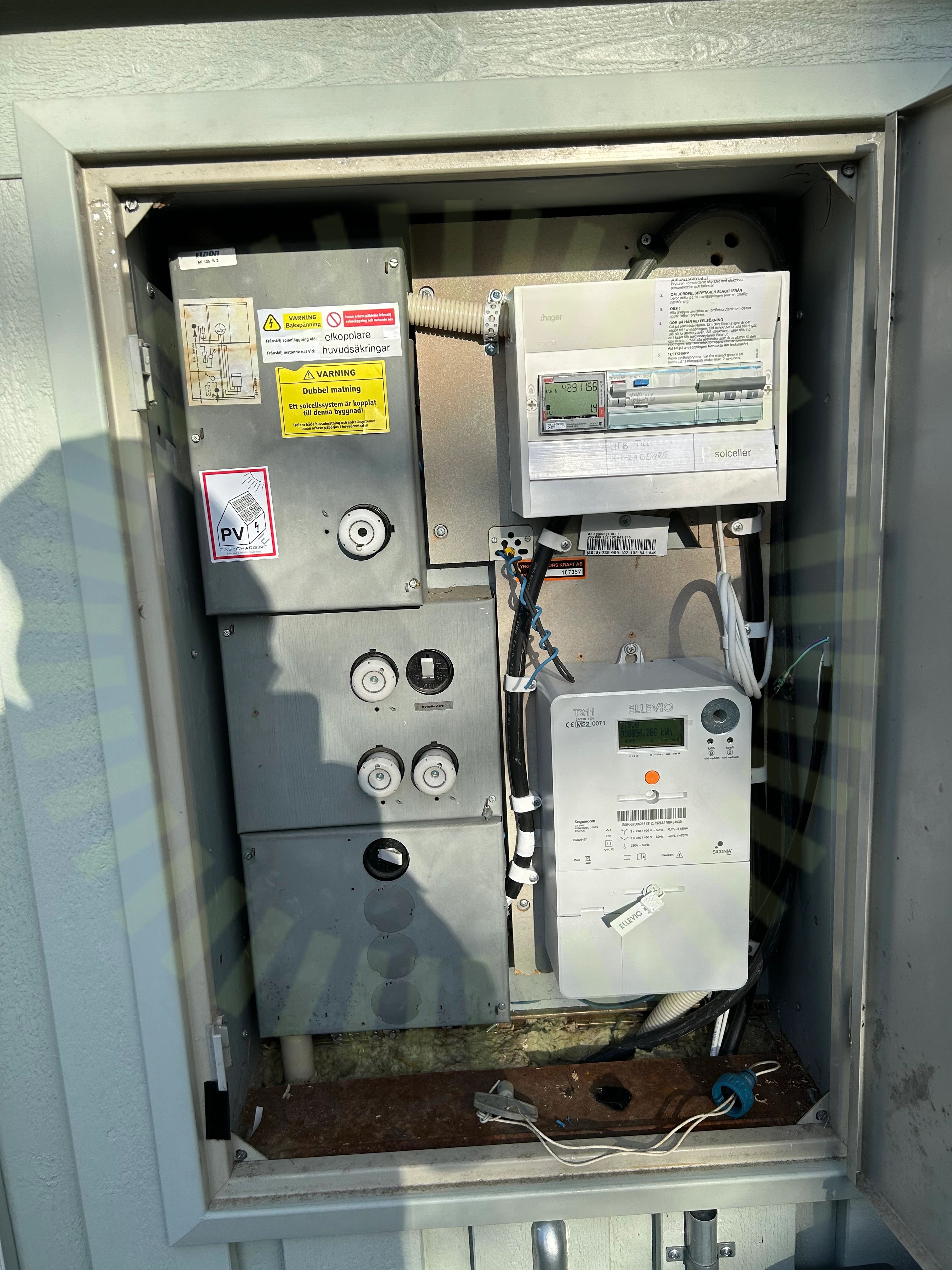

2.1 Tillförlitligt fäst
Inte godkändEn del av märkningarna sitter dåligt
Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
28 februari 2023
Ort
Lindome, Västra Götalands län
93% godkända8% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Varselmärkning
Anmärkningar
2/4

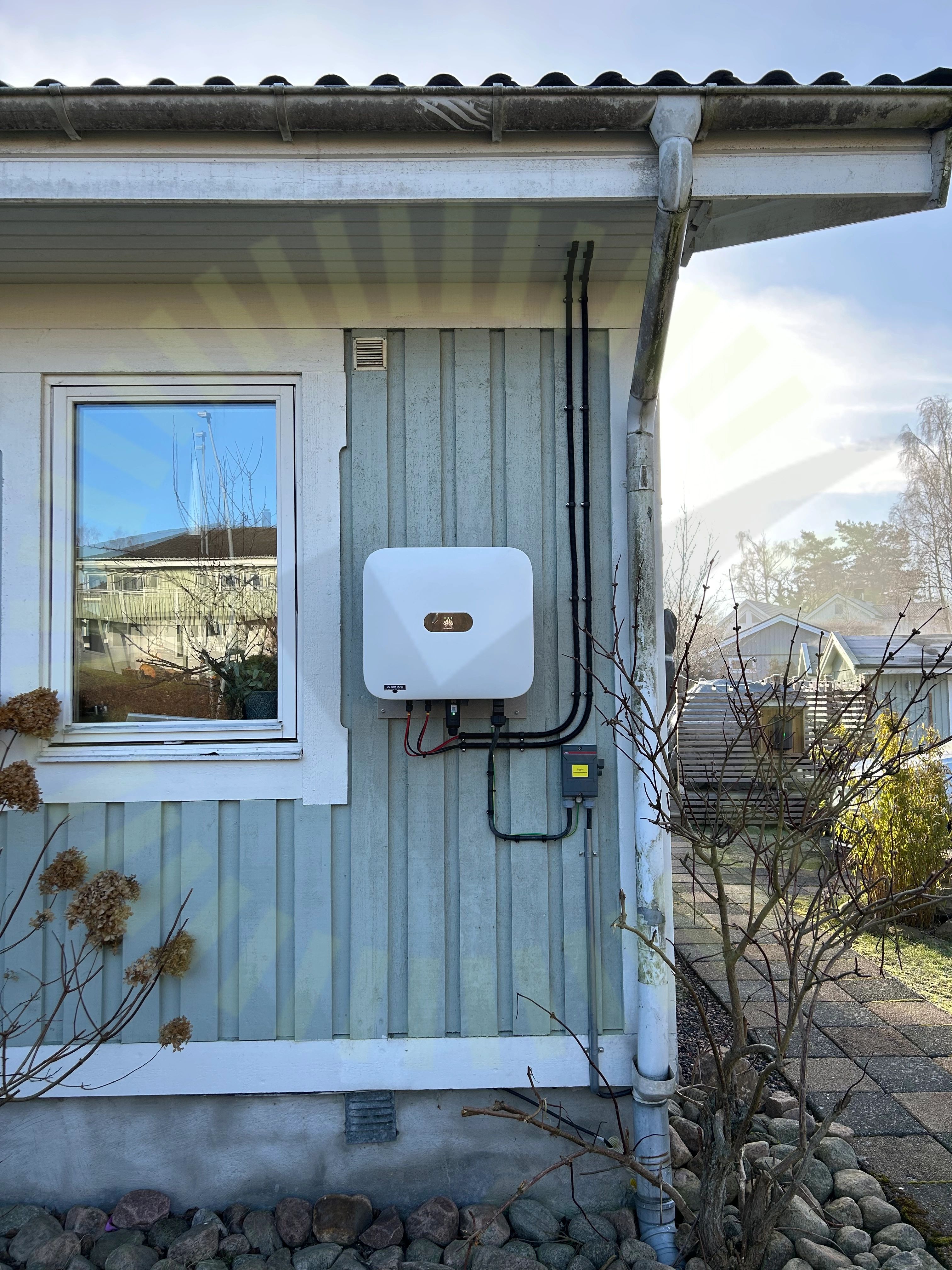

2.2 Varning för likspänning
Inte godkändMärkning saknas
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/4Informering av solcellerVarning för backspänning
Villa, Longi: LR5-54HPB 390-410M
Anmärkningar
1/16
3.1 Mellanrum
Inte godkändFör litet mellanrum mellan panelerna 5mm
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
15/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Villa, Van der Valk: ValkPitched - Clamp
Anmärkningar
2/19
4.1 Avstånd panna
Inte godkändTakkrokar ligger imot panna
Tillverkarens anvisningar
4.2 Infästning Råspont
Inte godkändInfästning råspont följer ej tillverkarens anvisningar
Tillverkarens anvisningar
Godkända kontrollpunkter
16/19Främmande materialInfästningarnas CC måttKabeluppfästningMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas skarvSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningTermisk brytpunktVäderbeständigt material
Ej tillgängligt vid besiktning
1/19Takgenomföring
Växelriktare
Anmärkningar
2/34
5.1 AC Kablage förläggning
Inte godkändKabel ej fastsatt i mätarskåp
SS 436 40 00 (522.8.4)
5.2 Huvudsäkring
Rekommendation20a huvud säkring. ingen info om lastbalansering eller fast effekt
Godkända kontrollpunkter
32/34AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningInfästningJordning av chassiLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
