Besiktningsrapport

8.9

Installation genom

Enermont

Datum

27 december 2023

Ort

Bromölla, Skåne län

Klämmornas placering

Klämmornas storlek

Skarp kant

+ 3

93% godkända7% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54-NH

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-12-25KTL-M5

TillbehörUndercentral

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/25

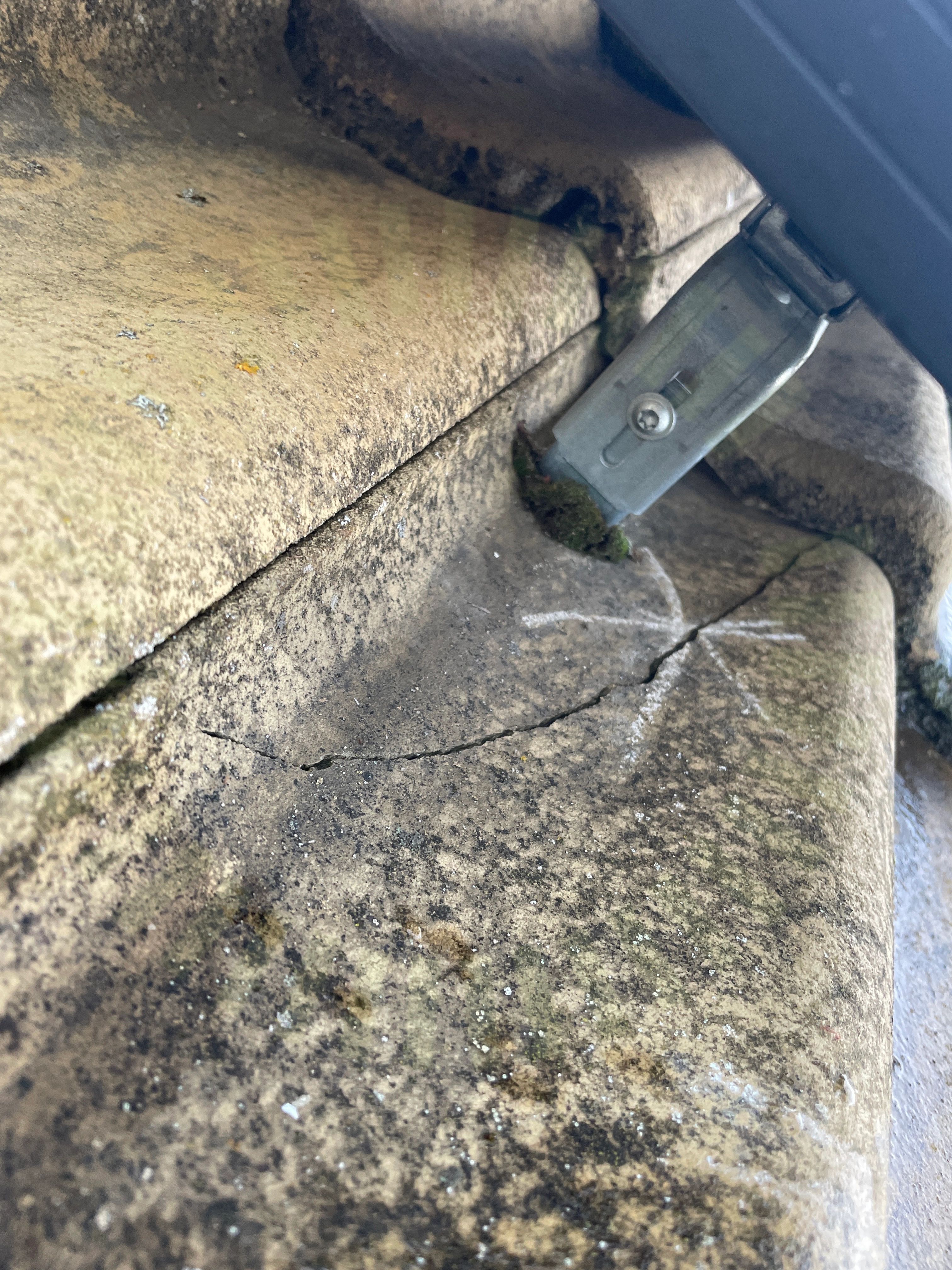

2.1 Skador

Inte godkänd

Skador noterade på takpanna.

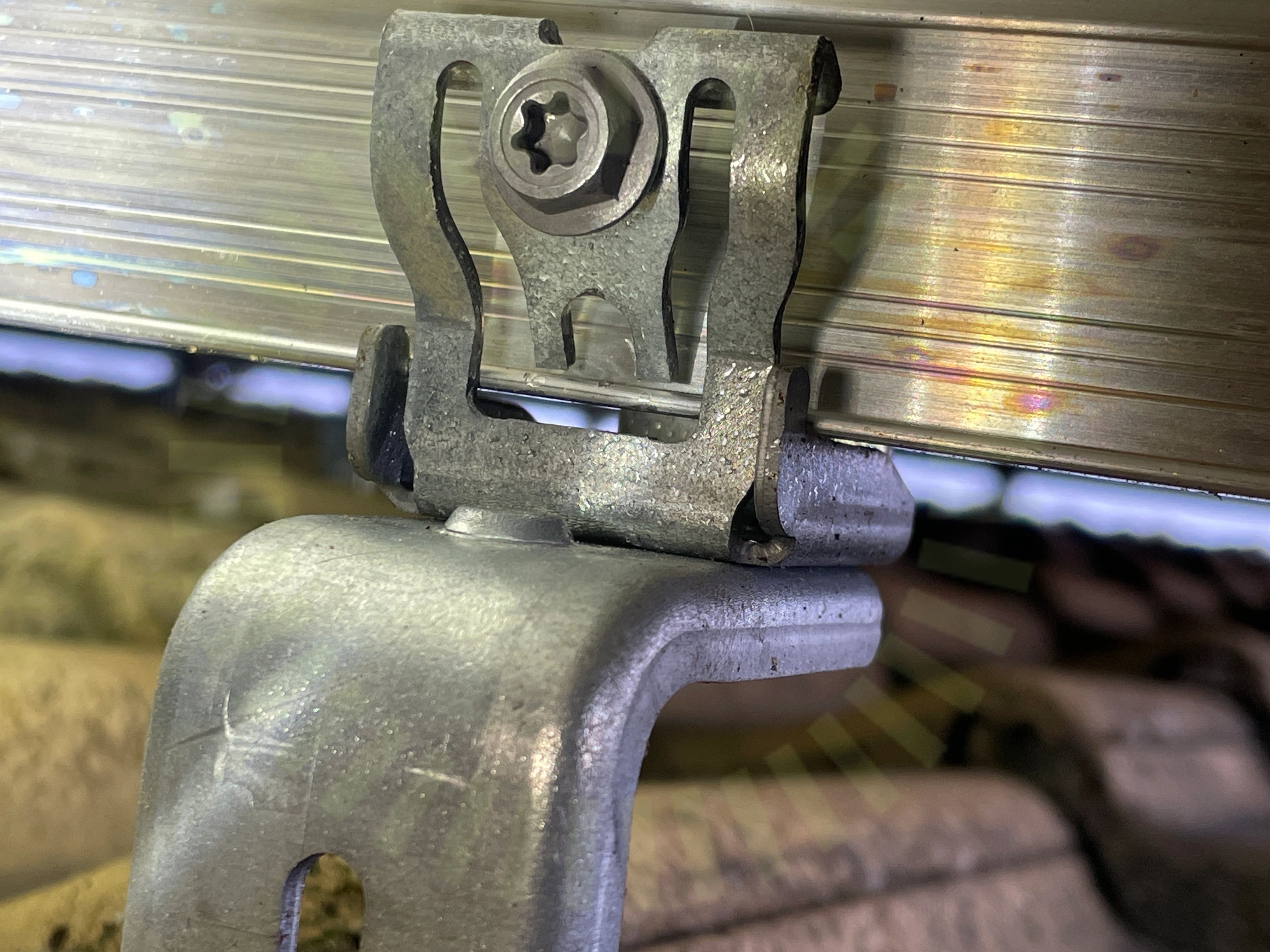

2.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad. Förekommer under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

22/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Leapton: LP182*182-M-54-NH

Anmärkningar

2/18

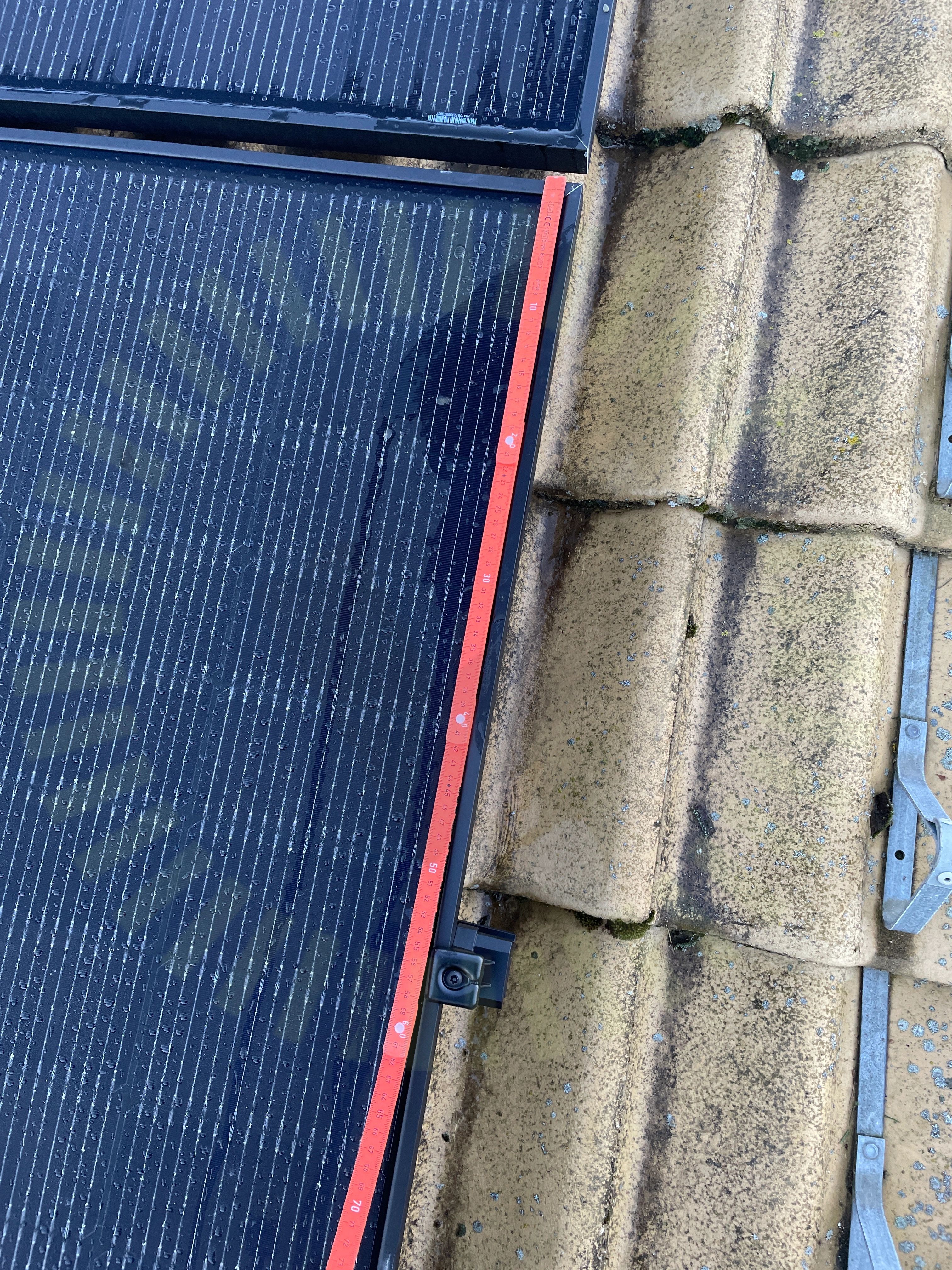

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Leapton: Installation & Maintenance 2023 V4, Sida 15-17

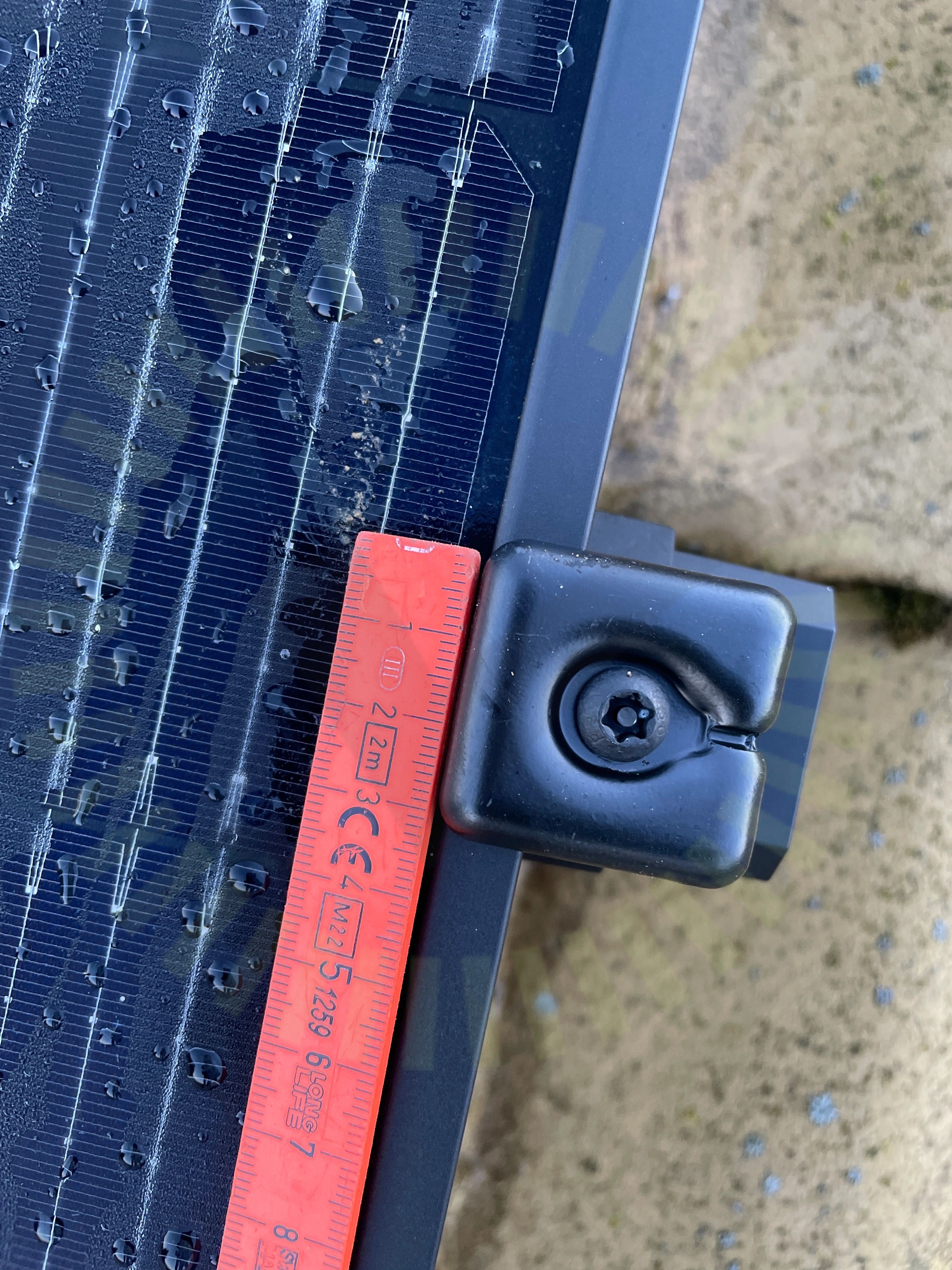

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Leapton: Installation & Maintenance 2023 V4, Sida 13

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

5/5

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

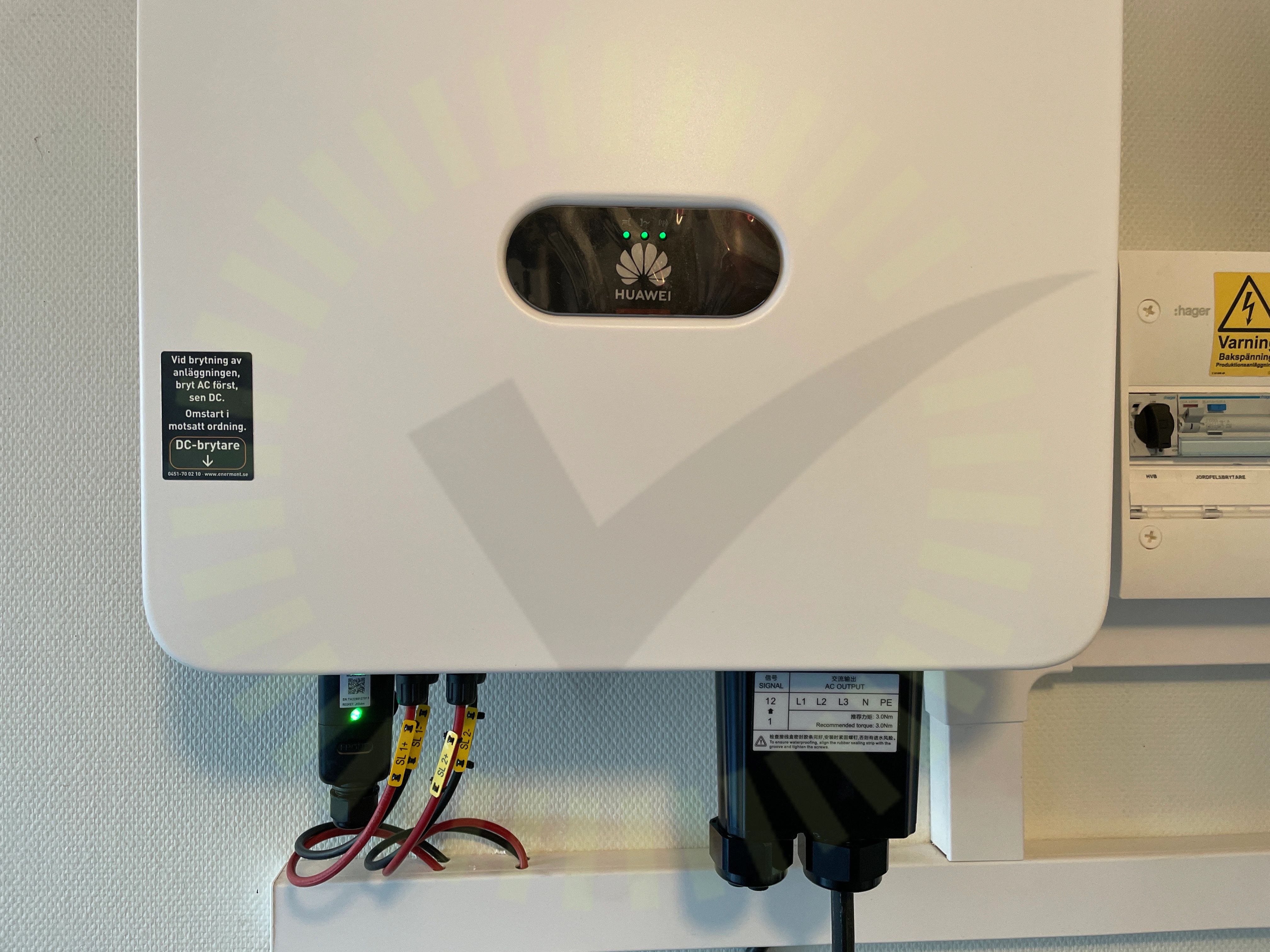

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/41

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

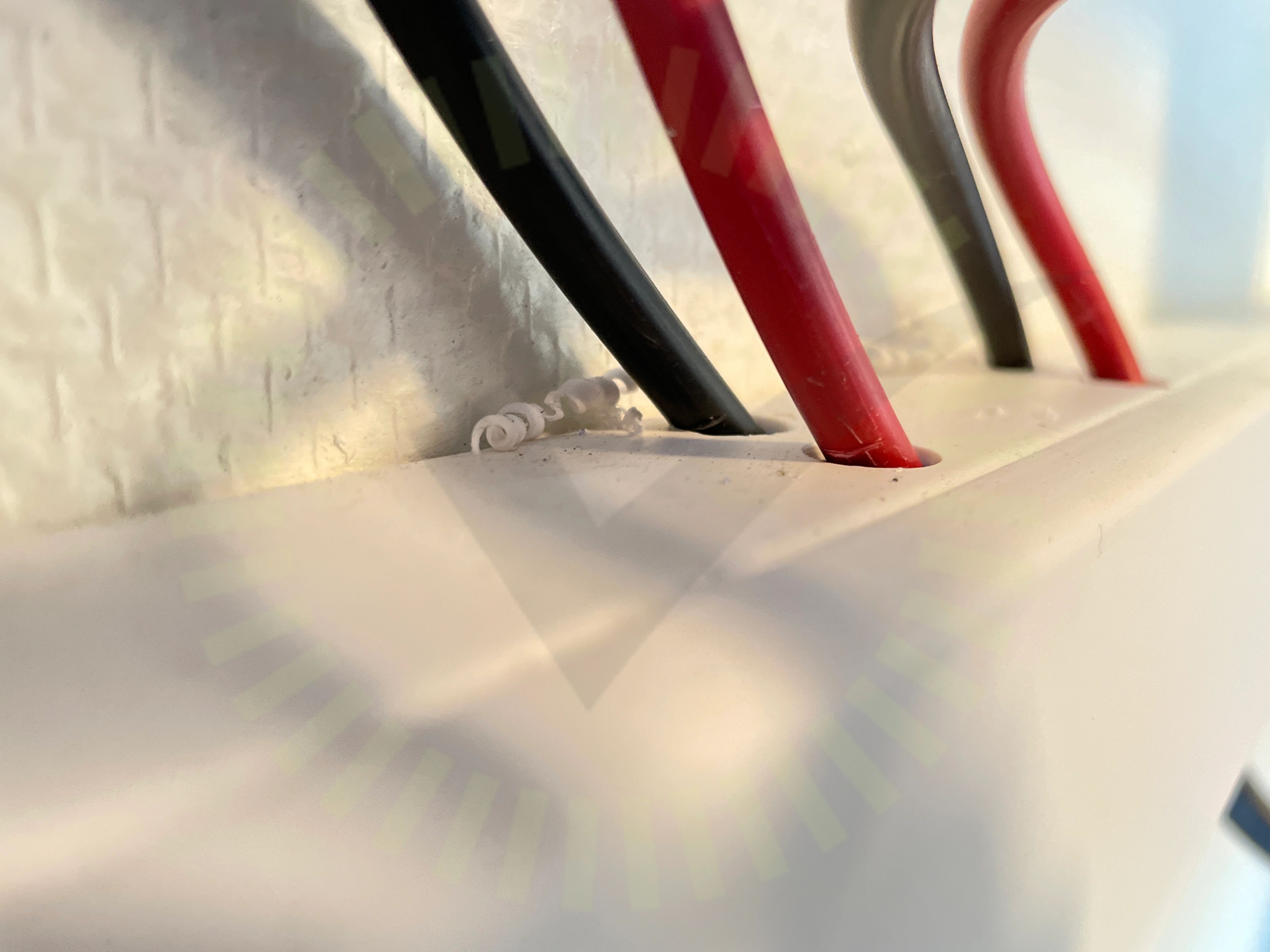

6.2 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

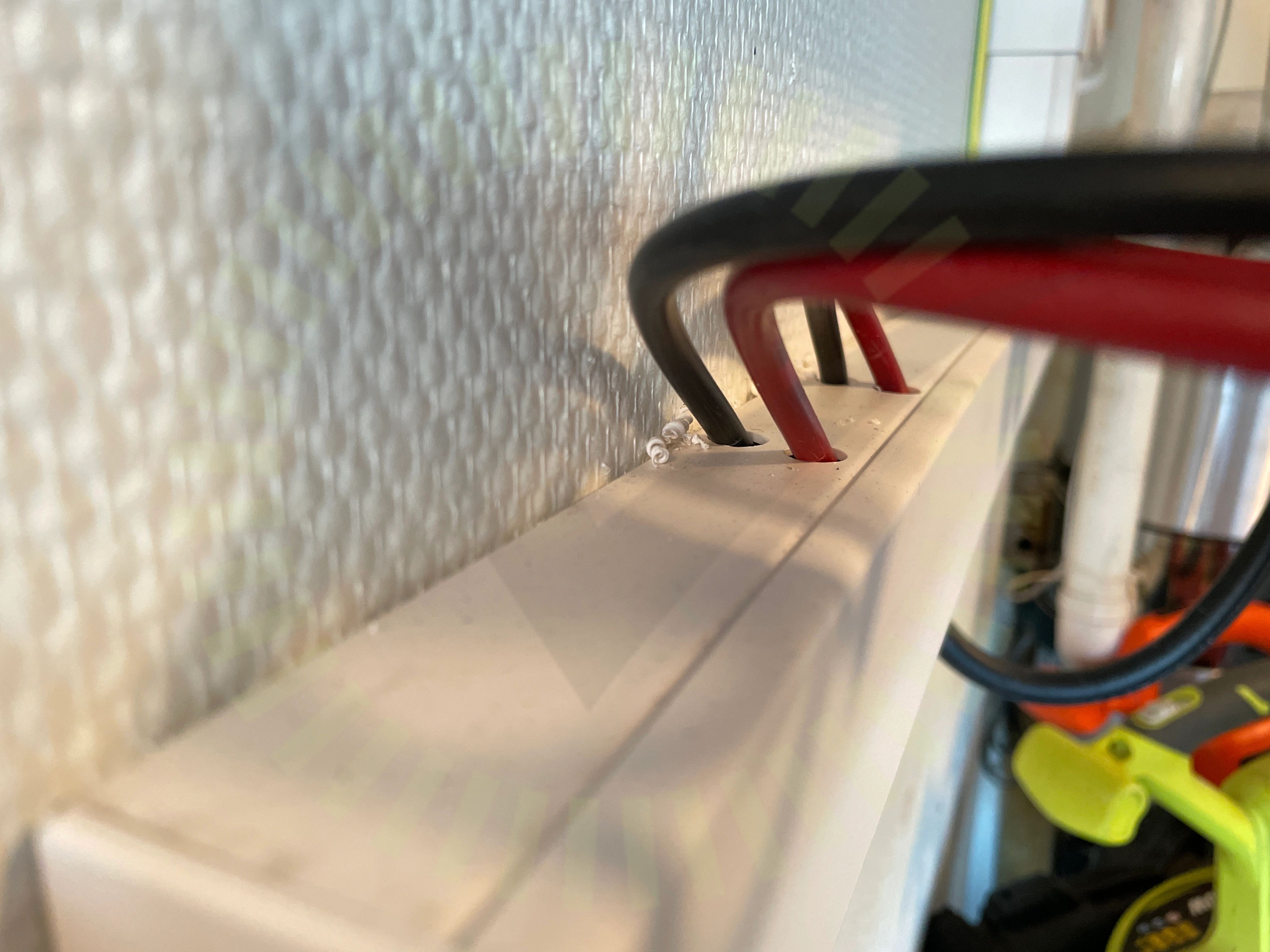

6.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

38/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
