Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Svea Solar

Datum

1 april 2026

Ort

Uppsala, Uppsala län
Skydd mot beröring
Strömbrytare AC
Varning för backspänning
87% godkända13% ej godkända

Om installationen

VäxelriktareSAJ: HS3-(5-13K)-T2-(W/G)-(B/P)X (ink batteri)
TillbehörUndercentral
TillbehörCHINT: SAJ DTSU666
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Ej tillgängligt vid besiktning

1/1
Avtal

Batteri

Godkända kontrollpunkter

4/4
BatteritornOlika typer av batterierPlacering av batteriSmartmätare

Smartmätare

Godkända kontrollpunkter

5/5
Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Undercentral

Anmärkningar

1/6
Skydd mot beröring

4.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Anmärkningar

1/3
Varning för backspänning

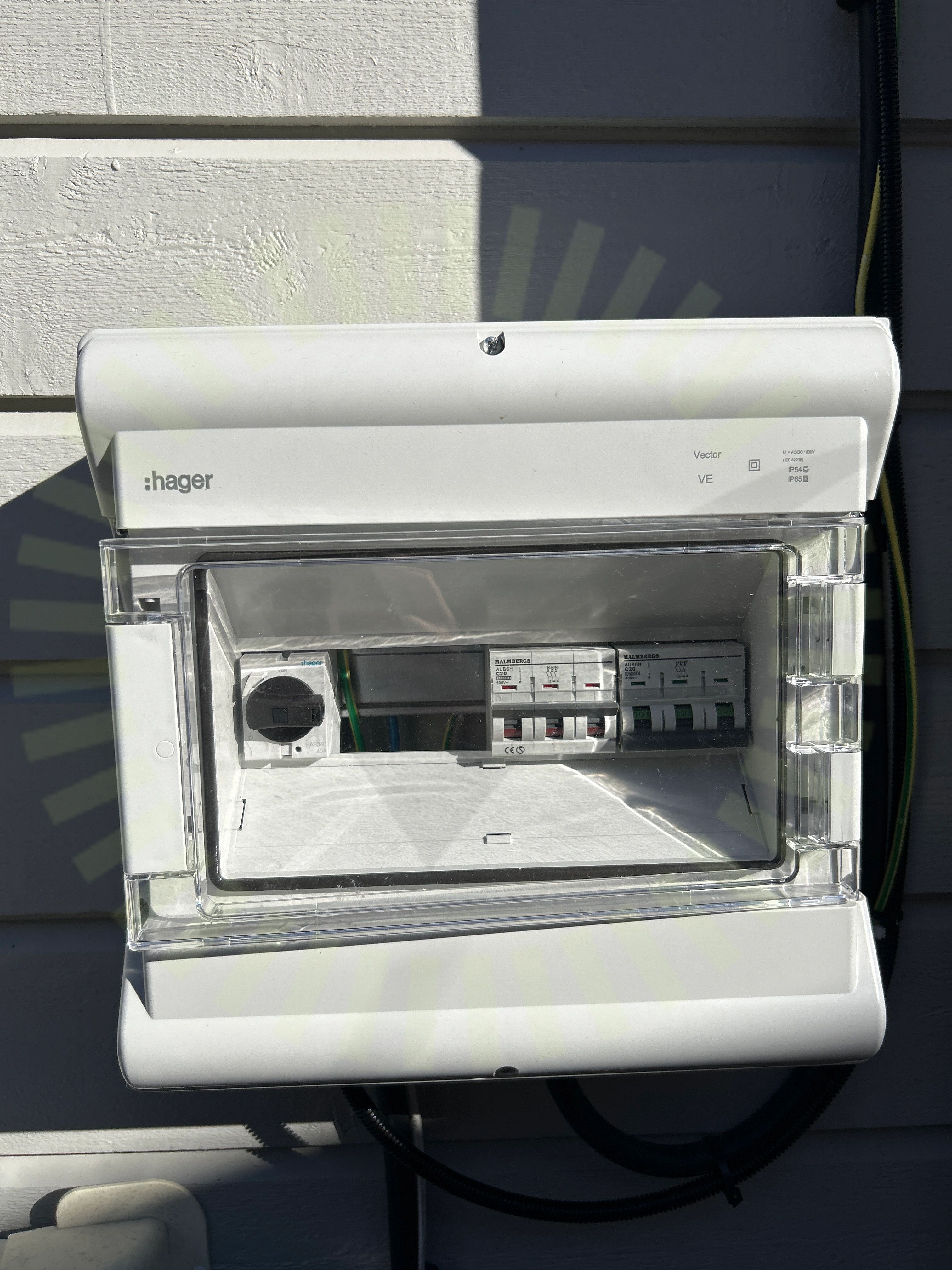

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/3
Informering av solcellerMissvisande varselmärkning

Växelriktare

Anmärkningar

6/34
Anslutning av ledare

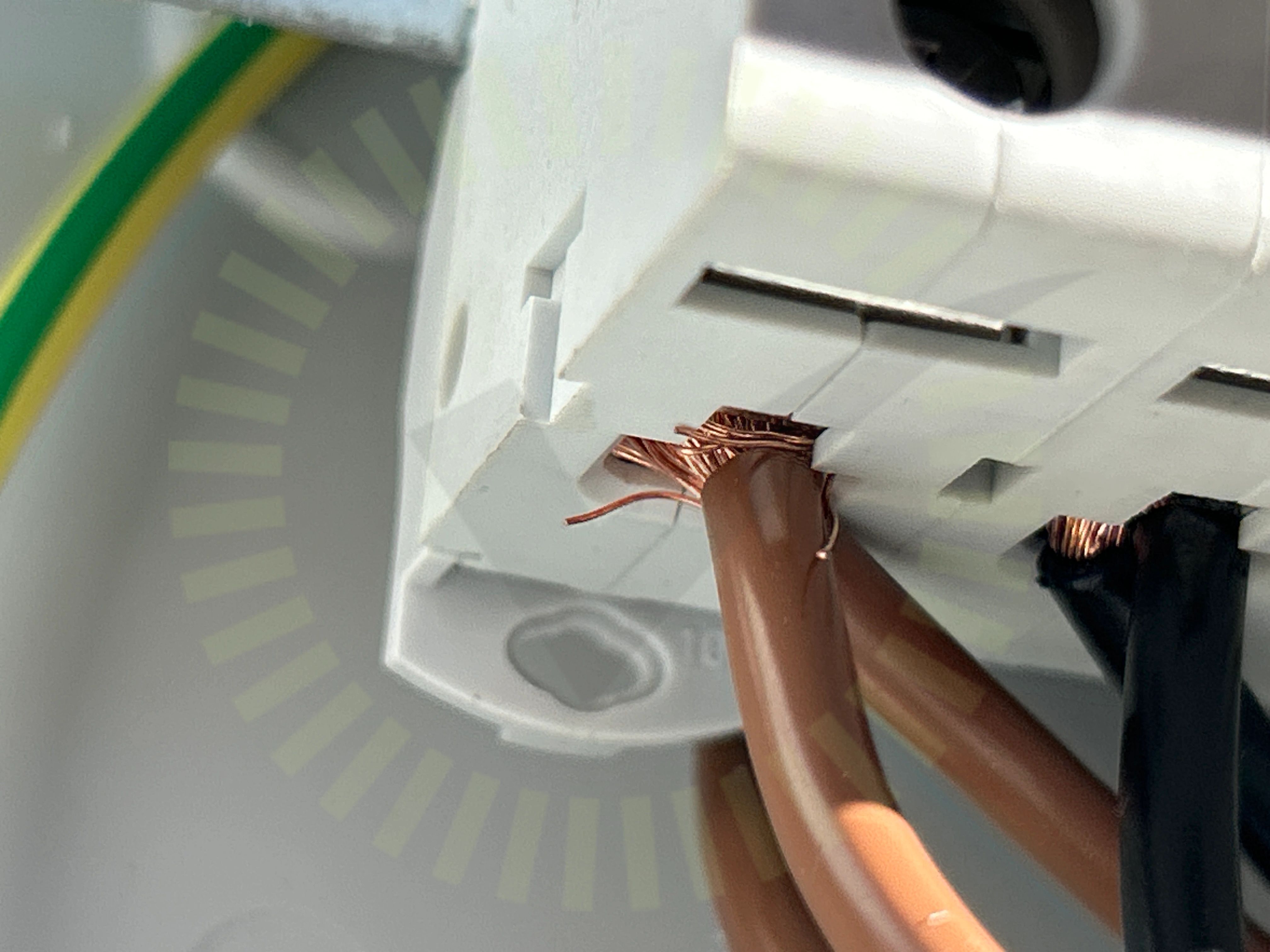

6.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Identifiering

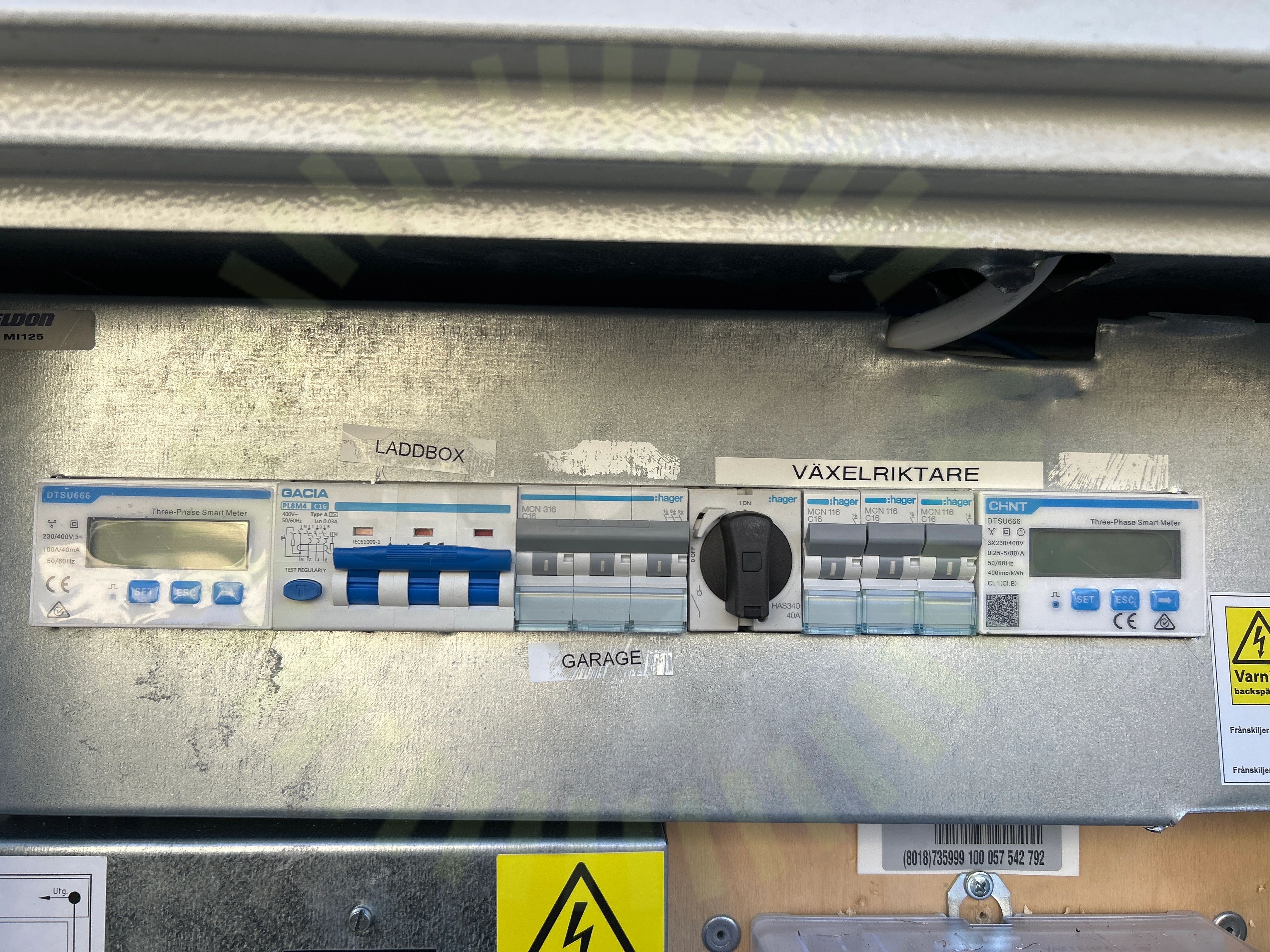

6.3 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Smartätare saknar uppmärkning.

SS 436 40 00 (514.1)
Strömbrytare AC

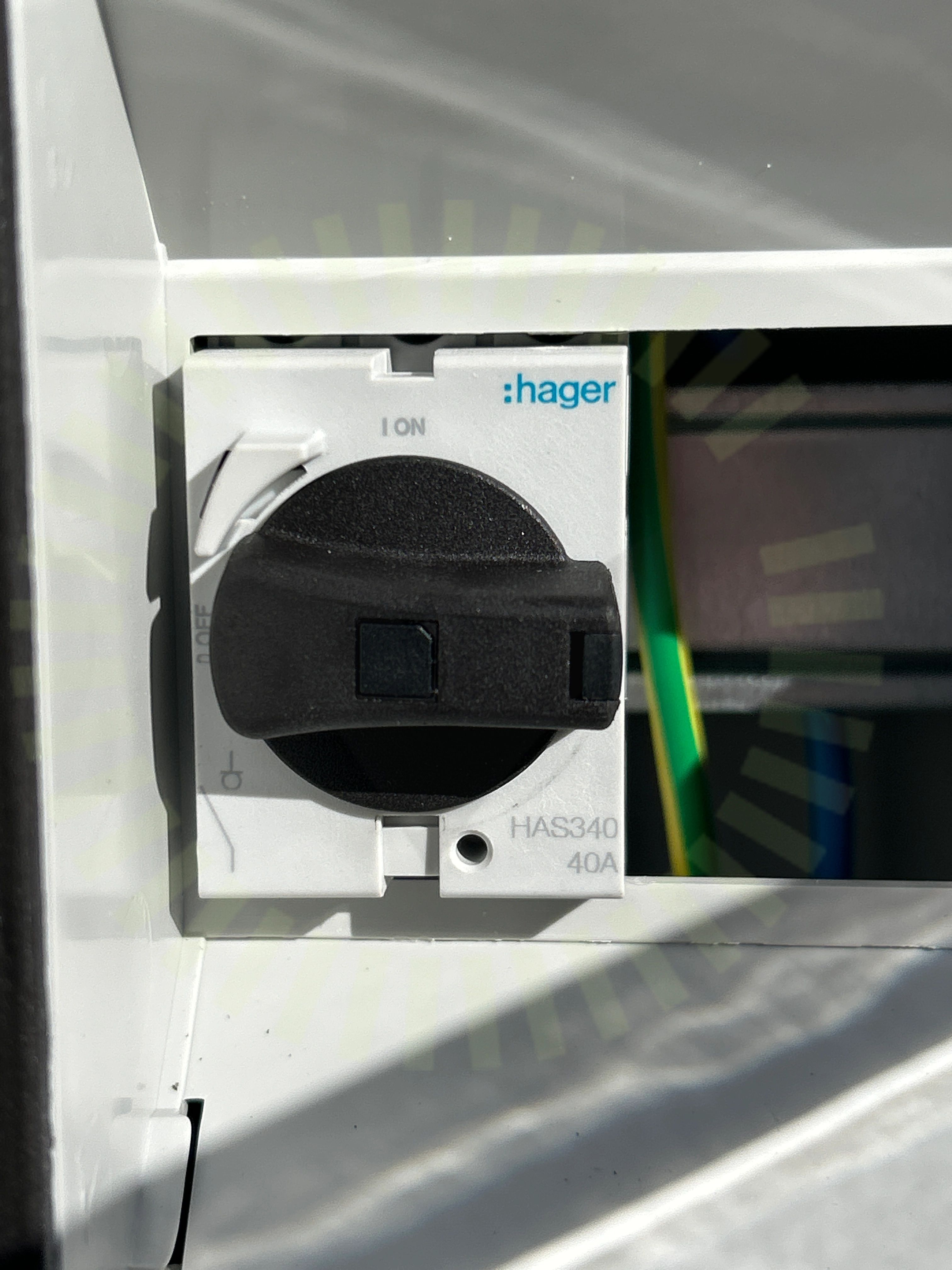

6.4 Strömbrytare AC

Inte godkänd

Strömbrytare har inte korrekt egenskaper enligt tillverkarens anvisningar.

SAJ: HS3 Series User Manual V1, sid 91
Väderskydd

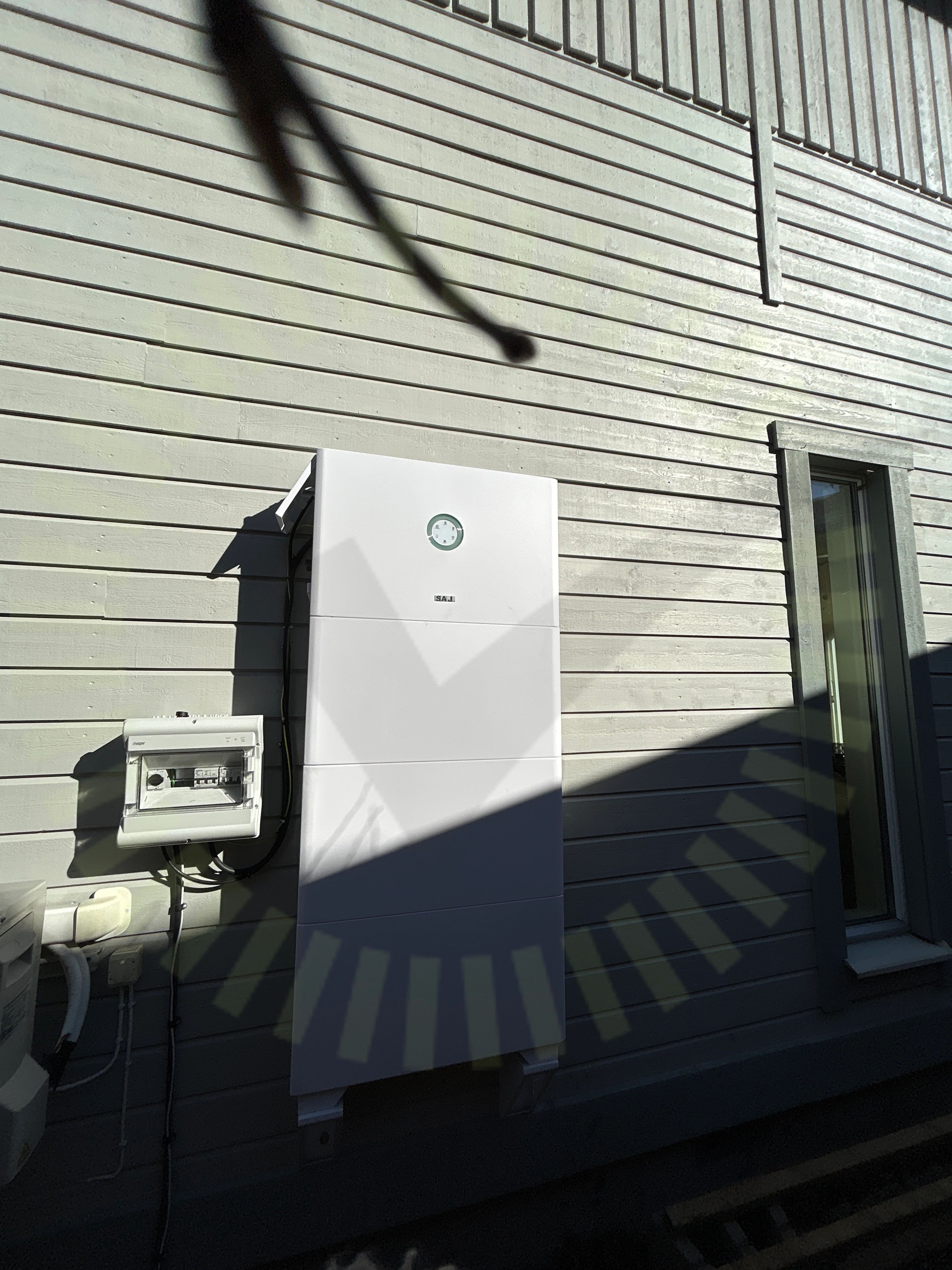

6.5 Väderskydd

Inte godkänd

Systemet är placerat i direkt solljus och utan väderskydd.

SAJ: HS3 Series User Manual V1, sid 27
Växelriktarens IP klassning

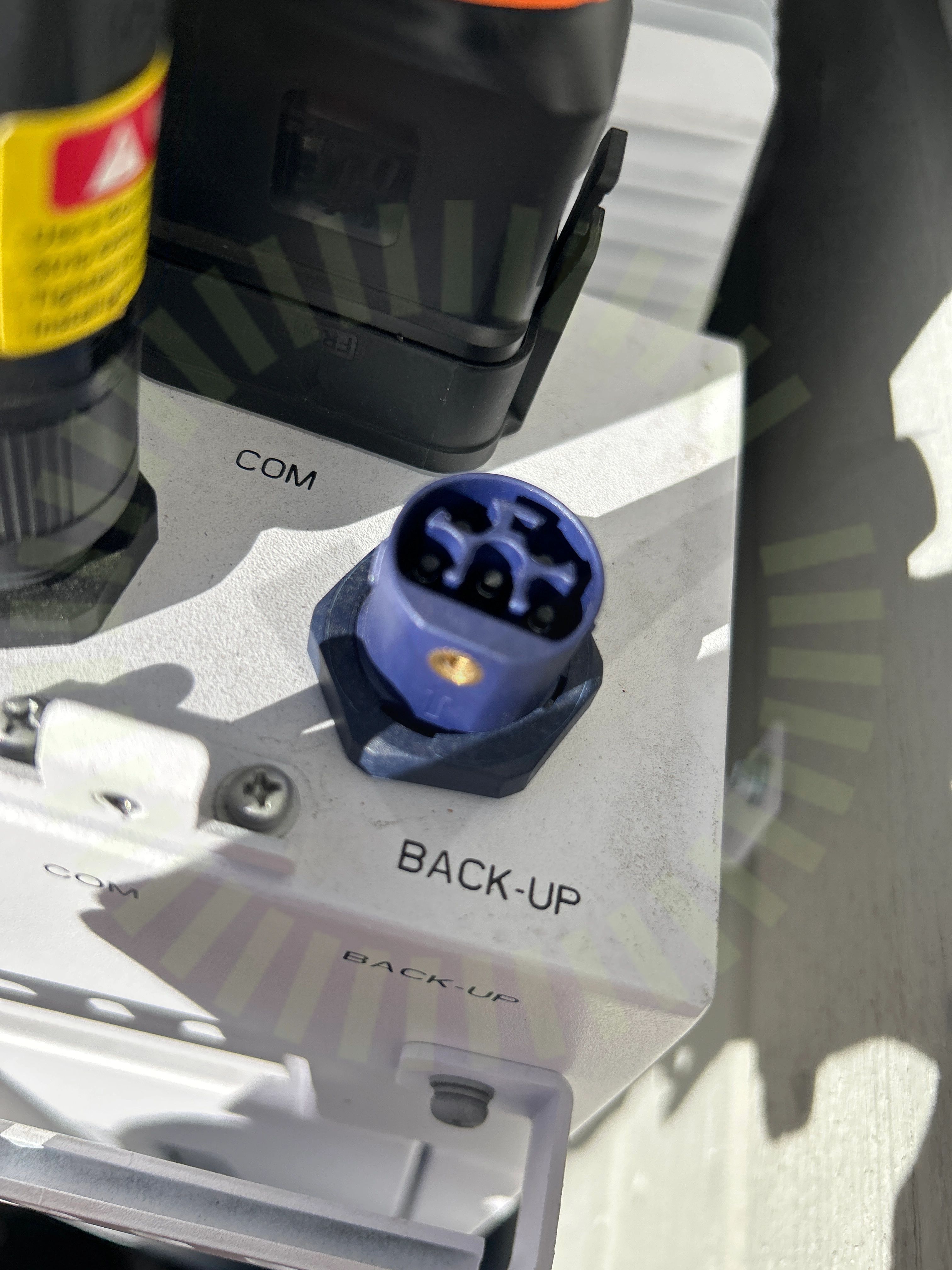

6.6 Växelriktarens IP klassning

Inte godkänd

Tätning saknas för oanvänd kontakt.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

28/34
AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC anslutning DC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av komponenterKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSammansättning av komponenterSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt material
