1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
15 maj 2023
Ort
Vinslöv, Skåne län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/12
2.1 Avstånd
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/12Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
3/15
4.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
4.2 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.

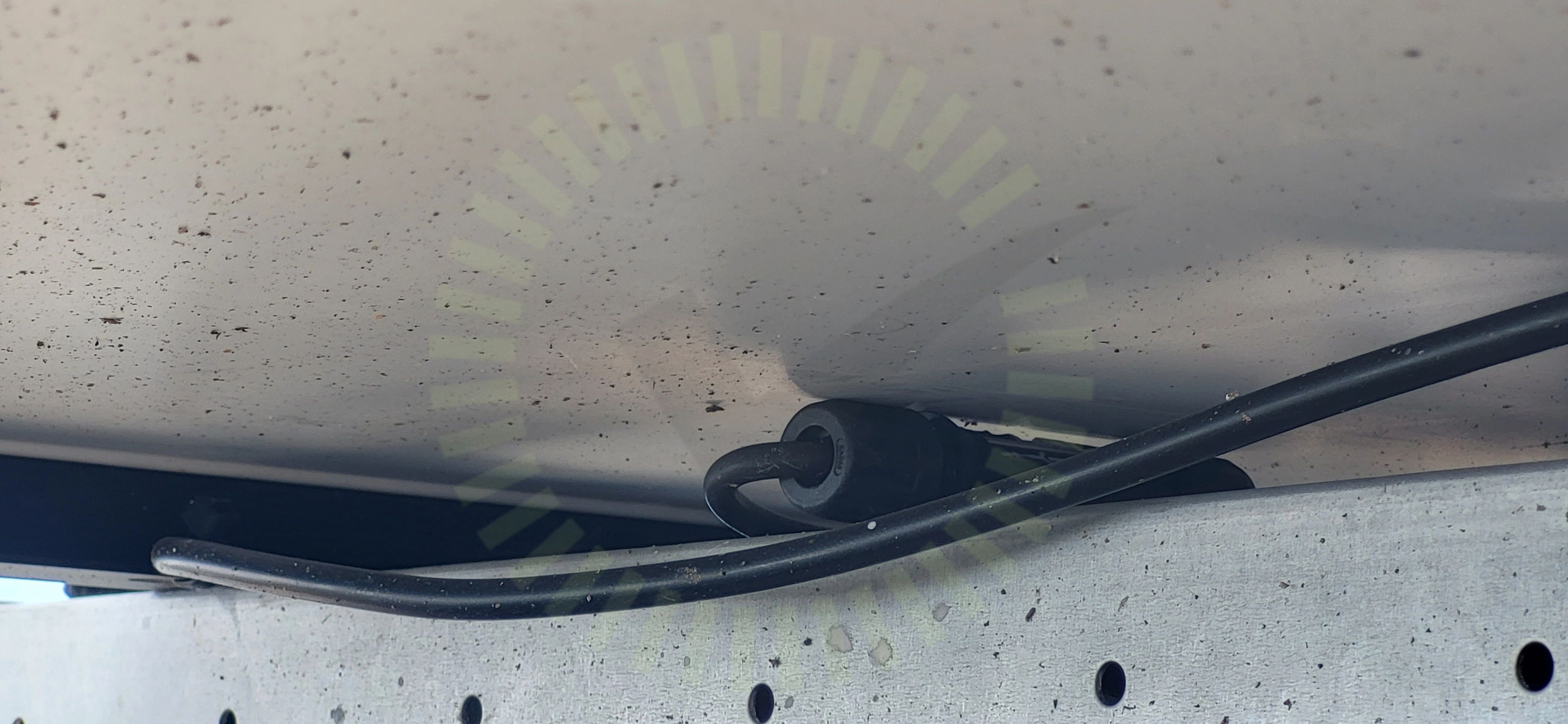

4.3 Stress på kontakter
Inte godkändKabelns böjradie är för skarp ut från kontakten.
Godkända kontrollpunkter
12/15Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
7/23

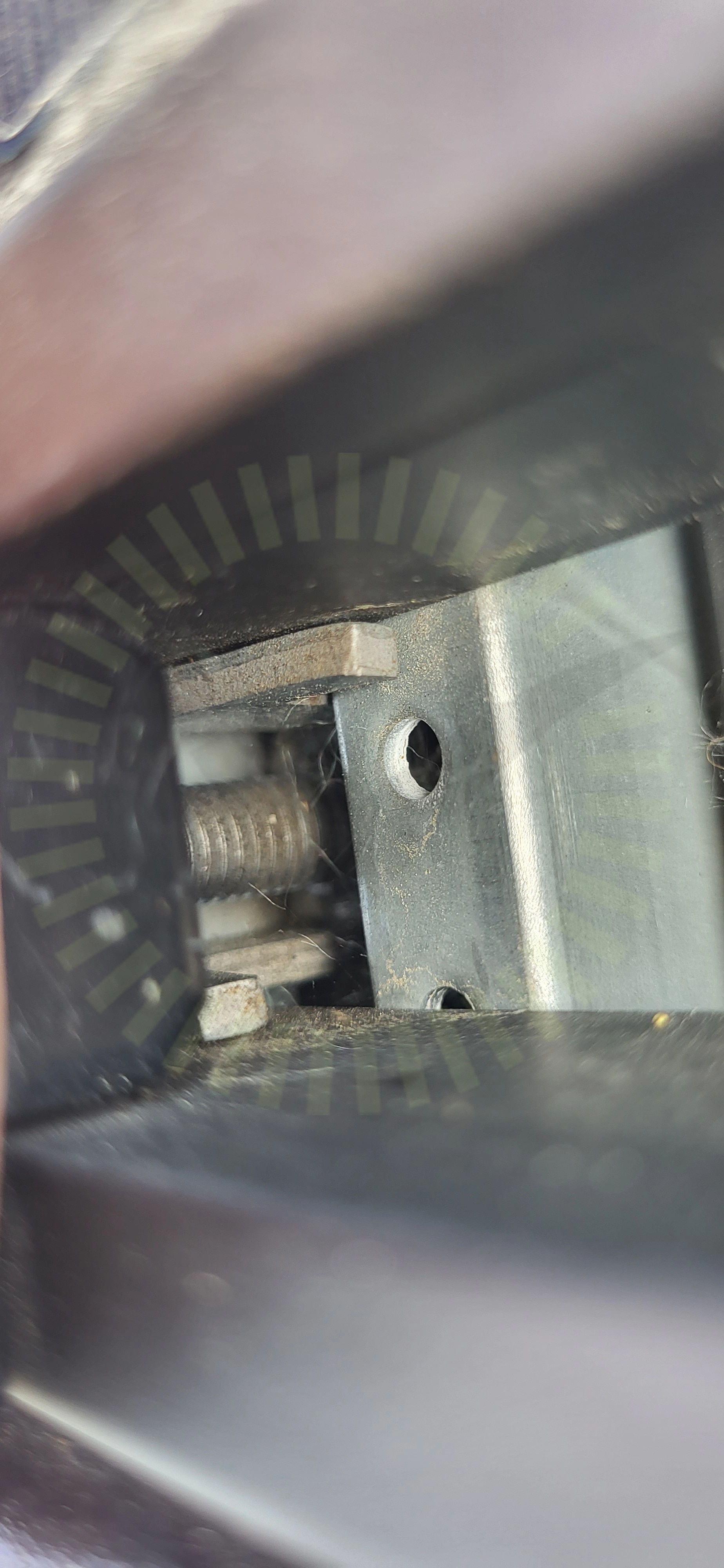

5.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
5.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
5.3 Snö- och Vindlastberäkning
Inte godkändSnö och vindlastberäkning är ej komplett.
Tillverkarens montageanvisningar
5.4 Takkrokarnas CC
Inte godkändLastberäkning saknas. Uppmätt mått 1700mm.
MA5102 Sid 1 (1) | Version 3 - 221101
5.5 Underbyggnad
Inte godkändLastberäkning saknas, kontroll av underkonstruktion mot lastberäkning är inte möjlig.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
5.6 Underliggande takpanna
Inte godkändAvstånd till underliggande panna uppfylls ej.
MA5102 Sid 1 (1) | Version 3 - 221101
5.7 Ändklämmor skena
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
16/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTakgenomföringTvådelad TakkrokVäderbeständigt materialÄndklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/33
7.1 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
7.2 AC Böjradie
Inte godkändFör snäv böj in i förskruvning.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
31/33AC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
