Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

1KOMMA5°

Datum

23 februari 2024

Ort

Täby, Stockholms län
DC Kontakter
Fastsäkring av produkt
Korslager: Skenornas infästning
91% godkända9% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Batteri

Anmärkningar

1/15
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

Godkända kontrollpunkter

14/15
Batteri PEBatterimodulDC anslutningLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

1/18

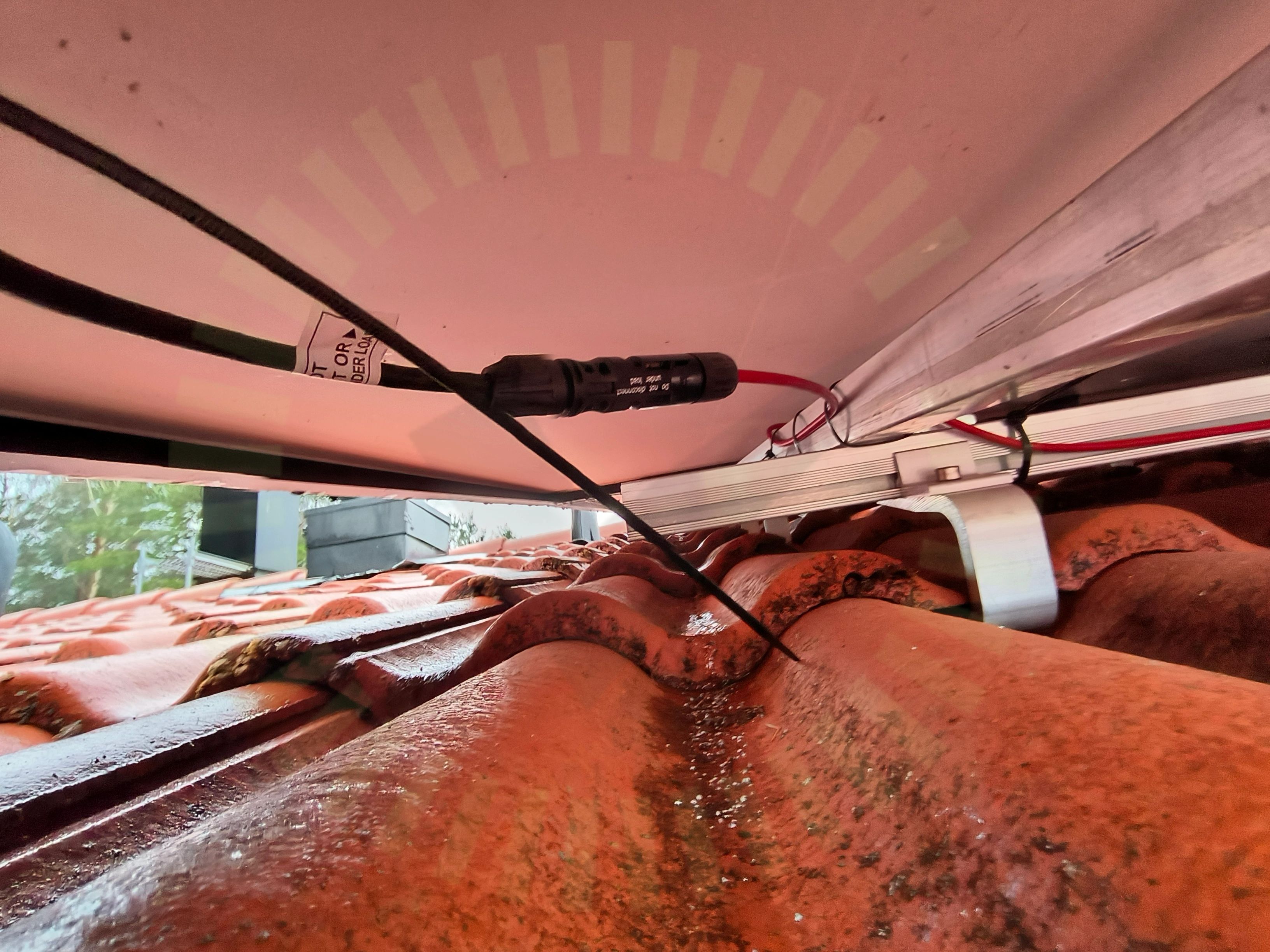

Stress på kontakter

5.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

17/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

7/29
Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Korslager: Skenornas infästning

6.2 Korslager: Skenornas infästning

Inte godkänd

Korsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

6.3 Korslager: Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt överhäng cirka 30 cm.

Snö- och vindlastberäkning

6.4 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt överhäng cirka 15 cm.

Snö- och vindlastberäkning

6.5 Skenors avstånd till varandra korslager

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd inte tillgängligt. Uppmätt avstånd 100cm.

Snö- och vindlastberäkning

6.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt cc mått cirka 120cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/29
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolInfästningarKabeldragning mellan takytorKlämmans placering i skenaKorslager: SkenskarvarMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTakgenomföringTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36
DC Kontakter

9.1 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar. Batteriets kontakter är inte av samma fabrikat som de förmonterade.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

Godkända kontrollpunkter

34/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Strängdesign
