Besiktningsrapport

7.4
x

Installation genom

E.ON

Datum

13 februari 2024

Ort

Steninge, Hallands län
Takstolsinfästning
Skenornas infästning
Skenornas överhäng
83% godkända17% ej godkända

Om installationen

PanelerREC: RECxxxAA Pure Black
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Tak 1, REC: RECxxxAA Pure Black

Anmärkningar

2/17

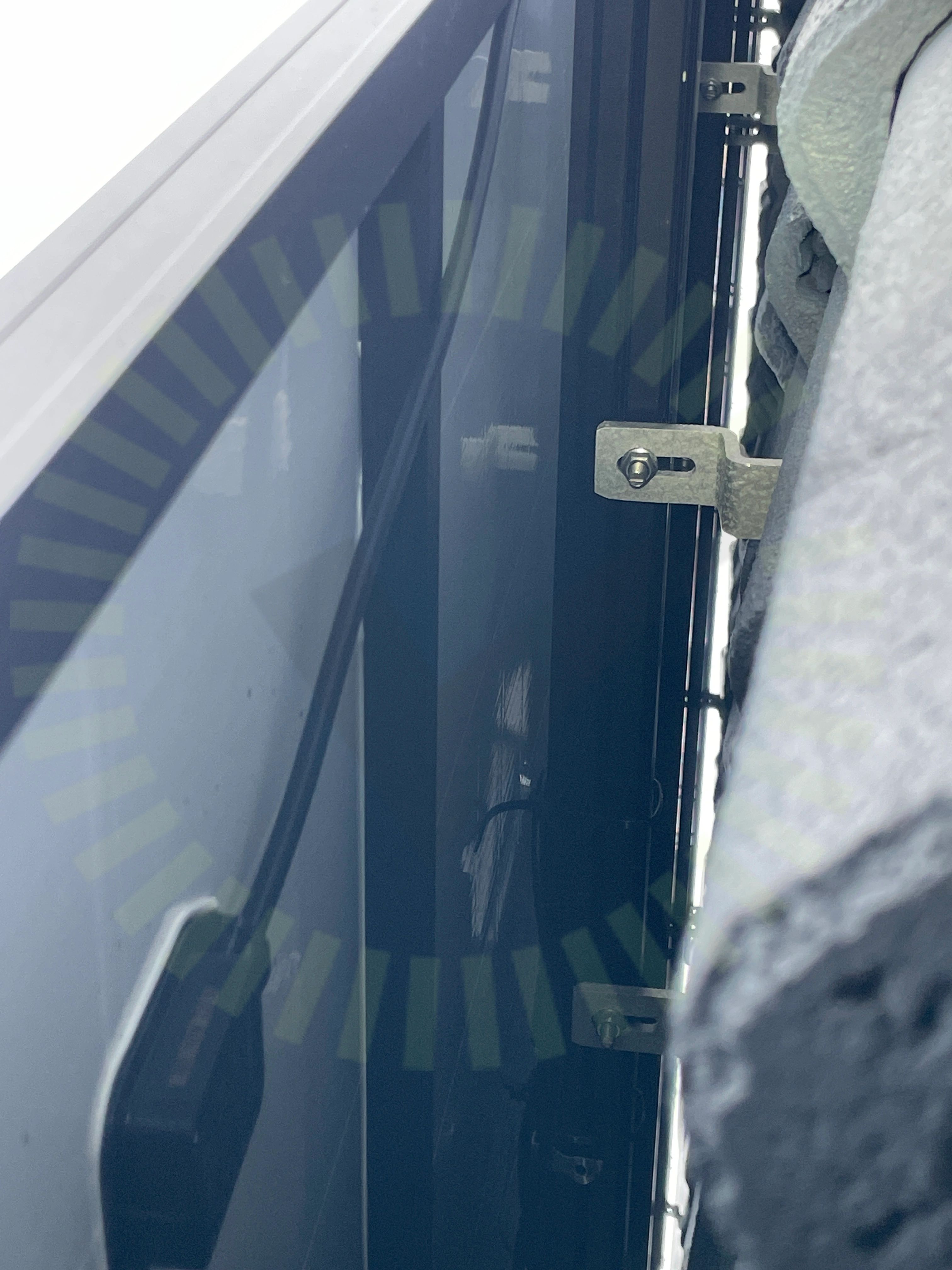

Kopplingslåda kablage

2.1 Kopplingslåda kablage

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd ut från panelens kopplingsdosa.

SS 436 40 00 (522.8.3)

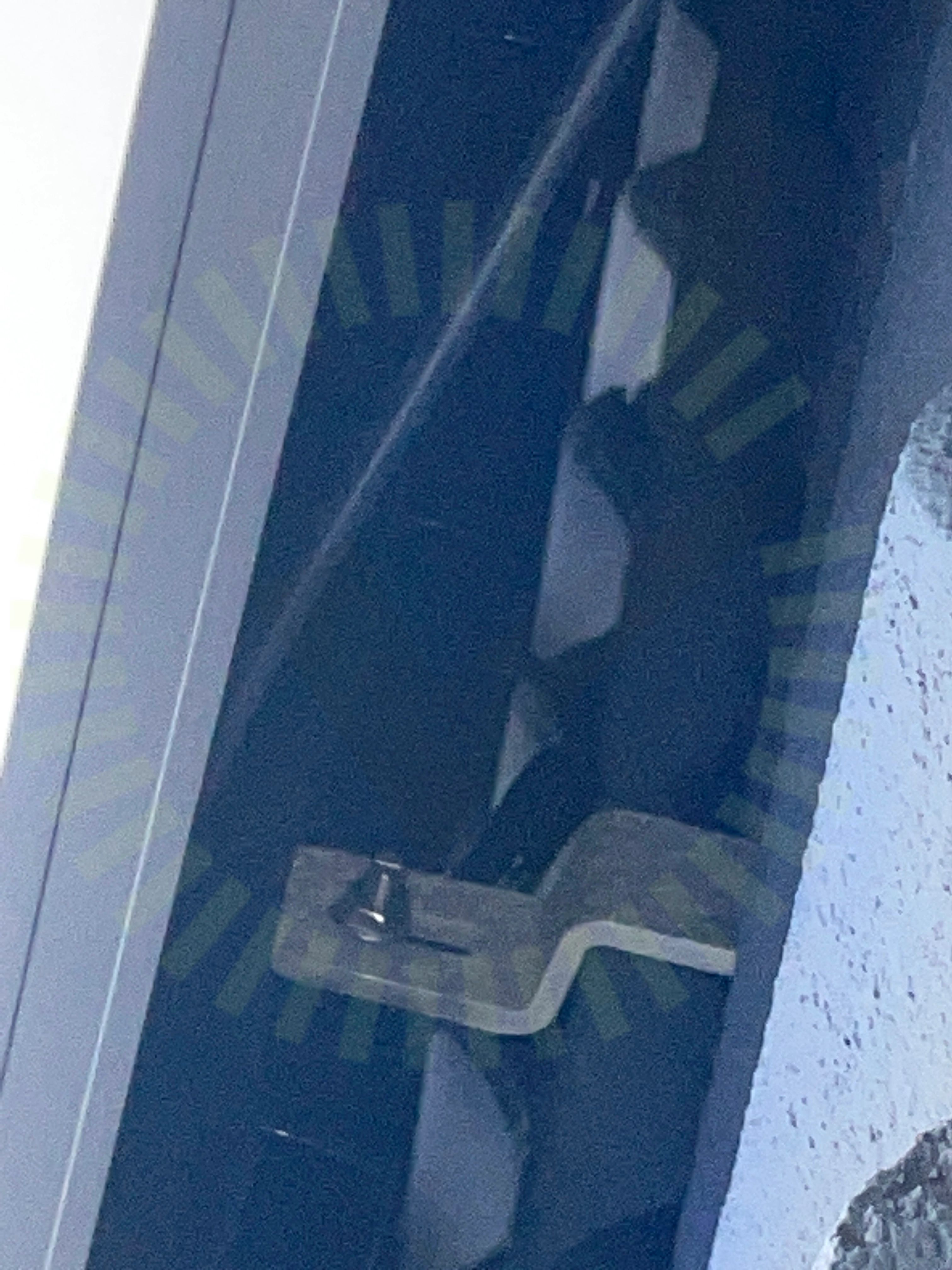

Stress på kontakter

2.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/17
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

8/24

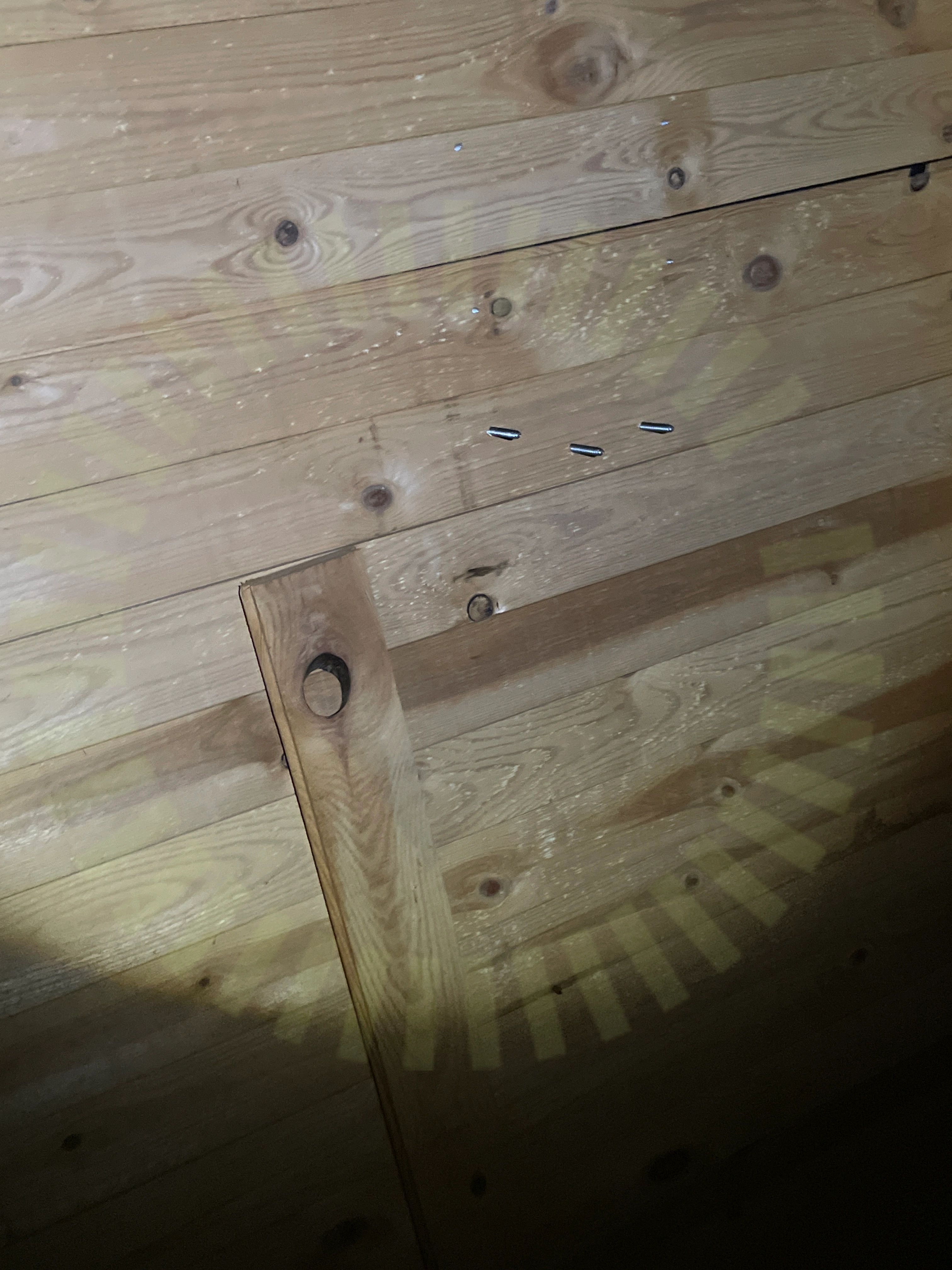

Råspontsinfästning utfört

3.1 Råspontsinfästning utfört

Inte godkänd

Infästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Tillverkaren kräver även att infästningsmaterialet har en klassning på minst c24 vilket råspont saknar. Majoriteten av infästningarna är utförda i råspont.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35
Underliggande takpanna

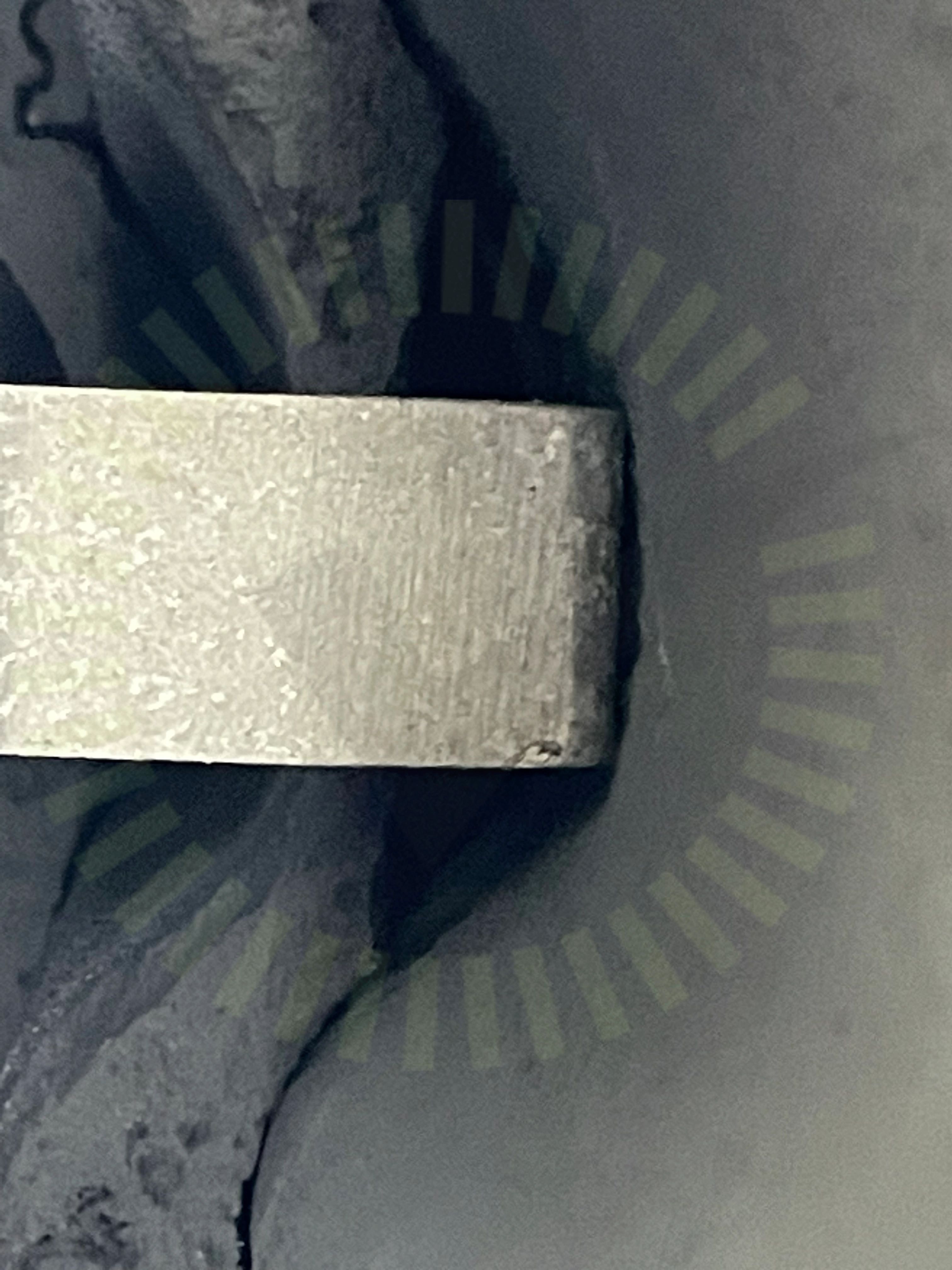

3.2 Underliggande takpanna

Inte godkänd

Takkrok ligger an mot underliggande takpanna.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8

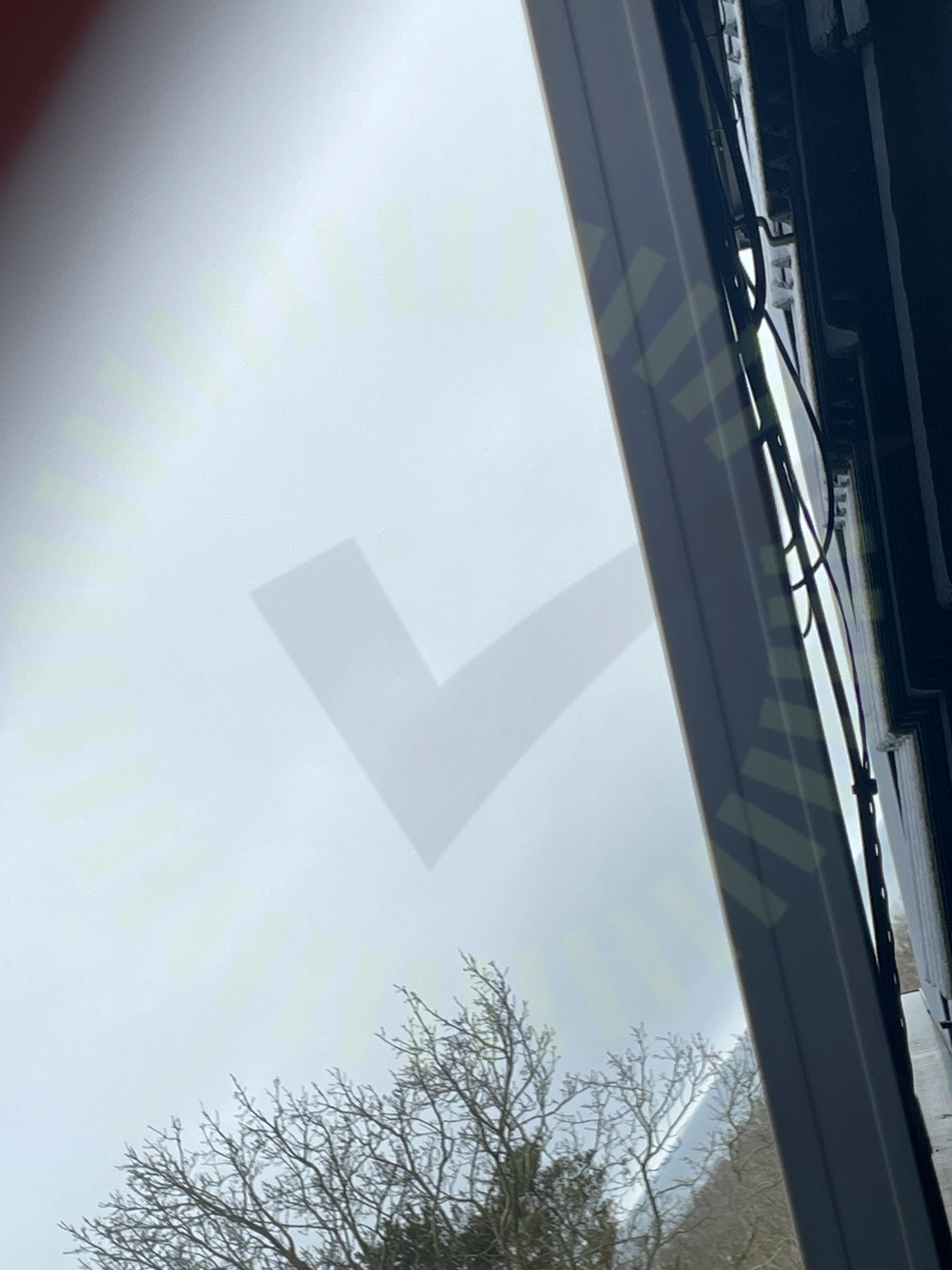

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

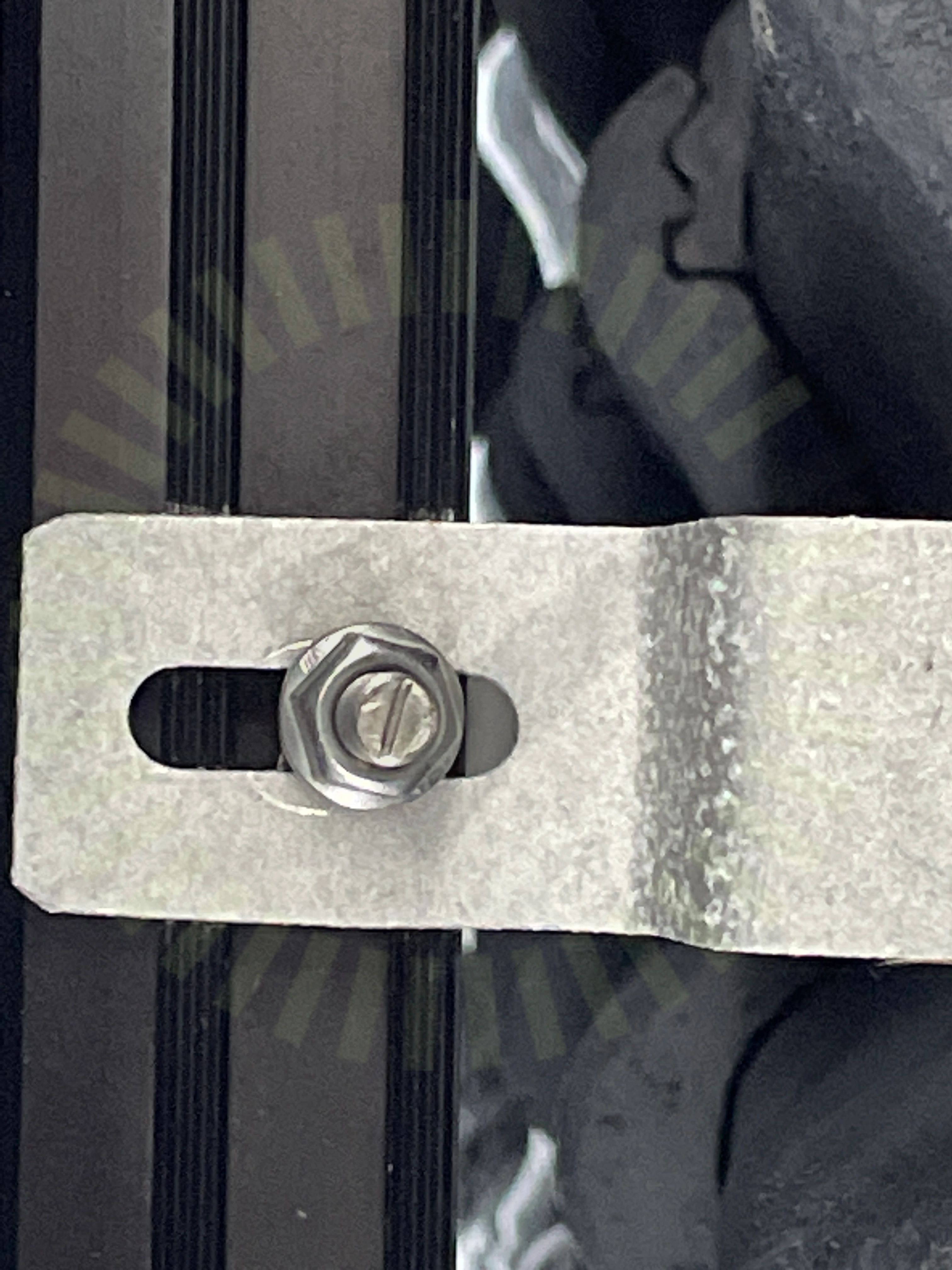

Skenornas infästning

3.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. T-bultens skåra är inte vertikal.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 20

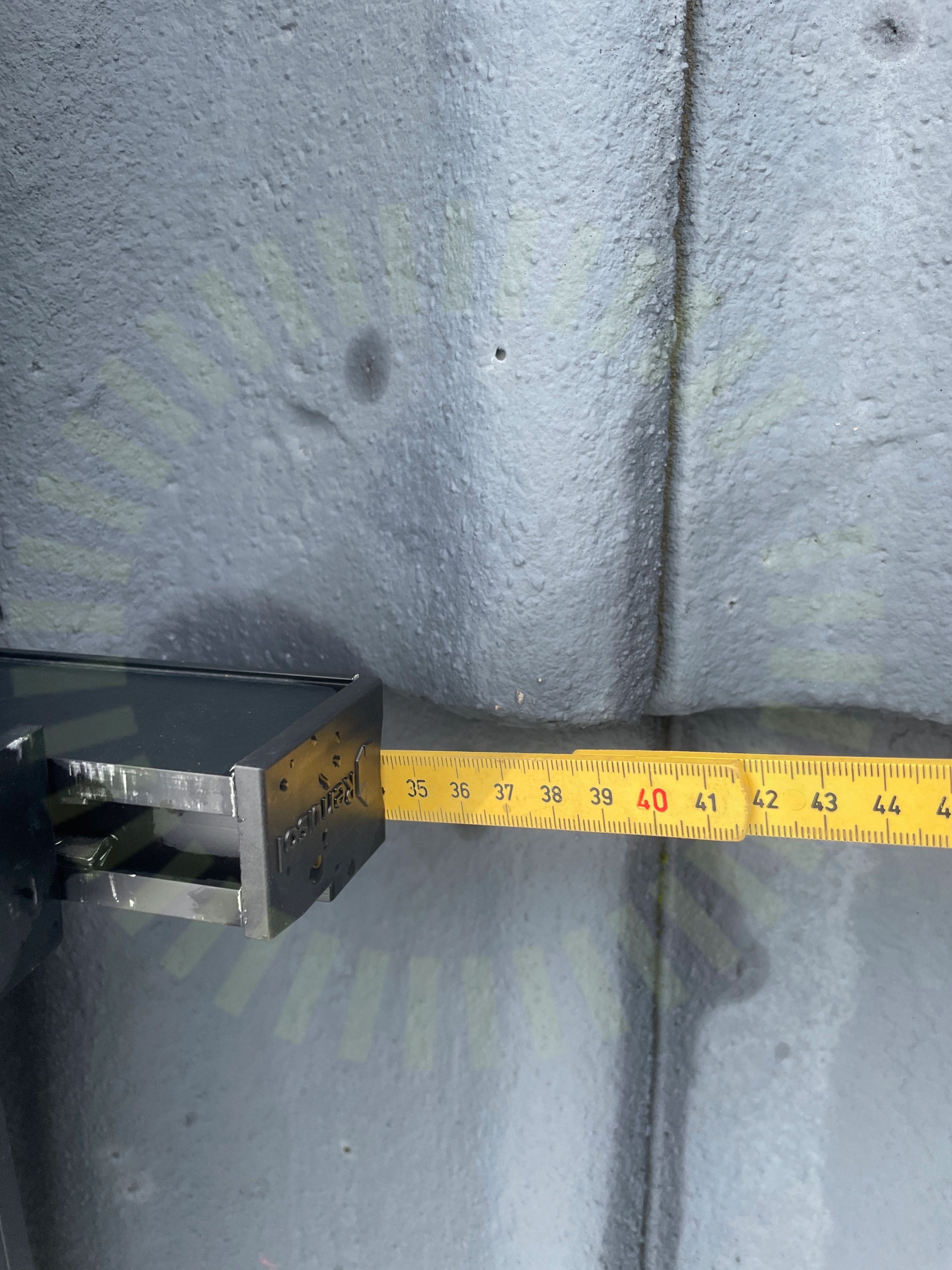

Skenornas överhäng

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

Renusol: 20230105_EN_VS+_InstallationGuide, Sida 13

3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Avstånd mellan takstolar stämmer ej överens med verkligheten.

Tillverkarens montageanvisningar

3.7 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Renusol: 20230105_EN_VS+_InstallationGuide, Sida 1
Takstolsinfästning

3.8 Takstolsinfästning

Inte godkänd

Takkrokens skruvar är inte monterade korrekt. Det förekommer skruvar som missat takstol helt.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8, Sida 49-52

Godkända kontrollpunkter

16/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenskarvarTakets lutningTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6

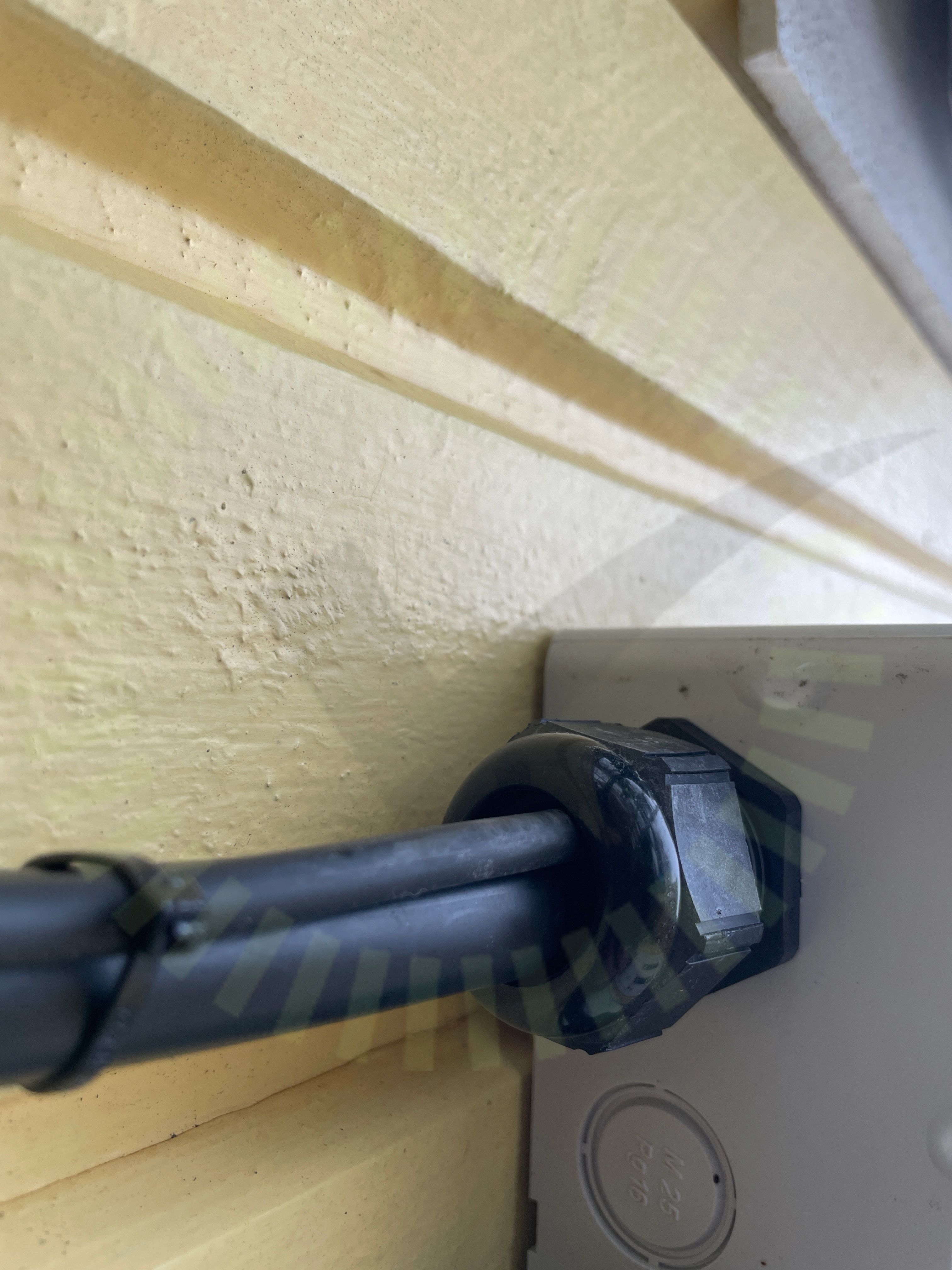

Kabelinföringar

4.1 Kabelinföringar

Inte godkänd

Två kablar går in i en förskruvning avsedd för en kabel.

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

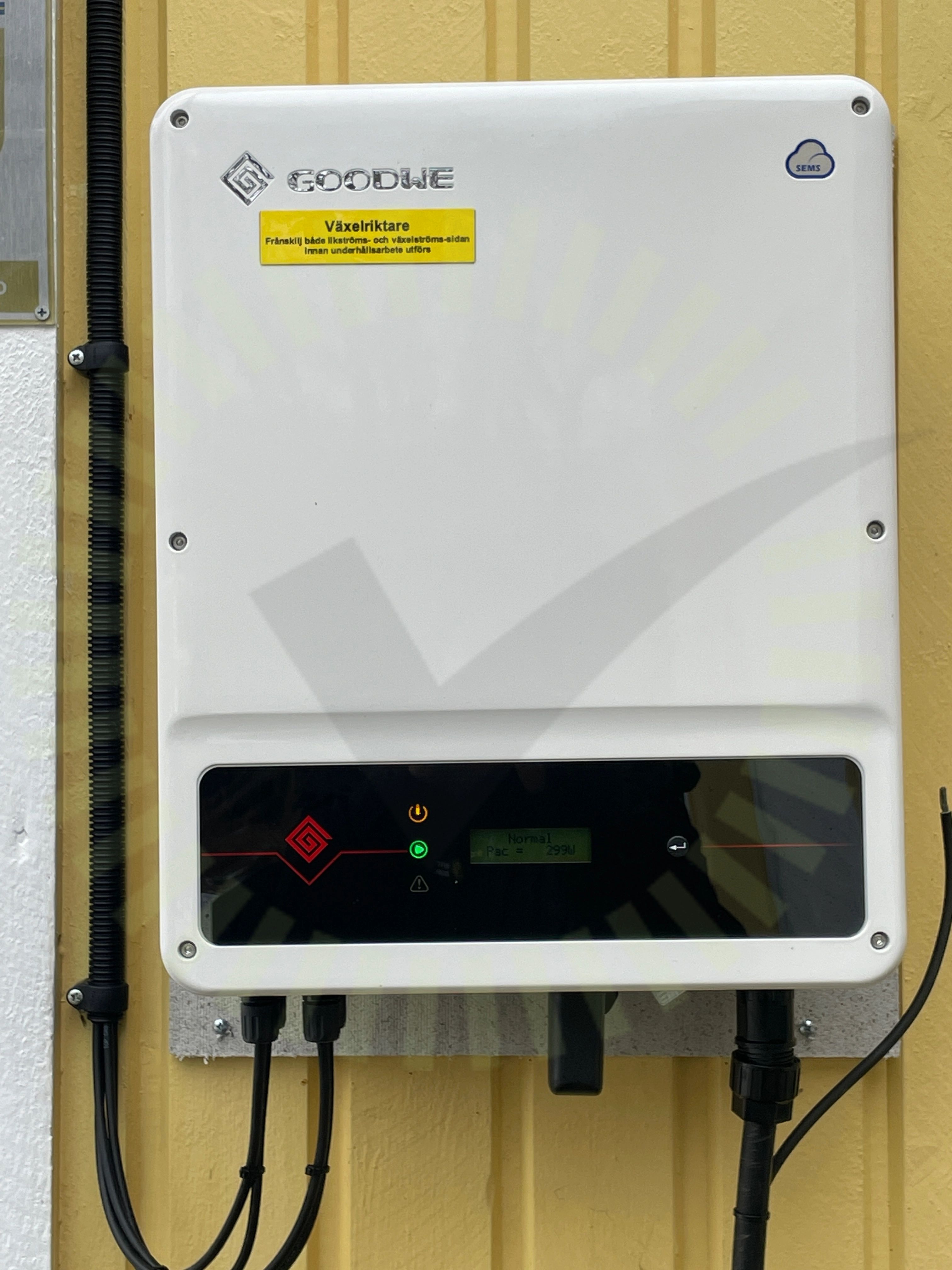

Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/37

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Jordning av chassi

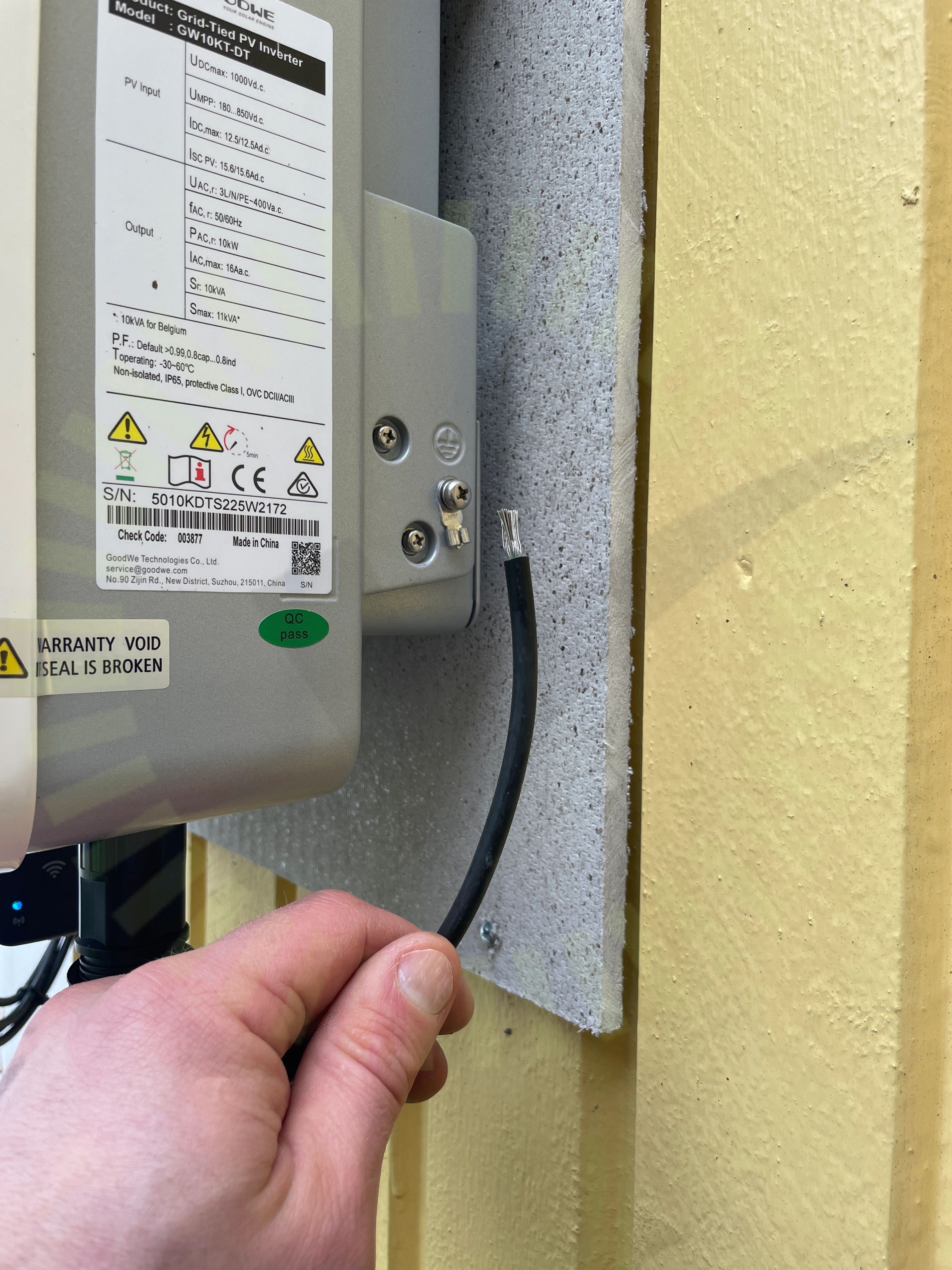

6.2 Jordning av chassi

Inte godkänd

Kabel ej fastsatt ordentligt, samt är det fel färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

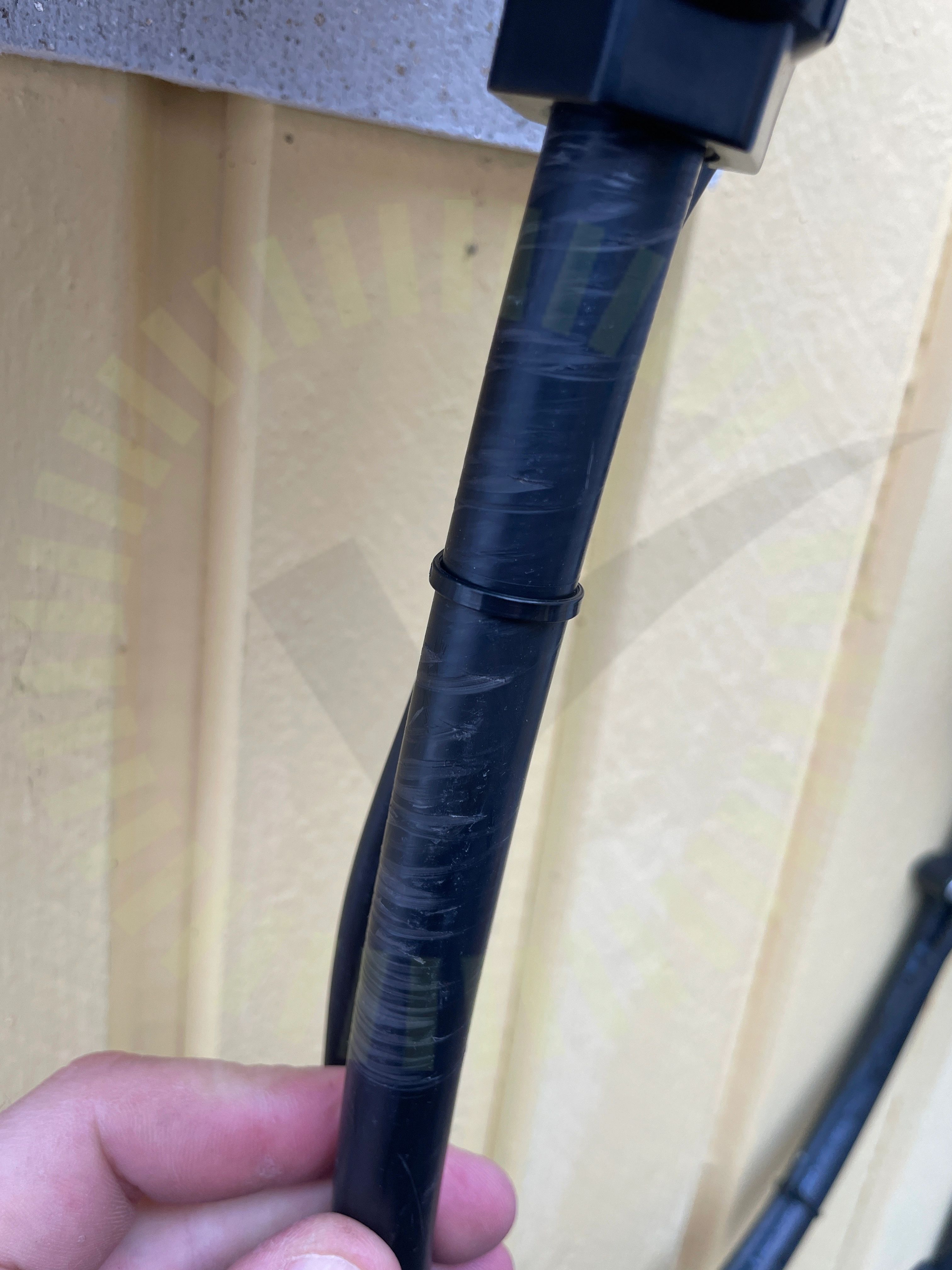

Skadat kablage

6.3 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

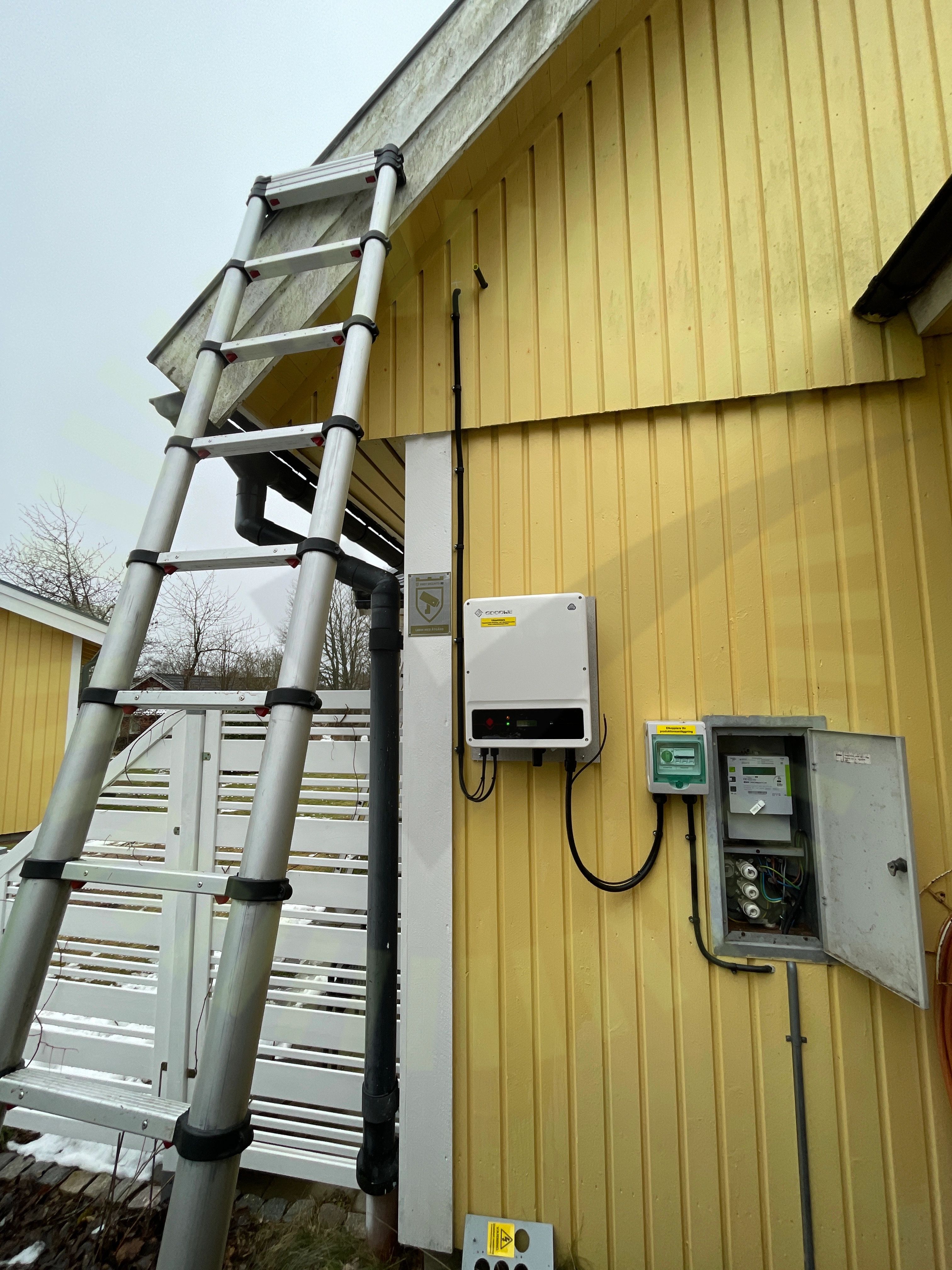

Väderskydd

6.4 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

32/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37
Strängdesign
