Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

1KOMMA5° Syd (fd SolensEnergi)

Datum

2 april 2024

Ort

Bara, Skåne län
Kontaktdon
Stress på kontakter
Avstånd närliggande objekt
92% godkända8% ej godkända

Om installationen

PanelerDenim: U N3 XXX BTG 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG15-20RT
1KOMMA5° Syd (fd SolensEnergi)

Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Denim: U N3 XXX BTG 108H

Anmärkningar

2/16
Kontaktdon

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

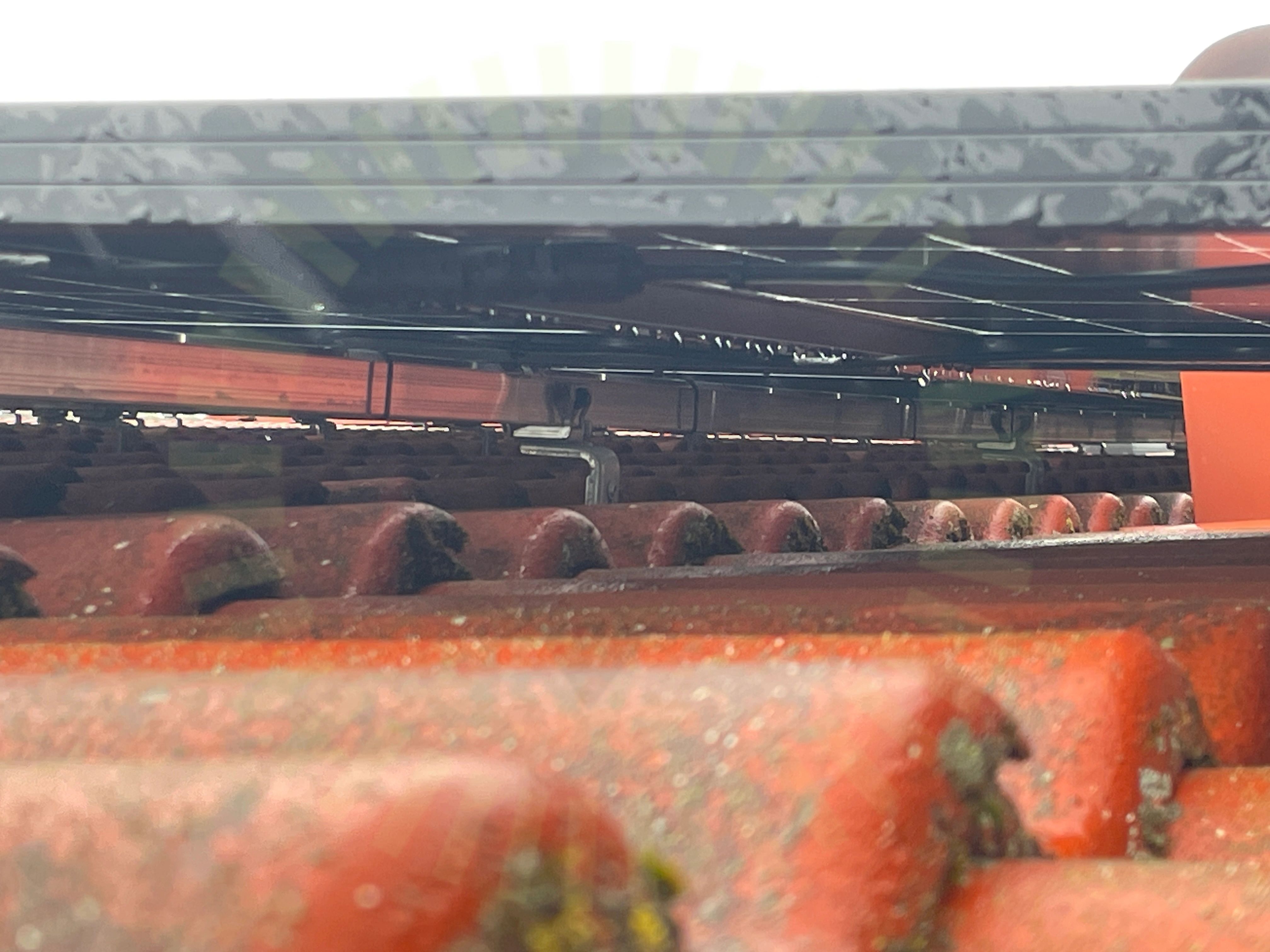

Stress på kontakter

2.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/16
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/24
Dräneringskanal

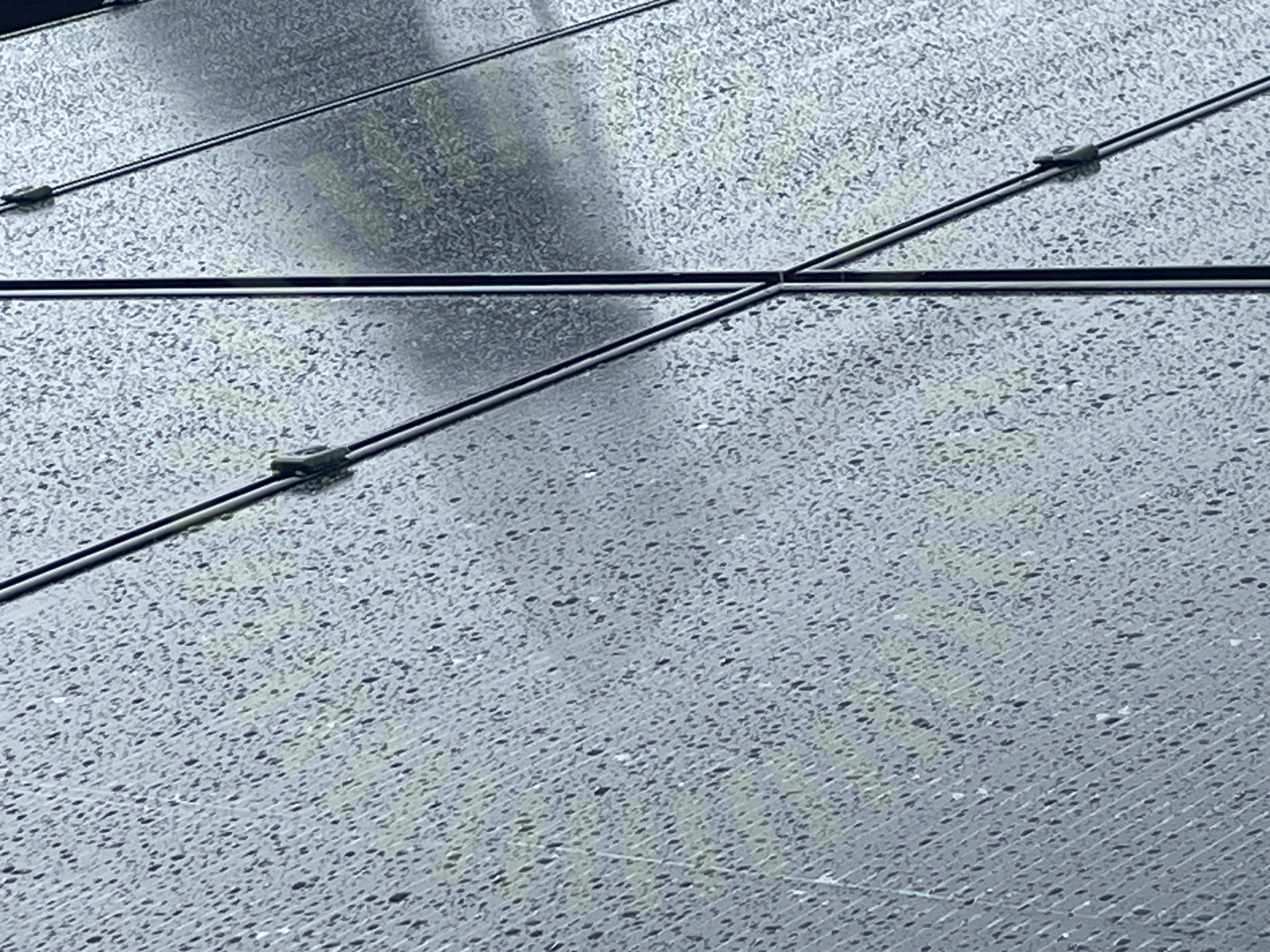

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Kabeluppfästning

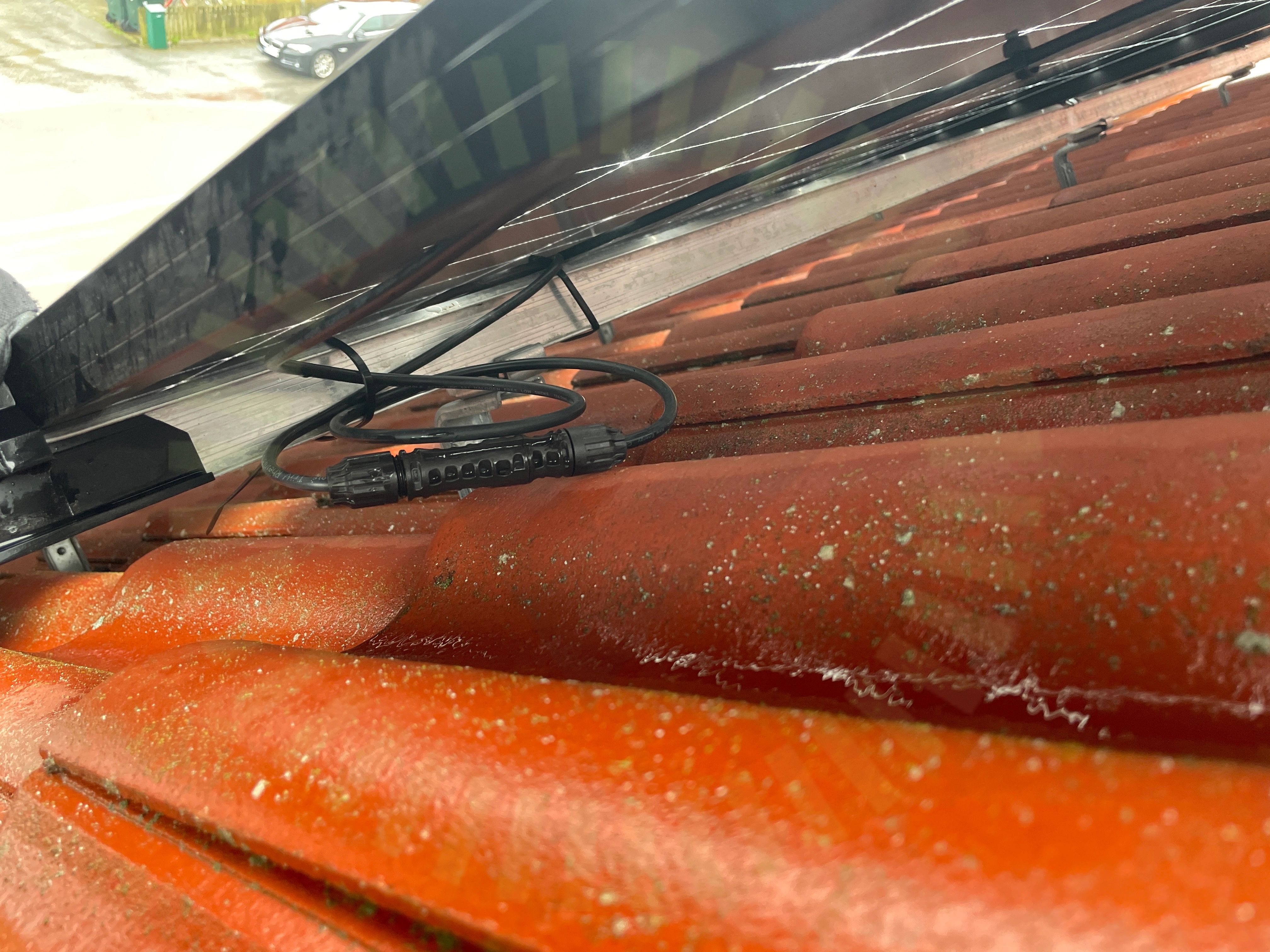

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Skenornas infästning

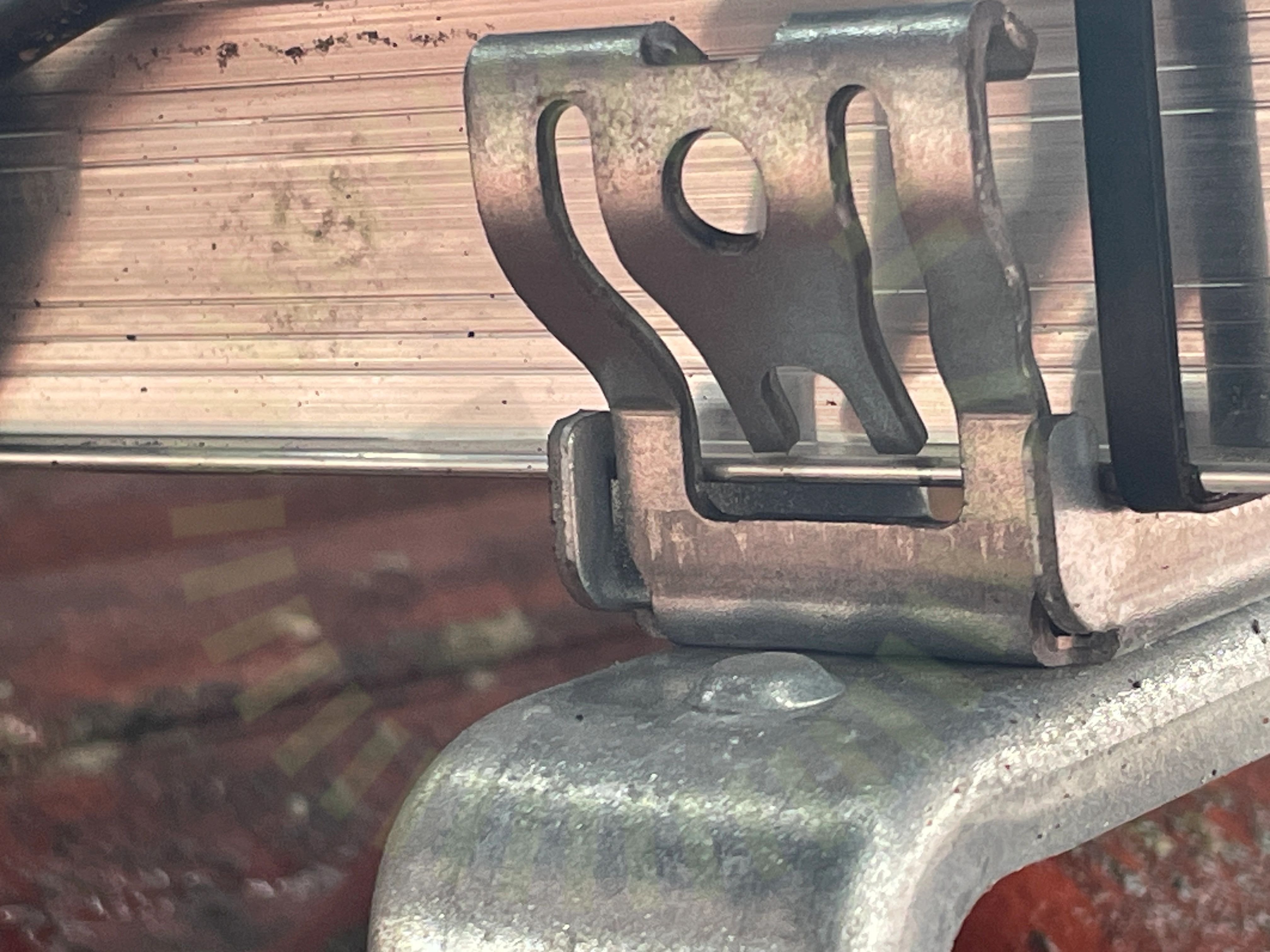

3.3 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför vid flertalet ställen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

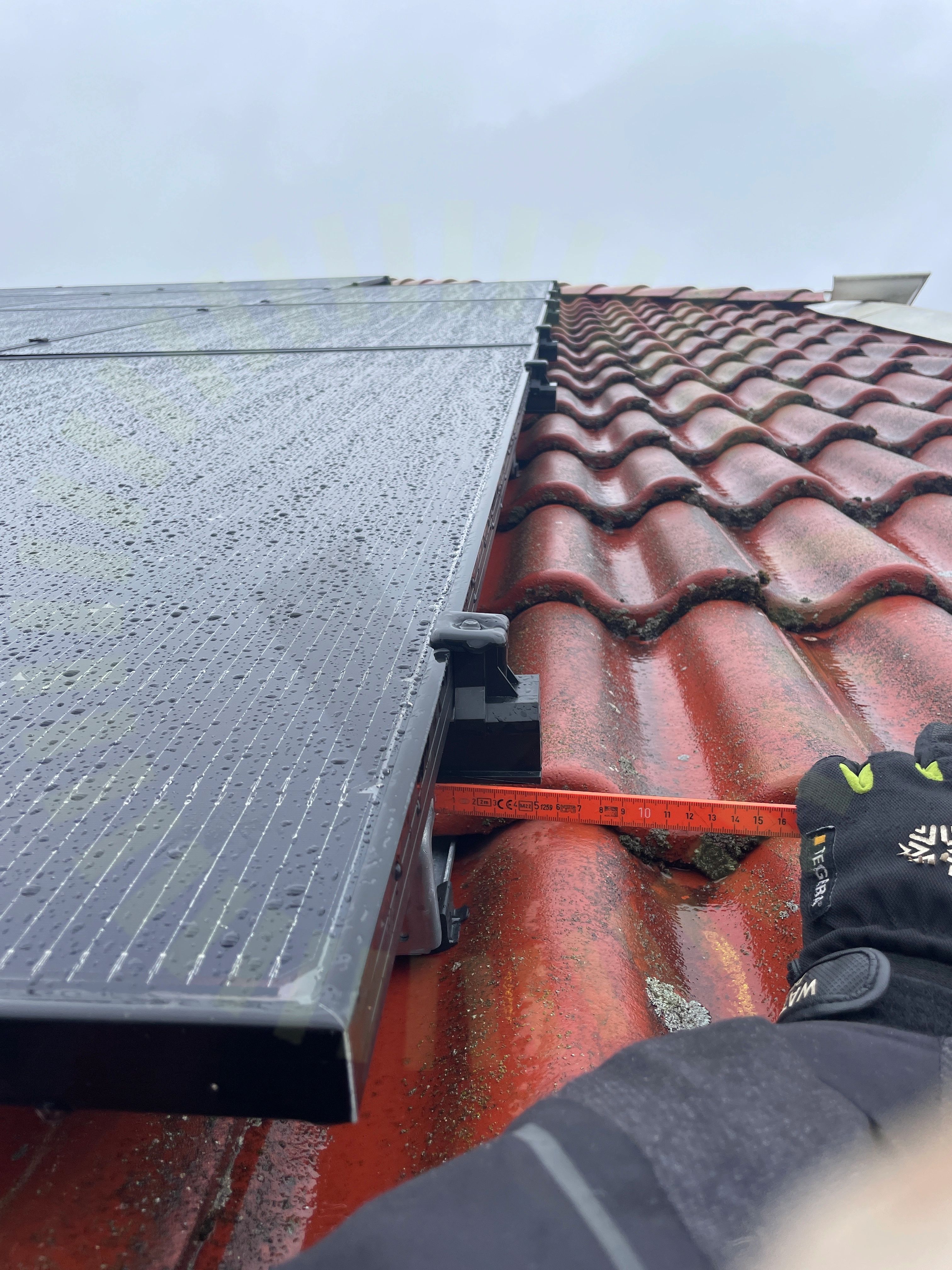

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

Statement Esdec ClickFit EVO Tiled roof Maximum overhang distance from panel edge to roof attachment

Godkända kontrollpunkter

19/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/24
Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/36
Anslutning av ledare

5.1 Anslutning av ledare

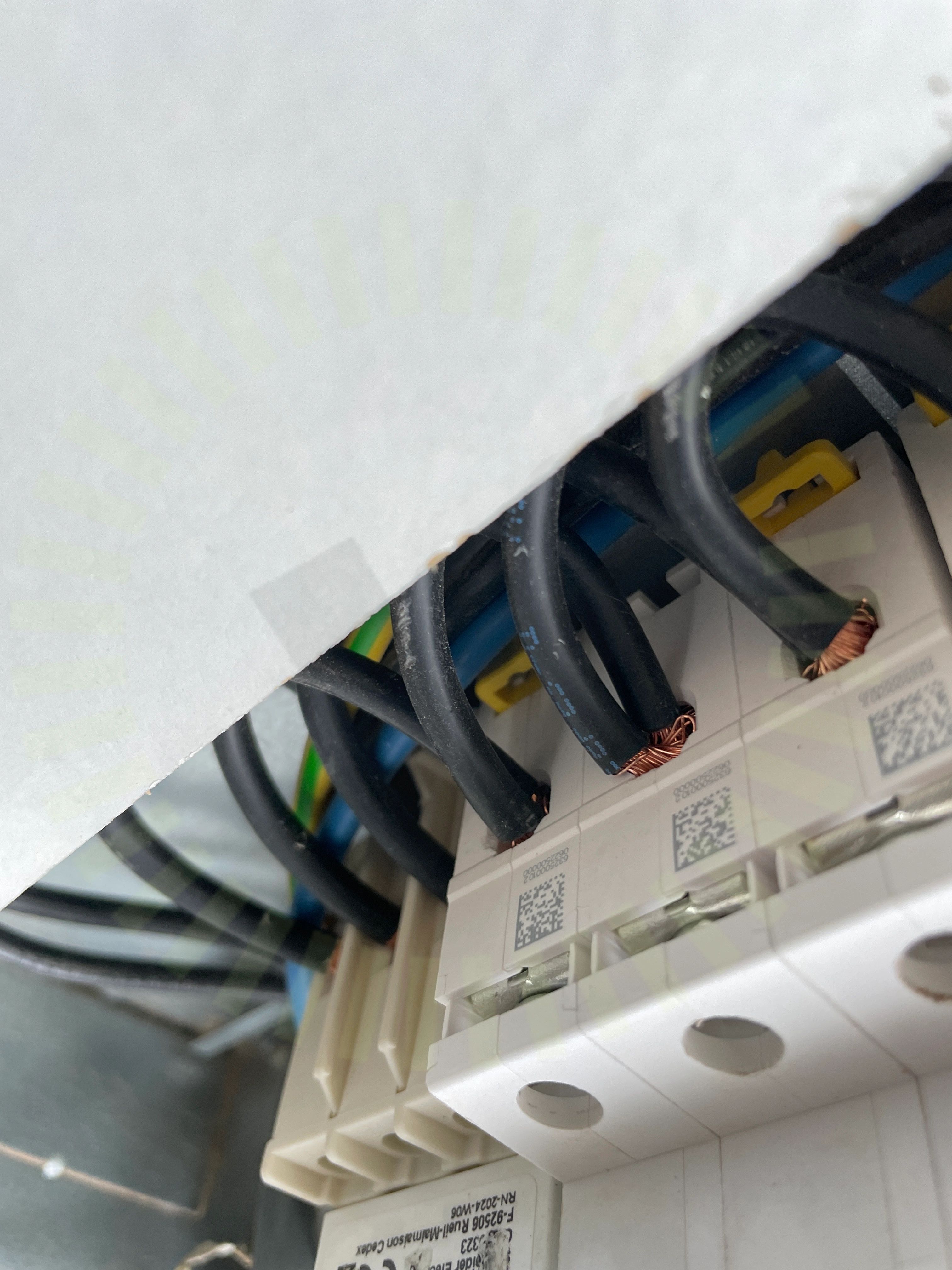

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
Avstånd närliggande objekt

5.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

Godkända kontrollpunkter

34/36
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
