1.1 Mätprotokoll DC
Inte godkändMätningarna är tagna på natten och går inte att kontrollera.
Besiktningsrapport
9.8
Installation genom
1KOMMA5°
Datum
23 september 2024
Ort
Lindome, Västra Götalands län
98% godkända2% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
2/16

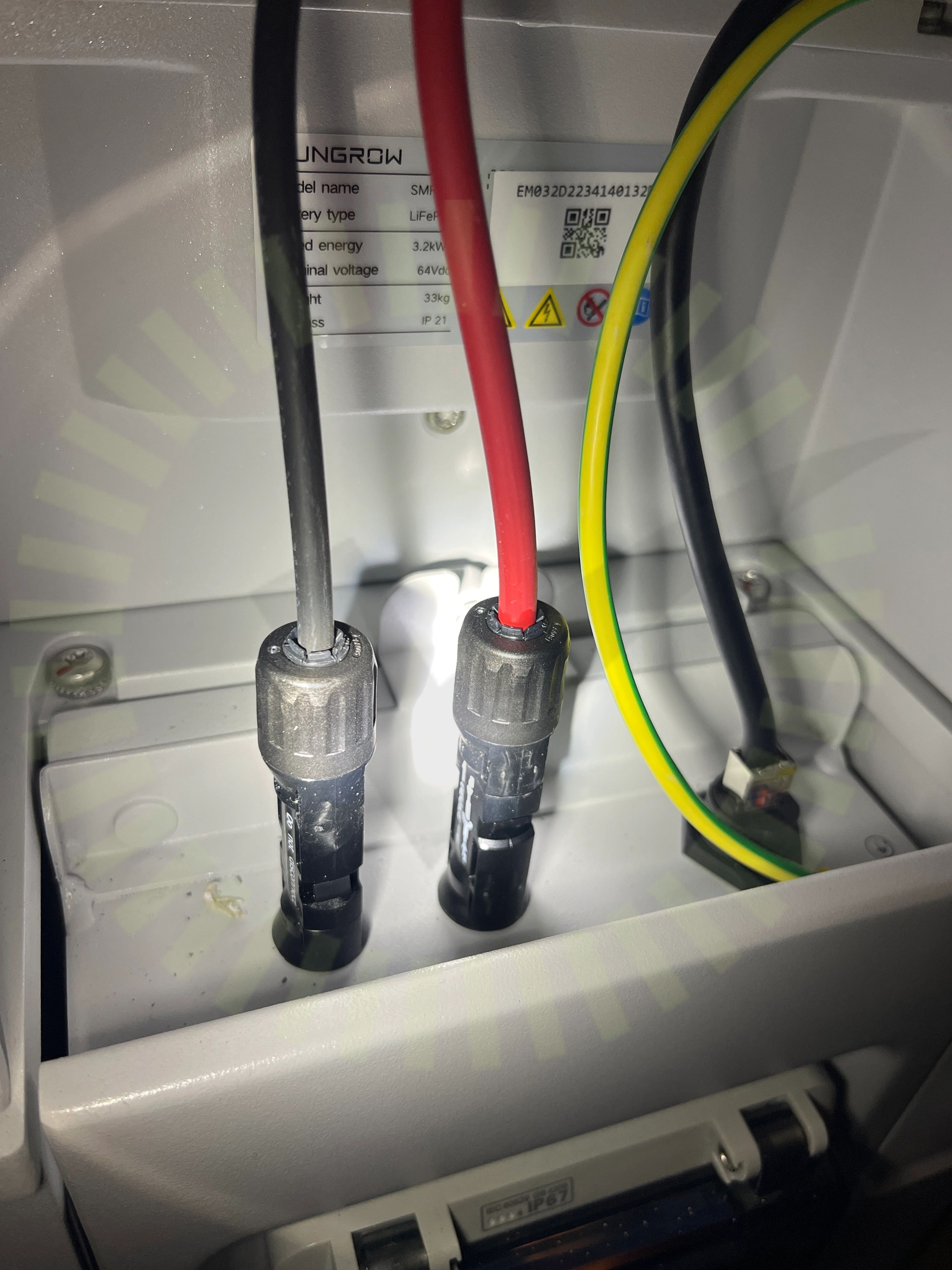

2.1 Bottnade kontakter
Inte godkändFörskruvningen är bottnad och har skadat packningen.
2.2 Närliggande objekt
ÖverenskommelseBatteriet har inte rätt avstånd till omkringliggande material. Kund och installatör är överens om placeringen.
SBR064-256-UEN-Ver19-202302, Sida 15
Godkända kontrollpunkter
14/16Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/19Strängförläggning
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Godkända kontrollpunkter
19/20Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämd kabelKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/20Strängförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/26

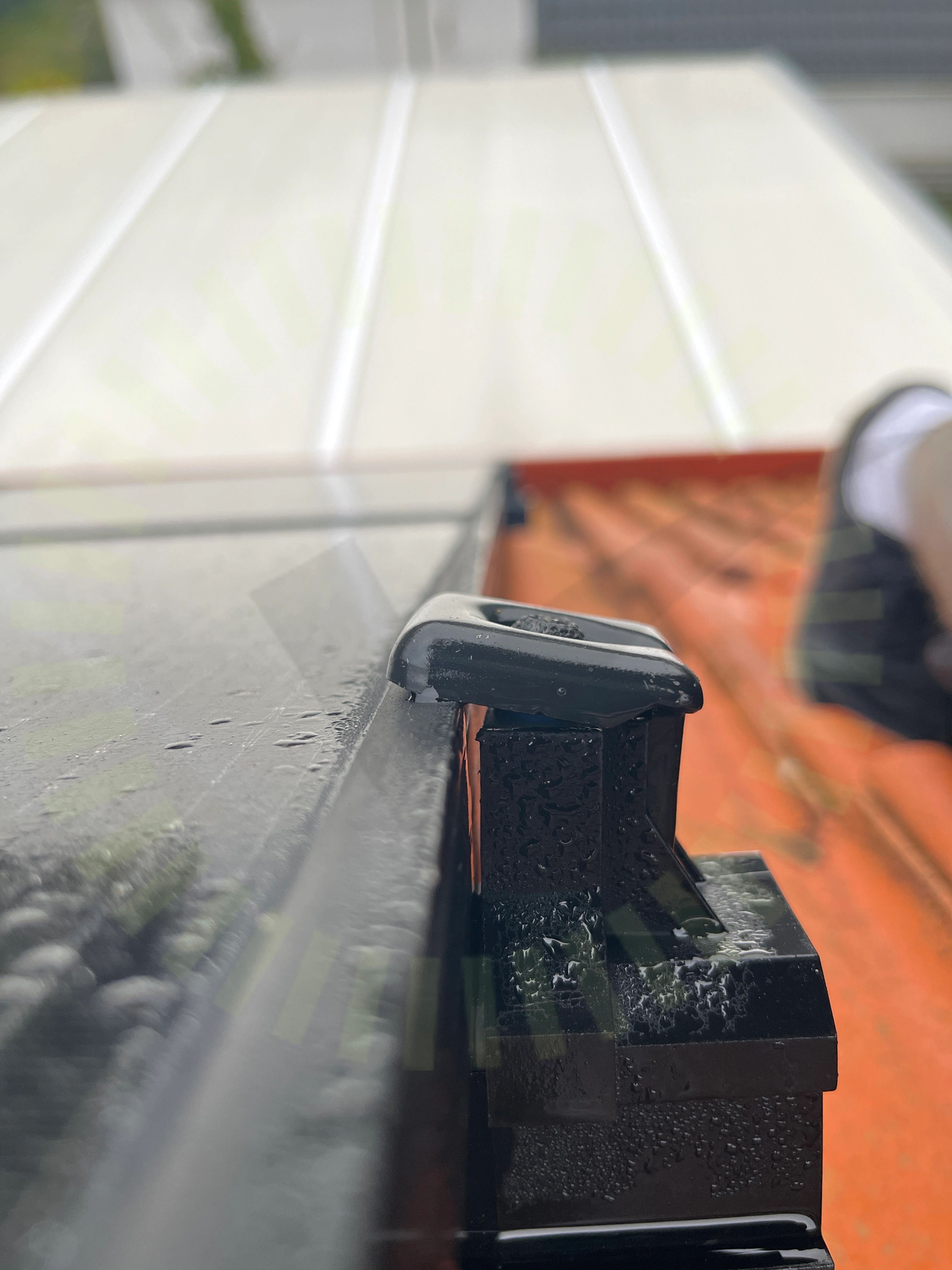

7.1 Skenans utstick för klämma
Inte godkändSkenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Godkända kontrollpunkter
25/26DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämma
Undercentral
Godkända kontrollpunkter
7/7Fukt i kapslingInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/3610.1 Avstånd närliggande objekt
ÖverenskommelseVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Kund och installatör är överens om placeringen.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
