Besiktningsrapport
9.3
Installation genom
Svea Solar
Datum
14 mars 2023
Ort
Veberöd, Skåne län
Kopplingslåda
Skenornas infästning
Dräneringshål pekar neråt
+ 1
94% godkända
6% ej godkända
Om installationen
Paneler
Risen: RSM40-8 385-405W
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
3/28

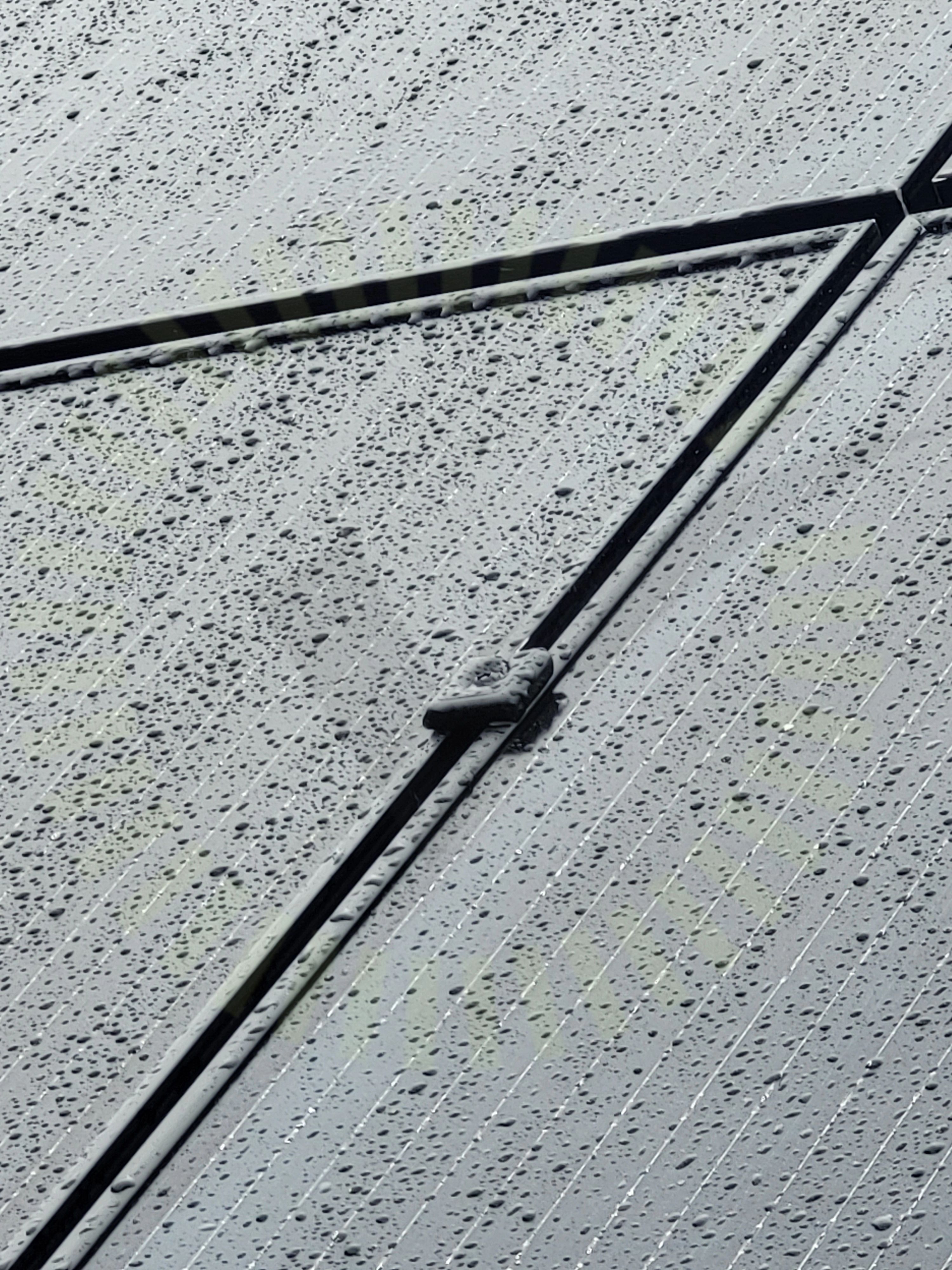

2.1 Dräneringshål pekar neråt
Inte godkänd
Klämman är vänd på fel håll.
Tillverkarens anvisningar

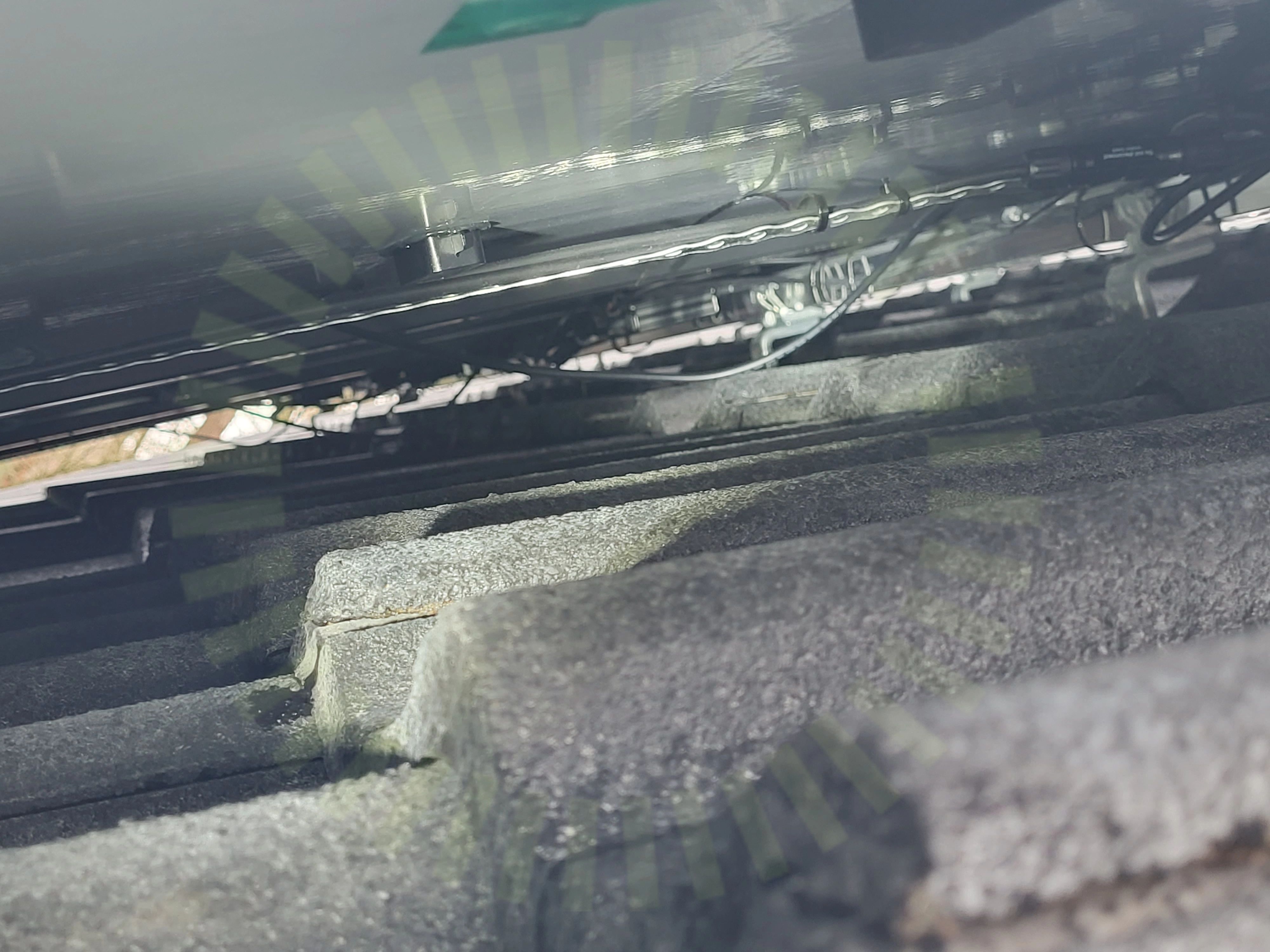

2.2 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

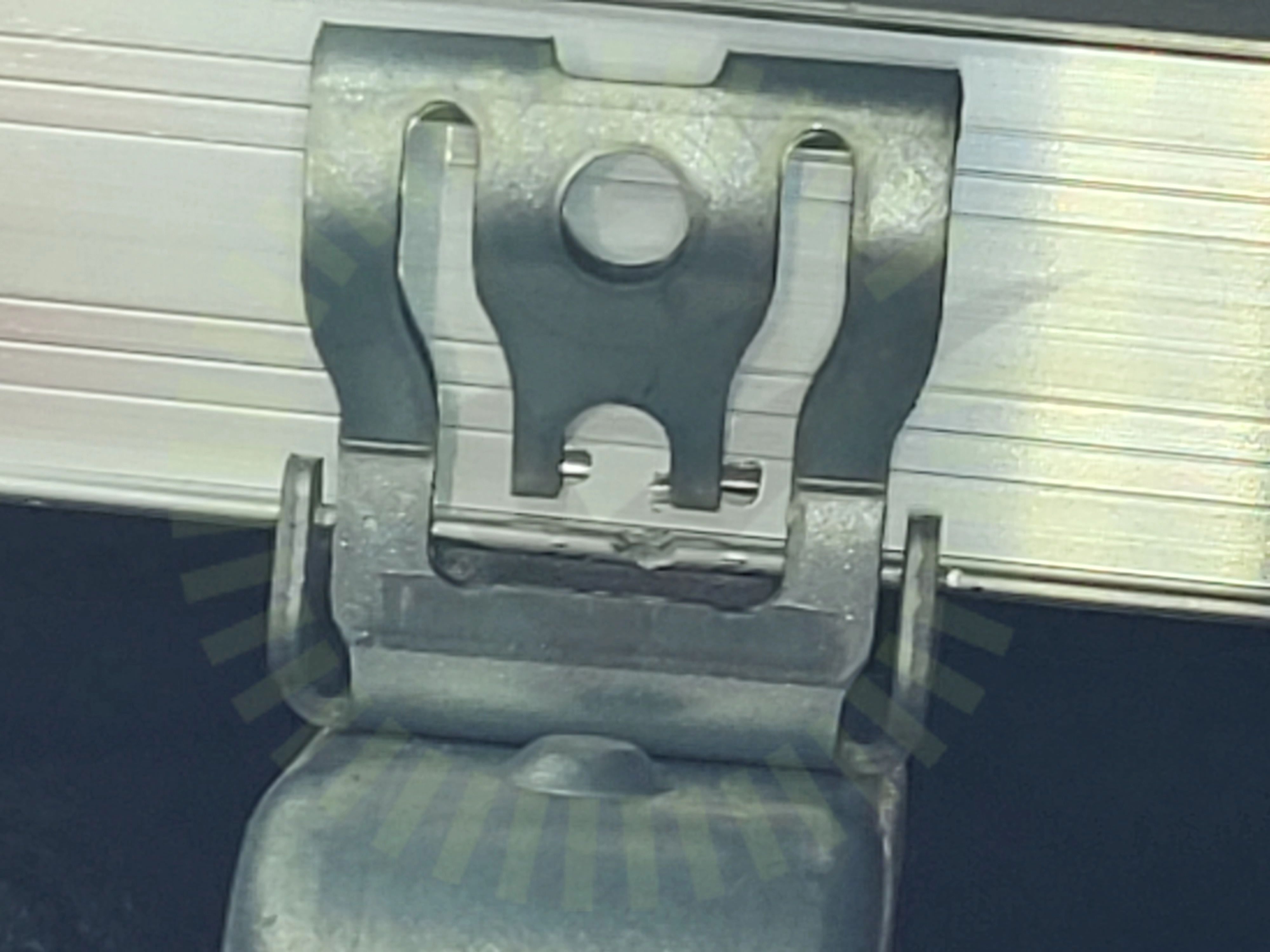

2.3 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Godkända kontrollpunkter
25/28
Använd skruv för klämma
Främmande material
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Shims
Skada på klämmor
Skador
Skarp kant
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
1/17
3.1 Kopplingslåda
Inte godkänd
Kablarna är ej dragavlastade.
Godkända kontrollpunkter
16/17
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Klämmans överlappning
Klämmornas överlappning
Kontakter
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Separering av ramar
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/26

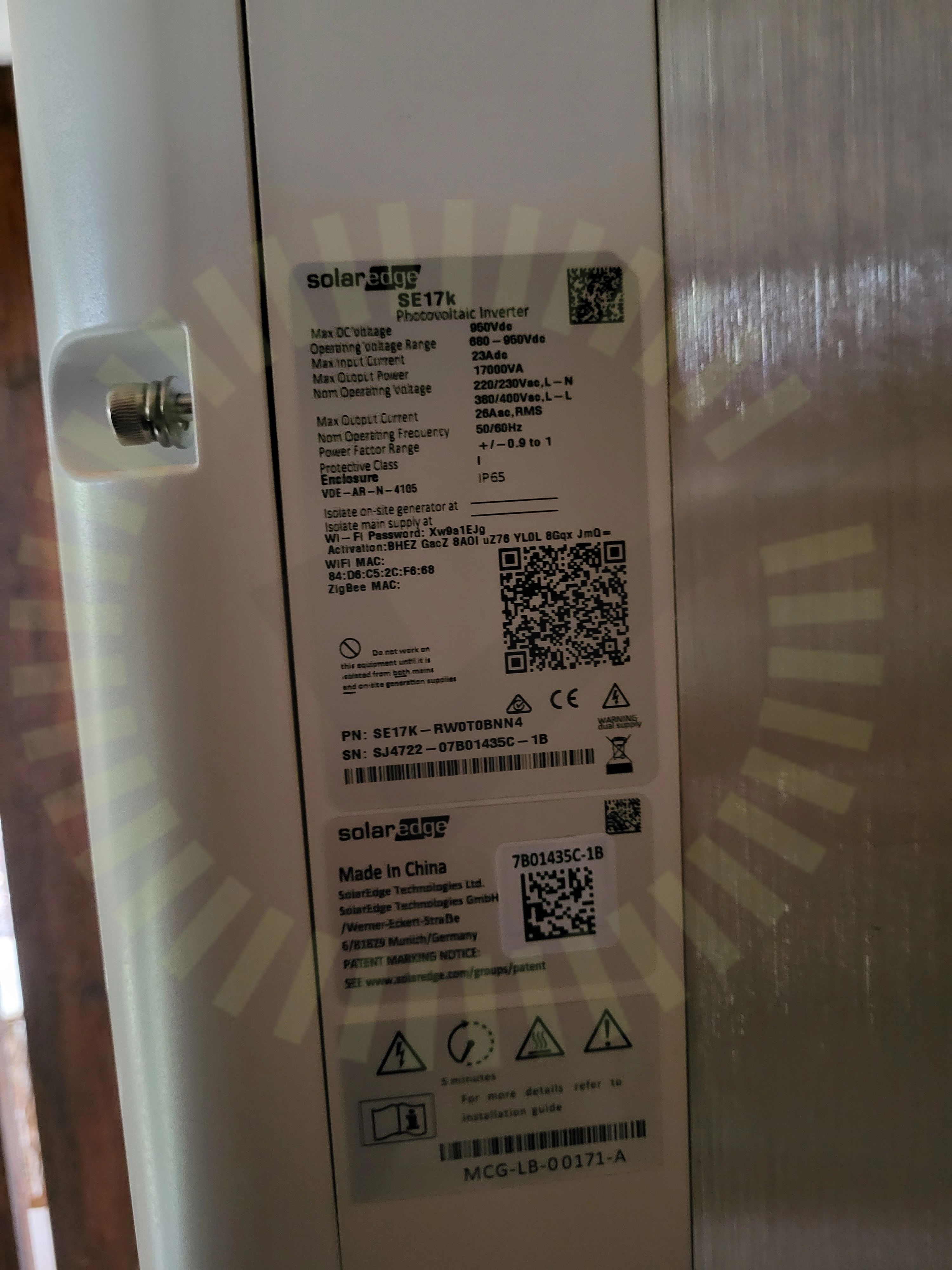

6.1 Kåpa växelriktare
Inte godkänd
Skruv på växelriktare är ej iskruvad.
Godkända kontrollpunkter
25/26
AC Anslutning Växelriktare
AC Böjradie
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
Fastsäkring av växelriktare
Förskruvning
Huvudsäkring
Infästning
Ledare fastspända
Märkning
Säkringsdimension
Tätningsinsatts
Ventilation
Vinkel
Växelriktarens kontakter
