1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.3
Installation genom
Cell Solar Nordic
Datum
22 november 2024
Ort
Vellinge, Skåne län
86% godkända14% ej godkända
Om installationen
PanelerSunTech: STPXXXS - 20/Wfb
OptimerareSolarEdge: P300-P505
VäxelriktareSolarEdge: SE3K-10K
TillbehörUndercentral
Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
Ej tillgängligt vid besiktning
1/3Avtal
Montagesystem
Anmärkningar
3/32.1 CC mått infästningar
Inte godkändSnö- och vindlastberäkning är utförd med ett annat montagesystem än det som sitter på taket, infästningar i lastberäkning är inte samma som i verklighet. Kontroll av korrekt CC mått ej tillgängligt.
2.2 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning är utförd med ett annat montagesystem än det som sitter på taket, infästningar i lastberäkning är inte samma som i verklighet. Kontroll av korrekt överhäng inte tillgängligt.
2.3 Snö- och vindlastberäkning
Inte godkändSnö- och vindlastberäkning är utförd med ett annat montagesystem än det som sitter på taket, infästningar i lastberäkning är inte samma som i verklighet. Kroken är inte till för den taktyp som de monterats på.
Tak 1, SolarEdge: P300-P505
Anmärkningar
1/6

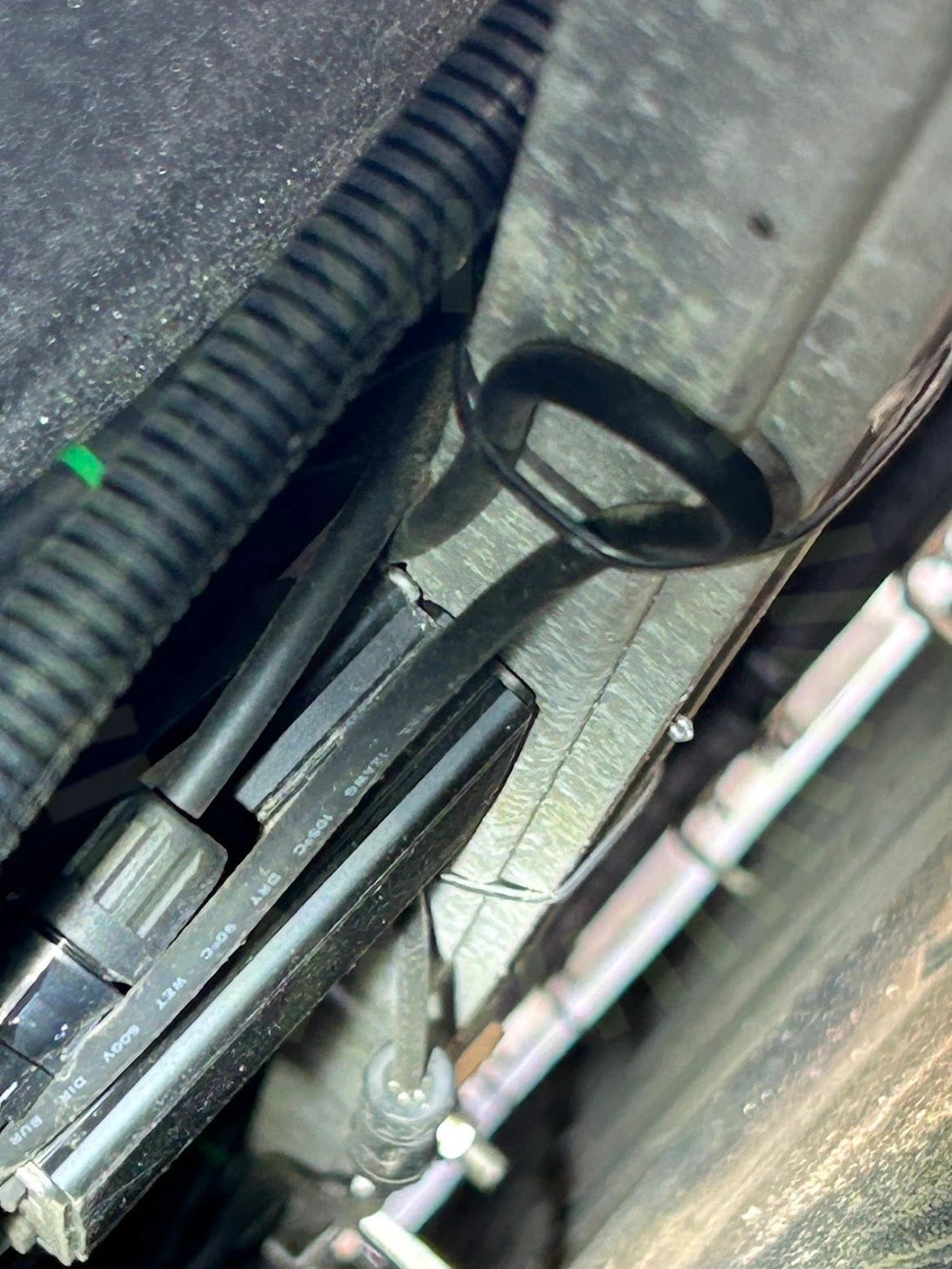

3.1 Placering
Inte godkändOptimeraren saknar korrekt avstånd till skenan.
Tillverkarens anvisningar
Godkända kontrollpunkter
5/6DragavlastadeFastsäkring av produktKompatibilitetKontakterSkada
Tak 1, SunTech: STPXXXS - 20/Wfb
Anmärkningar
4/14
4.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
4.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
4.3 Panelkablaget böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
4.4 Panelramar separerade
Inte godkändPanelernas ramar är inte separerade på kortsidorna
Godkända kontrollpunkter
10/14DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
5/5FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
32/32AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
