Besiktningsrapport
9.7
Installation genom
SunBro
Datum
27 februari 2024
Ort
Nödinge, Västra Götalands län
DC anslutning
Klämmornas överlappning
Skador på panel
+ 1
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
CHINT: Sungrow DTSU666
Tillbehör
Undercentral
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/15
2.1 DC anslutning
Inte godkänd
Kontakter som använts för att ansluta batteriet är inte samma som de förmonterade.
SBR064-256-UEN-Ver19-202302, Sida 26-27
Godkända kontrollpunkter
14/15
Batteri PE
Batterimodul
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, Longi: LR5-54HTB
Anmärkningar
2/18

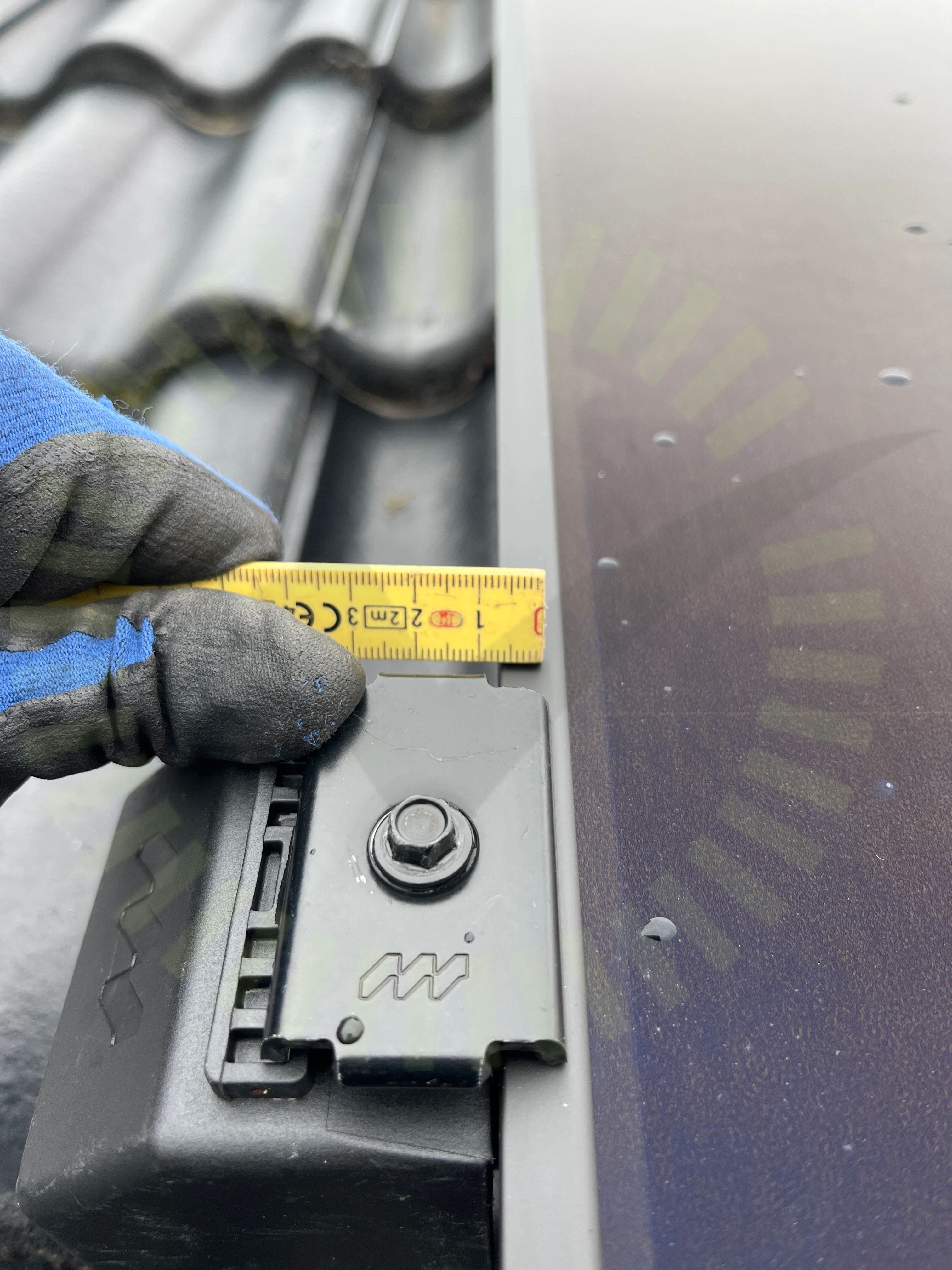

4.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules V18, Sida 13

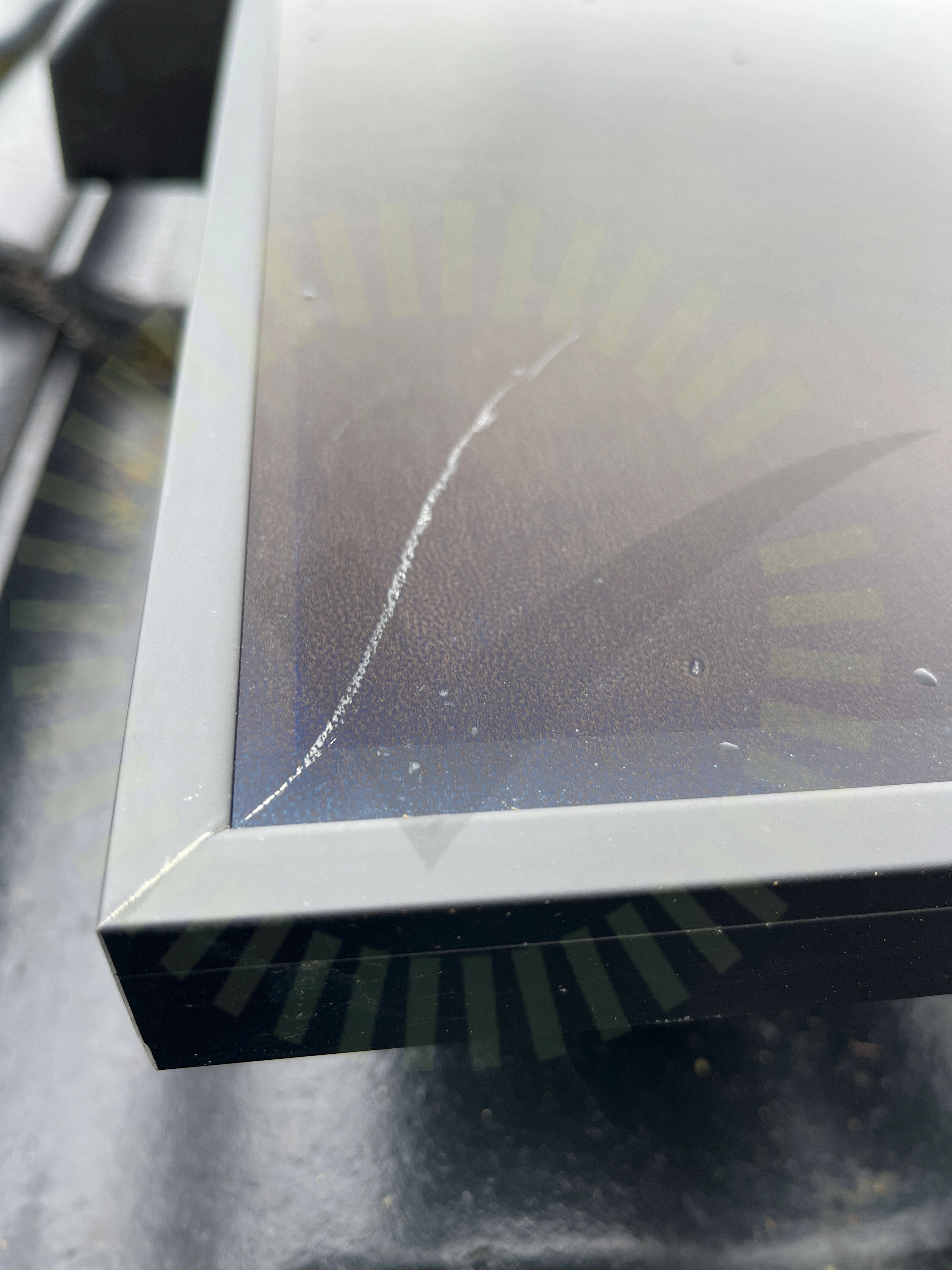

4.2 Skador på panel
Inte godkänd
Längre repor finns på panelerna.
Godkända kontrollpunkter
15/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/18
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/22

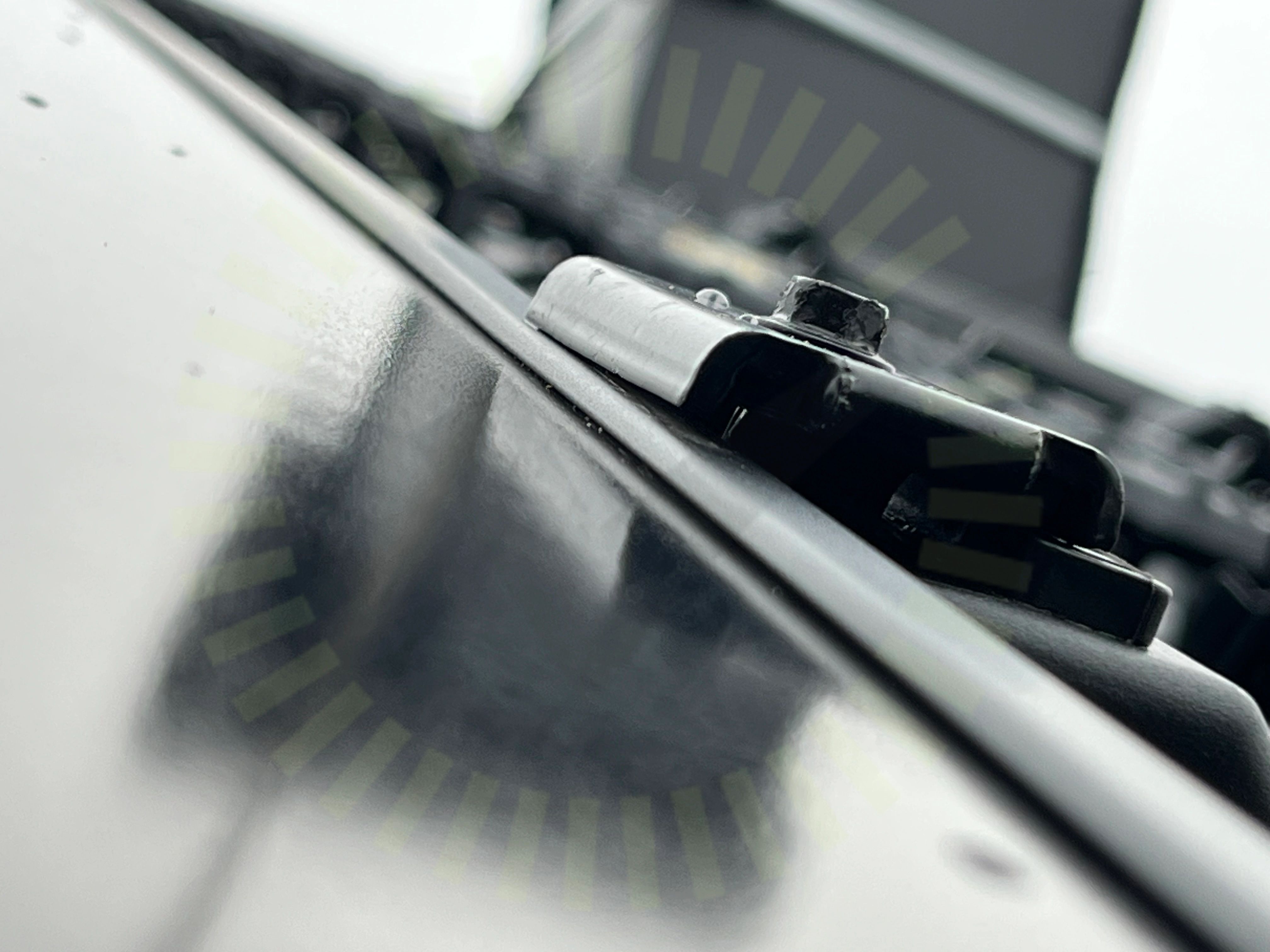

5.1 Ändklämmor
Inte godkänd
Ändklämma ligger inte korrekt.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
21/22
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
8.1 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
