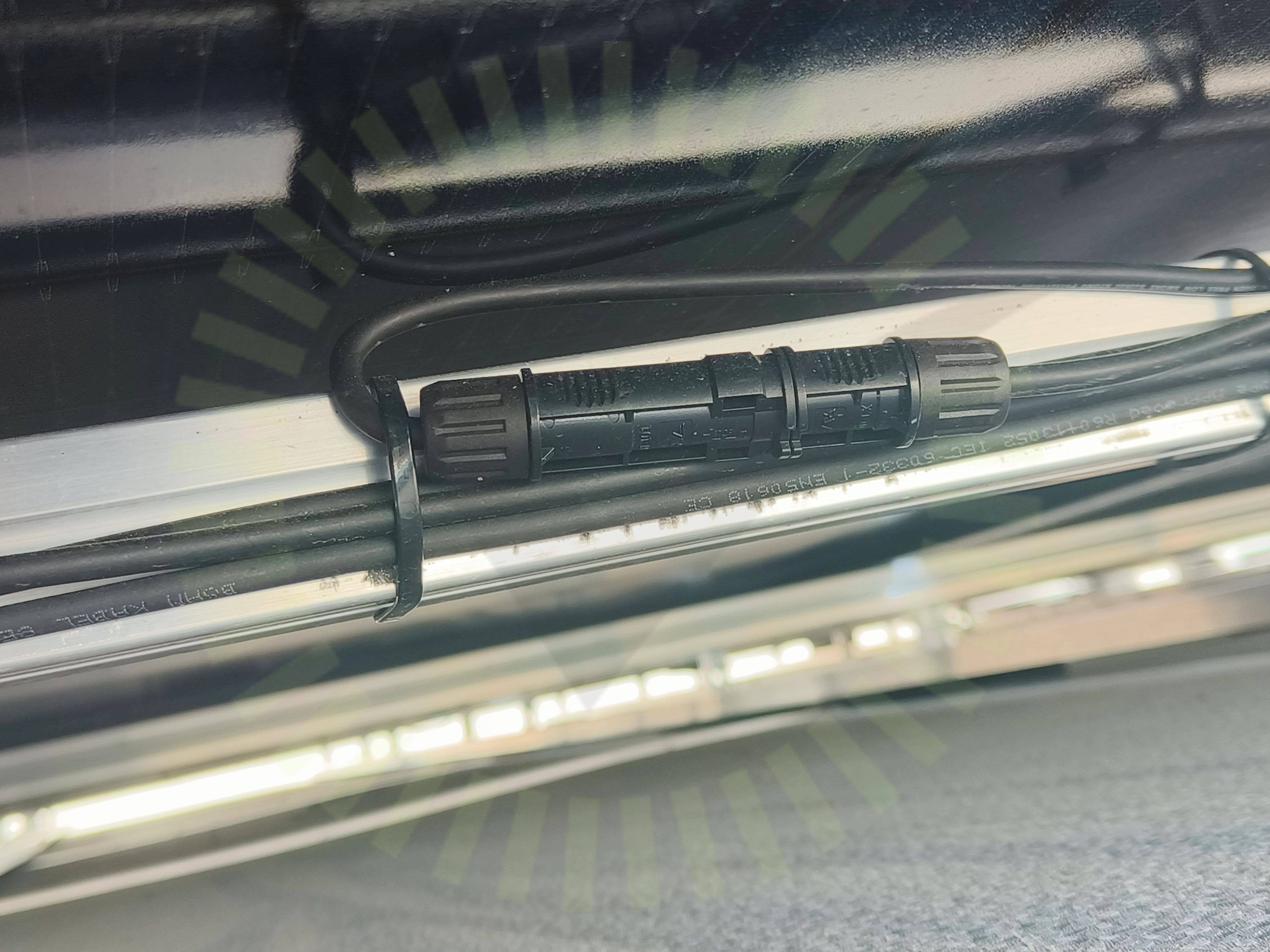

3.1 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
Besiktningsrapport
9.8
Installation genom
EcoKraft
Datum
5 juni 2024
Ort
Upplands Väsby, Stockholms län
98% godkända2% ej godkända
Om installationen
PanelerAE SOLAR: AE CMD-108BDE
MontagesystemSchletter: FlatGrid
VäxelriktareSMA: SUNNY TRIPOWER 15000TL-25000TL
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, AE SOLAR: AE CMD-108BDE
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Schletter: FlatGrid
Anmärkningar
1/25
4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
24/25Antal raderBallastplåtBallastviktDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaL-adapter infästningMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästning korslagerSkenornas skarvSkenornas överhäng korslagerSkenskarvar korslagerSkydd under skenaSnö- och VindlastberäkningTaklutningTermisk brytpunktVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
