Besiktningsrapport

8.9

Installation genom

Svea Solar

Datum

24 mars 2023

Ort

Lidingö, Stockholms län

Klämmornas placering

Kopplingslåda

Stress på kontakter

+ 2

93% godkända7% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

MontagesystemWasi: Falsad plåt

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/37

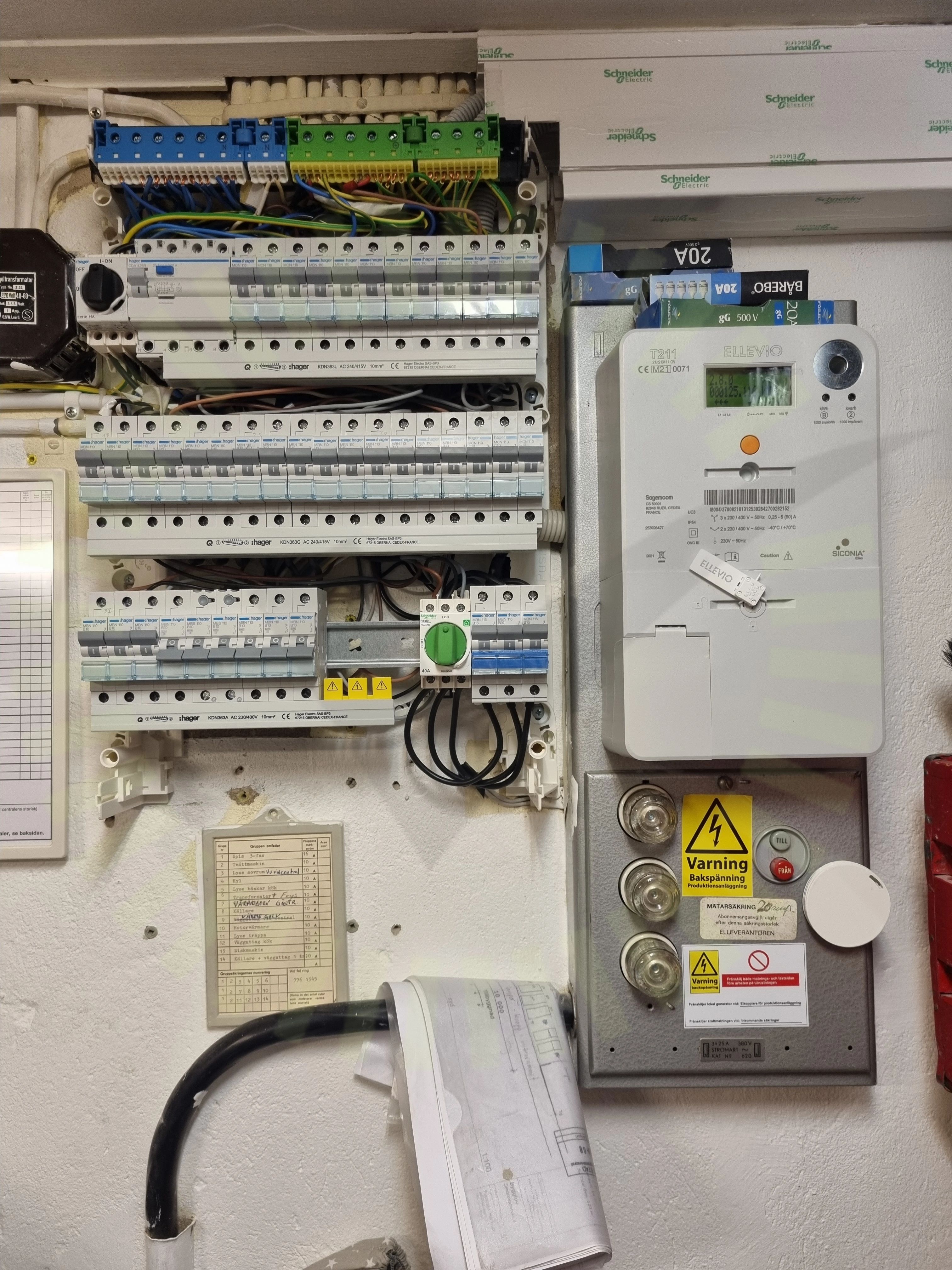

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

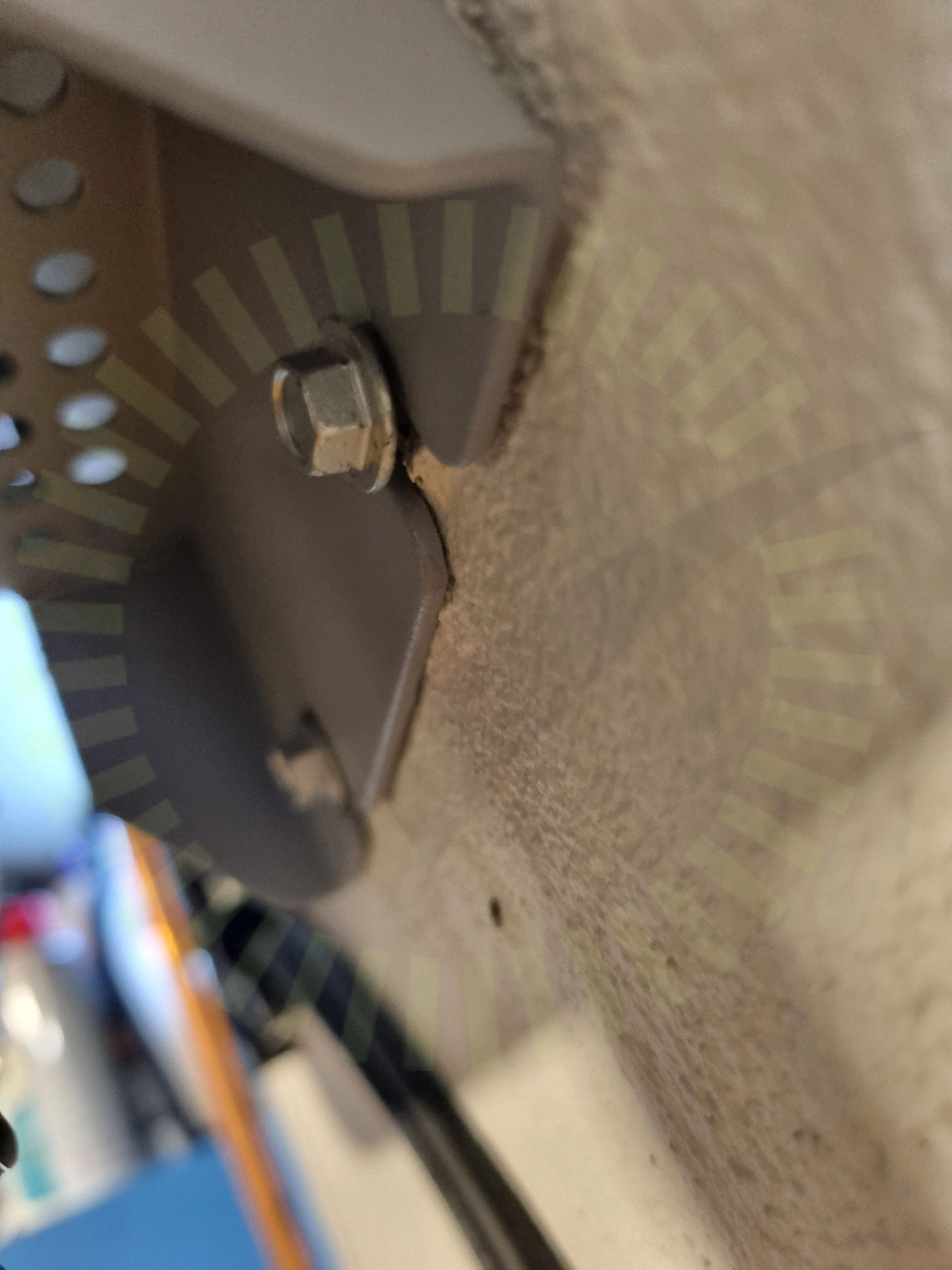

2.2 Infästning

Inte godkänd

Växelriktaren sitter inte tillförlitligt fäst.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 33

Godkända kontrollpunkter

35/37

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringJordning av chassiKontakterLedare FastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

Risen: RSM40-8 385-405W

Anmärkningar

3/18

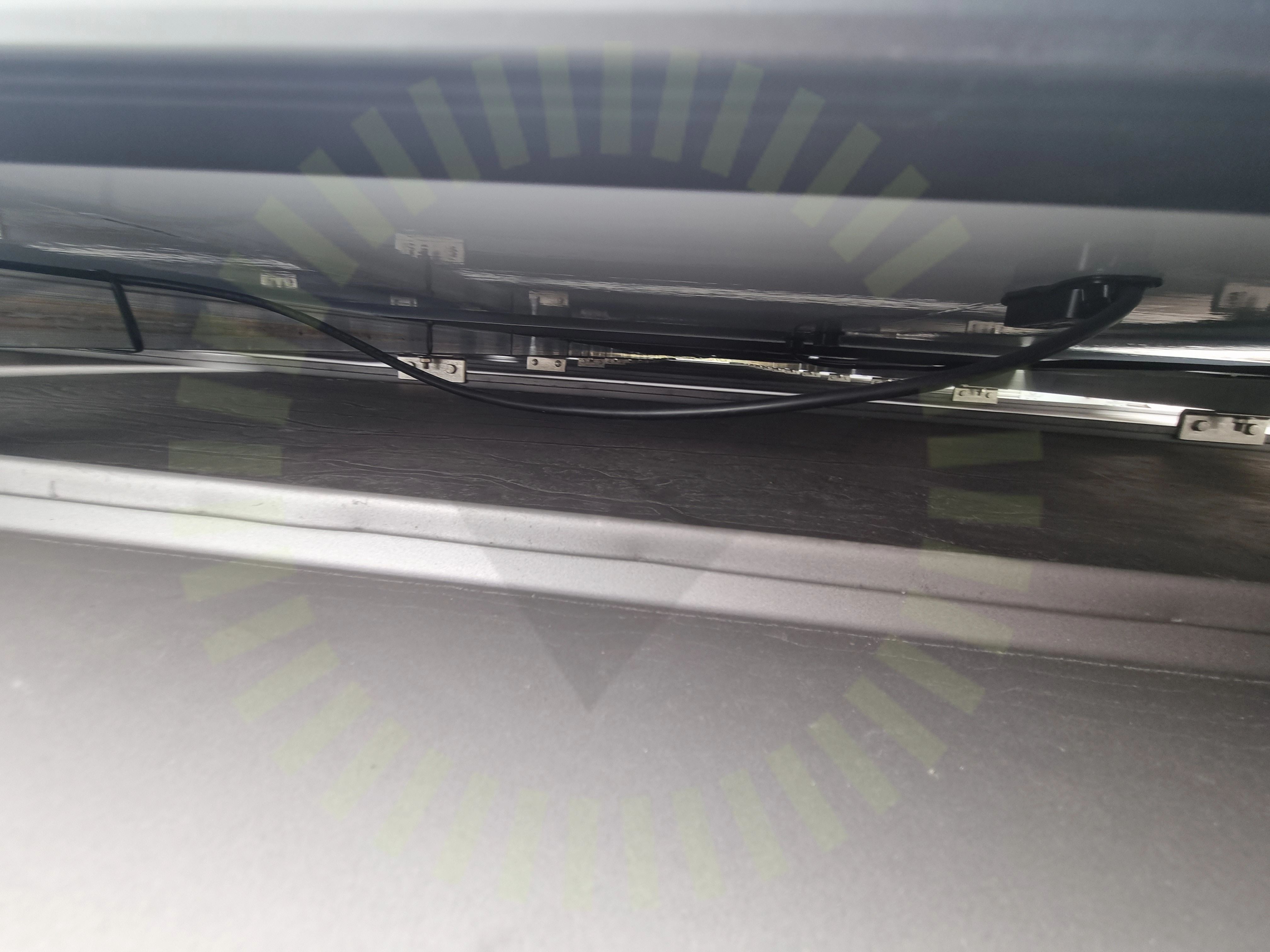

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

PV module installation and maintenance manual A1 2023 sida 26.

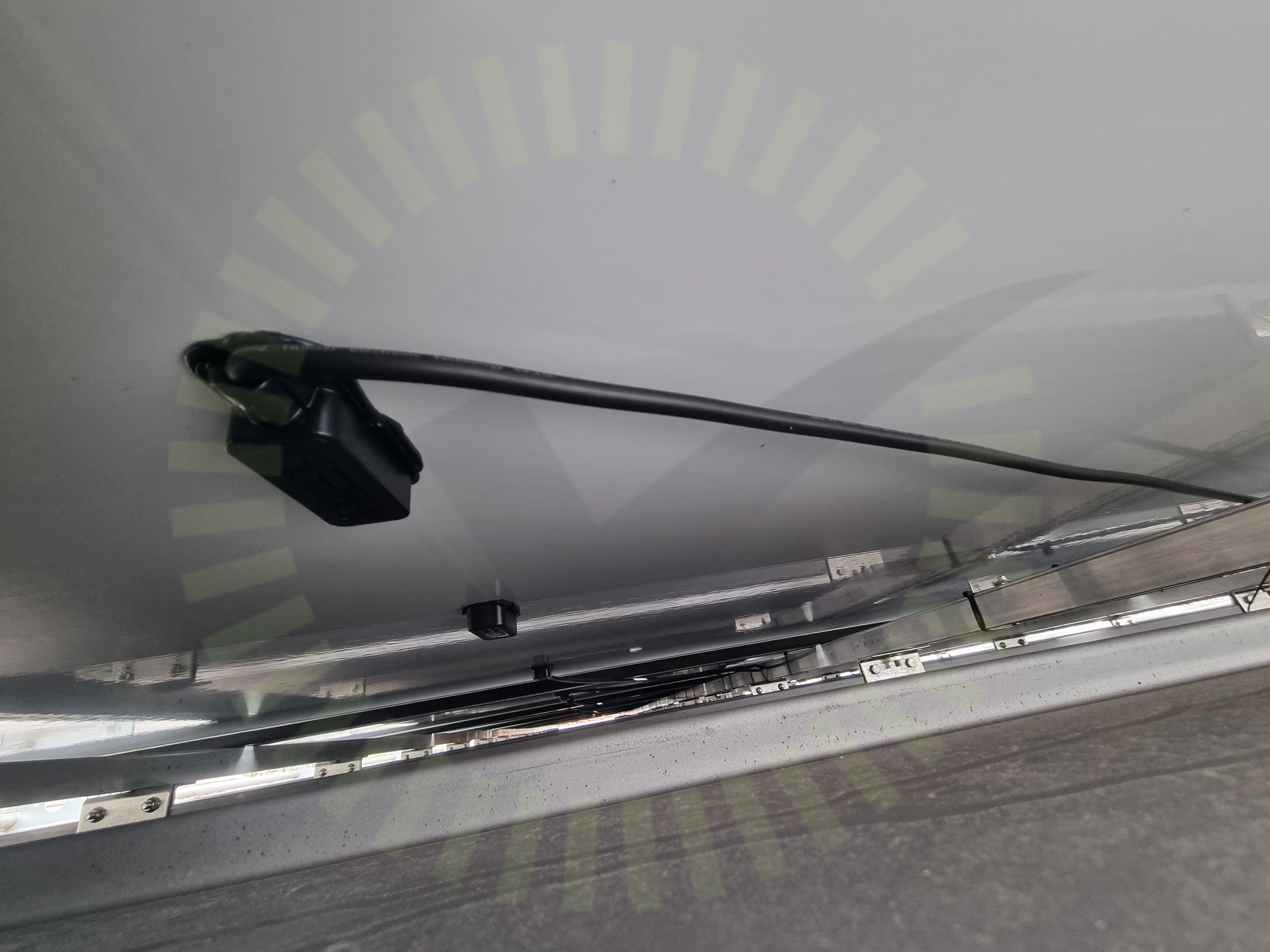

3.2 Kopplingslåda

Inte godkänd

Stress på kablage som kommer ur kopplingslåda, skarp böj och hårt spänt till punkt långt borta

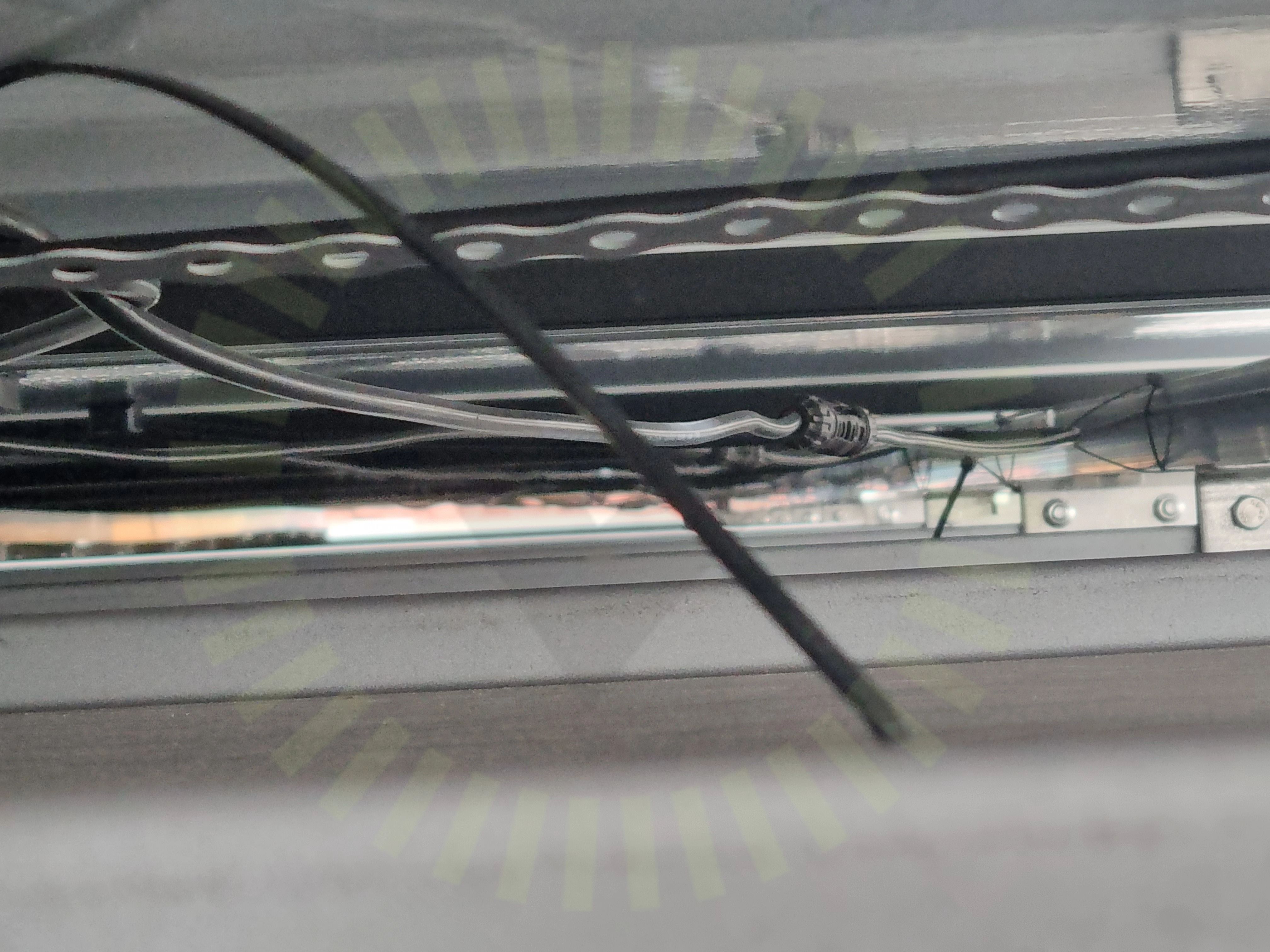

3.3 Stress på kontakter

Inte godkänd

Kontakter hänger fritt i luften. Kablage draget cirka 2 Meter utan att vara fastsatt med kontakt i mitten som hänger fritt, fritt hängande kontakter på flertal ställen

Godkända kontrollpunkter

14/18

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Wasi: Falsad plåt

Anmärkningar

1/11

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

10/11

Främmande materialInfästningarnas kontaktMittklämmorShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor
