Besiktningsrapport

7.1

Installation genom

Svea Solar

Datum

6 juli 2021

Ort

Fjällbacka, Västra Götalands län

Skena: Infästning

Skenor: Överhäng

Skena: Placering

+ 13

76% godkända24% ej godkända

Om installationen

PanelerLR4-60HBD

OptimerareSUN2000P - 375W

MontagesystemClickFit EVO Universal Hook/Trusshook

MontagesystemSingleFix-V

VäxelriktareSUN2000 10kTL-M0

BatteriLUNA2000-5-15-S0

TillbehörArbetsbrytare

TillbehörKapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

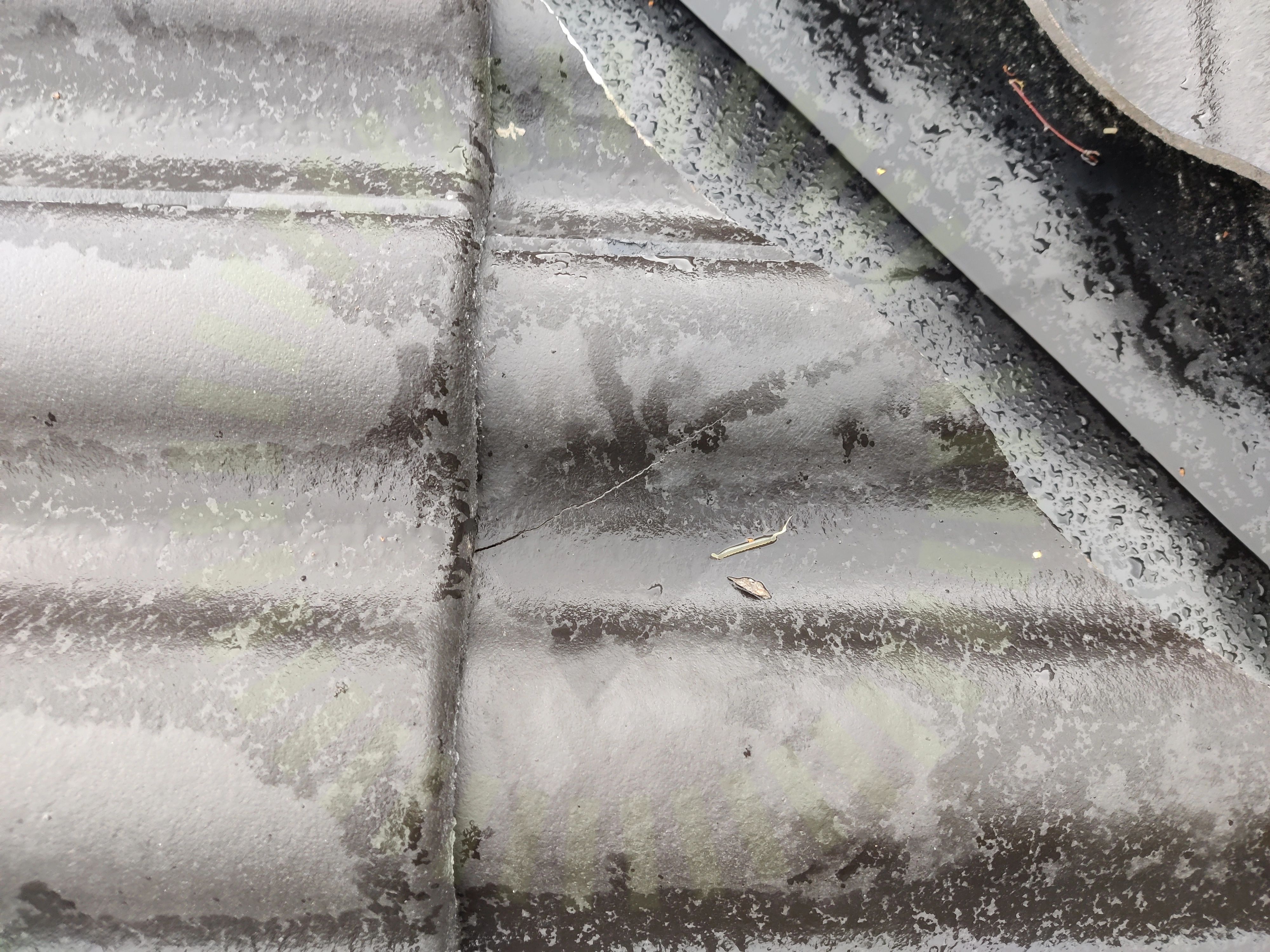

1.1 Skada

Inte godkänd

Skada hittad på fastigheten efter installation.

Godkända kontrollpunkter

1/2

Skräp

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Fortlöpande kontroll att anläggningen ger betryggande säkerhet mot person- och sakskada bör göras. Förklaring om hur det görs bör lämnas av leverantör.

SEK 457

2.2 Dokumentation: Flashlista

Rekommendation

För att kunna ta nytta av effektgaranti skickas varje panel med ett ID nummer. Samma ID används för att sedan kolla om panelens kvalité håller vad tillverkaren lovar.

SEK 457

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

SEK 457

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren bör finnas tillgängligt som underlag.

SS 436 40 00 (132.13)

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Vid eventuell olycka är snö- och vindlastberäkningarna underlag för att bevisa att anläggningen är installerad efter tillverkarens anvisningar.

Tillverkarens montageanvisningar

Elmaterial: Arbetsbrytare

Godkända kontrollpunkter

6/6

Säkerhetsbrytare: BöjradieSäkerhetsbrytare: EgenskaperSäkerhetsbrytare: FörskruvningarSäkerhetsbrytare: InfästningSäkerhetsbrytare: PlaceringSäkerhetsbrytare: Rakt monterad

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

Kapsling: BrytareKapsling: BöjradieKapsling: FörskruvningarKapsling: InfästningKapsling: IP-KlassningKapsling: Rakt monteradKapsling: Termisk påverkanKapsling: Yttre påverkan

ESDEC: ClickFit EVO Universal Hook/Trusshook

Anmärkningar

7/17

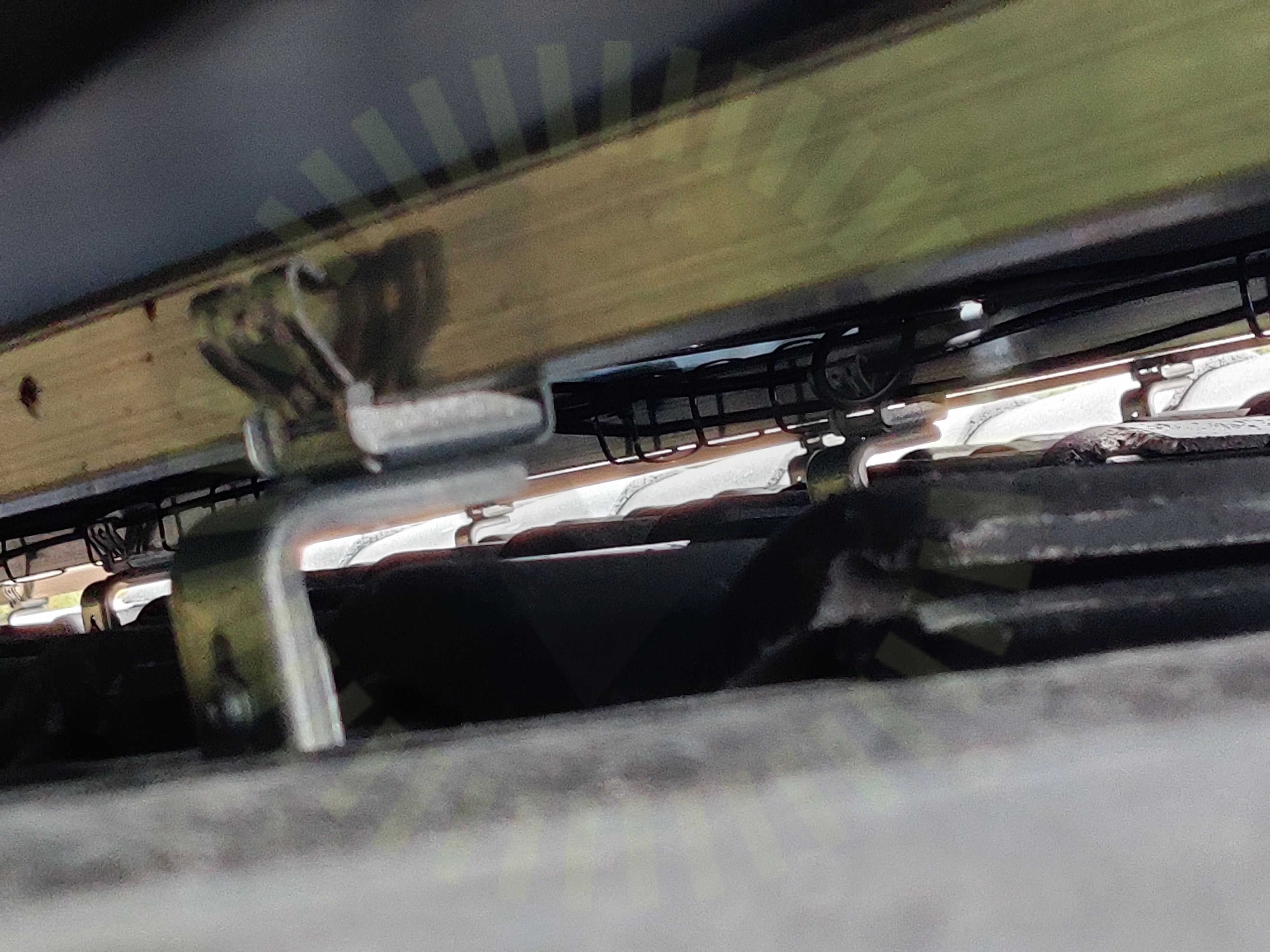

5.1 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

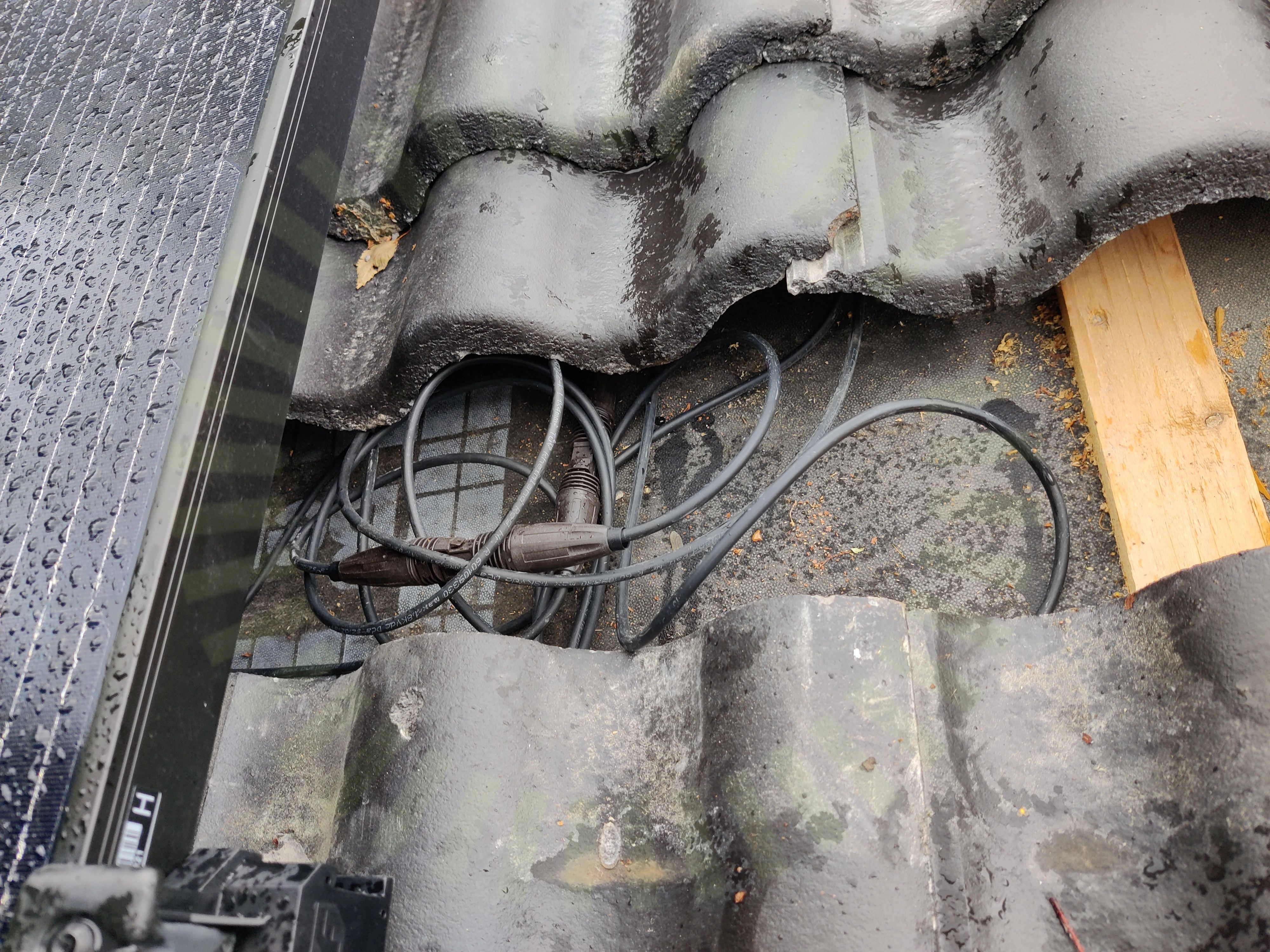

5.2 Likströmskabel: Skydd

Inte godkänd

Där likströmskablar går under det yttersta takskiktet ska skyddet vara helt och likströmskablaget ska inte vara synligt för att undvika slitage.

ELSÄK-FS 2008:1

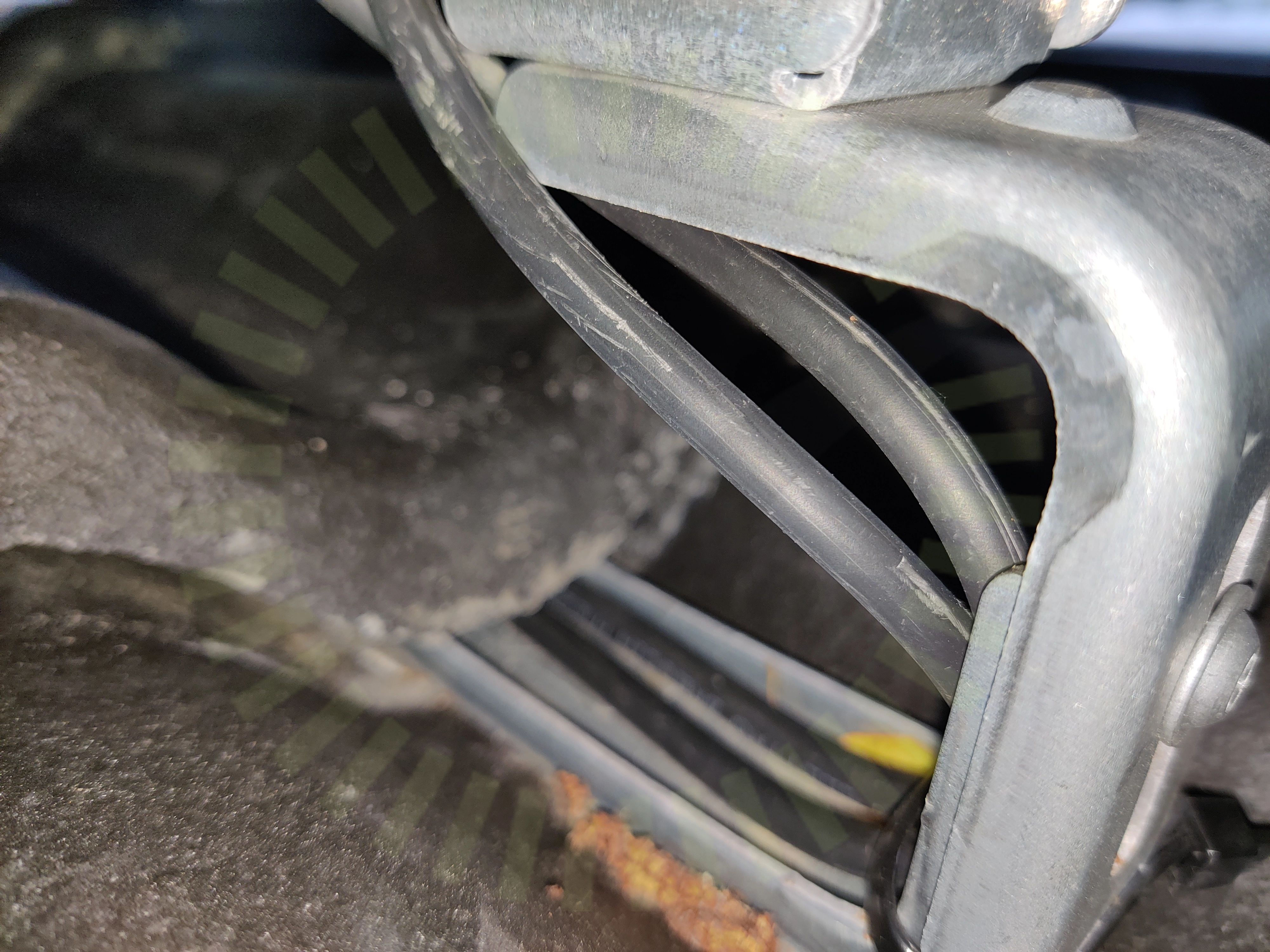

5.3 Likströmskabel: Skarp kant

Inte godkänd

Kabeldragning ska vara utförd så att det finns en betryggande säkerhet mot skador på kablar och kontaktdon på grund av yttre påverkan.

SEK 457 (26.1)

5.4 Montagesystem: Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

Tillverkarens anvisningar

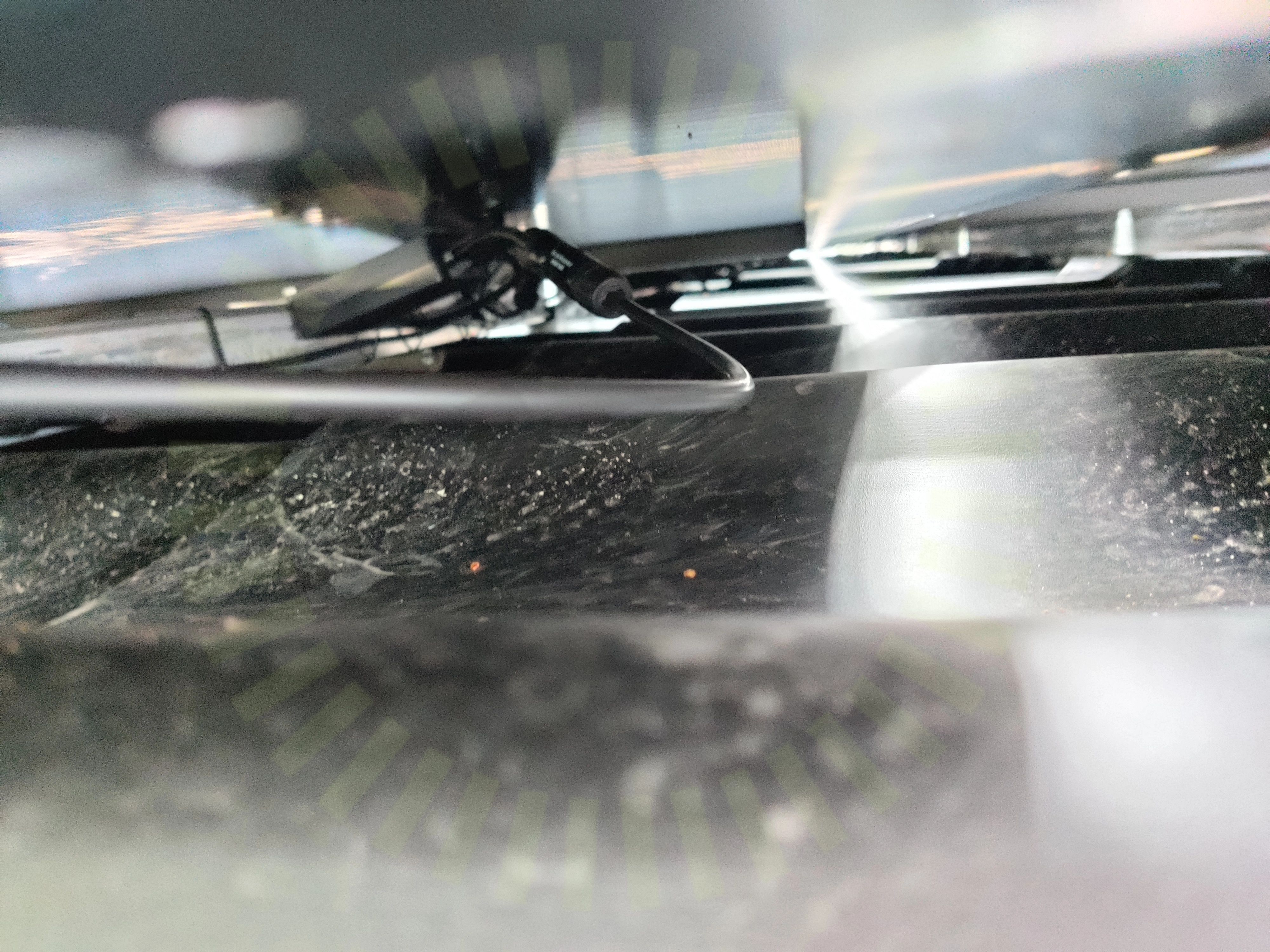

5.5 Likströmskabel: Uppfästning

Inte godkänd

Kablar ska monteras så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

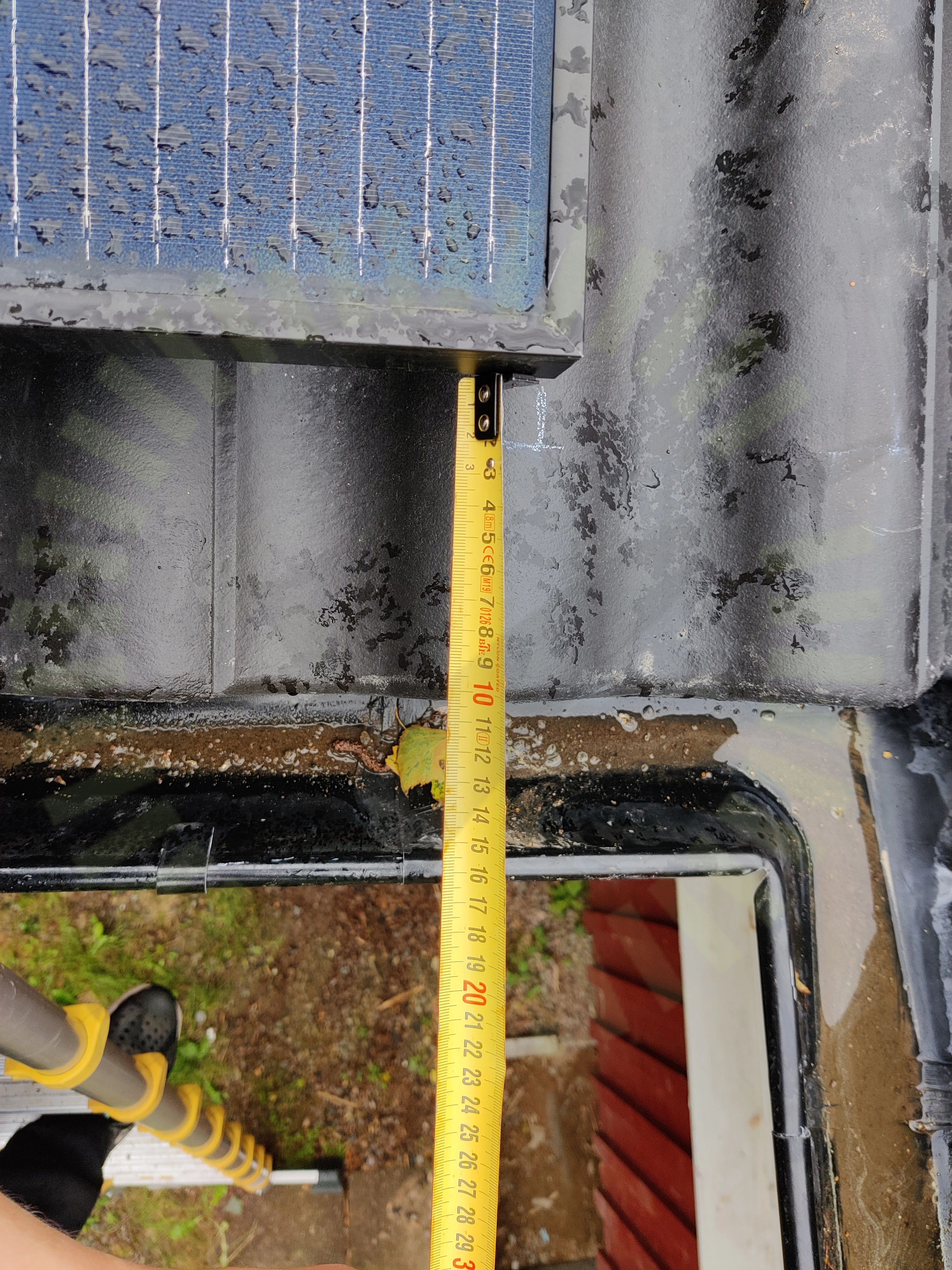

5.6 Montagesystem: Säkerhetsavstånd

Inte godkänd

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens anvisningar

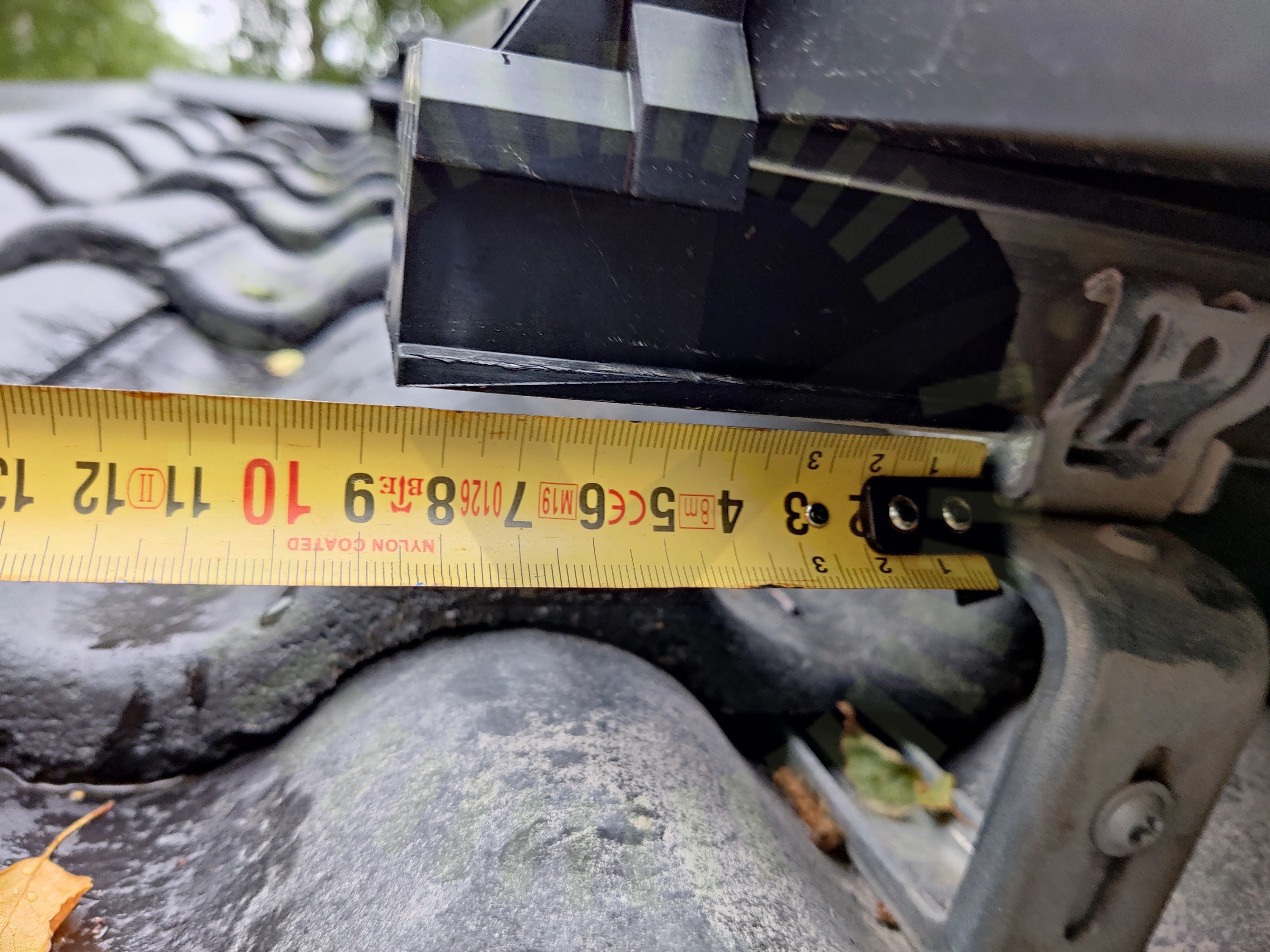

5.7 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/17

Betongkrok: AntalBetongkrok: BärläktBetongkrok: Klämmans omfångLikströmskabel: UVMontagesystem: DistansMontagesystem: SkadorMontagesystem: TaklutningPanelfäste: Panelramens tjocklekSkenor: InfästningSkenor: Slutfäste

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/8

6.1 Batteri: Placering: Utrymme

Inte godkänd

Stationära batterier ska installeras så att de är tillgängliga enbart för fackkunniga eller instruerade personer.

SS 436 40 00 (551.8)

Godkända kontrollpunkter

7/8

Batteri: El: KabelBatteri: El: KontakterBatteri: Placering: AvståndBatteri: Placering: Direkt solljusBatteri: Placering: Fastsäkring av produktBatteri: Placering: InfästningBatteri: Placering: Rakt stående

Huawei: SUN2000 10kTL-M0

Anmärkningar

7/24

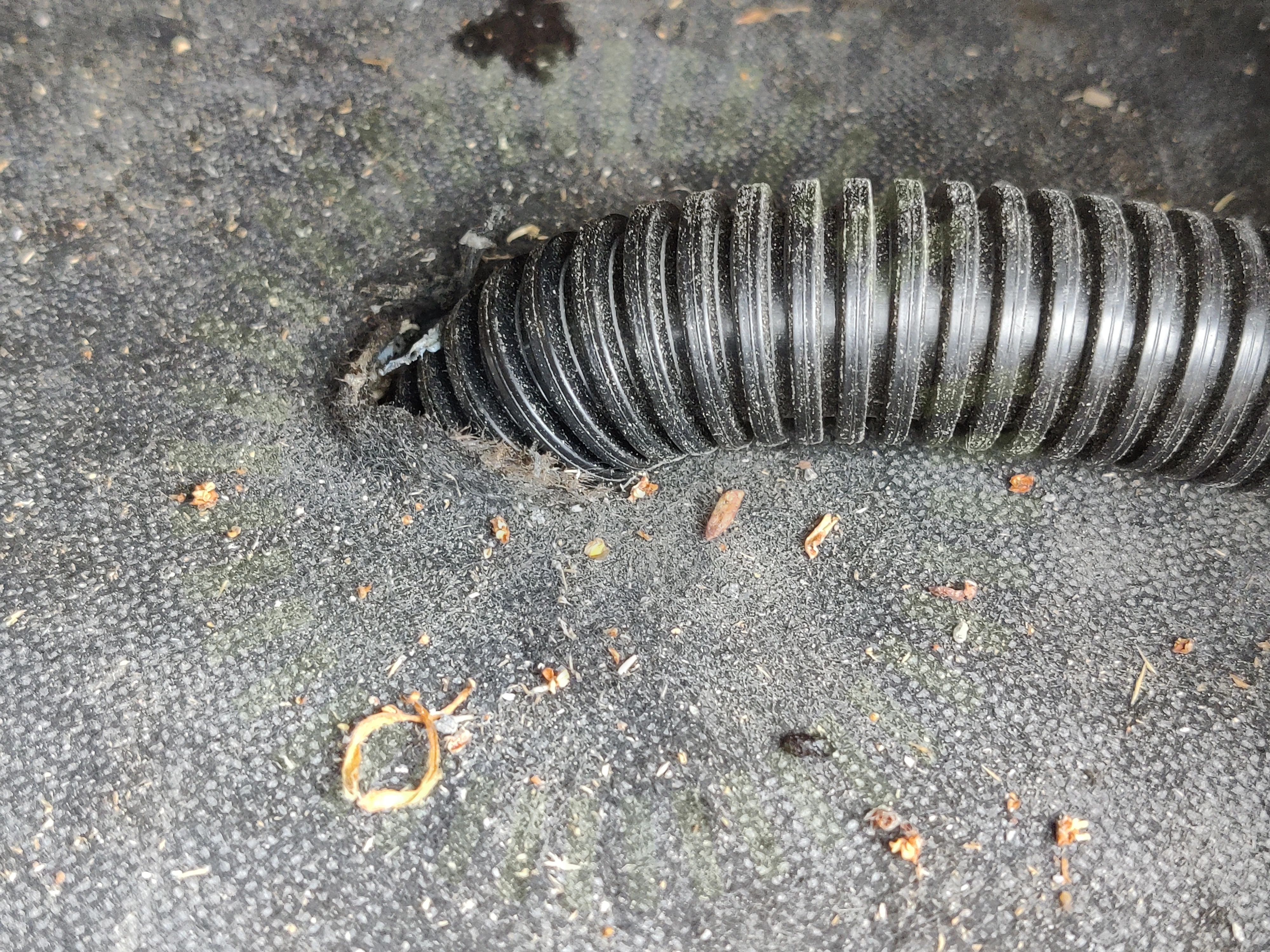

7.1 Transportsträckor DC: Genomföringar

Inte godkänd

Genomföringar är inte vädersäkrade på ett tillförlitligt sätt.

7.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

7.3 Växelriktare: Placering: Ventilation

Inte godkänd

Ventilationen bedöms vara otillräcklig för växelriktaren.

Tillverkarens anvisningar

7.4 Växelriktare: El: Dimensionering

Inte godkänd

Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster.

Tillverkarens anvisningar

7.5 Växelriktare: Placering: Avstånd

Inte godkänd

Om växelriktaren inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

7.6 Växelriktare: Placering: Utrymme

Inte godkänd

Växelriktaren bör placeras utom räckhåll för barn, djur och mekanisk påverkan.

Tillverkarens anvisningar

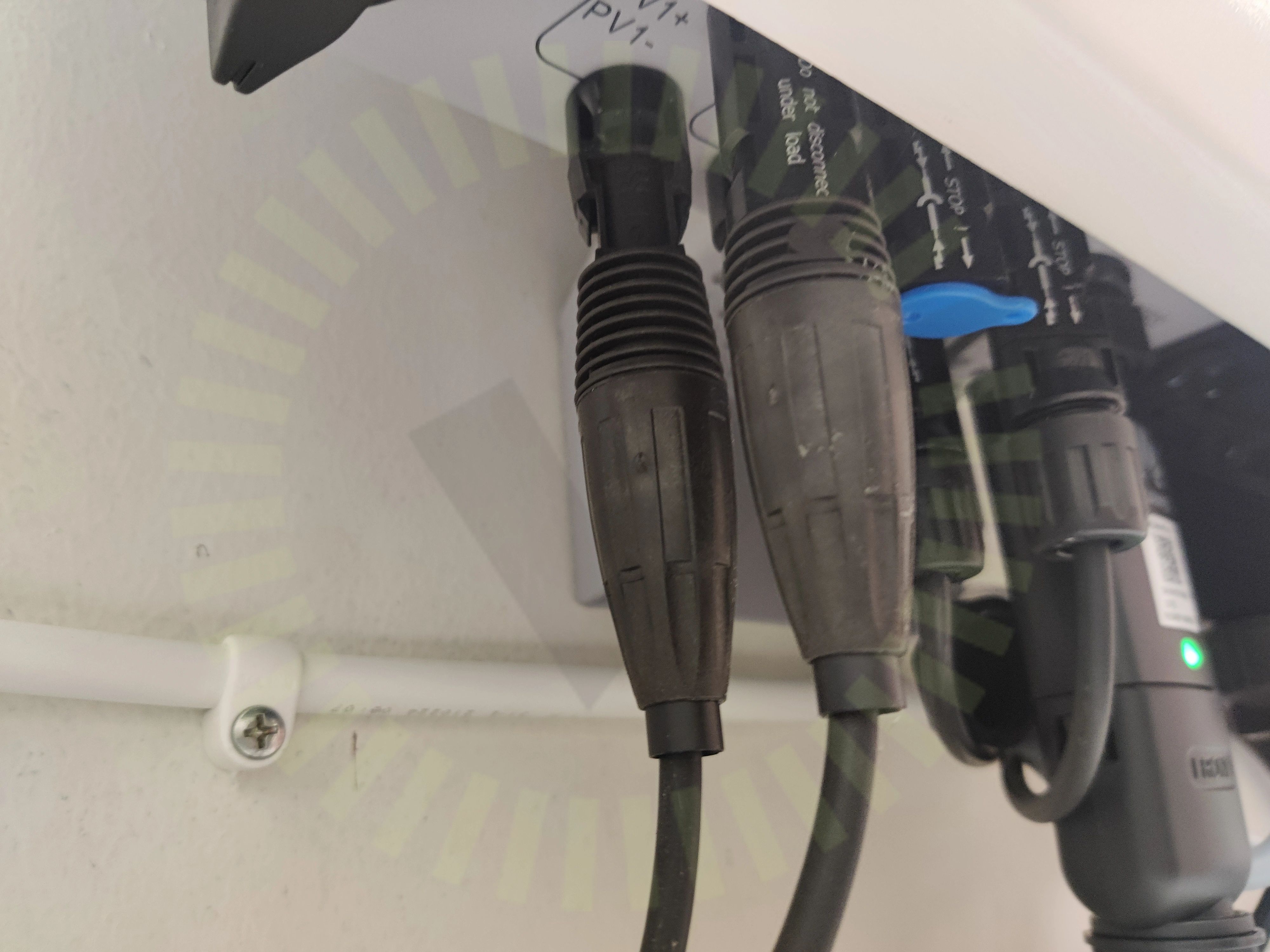

7.7 Växelriktare: El: Kontakter

Inte godkänd

Kontakter är inte från samma tillverkare. Kontakter som inte är kompatibla ökar risken för bränder och kan skada anläggningen.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

17/24

Transportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVäxelriktare: El: DubbelisoleradVäxelriktare: InternetVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Infästning

Huawei: SUN2000P - 375W

Godkända kontrollpunkter

6/6

Optimerare: DragavlastadeOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: Fastsäkring av produktOptimerare: PlaceringOptimerare: Placering

Longi: LR4-60HBD

Anmärkningar

5/24

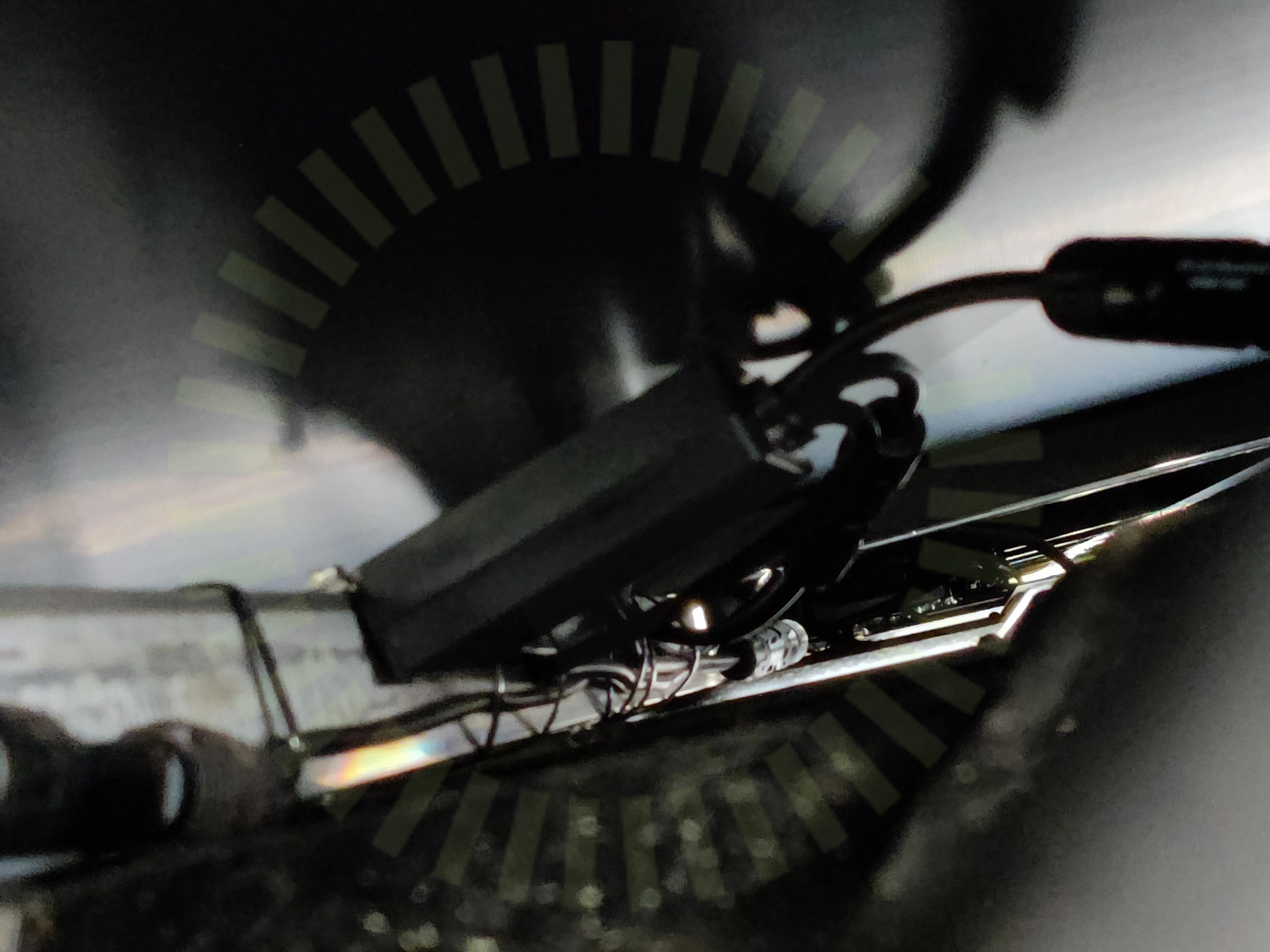

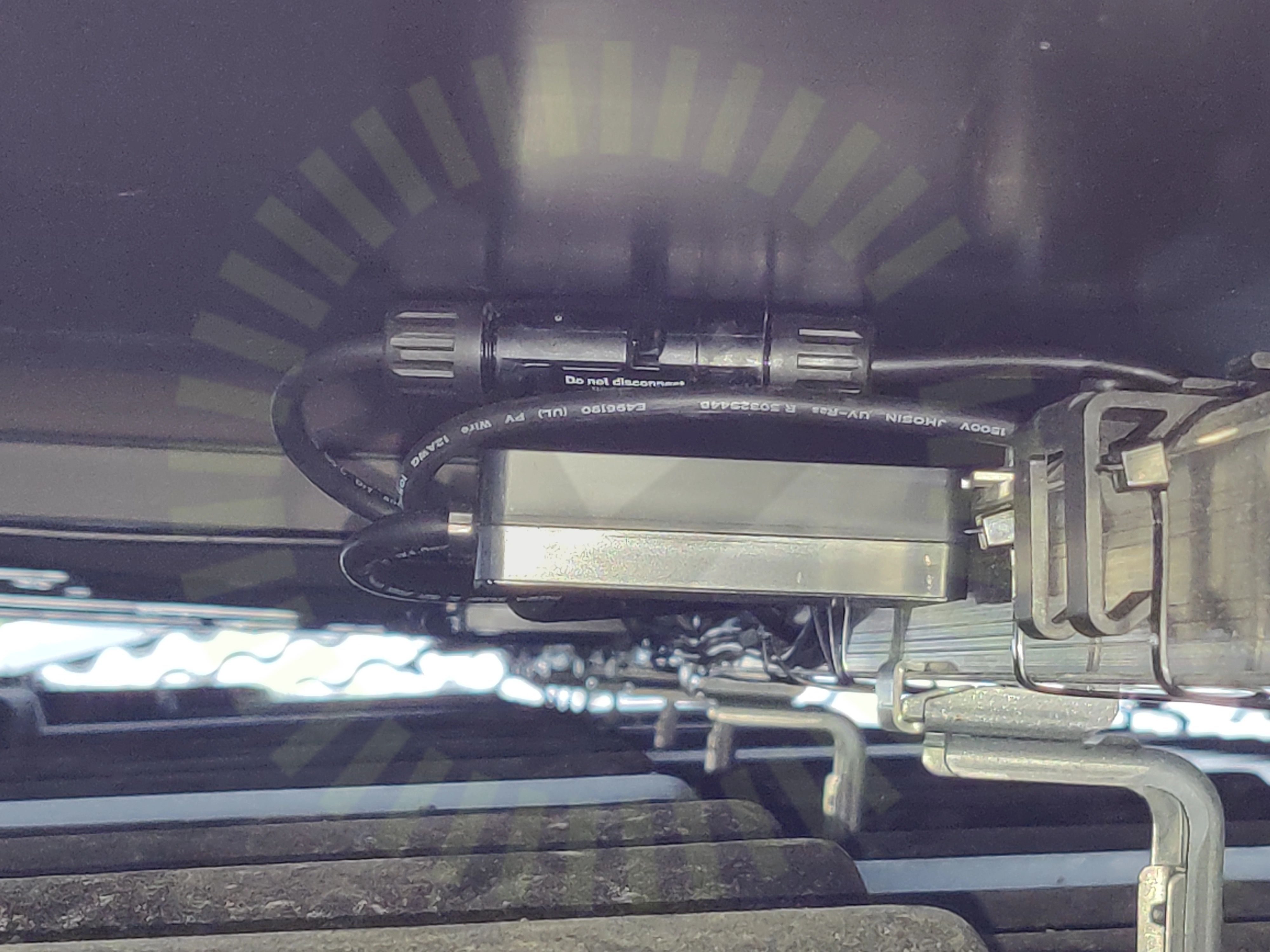

9.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

9.2 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

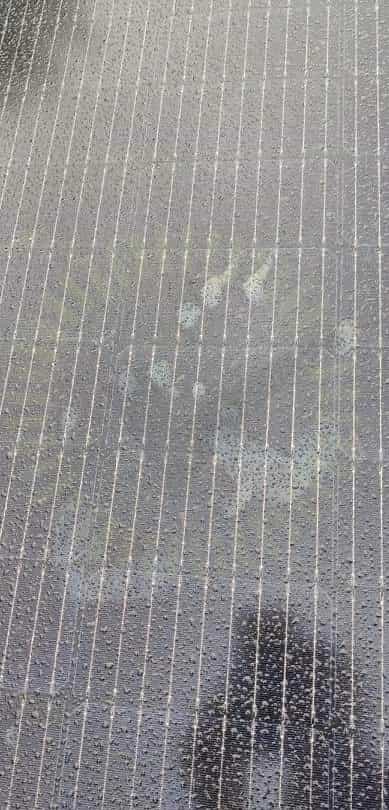

9.3 Solpaneler: Glas: Repor

Inte godkänd

Panelerna har synliga repor på glaset.

Tillverkarens montageanvisningar

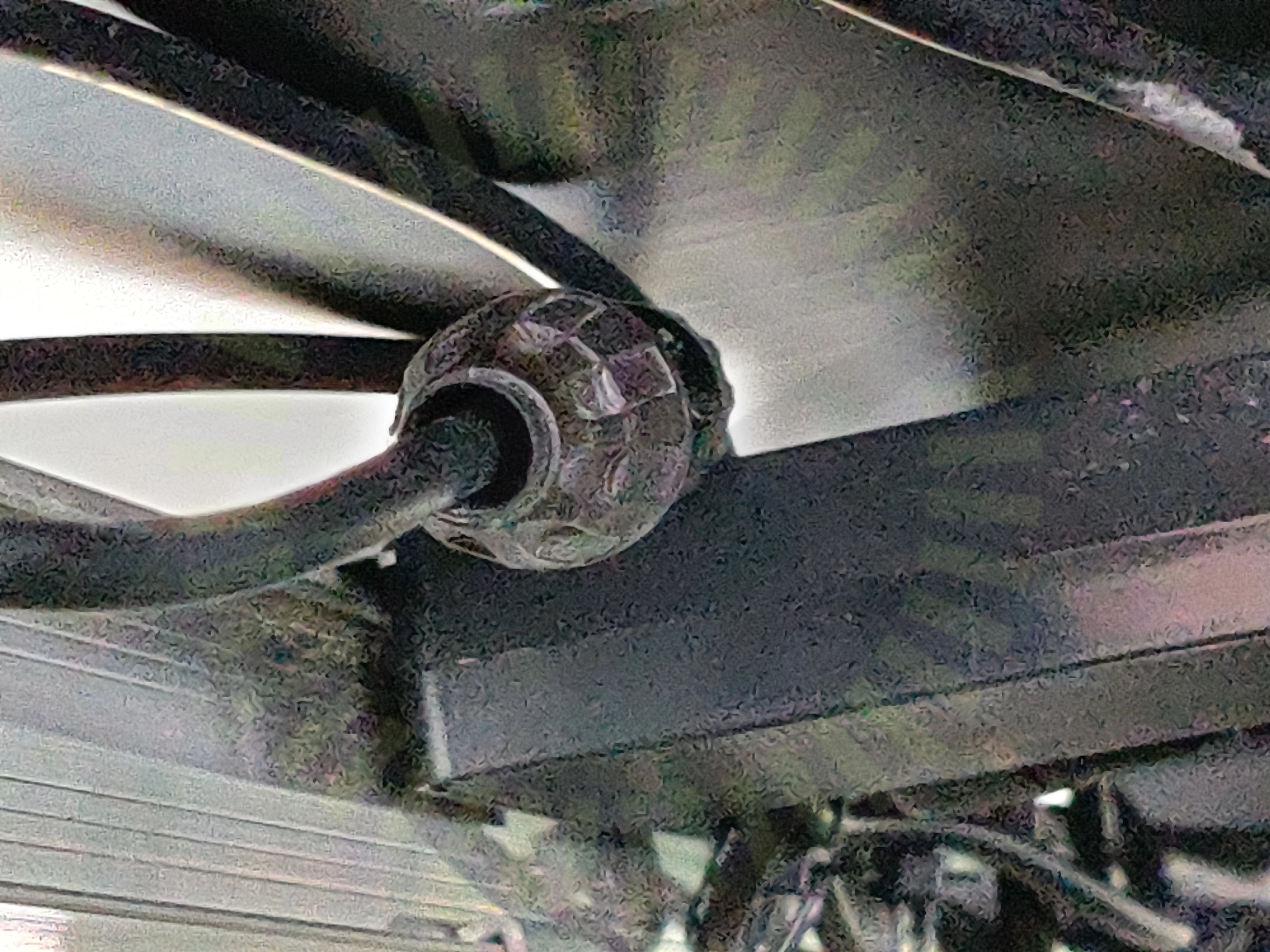

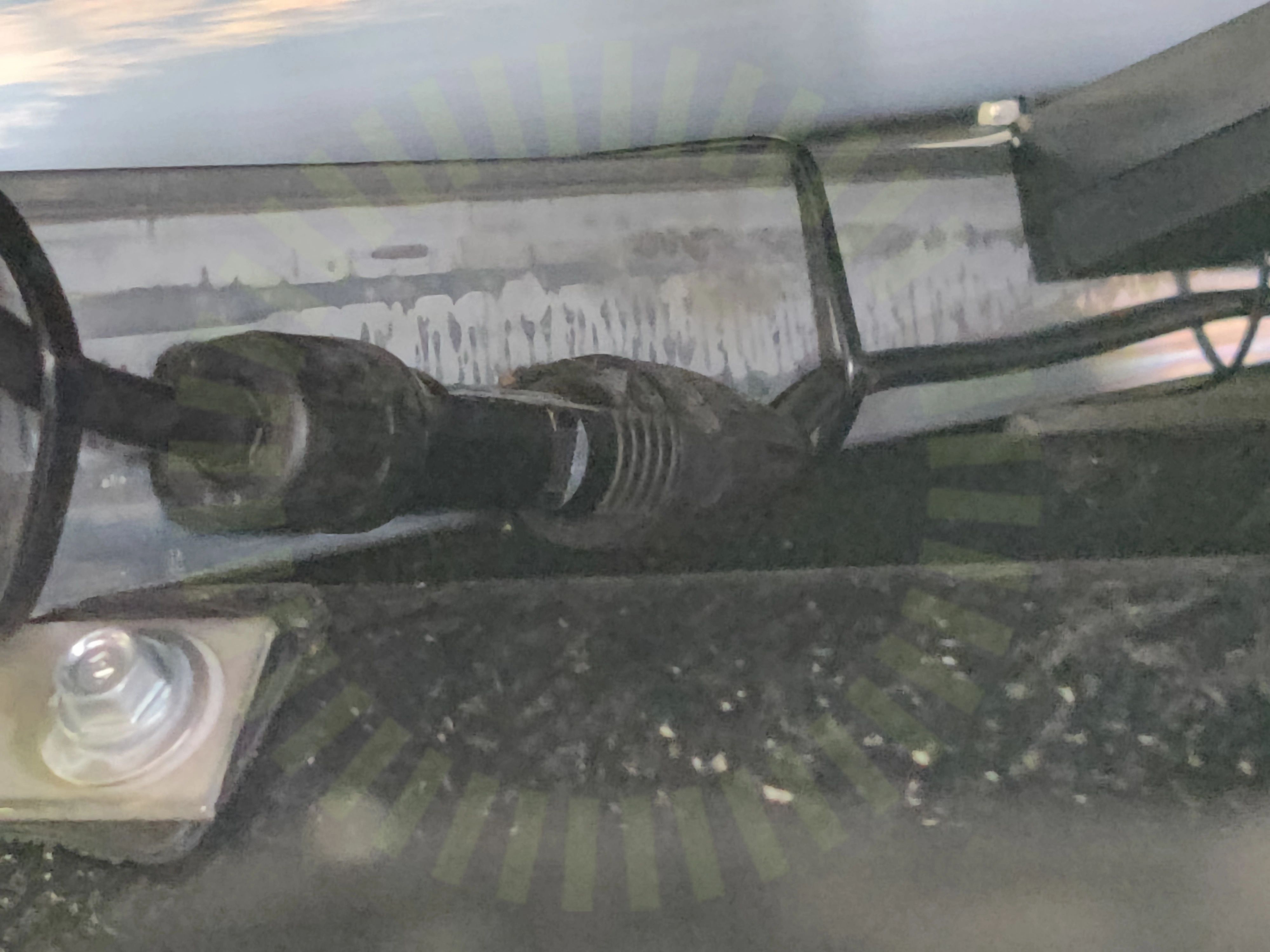

9.4 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma typ.

SS 436 40 00 (712.526.1)

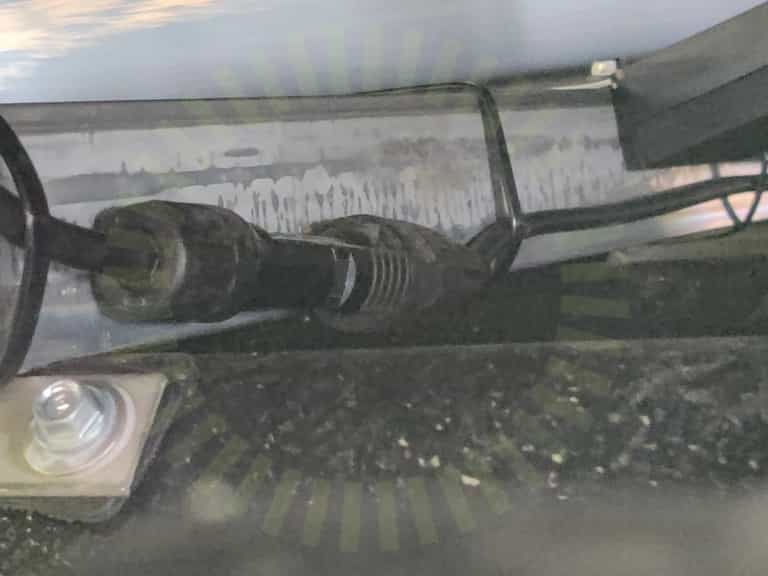

9.5 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma typ.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

19/24

Solpaneler: Avstånd till takSolpaneler: Avstånd till takSolpaneler: Bakstycke: ReporSolpaneler: Bakstycke: ReporSolpaneler: Fästen: PlaceringSolpaneler: Fästen: PlaceringSolpaneler: Glas: ReporSolpaneler: Kablar: DragavlastadeSolpaneler: Kablar: DragavlastadeSolpaneler: Ram: DräneringshålSolpaneler: Ram: DräneringshålSolpaneler: Ram: Färg/LimSolpaneler: Ram: Färg/LimSolpaneler: Ram: HålSolpaneler: Ram: HålSolpaneler: Ram: MellanrumSolpaneler: Ram: MellanrumSolpaneler: Ram: ReporSolpaneler: Ram: Repor

Schletter: SingleFix-V

Anmärkningar

4/11

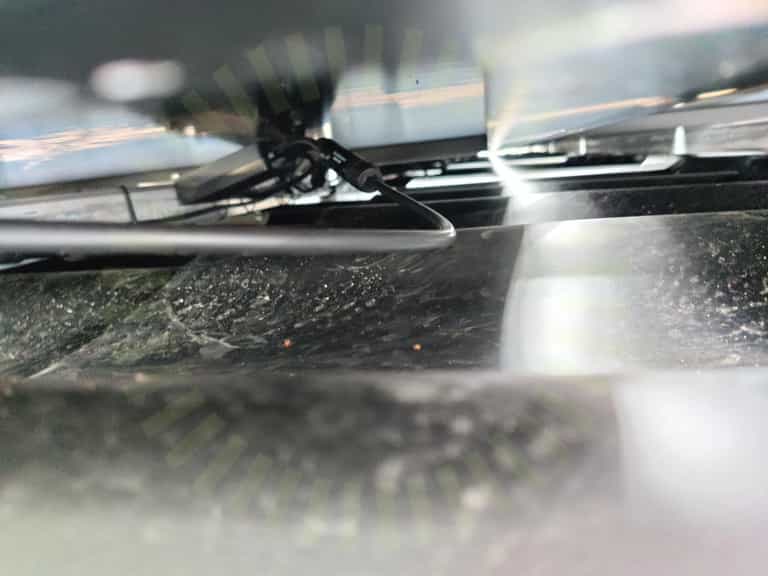

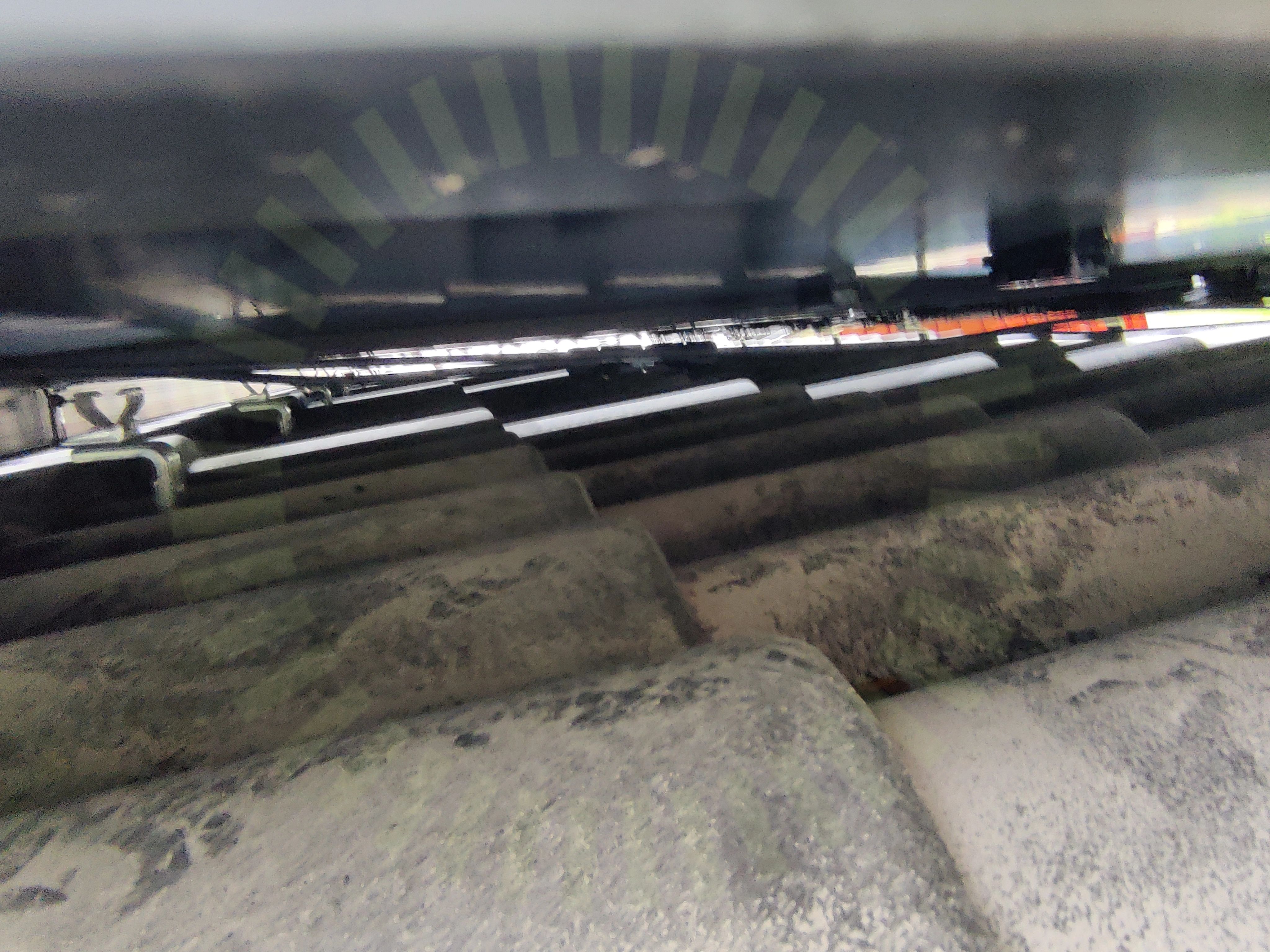

10.1 Likströmskabel: Uppfästning

Inte godkänd

Kablar ska monteras så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

10.2 Montagesystem: Skador

Inte godkänd

Tillverkaren tillåter inte att några extra hål eller skador görs i materialet.

Tillverkarens anvisningar

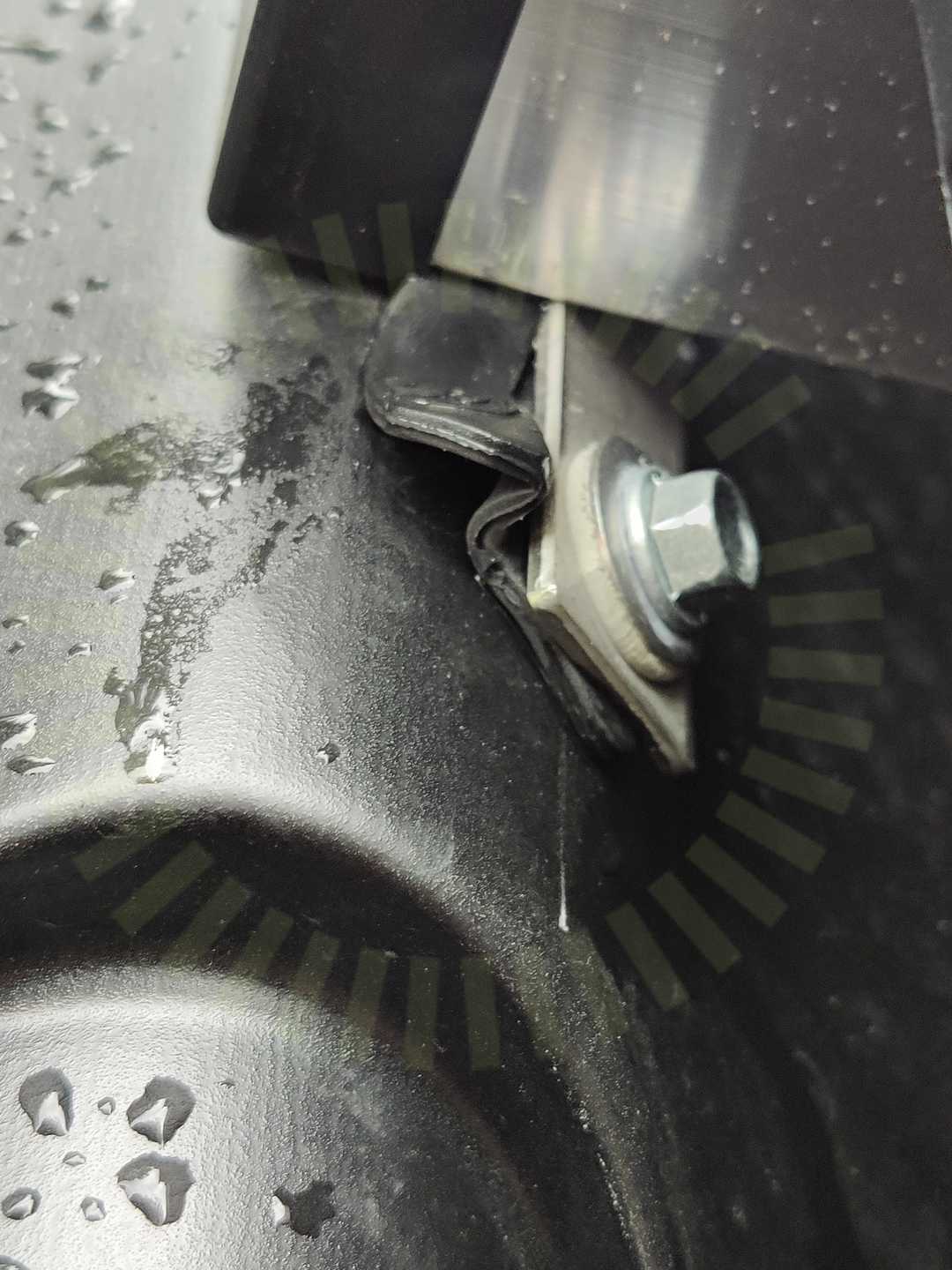

10.3 Skena: Infästning

Inte godkänd

Skenan är inte fäst enligt anvisningar.

Tillverkarens anvisningar

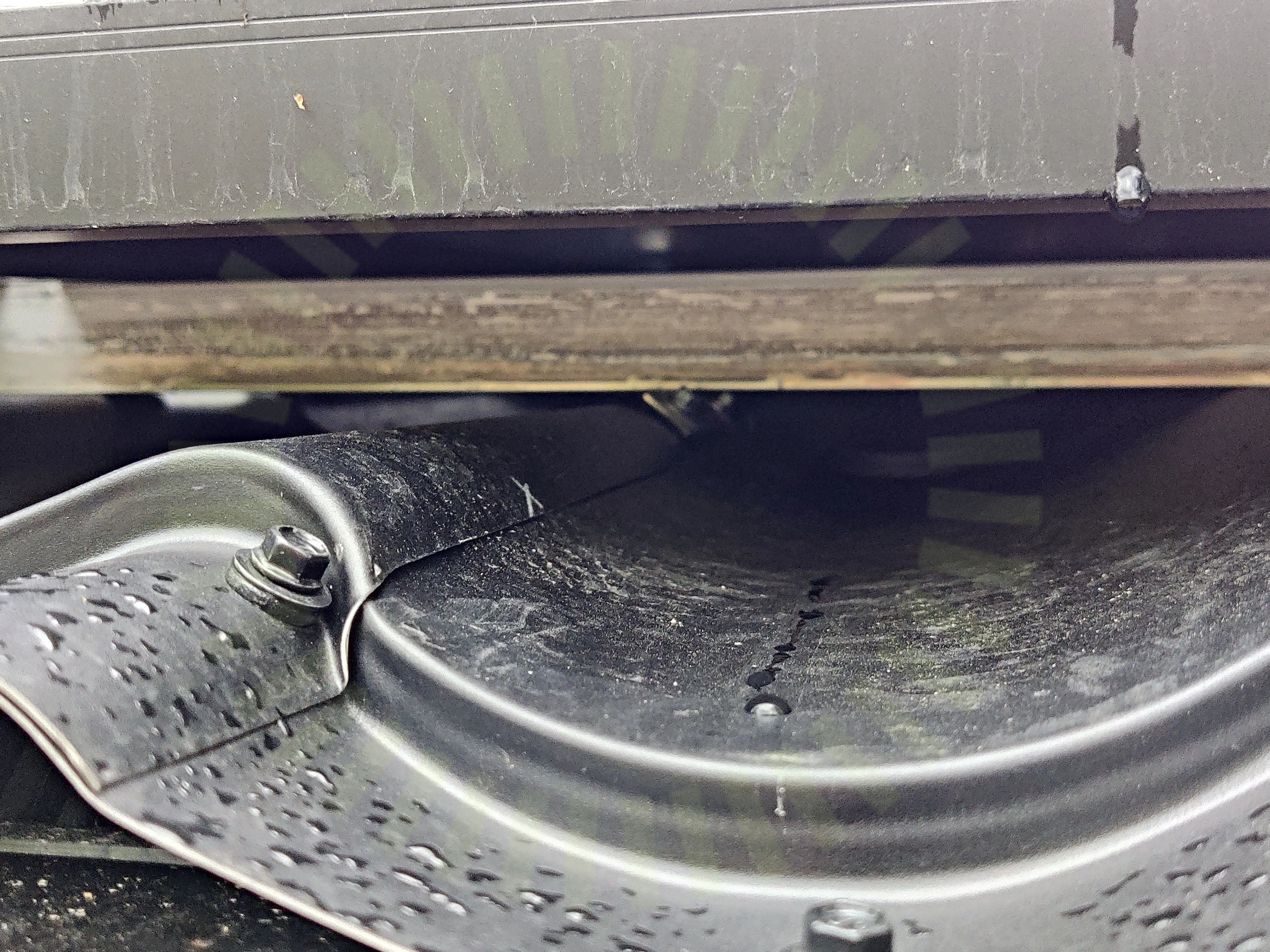

10.4 Skena: Placering

Inte godkänd

Skenans placering stämmer inte med tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

7/11

Likströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: UVMontagesystem: DistansMontagesystem: Främmande materialSkenor: Termisk brytpunktTakplåt: Tjocklek
