Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Alstra

Datum

23 januari 2023

Ort

Löddeköpinge, Skåne län
Dragavlastade
Skenskarvar
Infästningar i råspont
89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-DD05A(II)/.08(II)/.09(II)
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareFronius: SYMO 15.0-3-M
Alstra

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Fronius: SYMO 15.0-3-M

Anmärkningar

2/32

1.1 Informering av solceller

Inte godkänd

Skylt saknas.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

1.2 Internet

Inte godkänd

Kunden saknar smartkort för att få appen m.m för att fungera.

Tillverkarens anvisningar

Godkända kontrollpunkter

30/32
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDimensioneringDirekt solljusHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkelVärmeutveckling

K2: SingleRail: CrossHook 3S

Anmärkningar

3/20
Infästningar i råspont

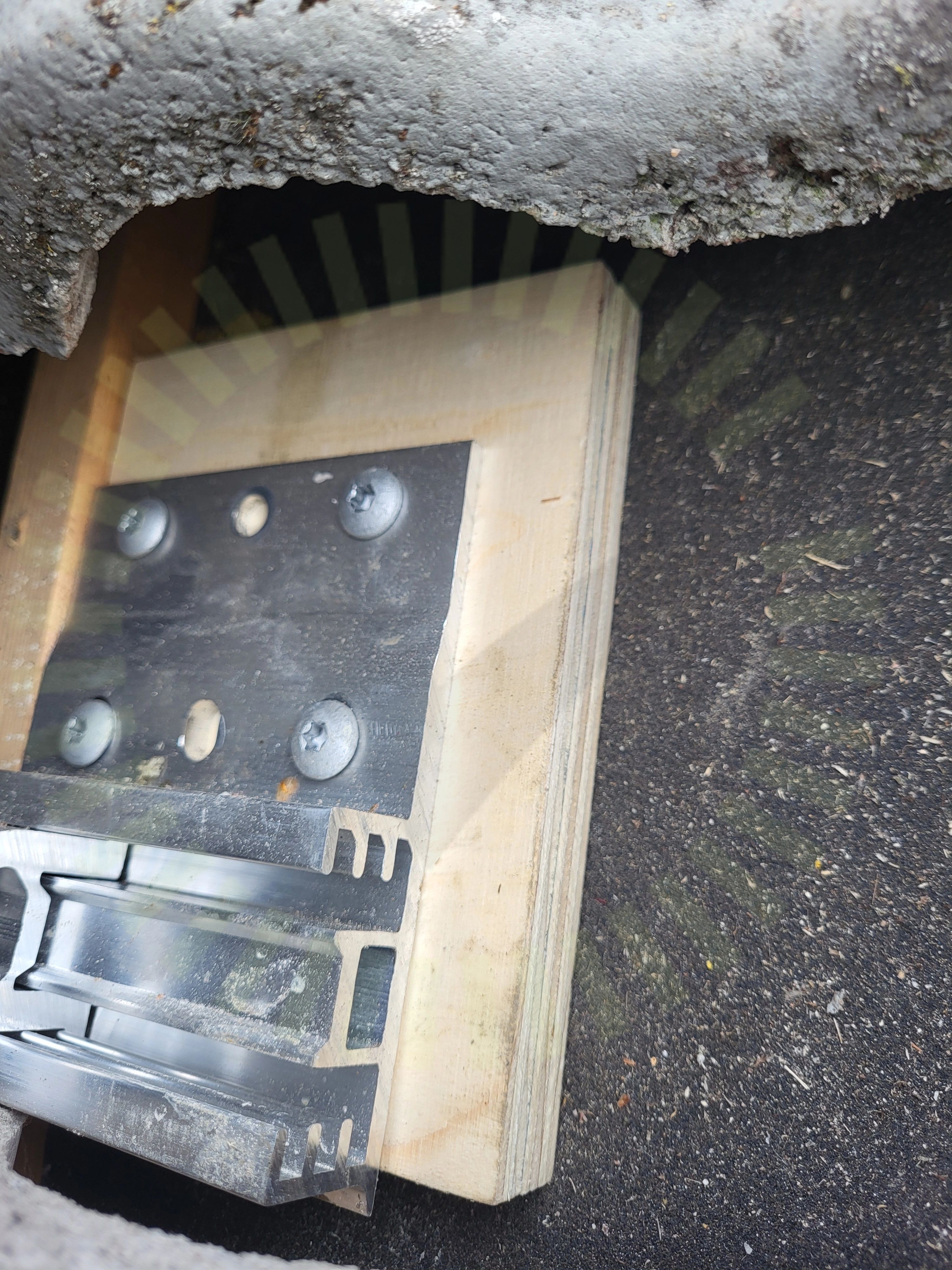

2.1 Infästningar i råspont

Inte godkänd

Sista skenan sitter inte i takstol utan i råspont . Detta montage i råsponten är inte korrekt utfört. Basplattan har fel mått 150mm x 120mm (ska vara 250 x 250). Basplattan är inte heller fastskruvad med rekommenderade skruvar utan endast med fästets skruvar.

Tillverkarens anvisningar
Takpannor under betongkrok

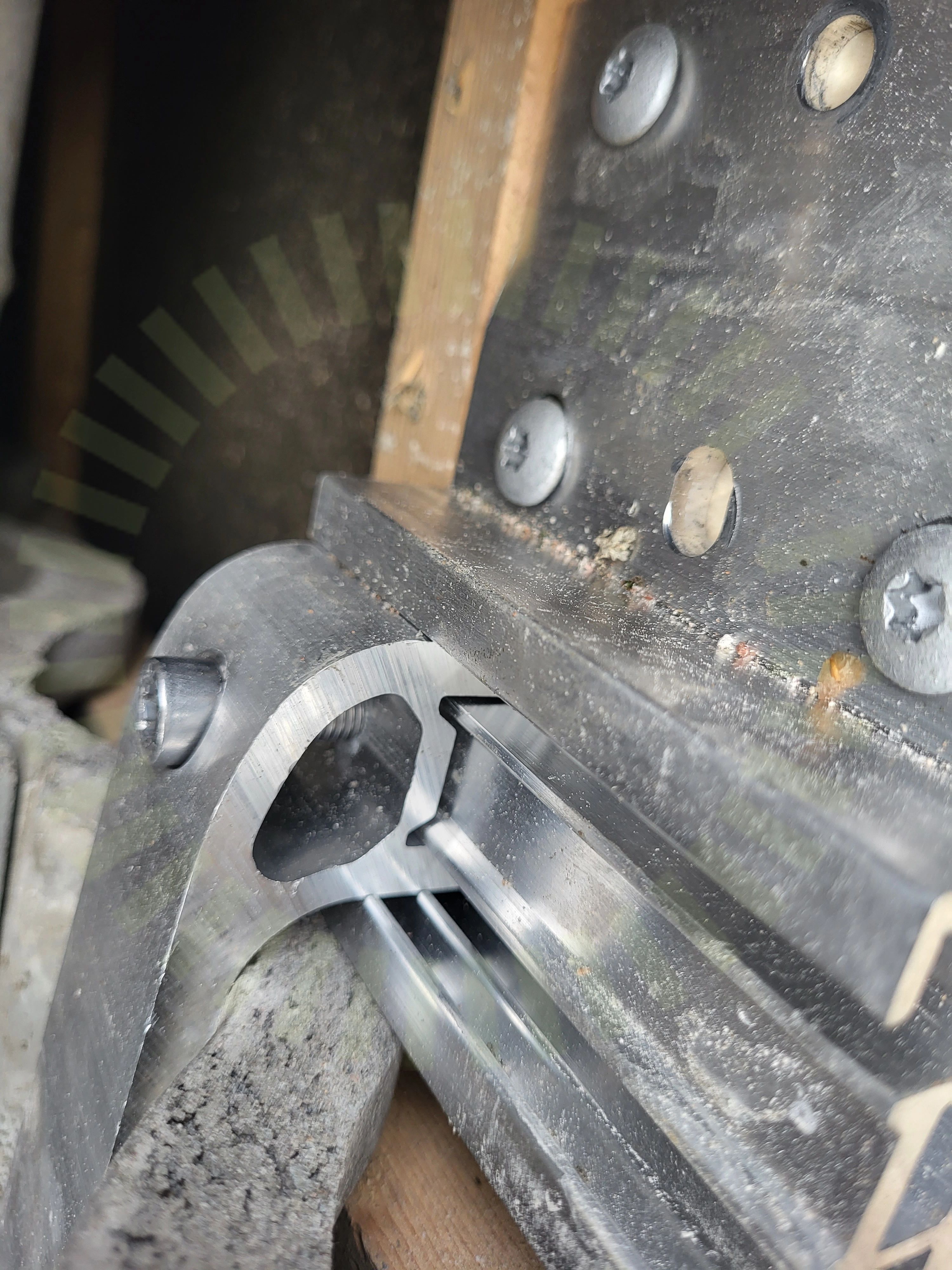

2.2 Takpannor under betongkrok

Inte godkänd

Krokarna ligger emot underliggande pannor.

SingleRail System with roof hooks ASSEMBLY MANUAL, sidan 13
Skenskarvar

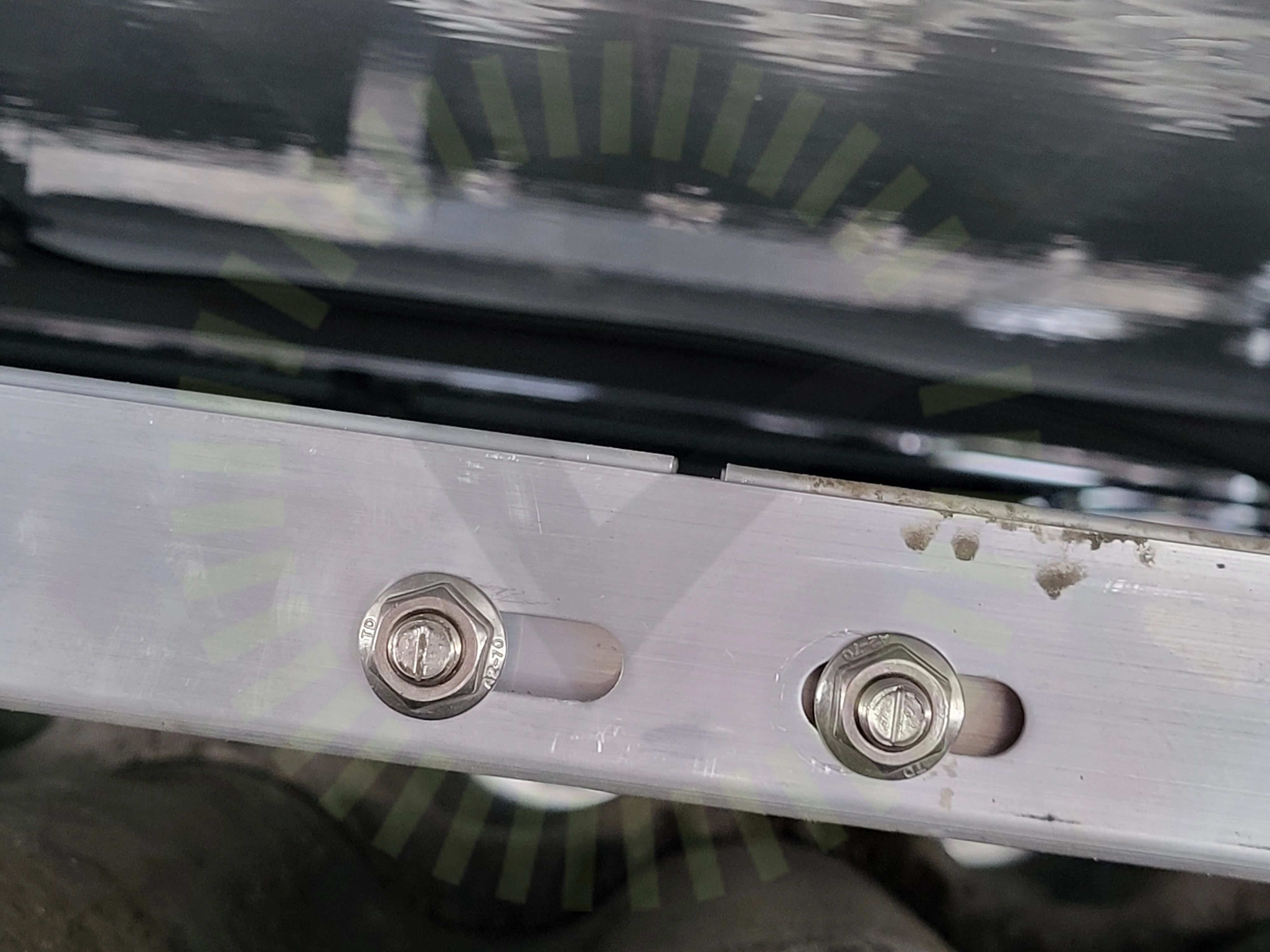

2.3 Skenskarvar

Inte godkänd

Skenorna är inte helt ihop tryckta.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/20
Främmande materialFörutsättningarInfästningar i takstolInfästningarnas CC måttKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSlutklämmorSnö- och VindlastberäkningUrspårning av betongpannorVäderbeständigt material

Ej tillgängligt vid besiktning

1/20
Takgenomföring

Trina: TSM-DD05A(II)/.08(II)/.09(II)

Anmärkningar

1/12
Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/12
DragavlastadeDräneringshålFästenas placeringFästenas storlekFörbindelse av kontakterFöremål BakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Växelriktare

Anmärkningar

1/1
Kabel till smartmätare

4.1 Kabel till smartmätare

Inte godkänd

Kabel till smartmätare är klämd så den har gått i sönder.
