1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.2
Installation genom
PPAM Solkraft
Datum
21 mars 2024
Ort
Tumba, Stockholms län
87% godkända13% ej godkända
Om installationen
PanelerPPAM: Onyxium Nano 420-430Wp
Montagesystem Chiko: Tile Roof System Tulip Hook
VäxelriktareSMA: SUNNY TRIPOWER 15000TL-25000TL
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Tak 1, Chiko: Tile Roof System Tulip Hook
Anmärkningar
5/21

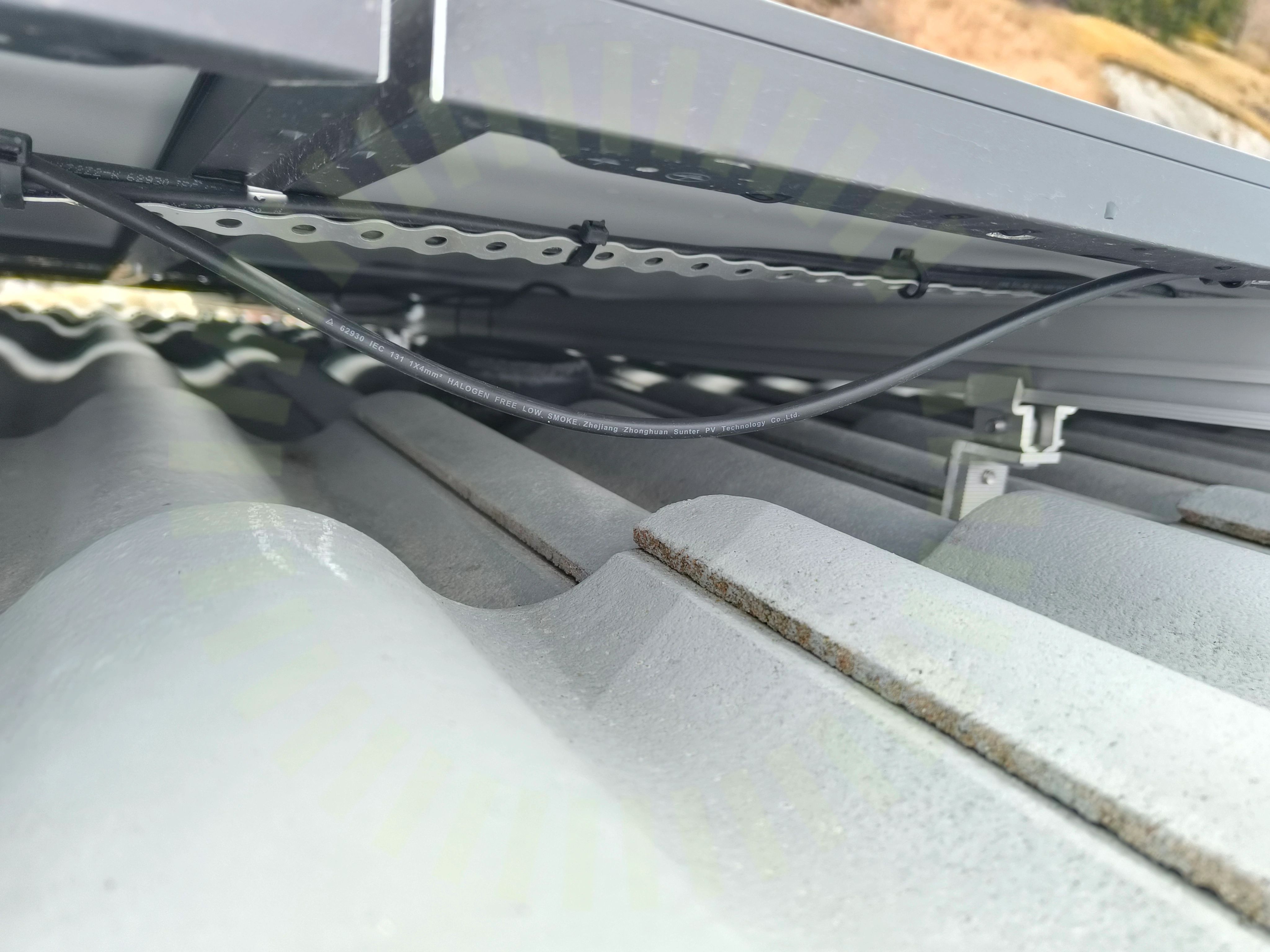

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

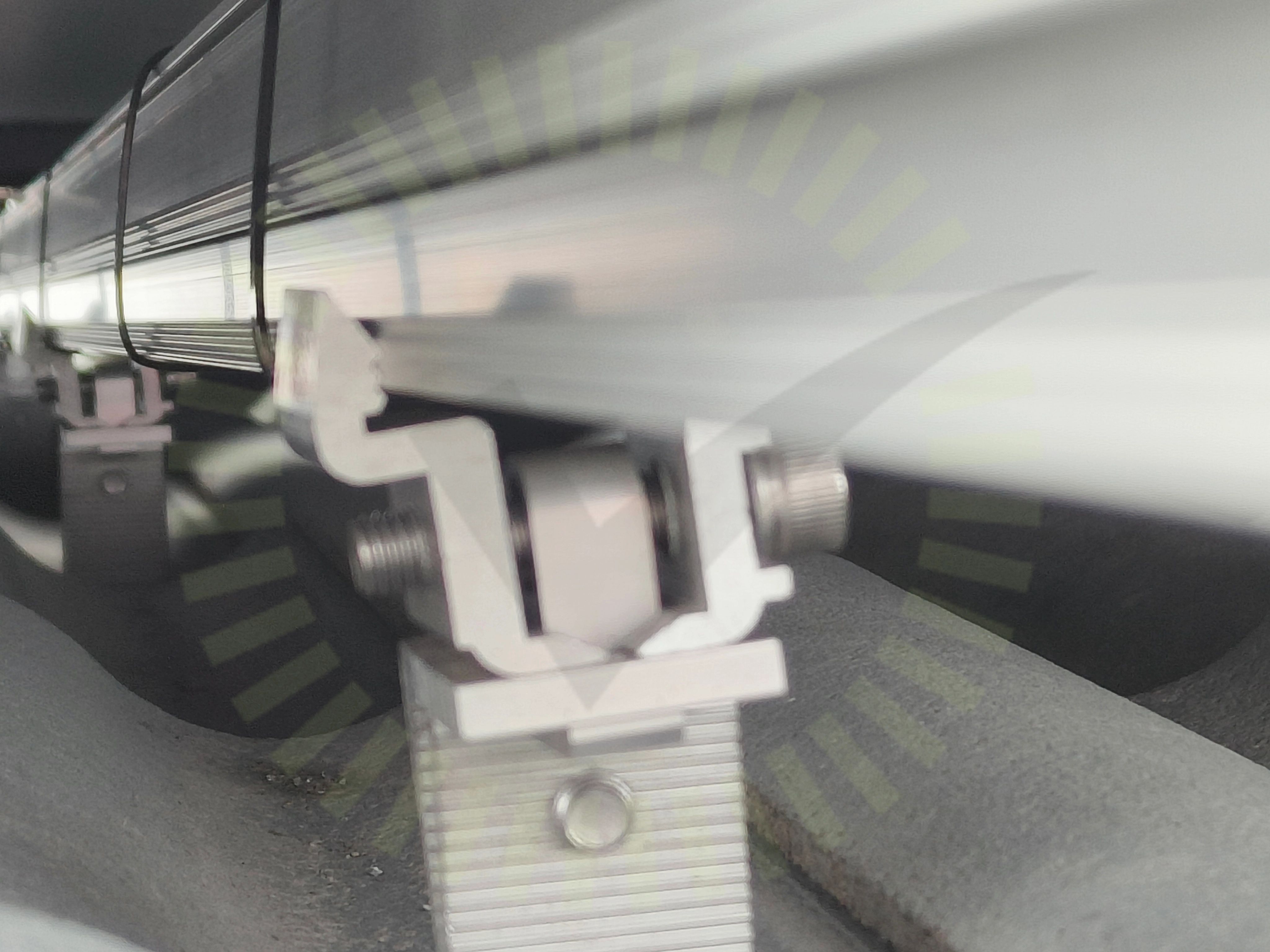

2.2 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
Tile Roof System Installation Manual CK-TR 20200710-V.02, Sida 6

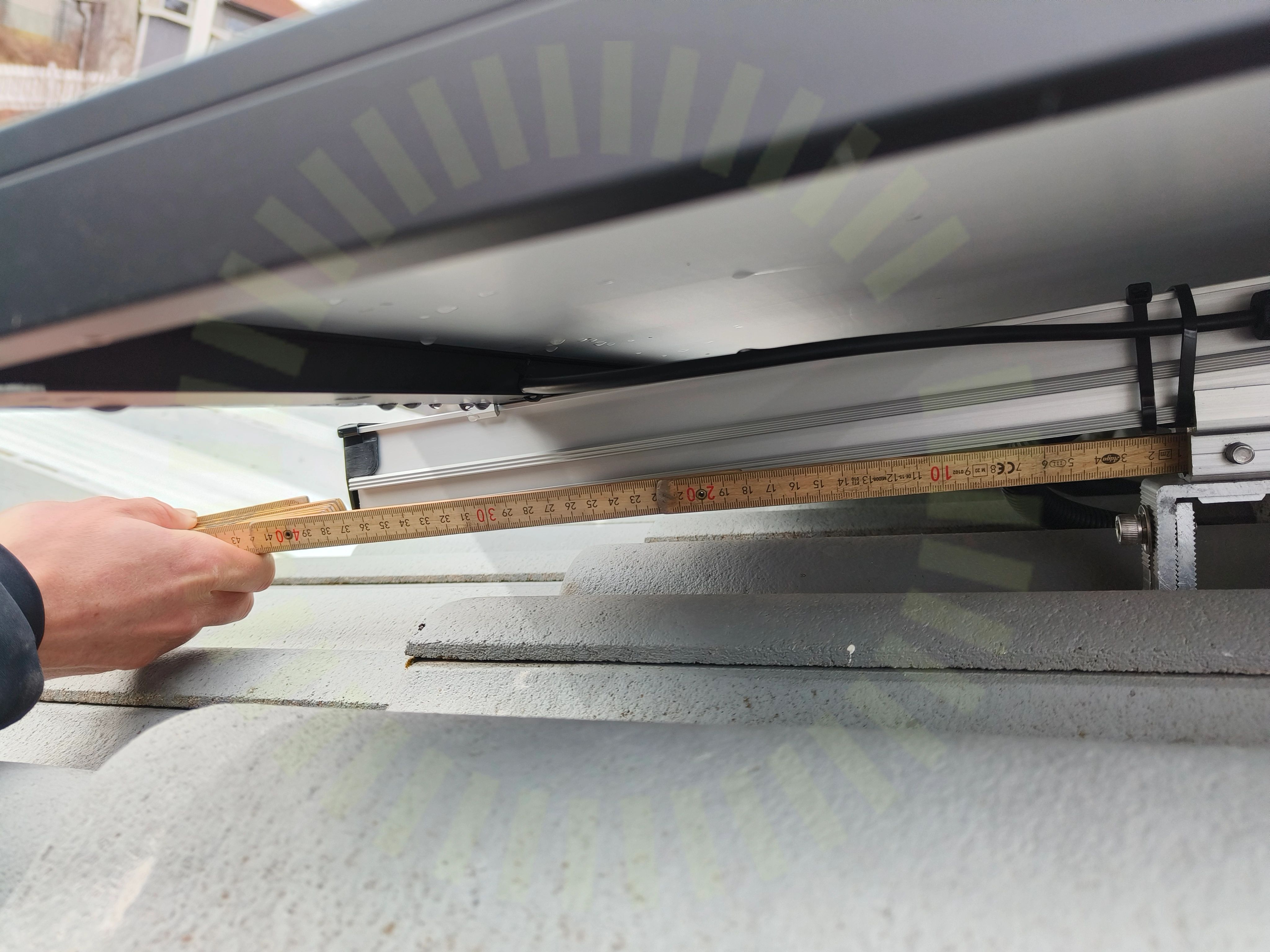

2.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Tile Roof System Installation Manual CK-TR 20200710-V.02, Sida 2
2.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
2.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt cirka 70 cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenors avstånd till modulkantSäkerhetsavståndTakets lutningVäderbeständigt materialÄndklämmor
Tak 1, PPAM: Onyxium Nano 420-430Wp
Anmärkningar
3/18

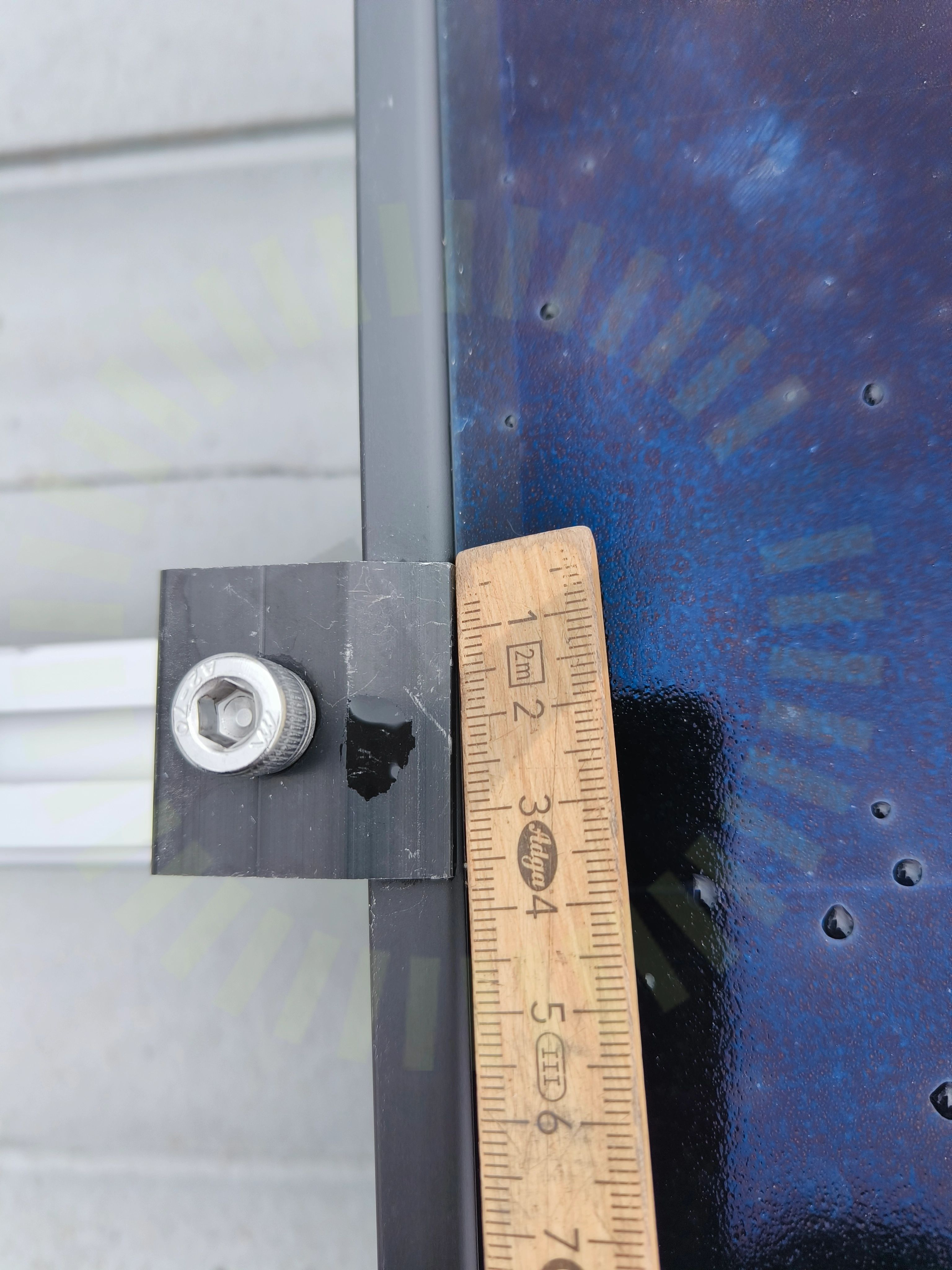

3.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 8

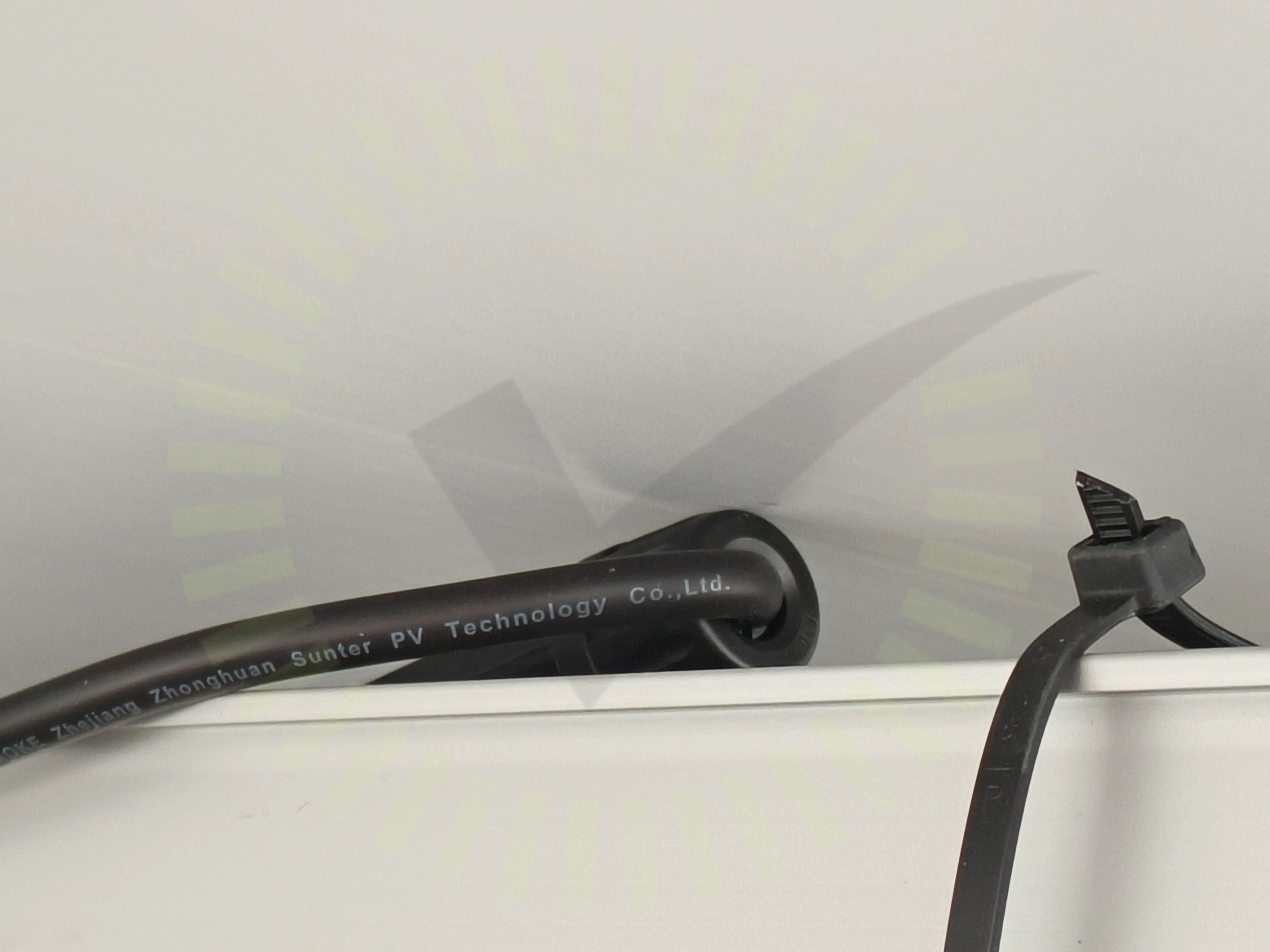

3.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 15

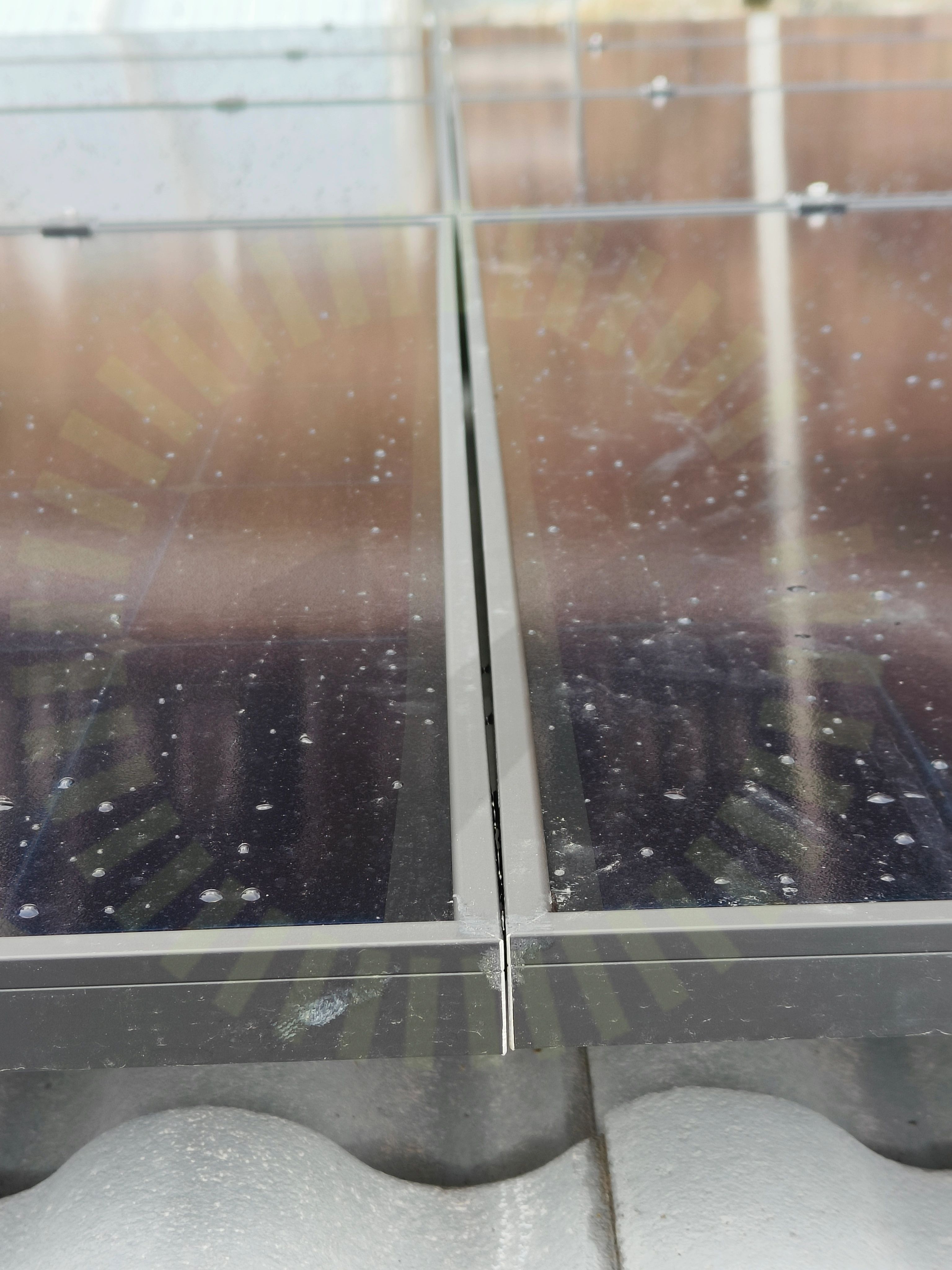

3.3 Panelramar separerade
Inte godkändPanelernas ramar ligger dikt an varandra.
Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 6
Godkända kontrollpunkter
15/18Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
1/4

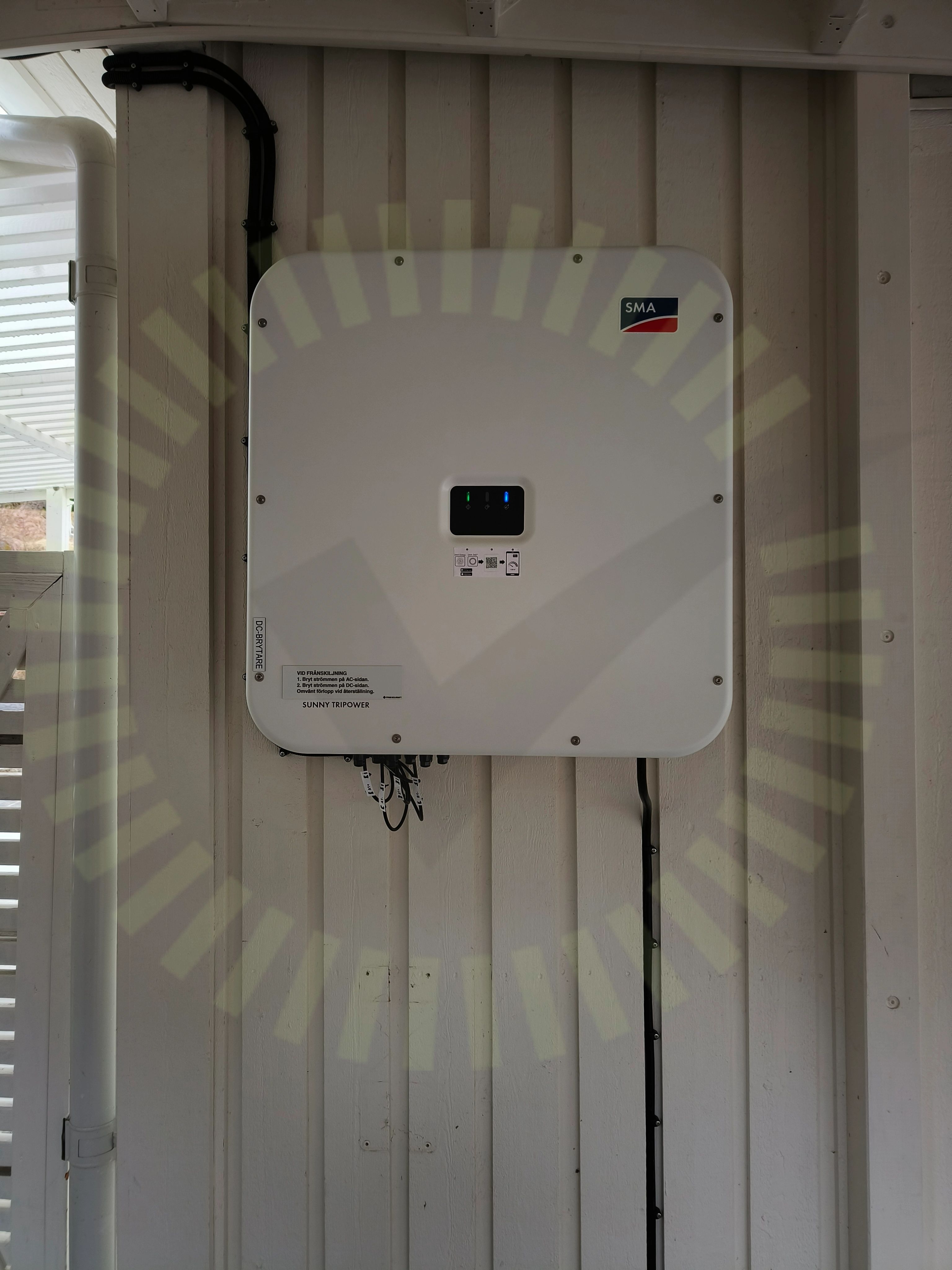

4.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/355.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

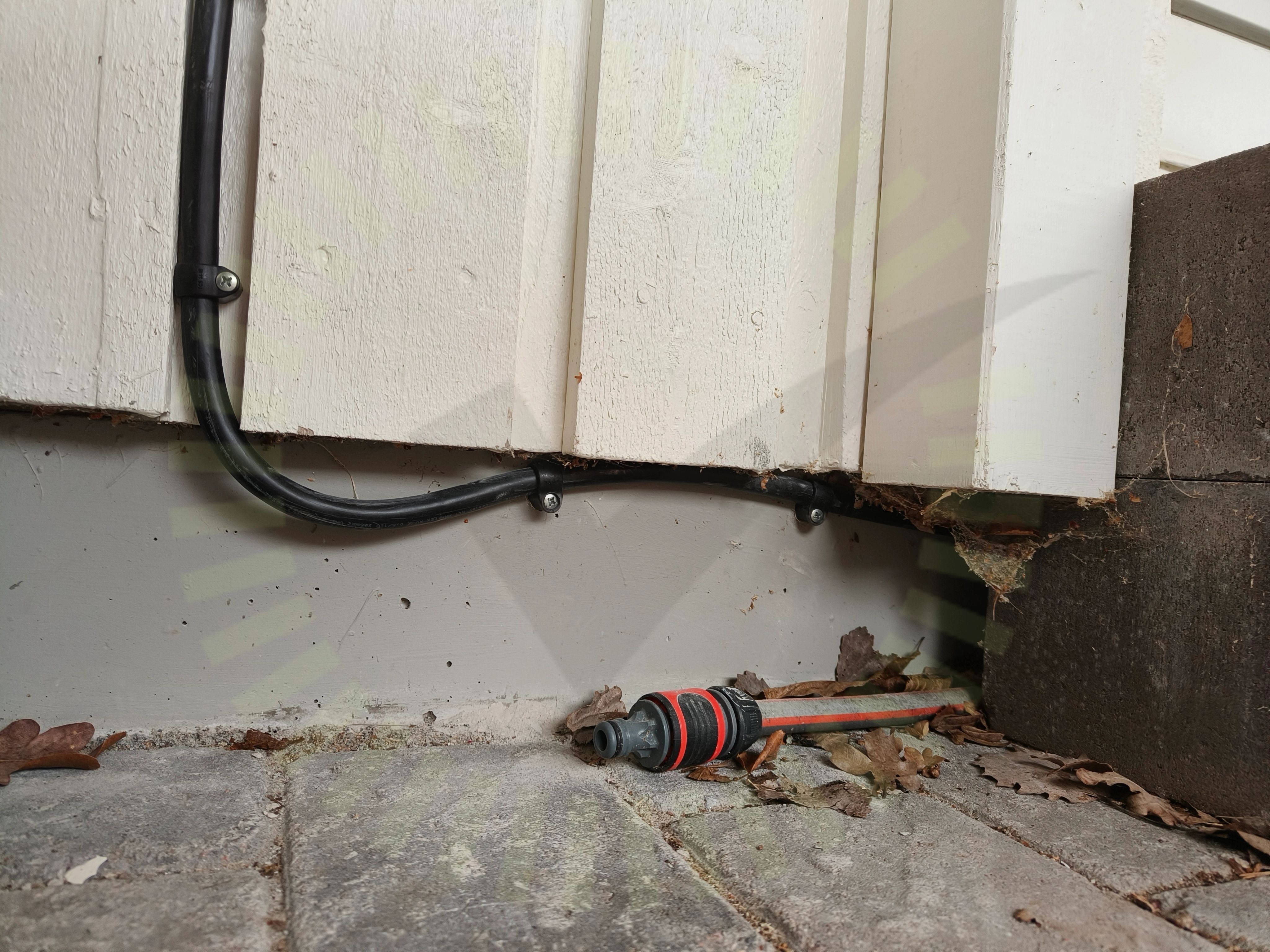

5.2 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)
Godkända kontrollpunkter
33/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
