Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

1KOMMA5°

Datum

6 september 2023

Ort

Bunkeflostrand , Skåne län
DC Kablage förläggning
DC Kablage skydd
Skarp kant
78% godkända22% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/8

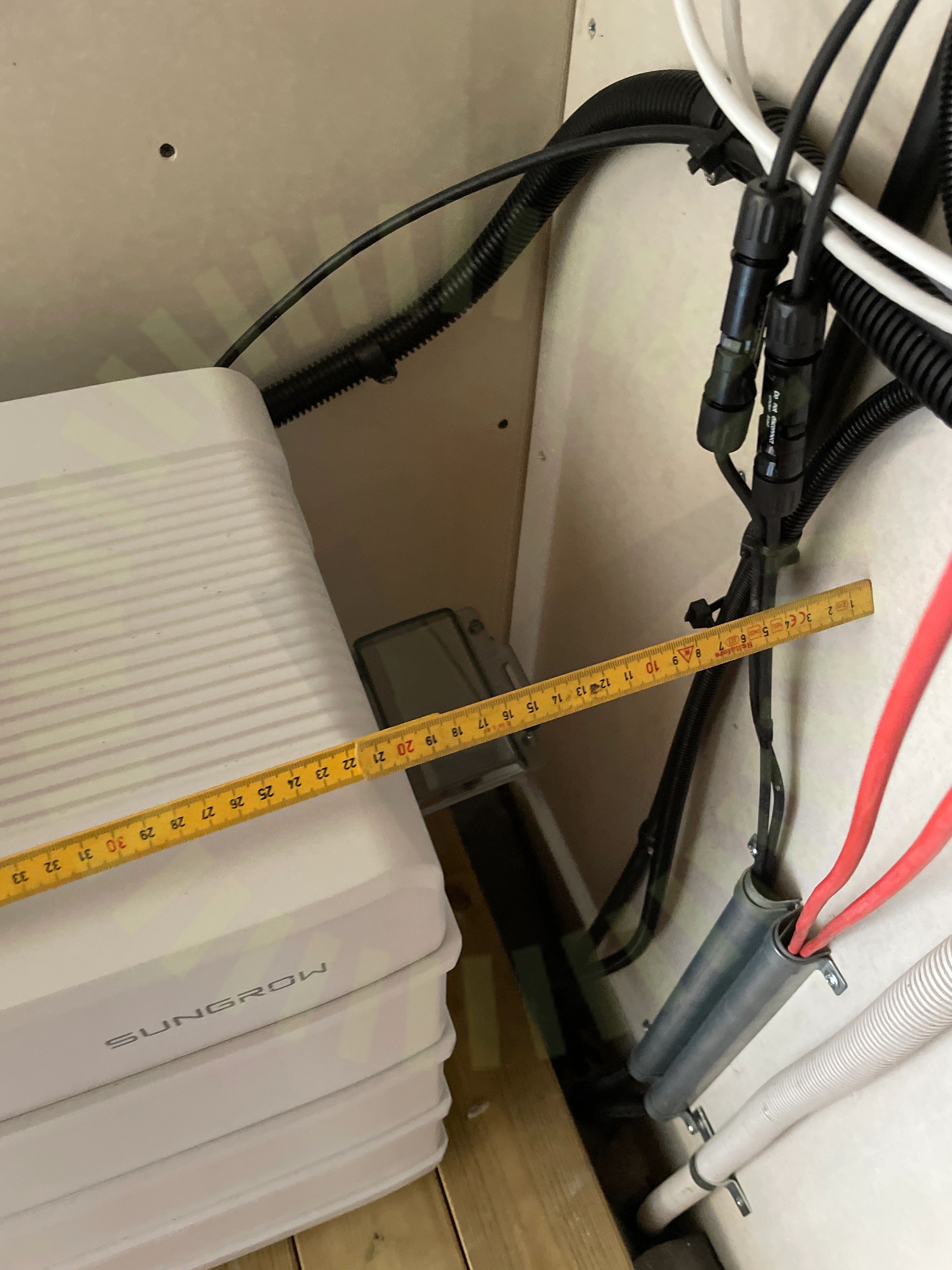

Avstånd

1.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

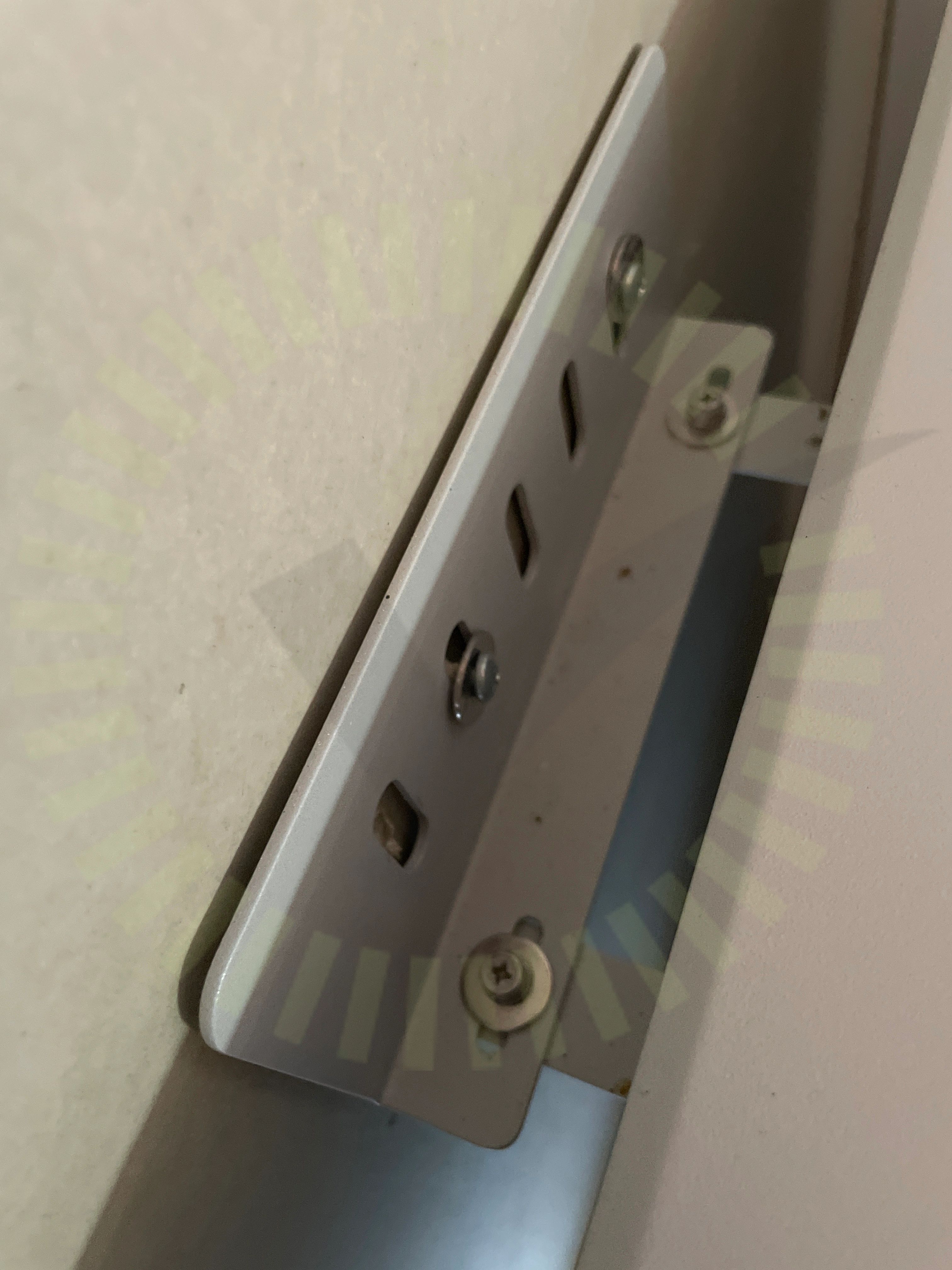

Infästning

1.2 Infästning

Inte godkänd

Väggkonstruktionen dåligt förankrat i vägg.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

6/8
KommunikationLockMiljökravPESkadorVinkel

Varselmärkning

Anmärkningar

1/5

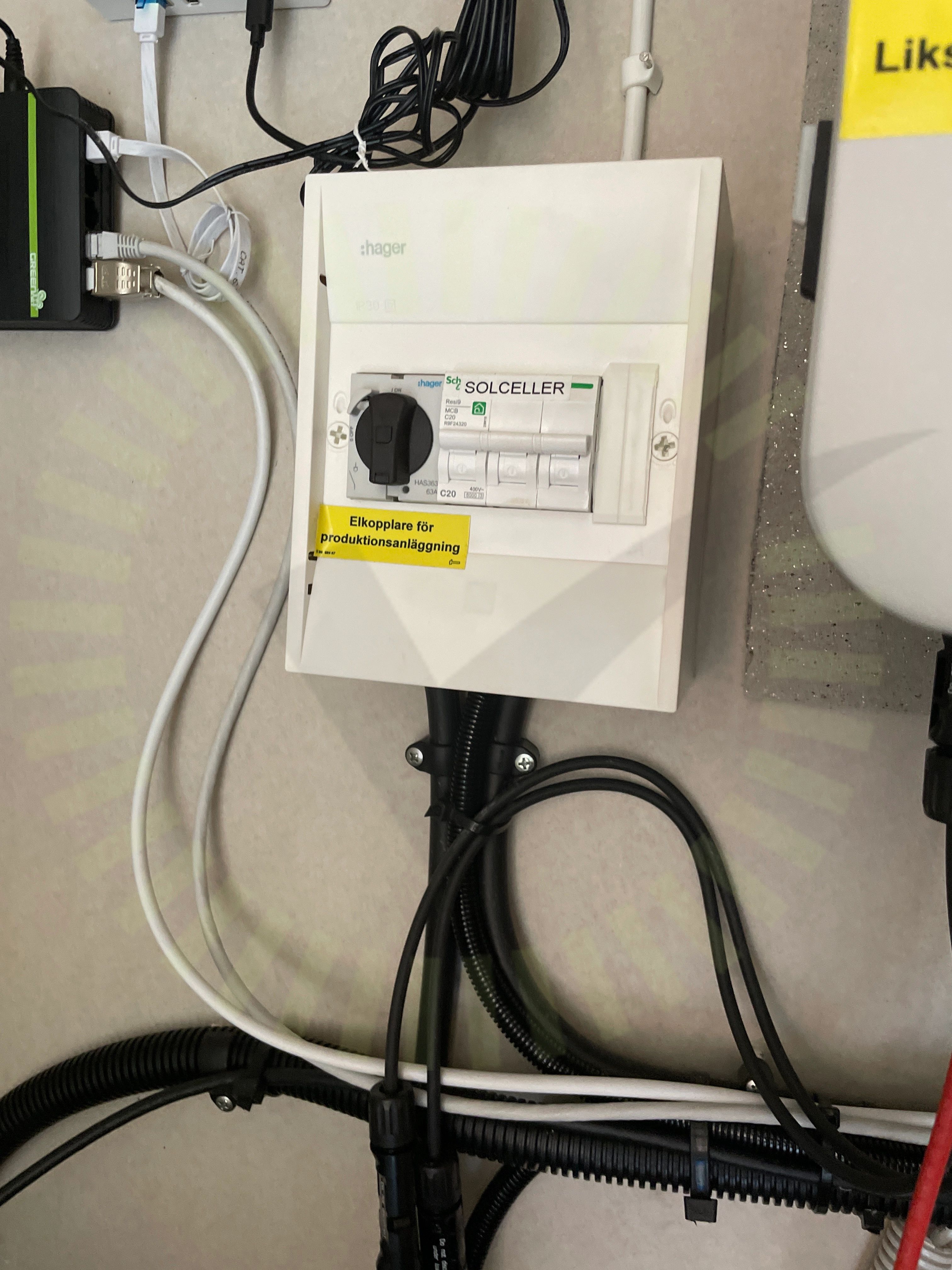

Varning för backspänning

2.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

7/34

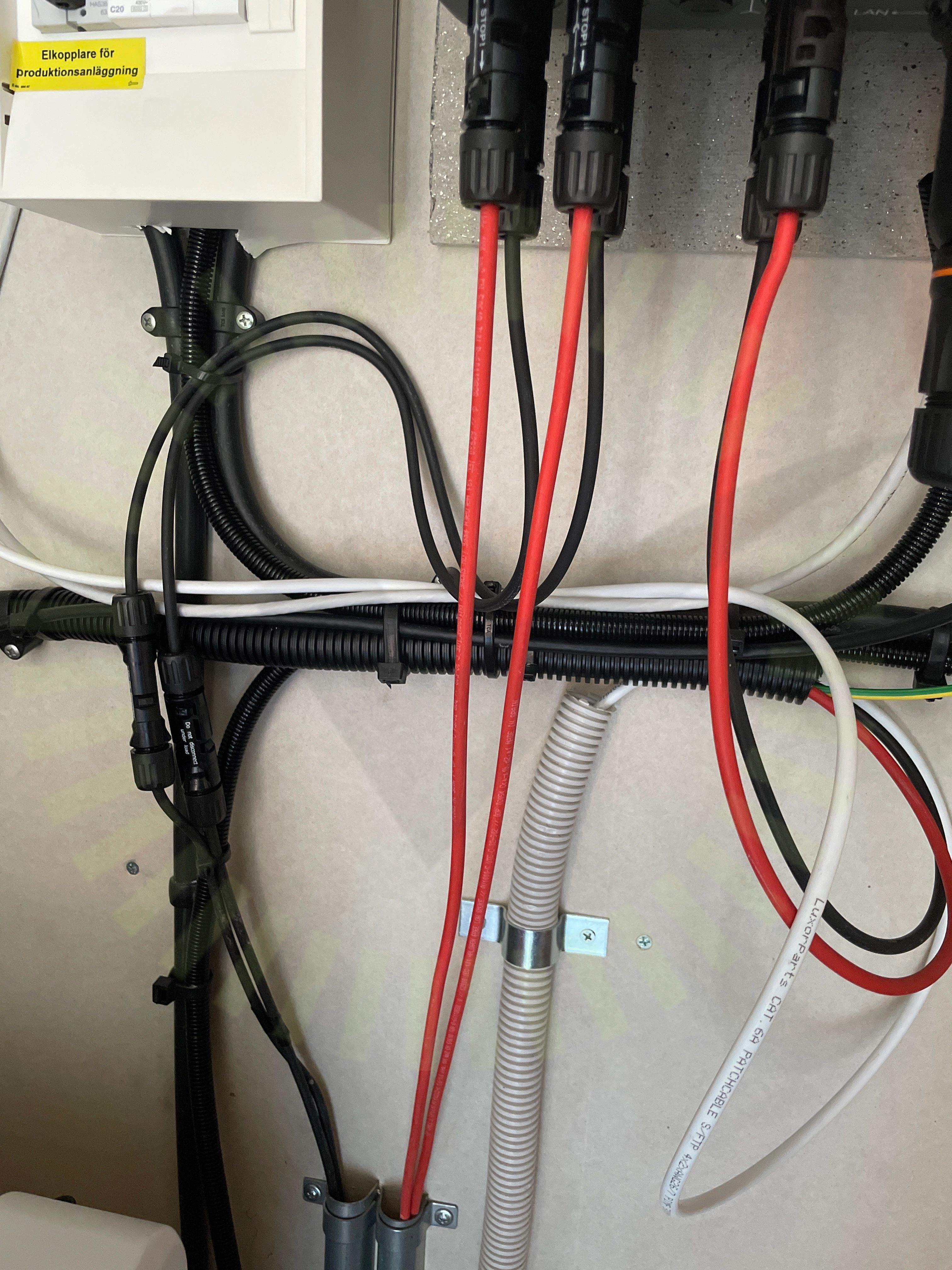

DC Kablage förläggning

3.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

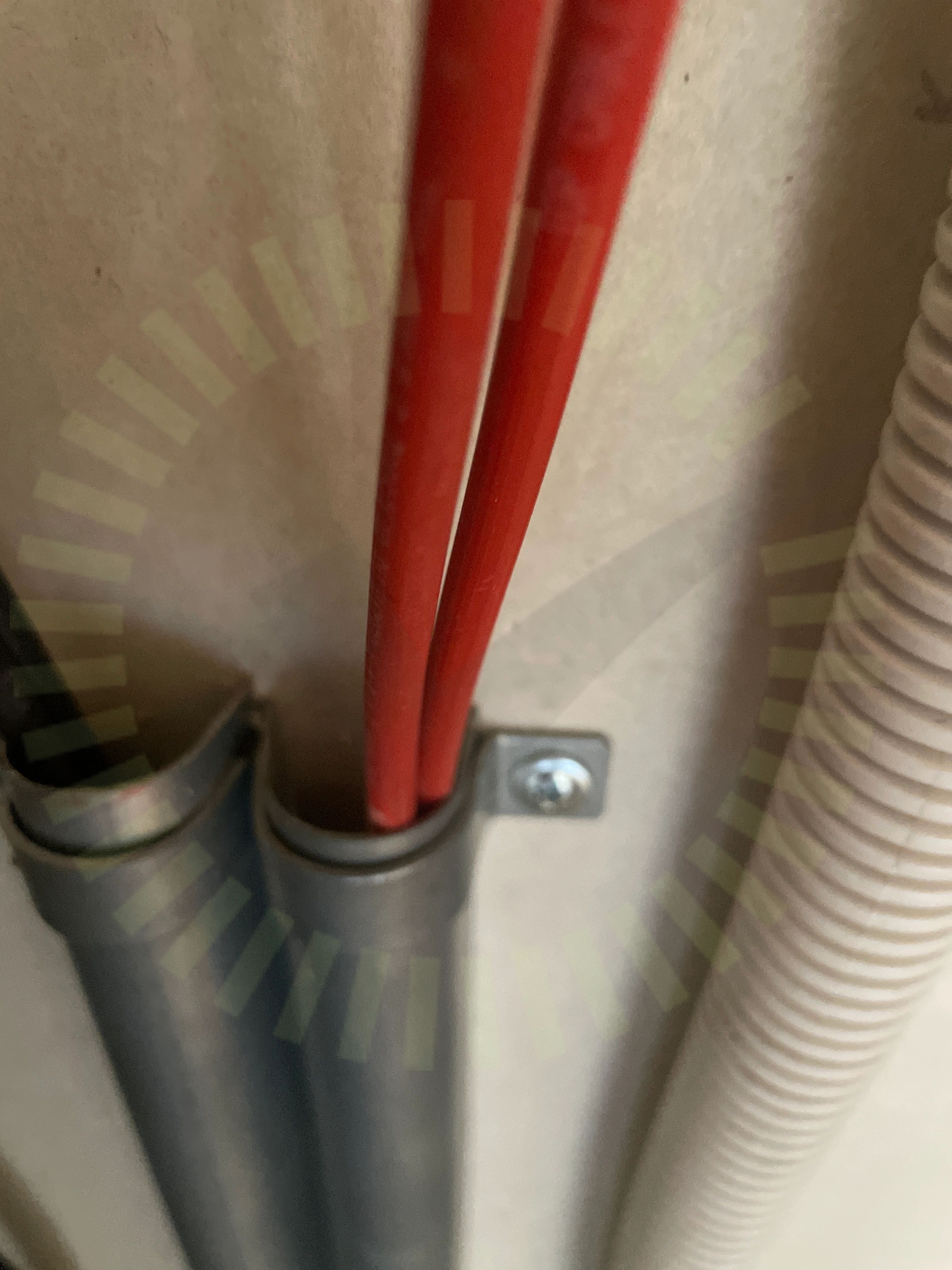

DC Kablage skydd

3.2 DC Kablage skydd

Inte godkänd

Kablage ligger mot skarp kant.

3.3 DC Max Ström

Inte godkänd

Överstiger maximala strömmen för växelriktarens mppt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

3.4 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

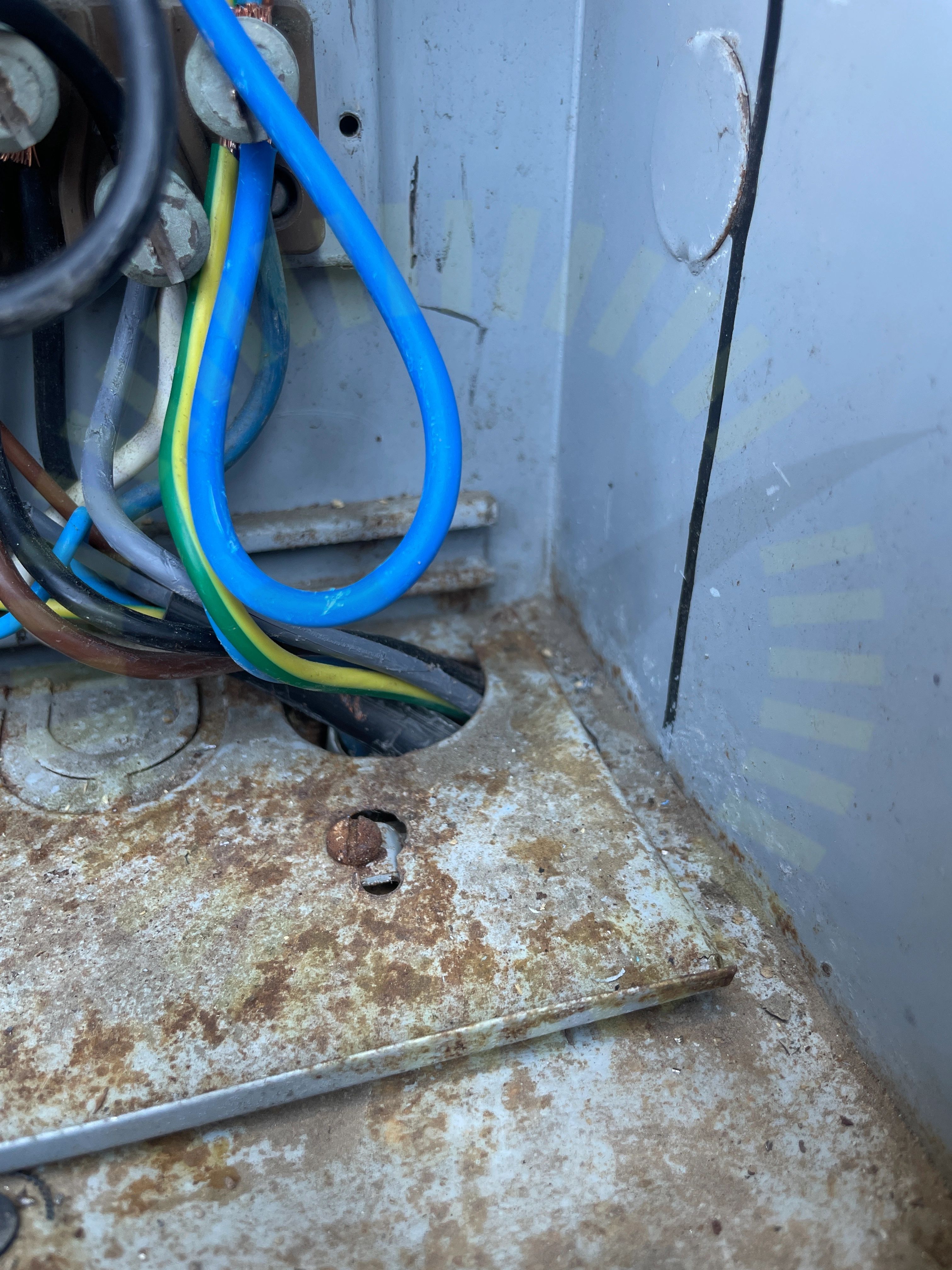

Skarp kant

3.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Stress på kontakter

3.6 Stress på kontakter

Inte godkänd

Kablage till kontakter är hårt anspänd.

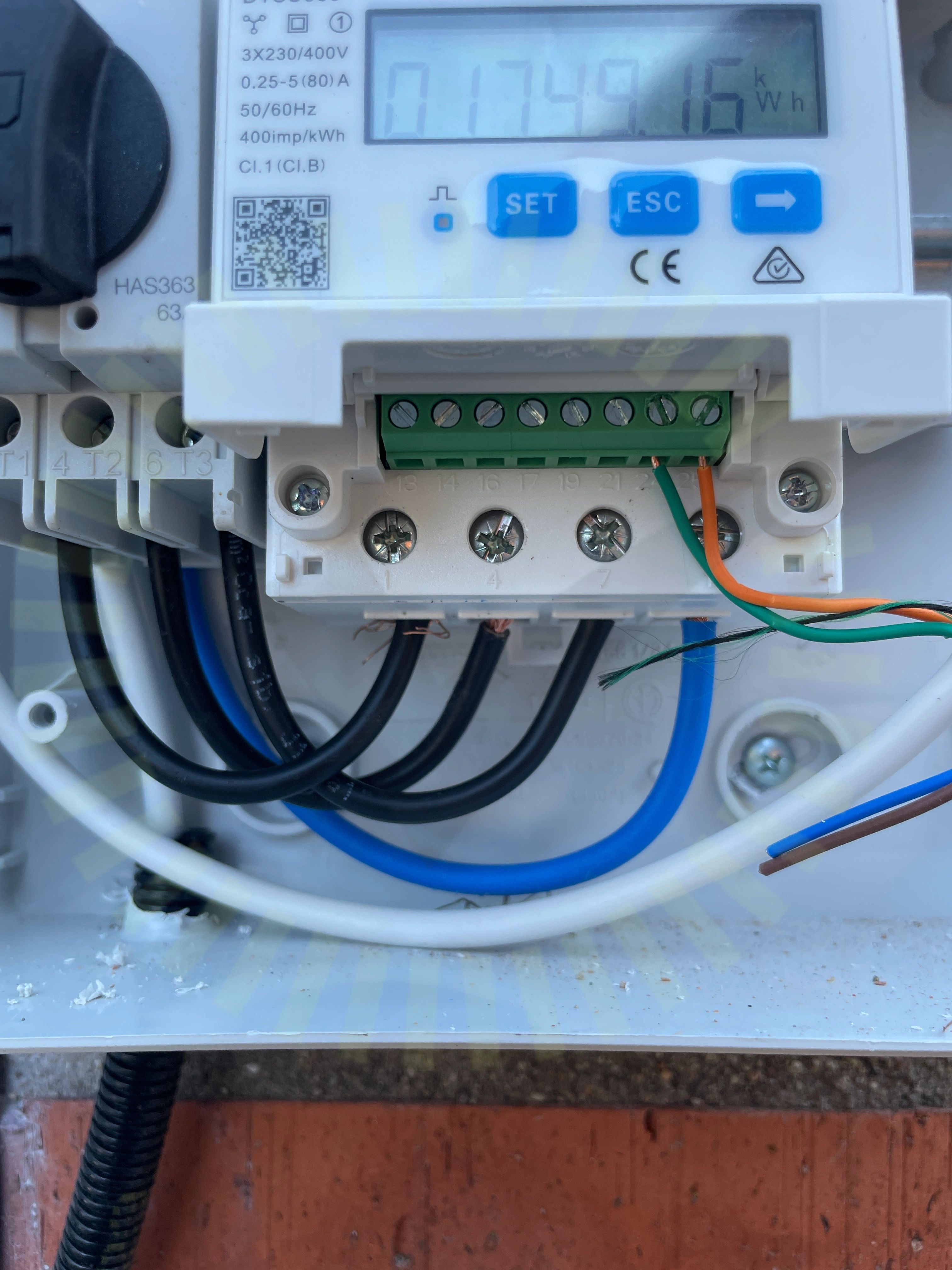

Uppskalad ledare

3.7 Uppskalad ledare

Inte godkänd

Ledare spretar i inkoppling av smartmätare.

Godkända kontrollpunkter

27/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC KontakterDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
