Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Sesol

Datum

18 juli 2023

Ort

Bräkne-Hoby, Blekinge län
Klämmor rätt förläggning
Skenskarvar
Klämmornas placering
85% godkända15% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Fel antal paneler och ändrad layout. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/4
Ansluten elsäkerhetsverketAvtal

Säkerhetsbrytare AC

Anmärkningar

1/6
Placering

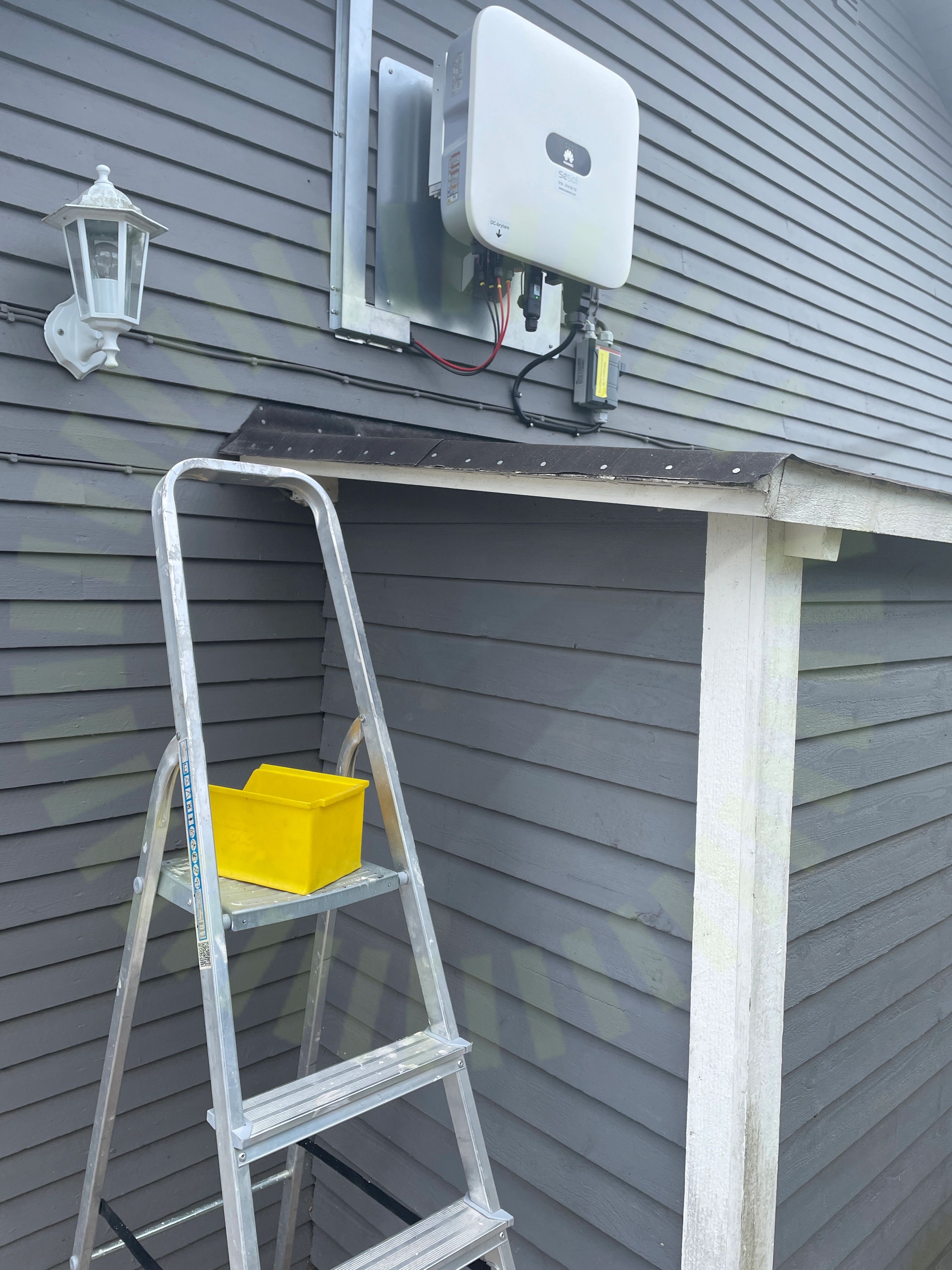

2.1 Placering

Inte godkänd

Säkerhetsbrytaren är inte lämpligt placerad. Stege behövs för åtkomst.

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperFörskruvningarInfästning

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16
Klämmornas placering

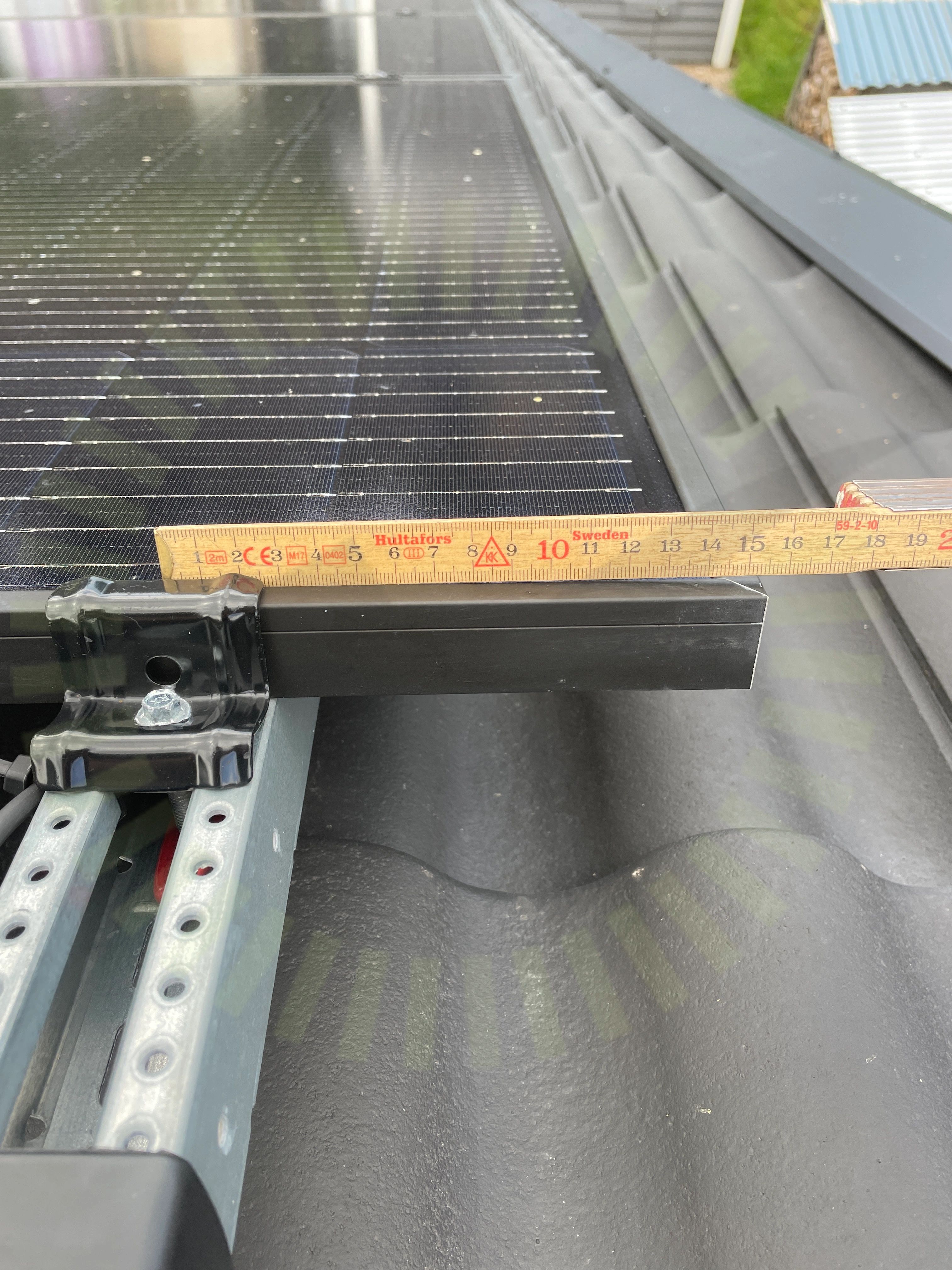

3.1 Klämmornas placering

Inte godkänd

Lastberäkning som påvisar aktuella laster saknas. Beroende på last finns olika godkända klämzoner

Installation Manual for LONGi Solar PV Modules, V15, Sida 16
Mellanrum

3.2 Mellanrum

Inte godkänd

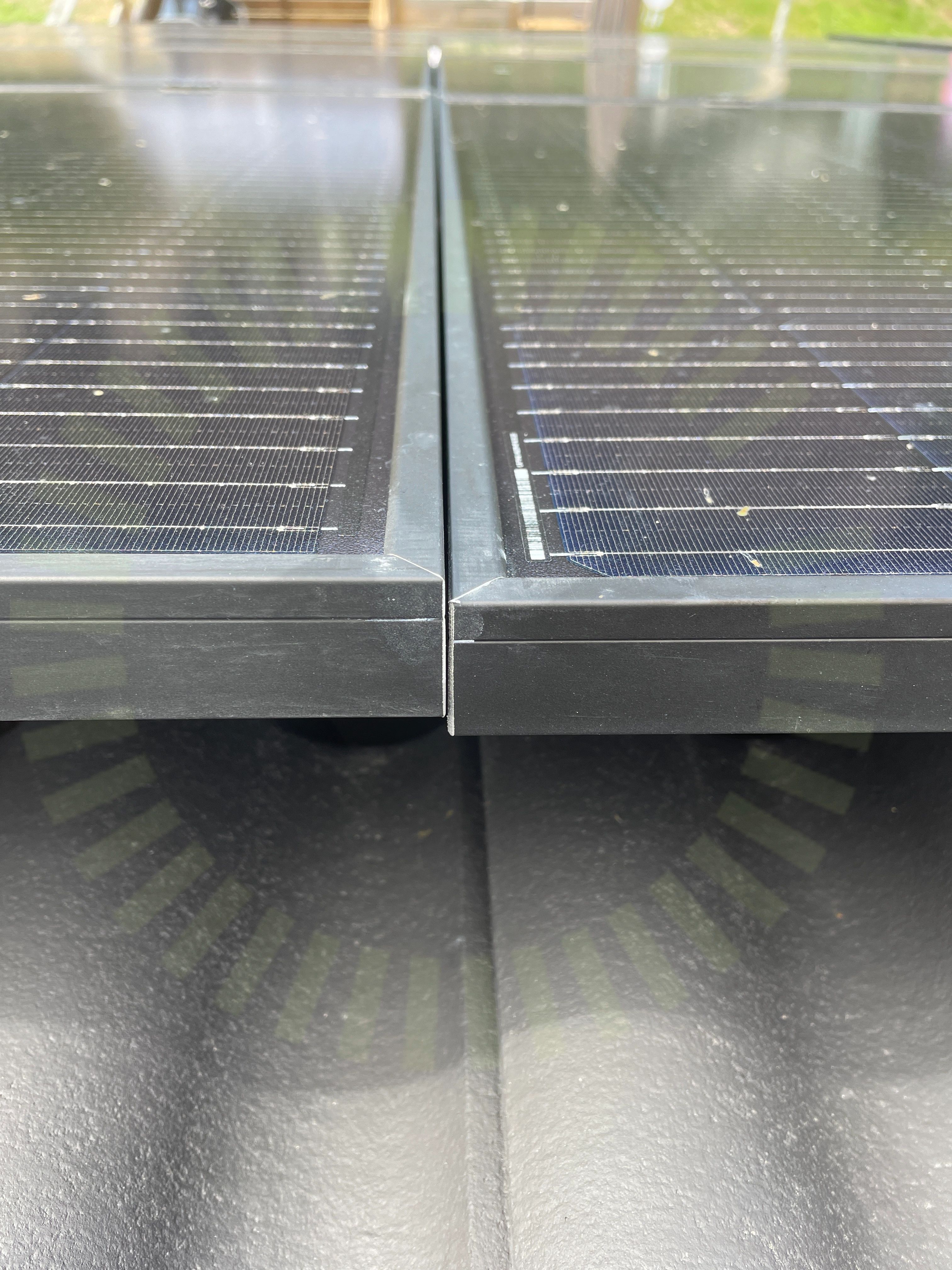

Paneler är inte separerade enligt tillverkarens anvisning för att förhindra skador pga termisk rörelse

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

14/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

7/25
Fästdon genom råspont

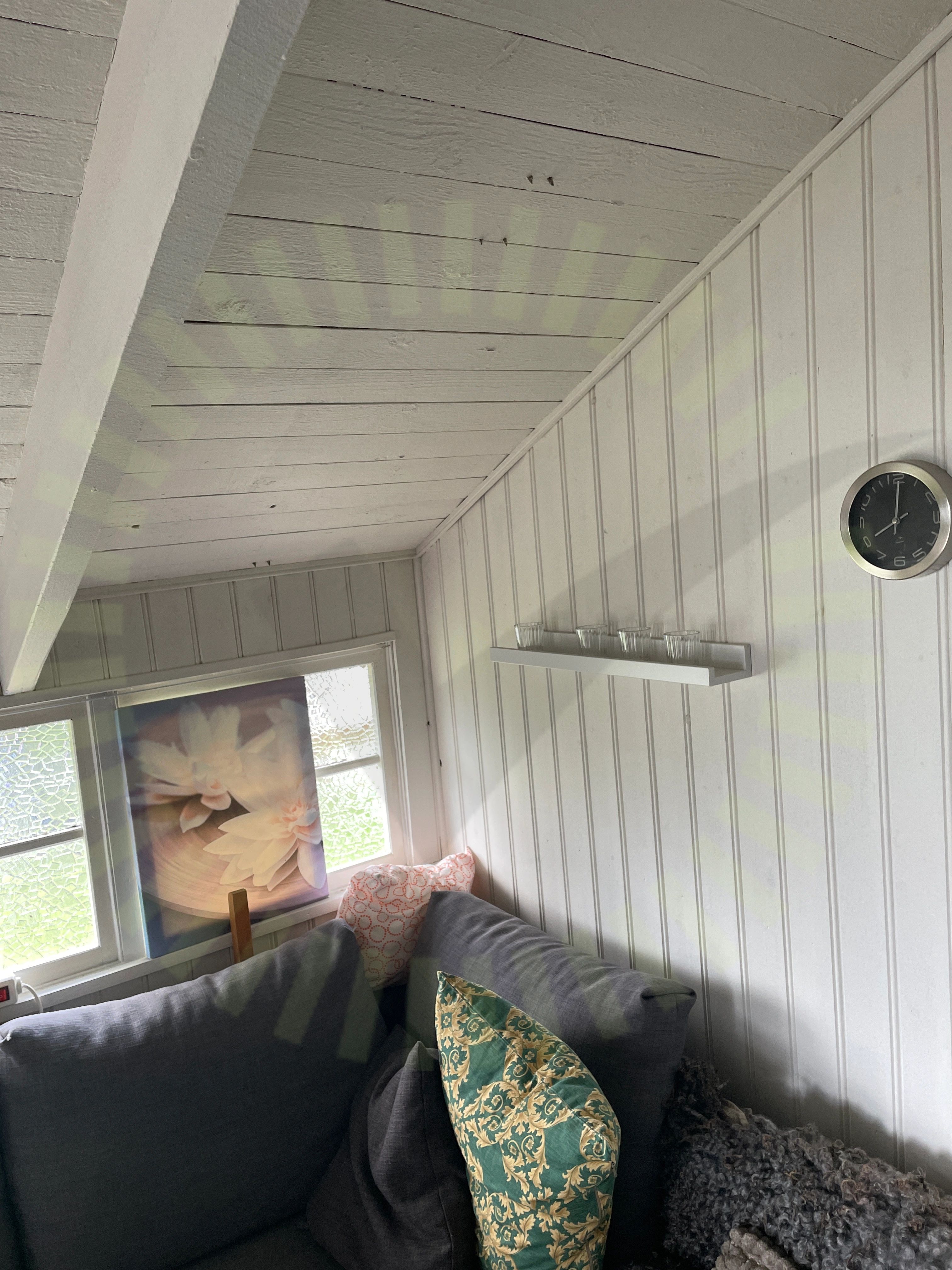

4.1 Fästdon genom råspont

Inte godkänd

Fästdon går igenom undertak. Risk för huvudskador. Gäller både uterum och golvbeklätt vindsutrymme

AMA HUS 21 HSD.141
Klämmor rätt förläggning

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Takgenomföring

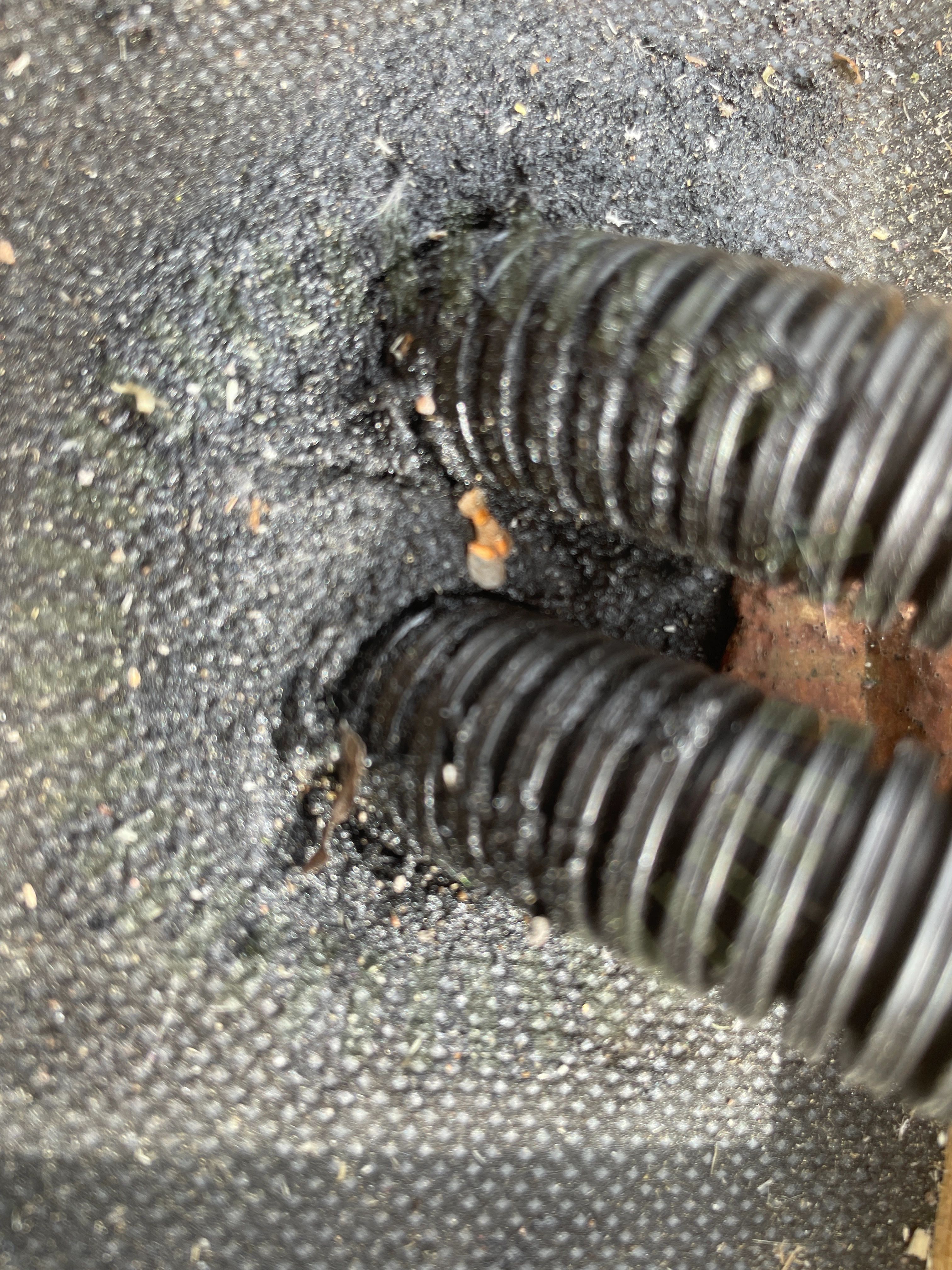

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Uppmätt 108 cm mellan infästningar

MA5102 Sid 1 (1) | Version 3 - 221101

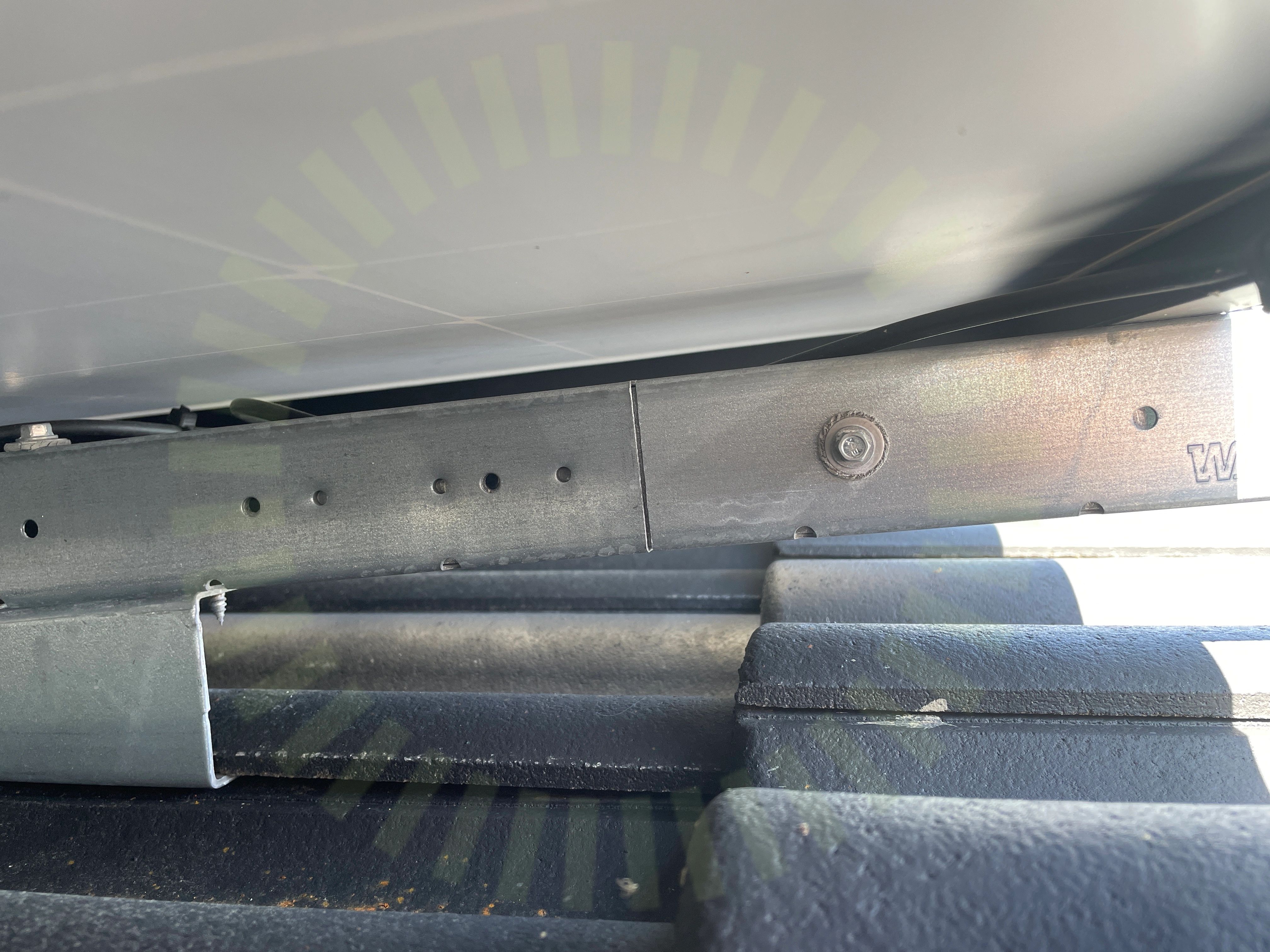

Skenskarvar

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Snö- och Vindlastberäkning

Inte godkänd

Komplett lastberäkning saknas, innehåller endast inmatade värden, inga resultat.

Tillverkarens montageanvisningar

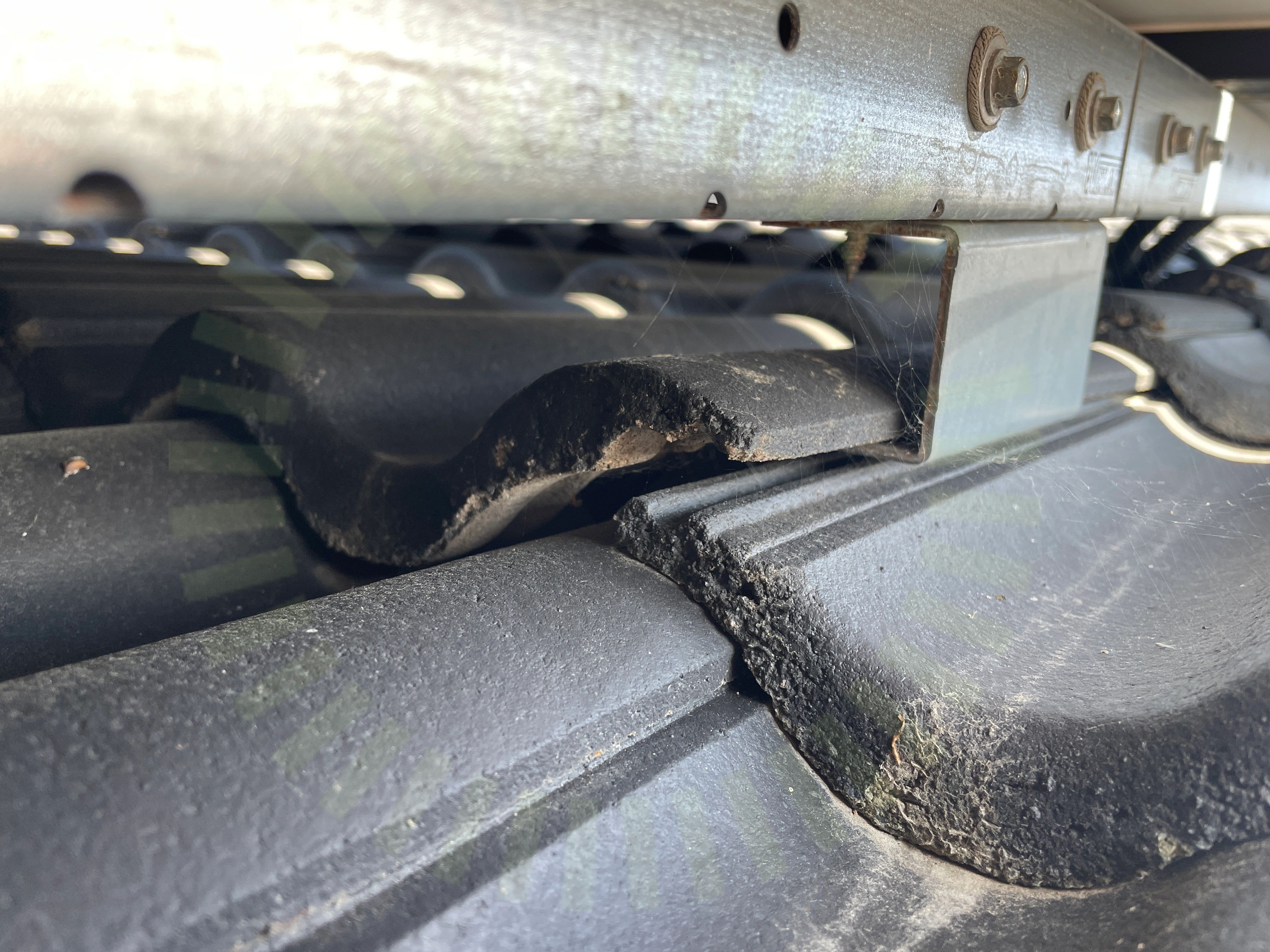

Urtag för pannor

4.7 Urtag för pannor

Inte godkänd

Pannan utsätts för brottrisk. Taket 2 år gammalt och Benders 10-åriga produktgaranti gäller inte.

AMA HUS 21 (JUC.1/JUE.1)

Godkända kontrollpunkter

18/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Anmärkningar

1/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Tillförlitligt fäst

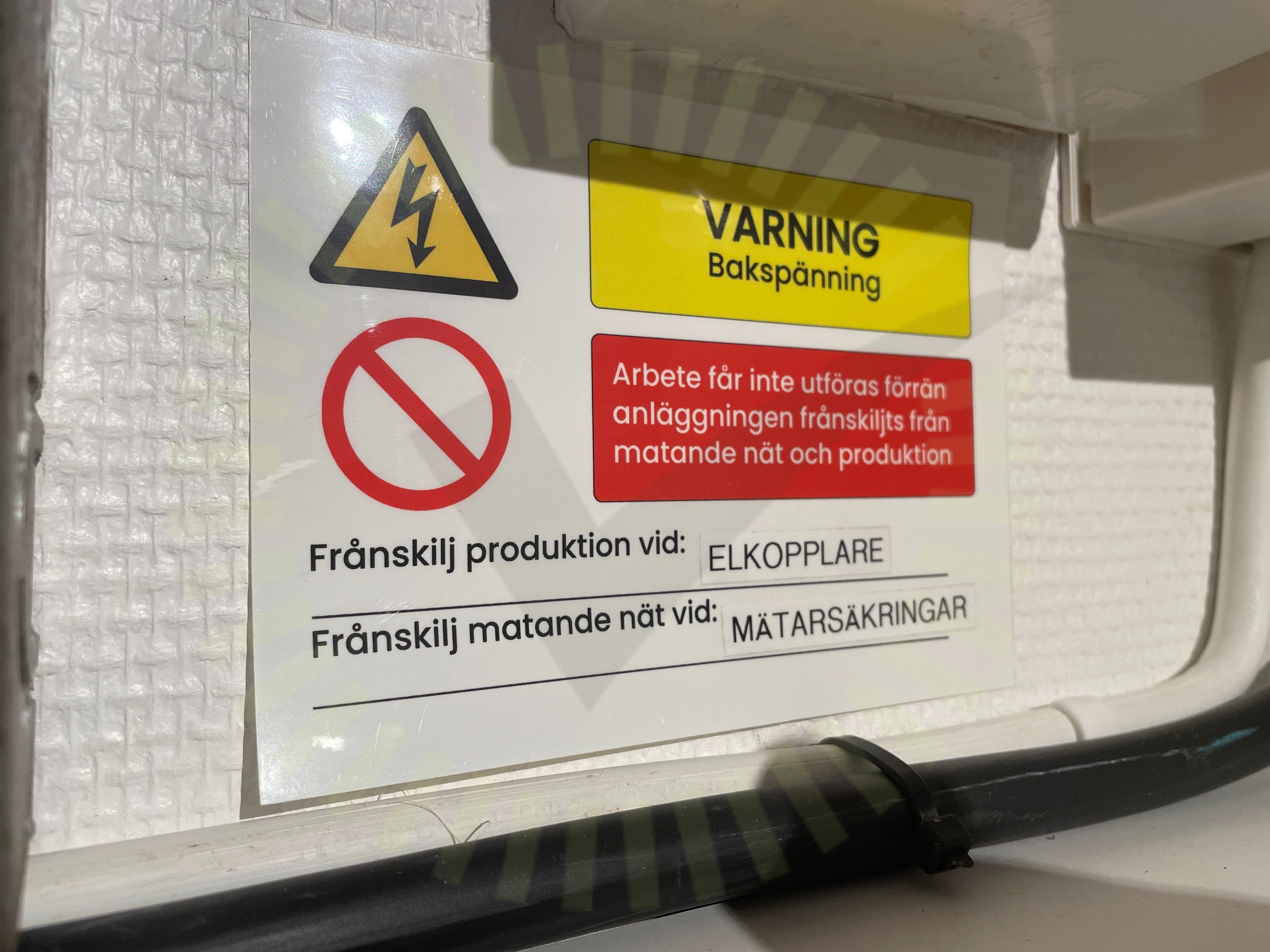

6.1 Tillförlitligt fäst

Inte godkänd

Varselmärkning fäster ej på underlaget

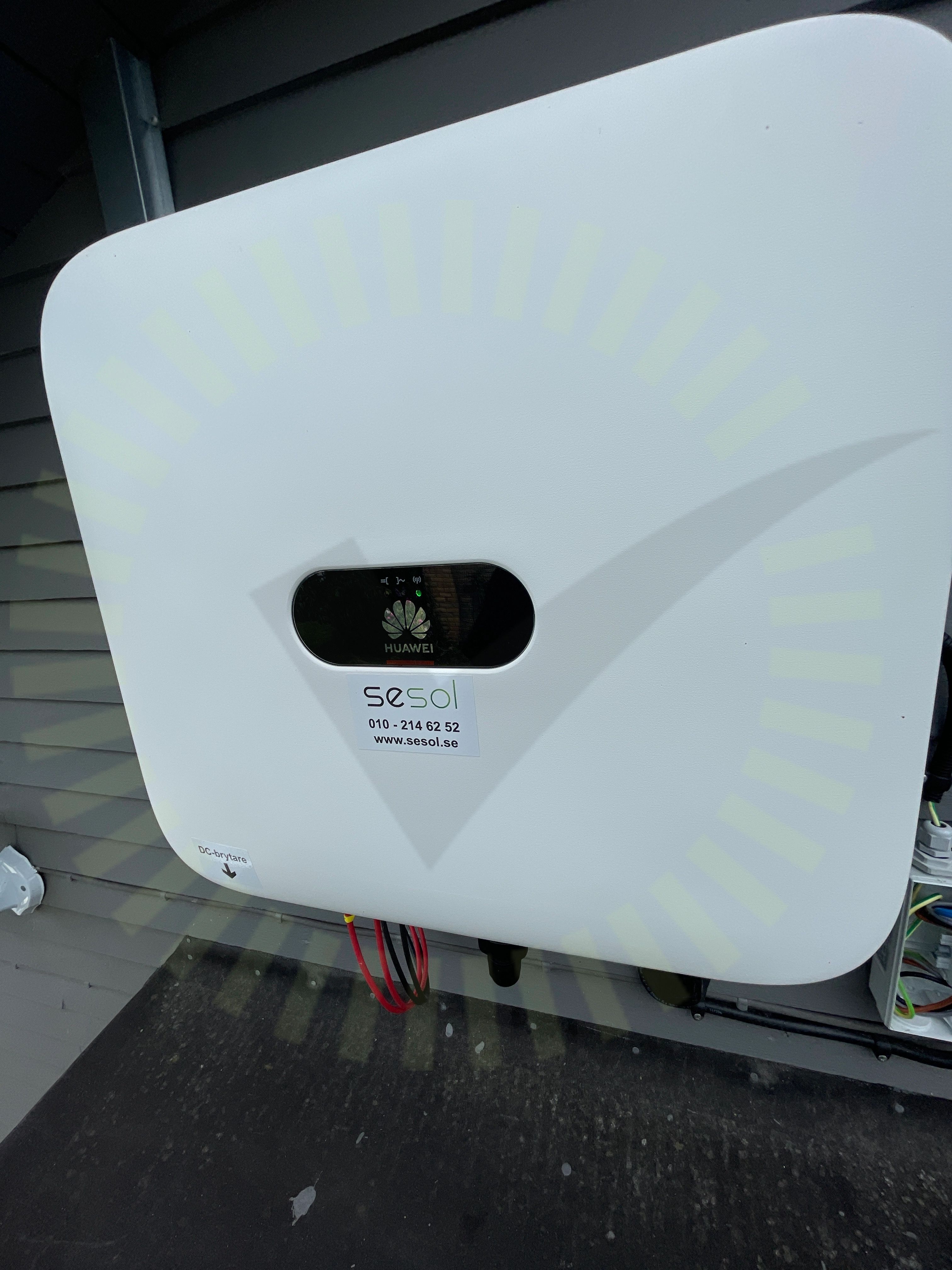

Varning för likspänning

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Informering av solcellerVarning för backspänning

Växelriktare

Anmärkningar

1/34

7.1 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Godkända kontrollpunkter

33/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
