Besiktningsrapport
9.8
Installation genom
Nova Solar
Datum
9 augusti 2023
Ort
Torslanda, Västra Götalands län
Panelkablagets böjradie
Väderskydd
98% godkända
2% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/16
2.1 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
14/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda
Mellanrum
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/16
Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
1/23
3.1 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
21/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23
Underbyggnad
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37

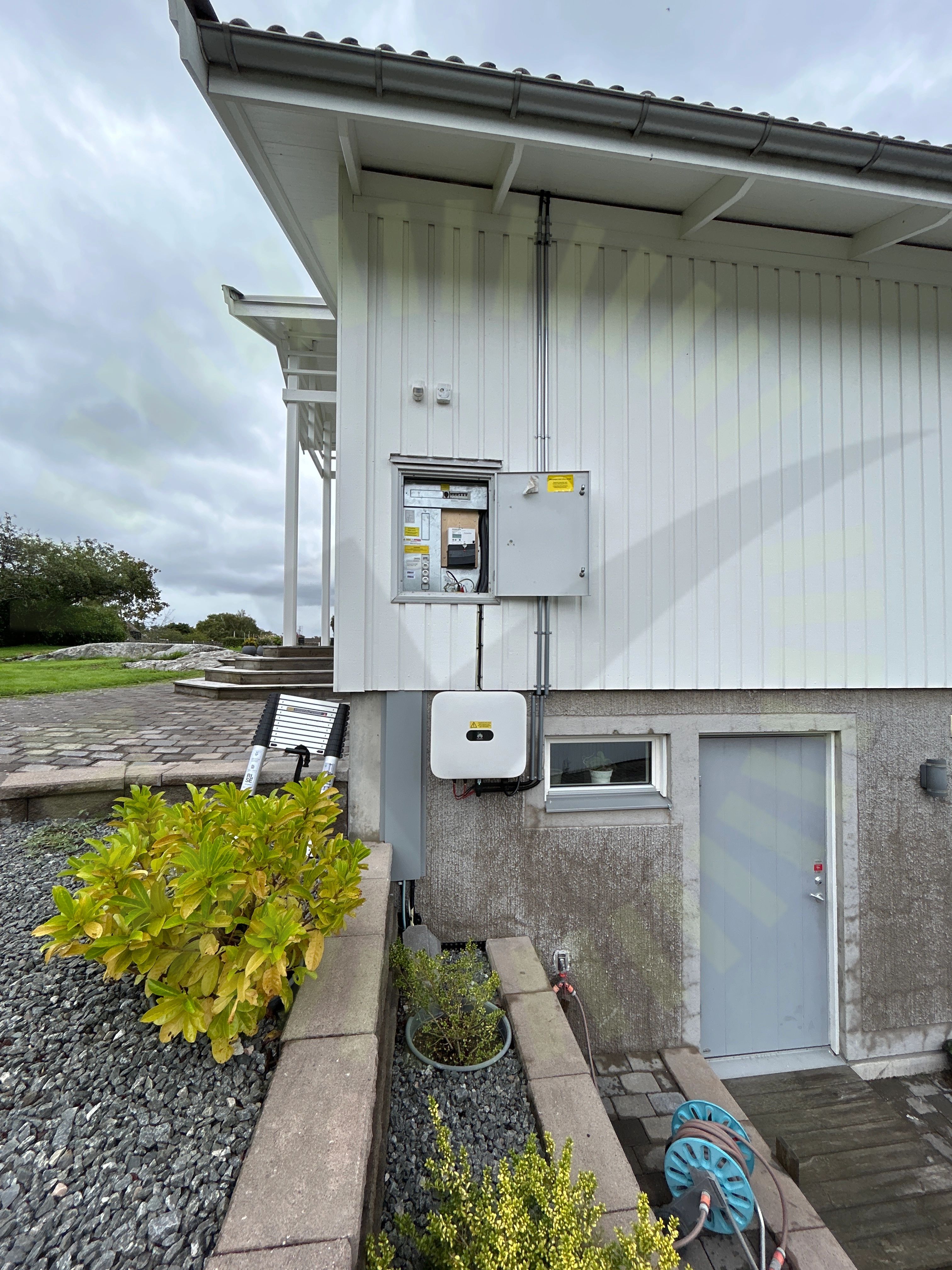

5.1 Väderskydd
Rekommendation
Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.
https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements
Godkända kontrollpunkter
33/37
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter förskruvning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Missvisande varselmärkning
Märkning
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
3/37
AC Anslutning Växelriktare
Skadat kablage
Uppskalad ledare
