Besiktningsrapport
9.6
Installation genom
Stockholm Solkraft
Datum
2 september 2025
Ort
Spånga, Stockholms län
Föremål mellan skena och panelram
Kabeluppfästning
Spänningar i ram
97% godkända
3% ej godkända
Om installationen
Paneler
AIKO: A-MAH54Db
Optimerare
Tigo TS4-A-O
Montagesystem
Nordmount Panntak: Bärläkt
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av Stockholm Solkraft som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1: AIKO: A-MAH54Db
Anmärkningar
1/16

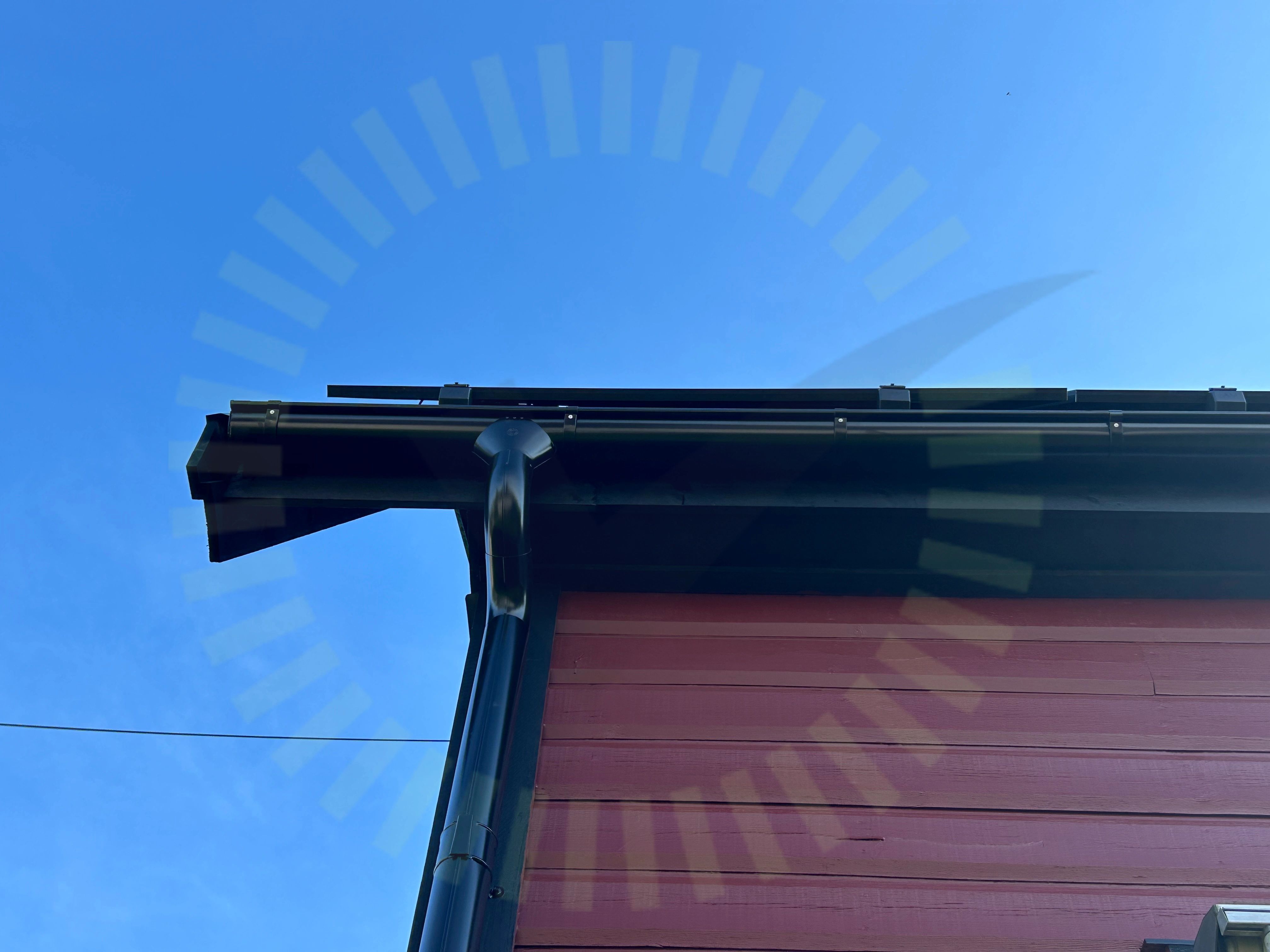

4.1 Spänningar i ram
Inte godkänd
Panelernas ram är monterade så spänningar skapas i ramen.
Godkända kontrollpunkter
15/16
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Stress på kontakter
Strängförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
2/24
5.1 Föremål mellan skena och panelram
Inte godkänd
Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

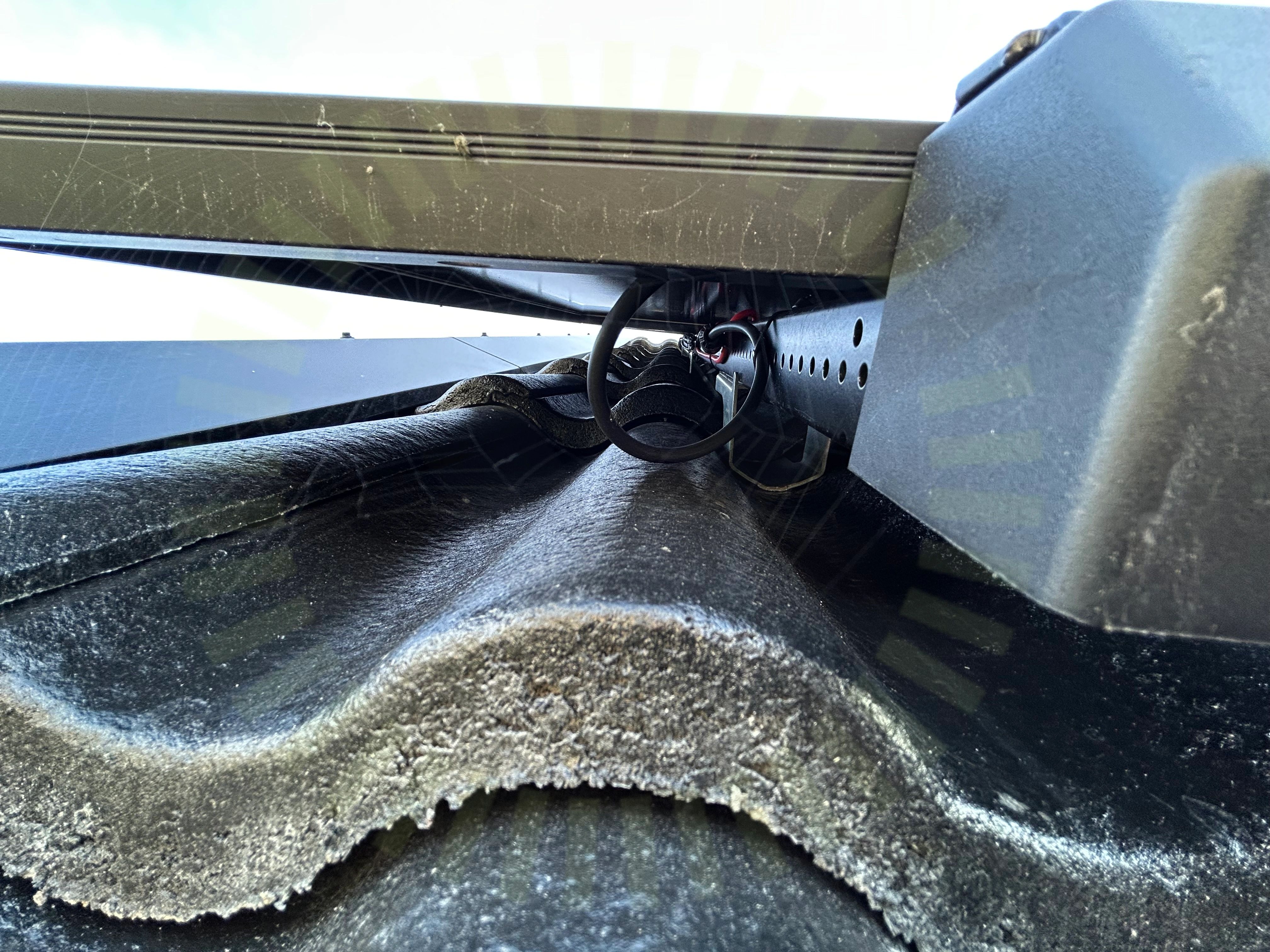

5.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
20/24
Använd skruv
DC kabel förläggning
Främmande material
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
2/24
Bärläktens dimension
Läktinfästning
Tak 1: Tigo TS4-A-O
Godkända kontrollpunkter
5/5
DC Kontakter
Fastsäkring av produkt
Infästning
Kabeluppfästning
Skada
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
