Besiktningsrapport

9.7

Installation genom

Skandica Solar

Datum

19 oktober 2023

Ort

Mölnlycke, Västra Götalands län

Jordning av chassi

Mittklämmor

PEN-ledare

Jordfelsbrytare

97% godkända3% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Longi: LR5-54HPB

Godkända kontrollpunkter

16/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

1/23

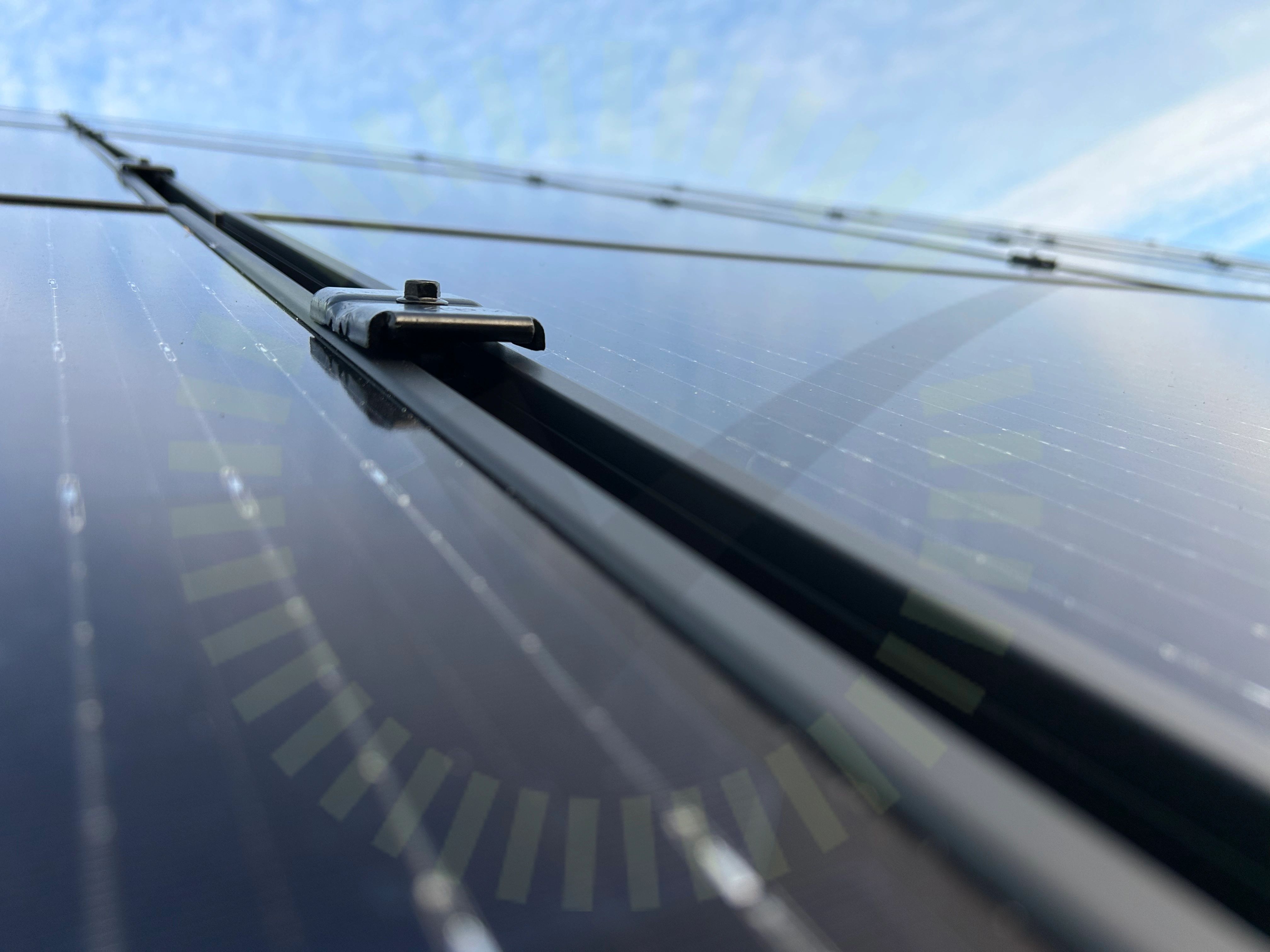

3.1 Mittklämmor

Inte godkänd

Mittfästen är inte åtdragna.

Godkända kontrollpunkter

22/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

SunGrow: SG5-12RT

Anmärkningar

2/40

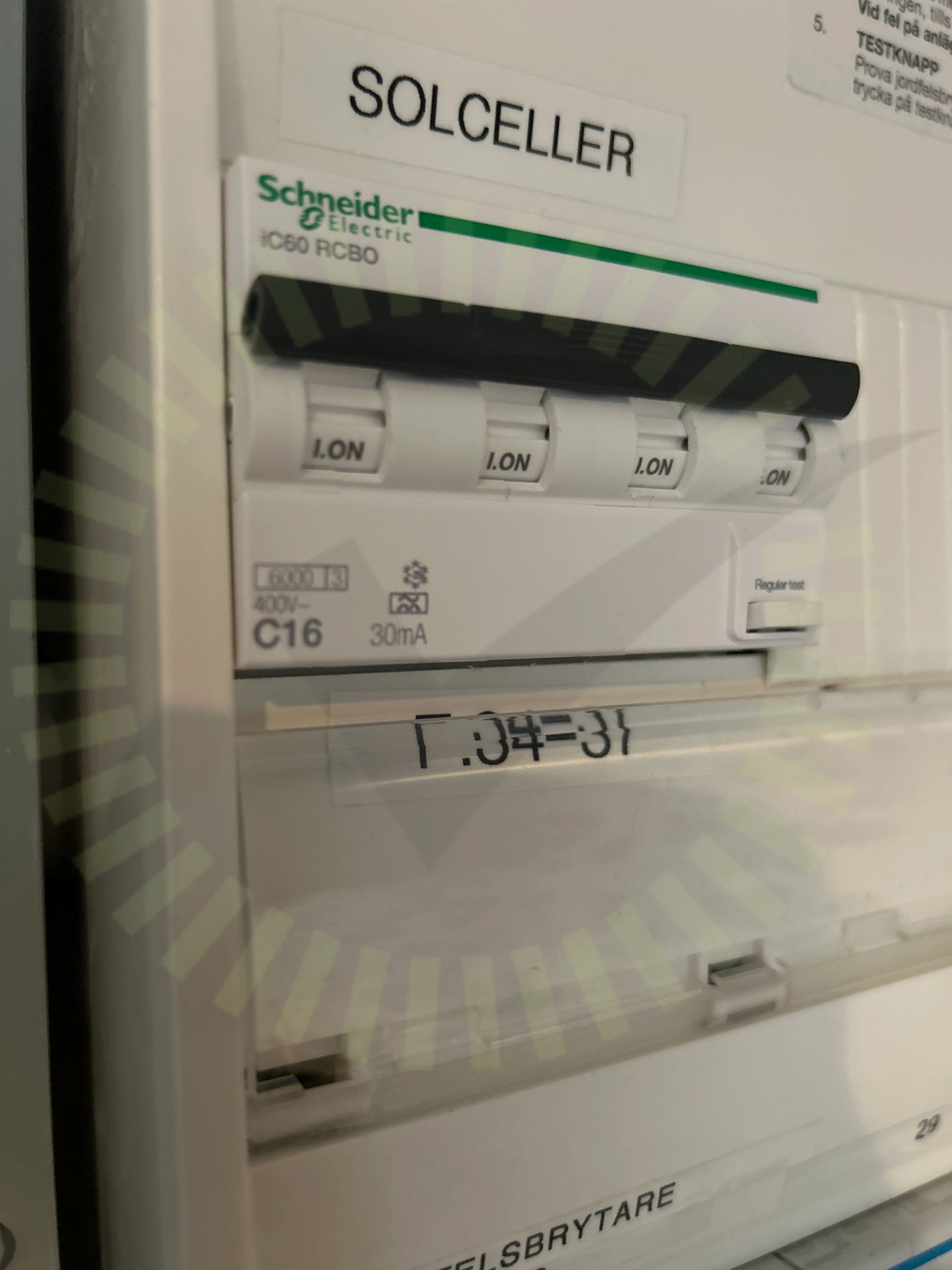

4.1 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

4.2 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

38/40

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Undercentral

Anmärkningar

1/7

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
