Besiktningsrapport
9.9
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
28 februari 2025
Ort
Löddeköpinge, Skåne län
Takgenomföring
Klämmornas storlek
98% godkända
2% ej godkända
Om installationen
Paneler
1Komma5° - Fullblack
Montagesystem
Weland Stål: Pannfäste Läkt
Växelriktare
Enphase: IQ8 Series
Batteri
Enphase: IQ BAttery 3T
Tillbehör
Undercentral
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
9/9
AC anslutning
Avstånd närliggande objekt
Fastsäkring av produkt
Placering av batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Micro-växelriktare
Godkända kontrollpunkter
11/13
Anslutning av paneler
Anslutning IQ Cable
Anslutning micro-växelriktare
DC Kontakter
Fastsäkring av produkt
Grenkretsar
IQ Terminator
Kabeldragning
Kompatibilitet med micro-växelriktare
Kretsdesign IQ cable-sektion
Placering
Ej tillgängligt vid besiktning
2/13
IQ Sealing Cap
Kopplingsdosa
Undercentral
Godkända kontrollpunkter
7/7
Fasskena
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likström
Villa, 1Komma5° - Fullblack
Anmärkningar
1/16

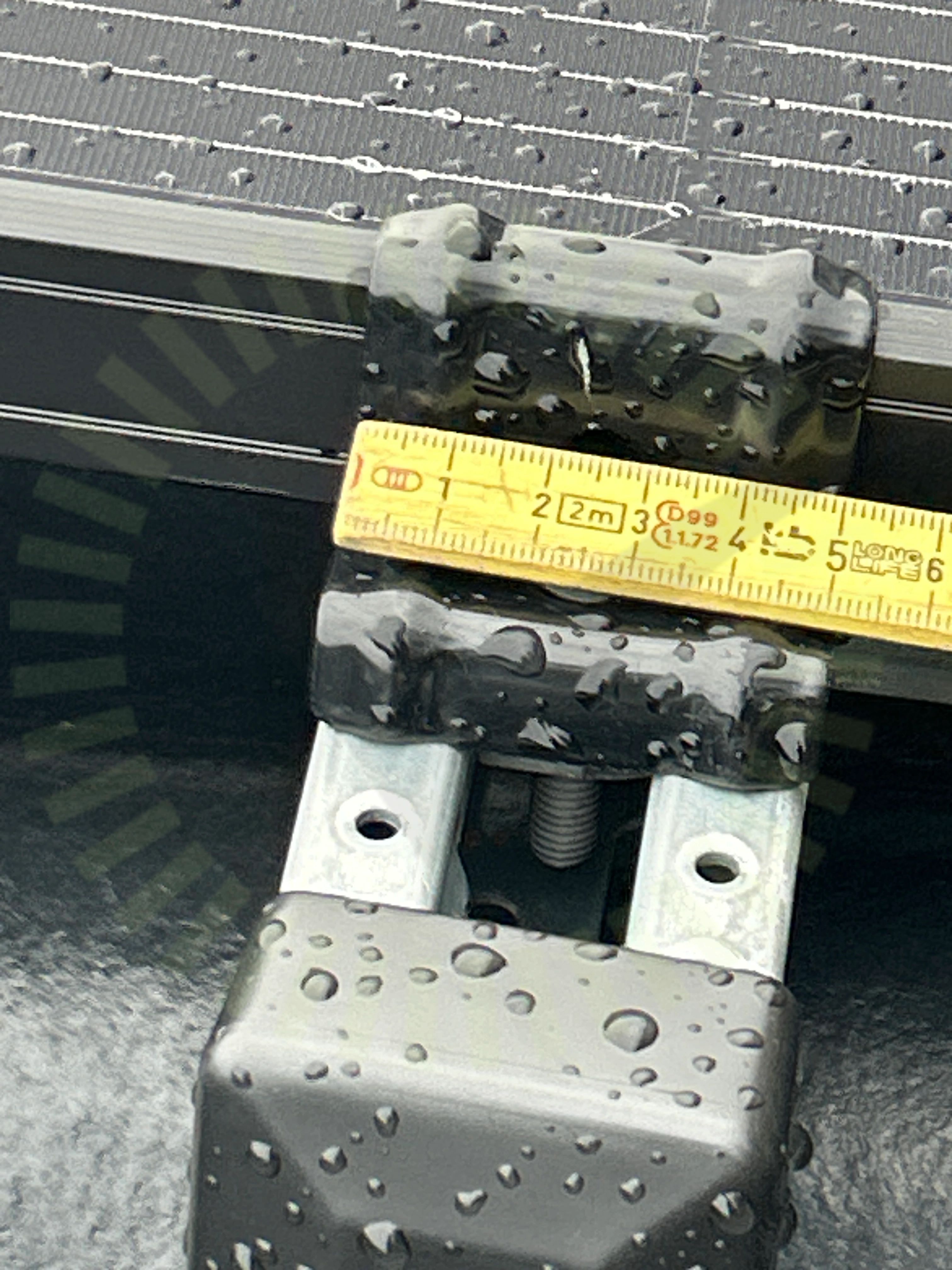

6.1 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek. Manual kräver 60 mm. Fästen är 50 mm.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
Godkända kontrollpunkter
14/16
Avstånd till hav
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/16
Förbindelse av kontakter
Villa, Weland Stål: Pannfäste Läkt
Anmärkningar
1/19
7.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
18/19
Främmande material
Föremål mellan skena och panelram
Kabeluppfästning
Klämmor rätt förläggning
Läktinfästning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Växelriktare
Godkända kontrollpunkter
19/19
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Mekanisk påverkan
Skadat kablage
Skarp kant
Säkringsdimension
Säkringsdimension
Tillgänglighet
Väderbeständigt material
