Besiktningsrapport

9.0

Installation av

Sesol

Datum

29 maj 2023

Ort

Örebro, Örebro län

Buntband över kontakter

Överlappning

Klämmornas placering

+ 12

75% godkända

25% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tegel, Longi: LR5-54HPB 390-410M (15)Tegel, Weland Stål: Råspont (26)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll för DC-strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tegel, Longi: LR5-54HPB 390-410M

Anmärkningar

5/15

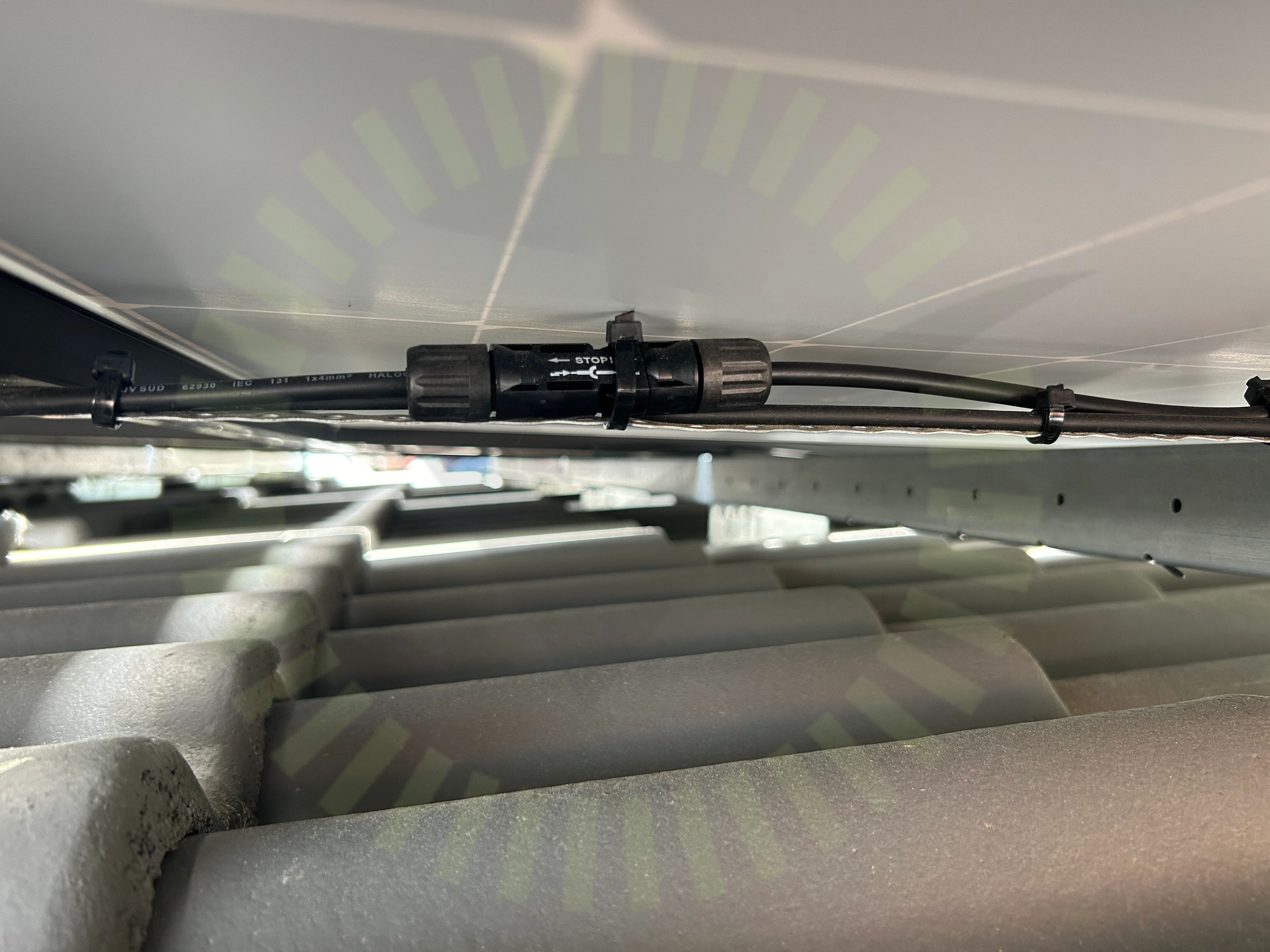

3.1 Buntband över kontakter

Inte godkänd

Buntband får inte placeras över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

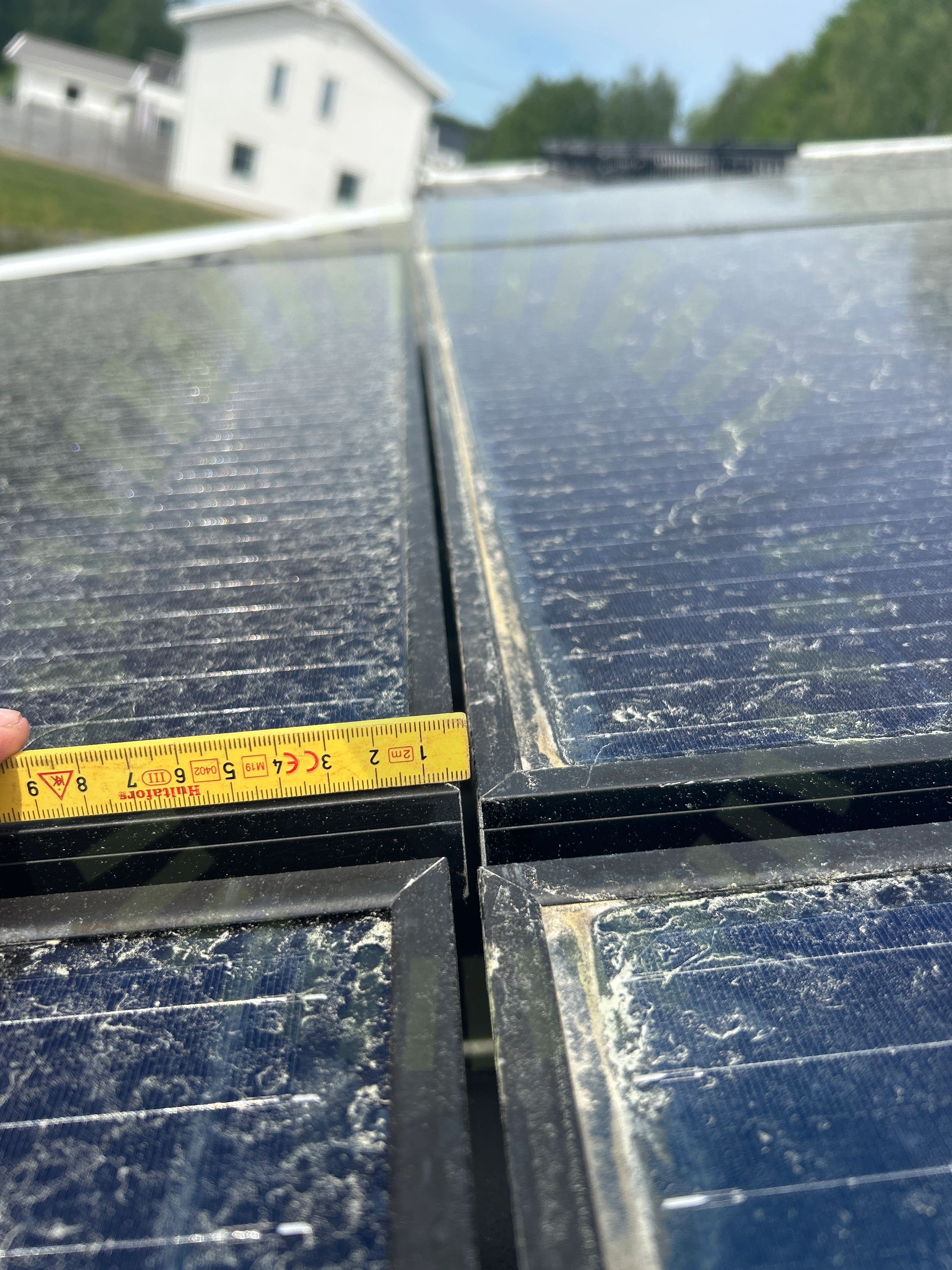

3.2 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

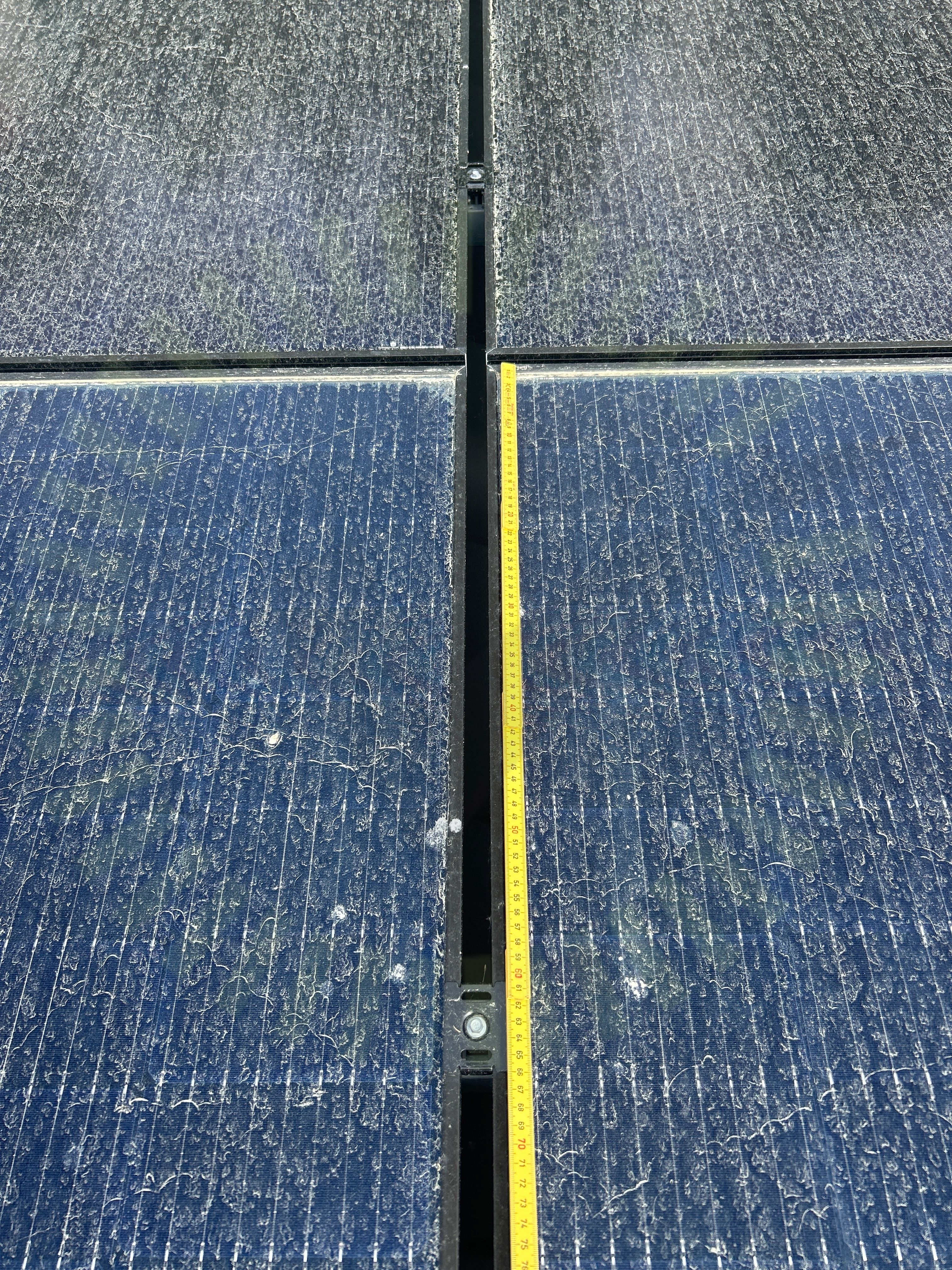

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

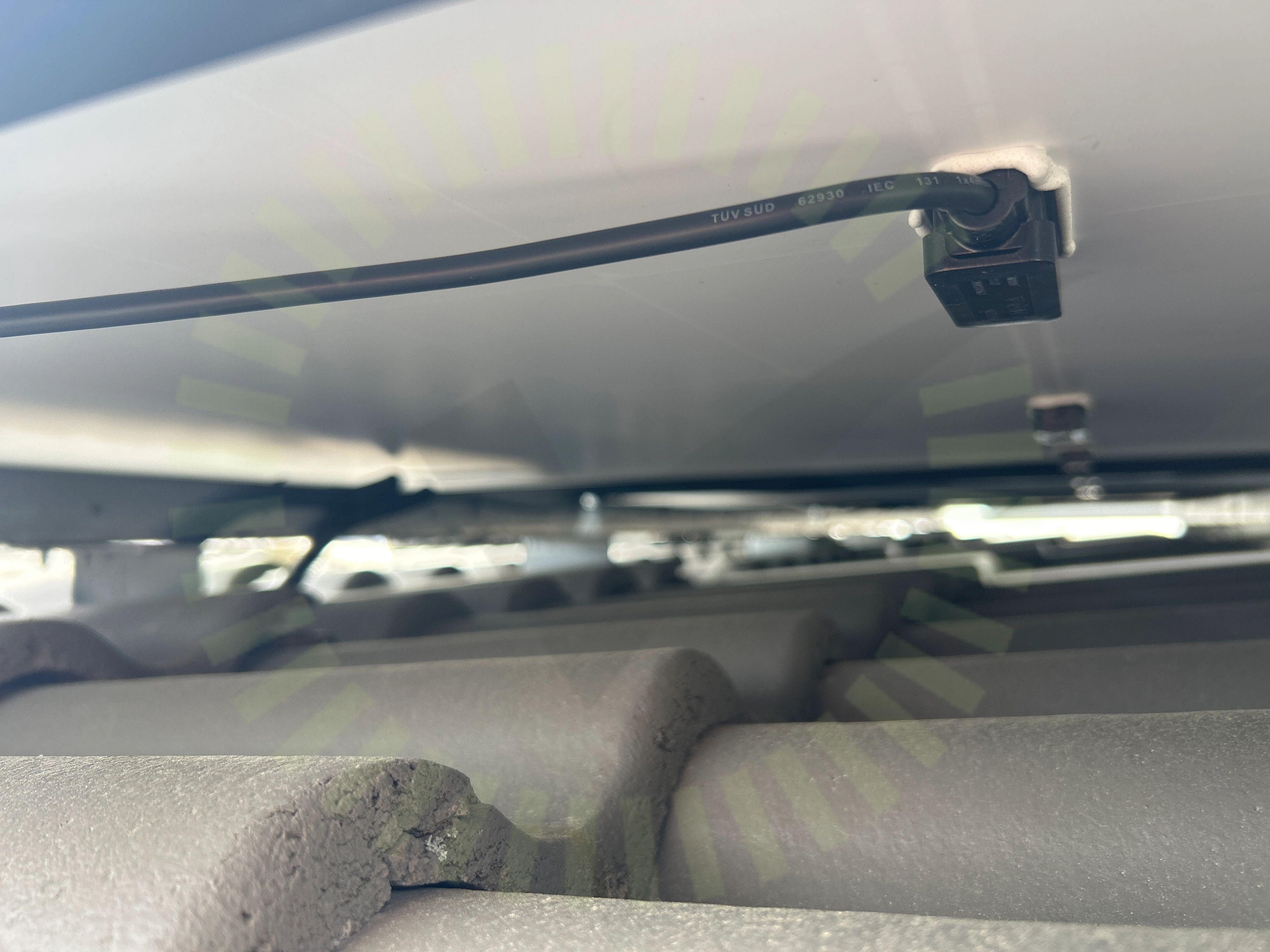

3.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

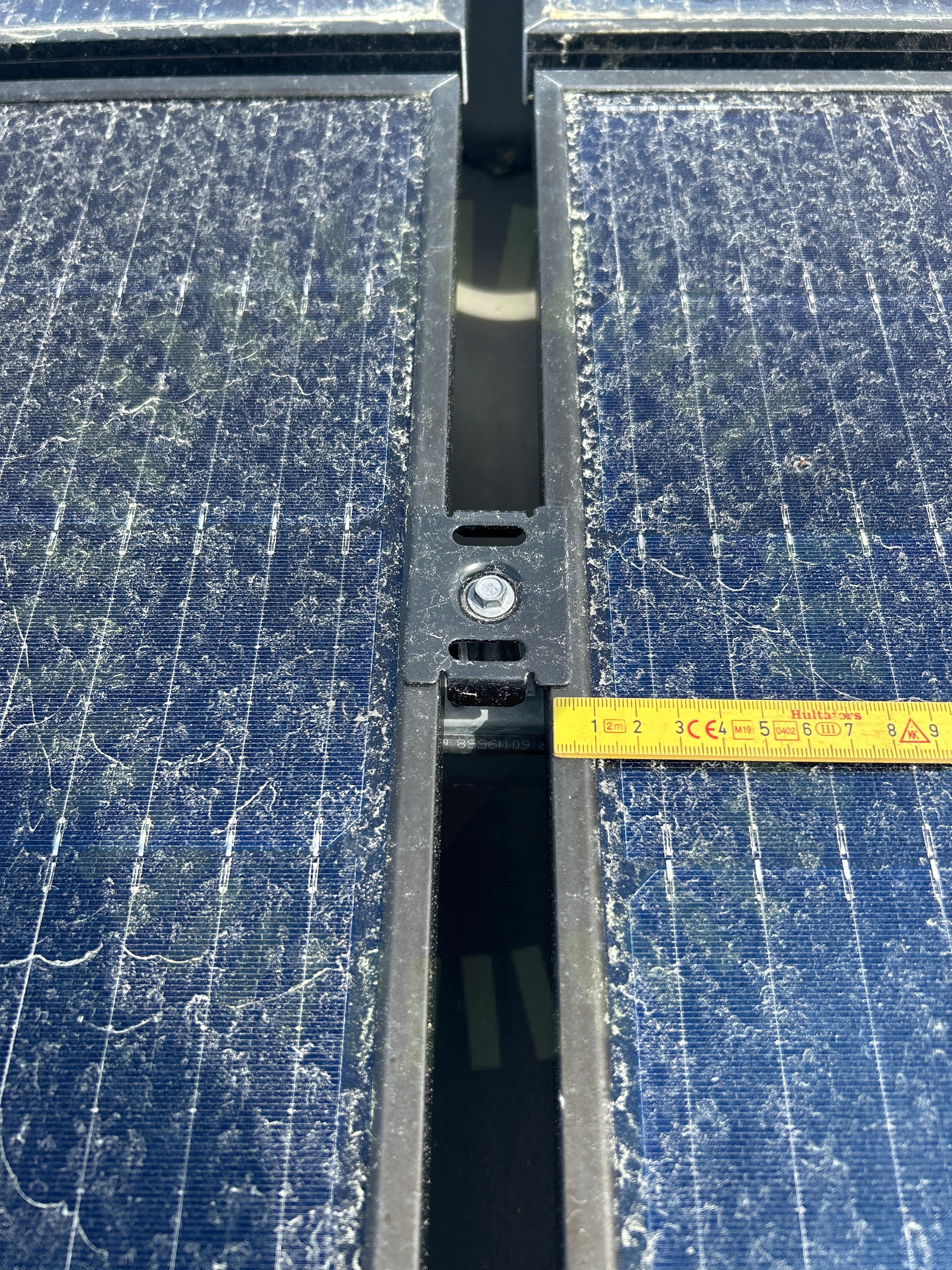

3.5 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

8/15

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakter

Strängförläggning

Tegel, Weland Stål: Råspont

Anmärkningar

9/23

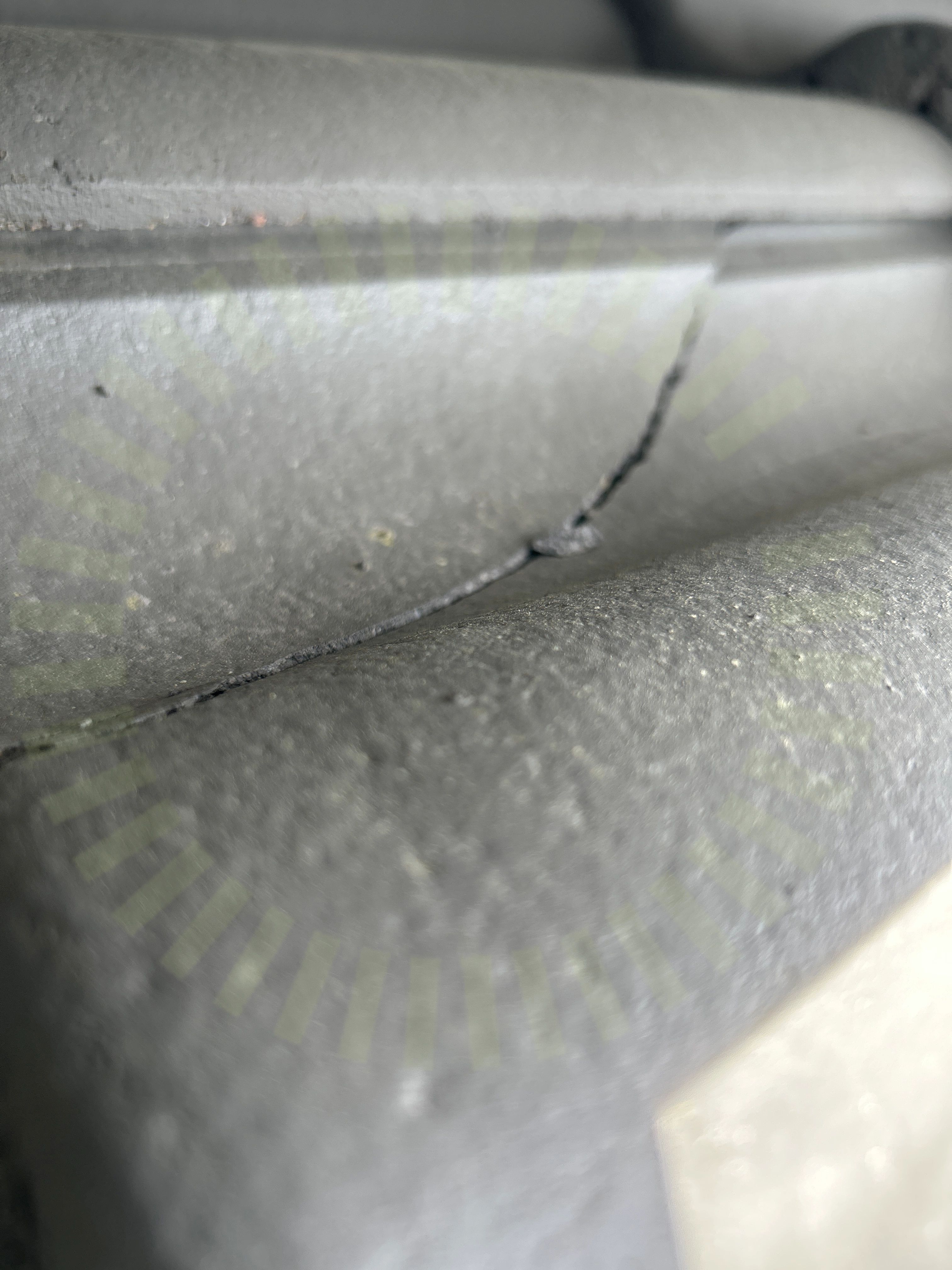

4.1 Skador

Inte godkänd

Skada hittad.

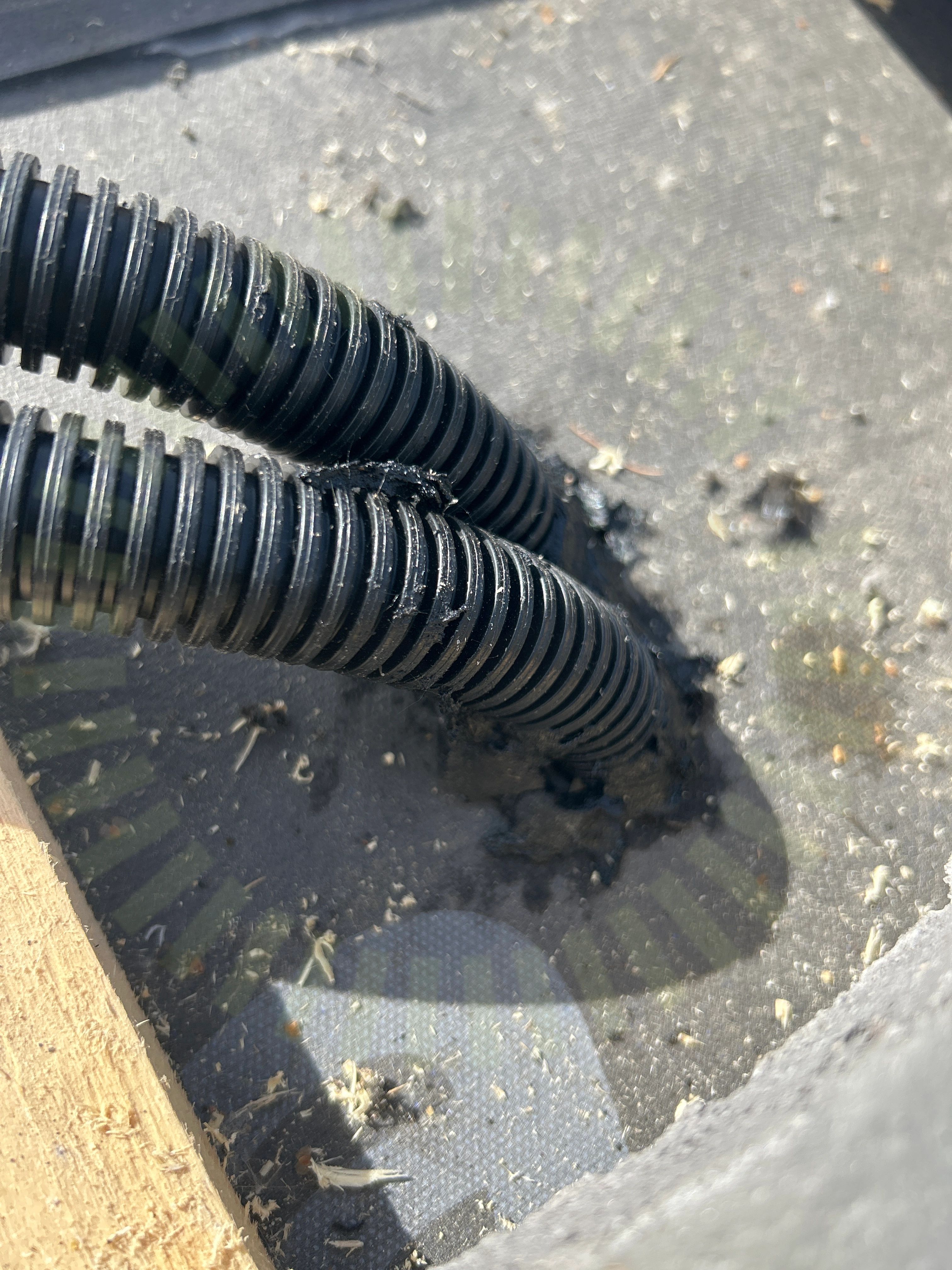

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

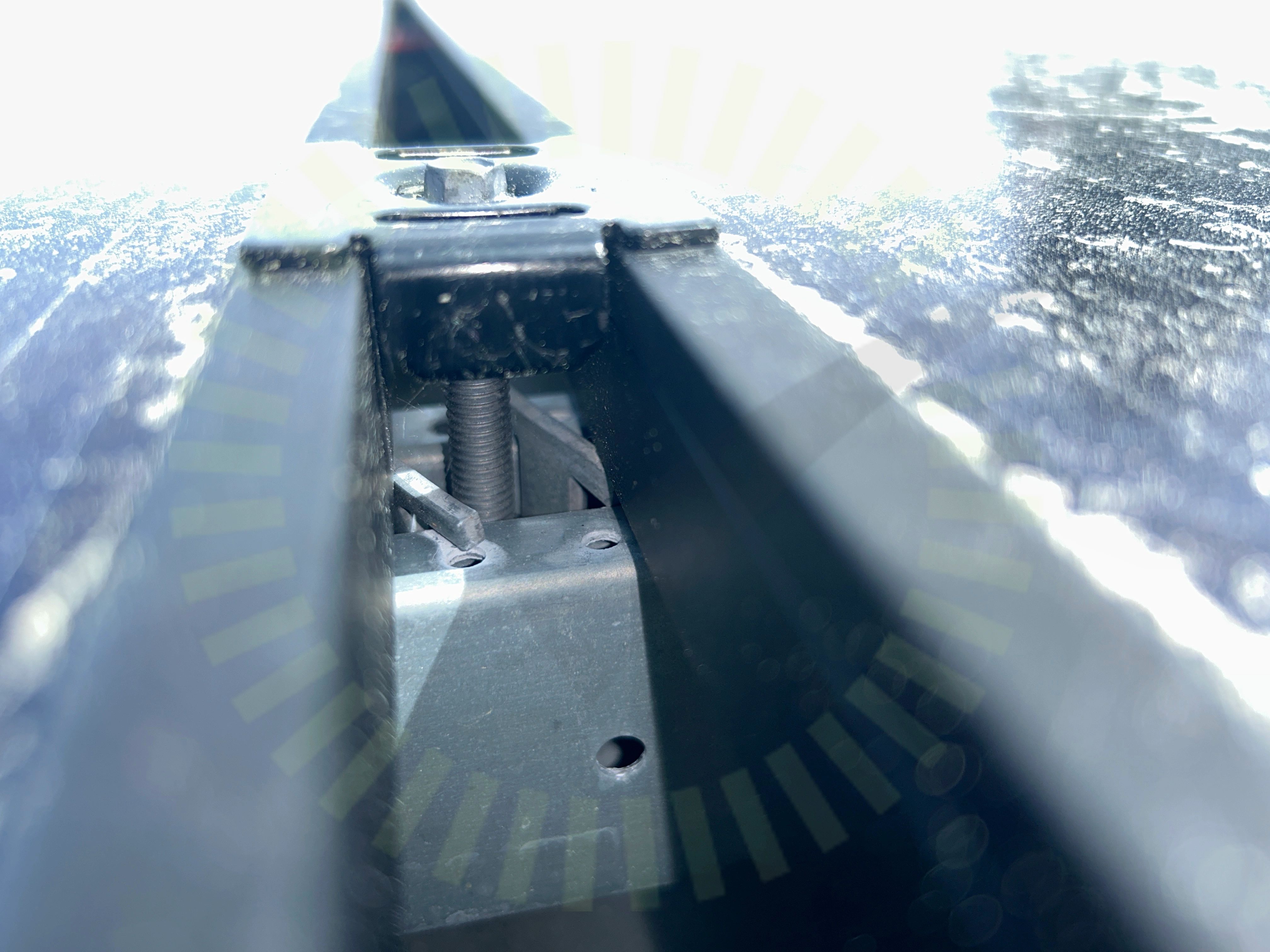

4.3 Föremål mellan skena och panelram

Inte godkänd

Panelram ligger ovanpå klämmans bottendel.

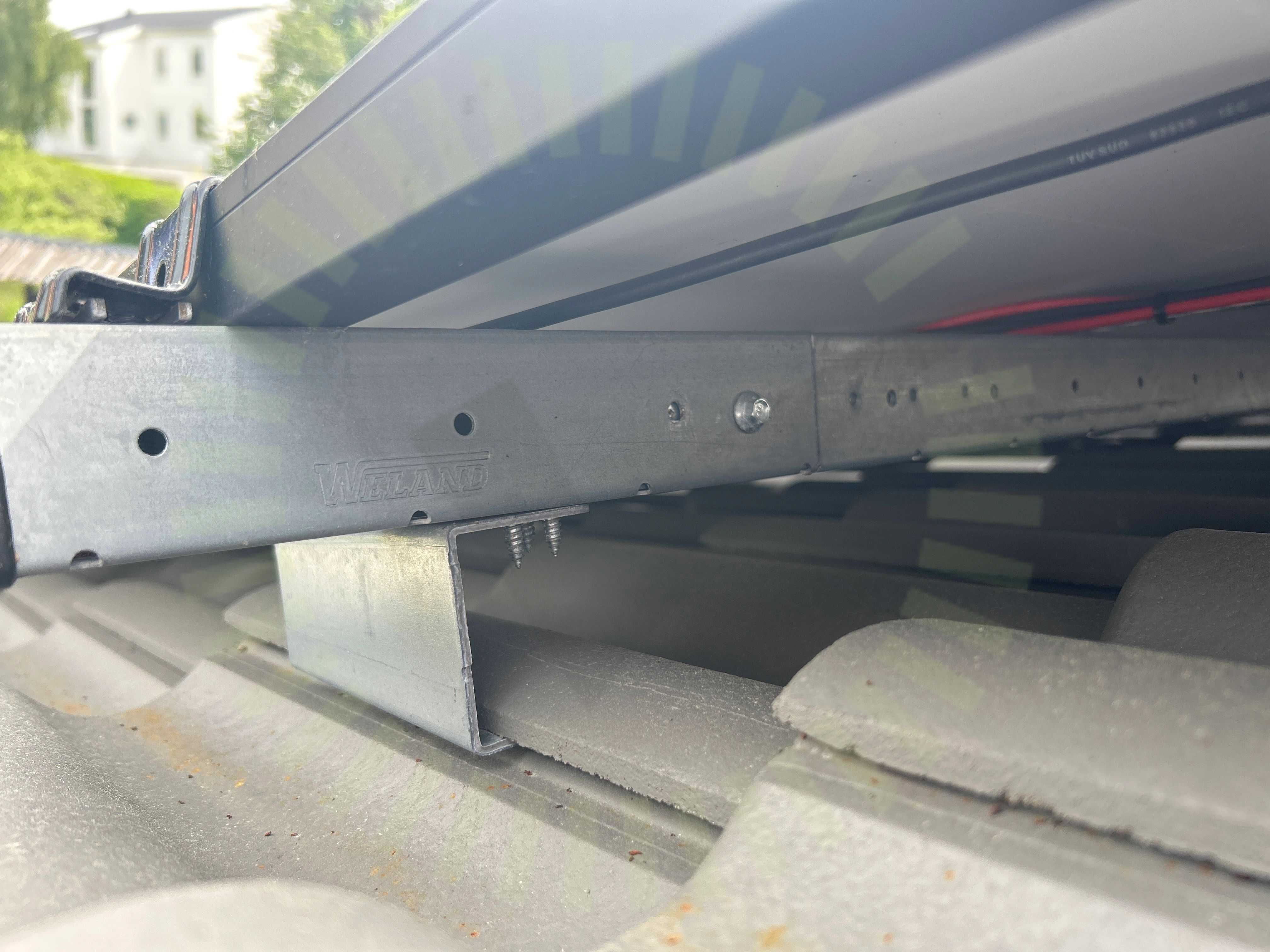

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

4.6 Underbyggnad

Inte godkänd

Råspont är 17 mm, infästningar gjorde mellan takstolar. Lastberäkning saknas att kontrollera mot.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

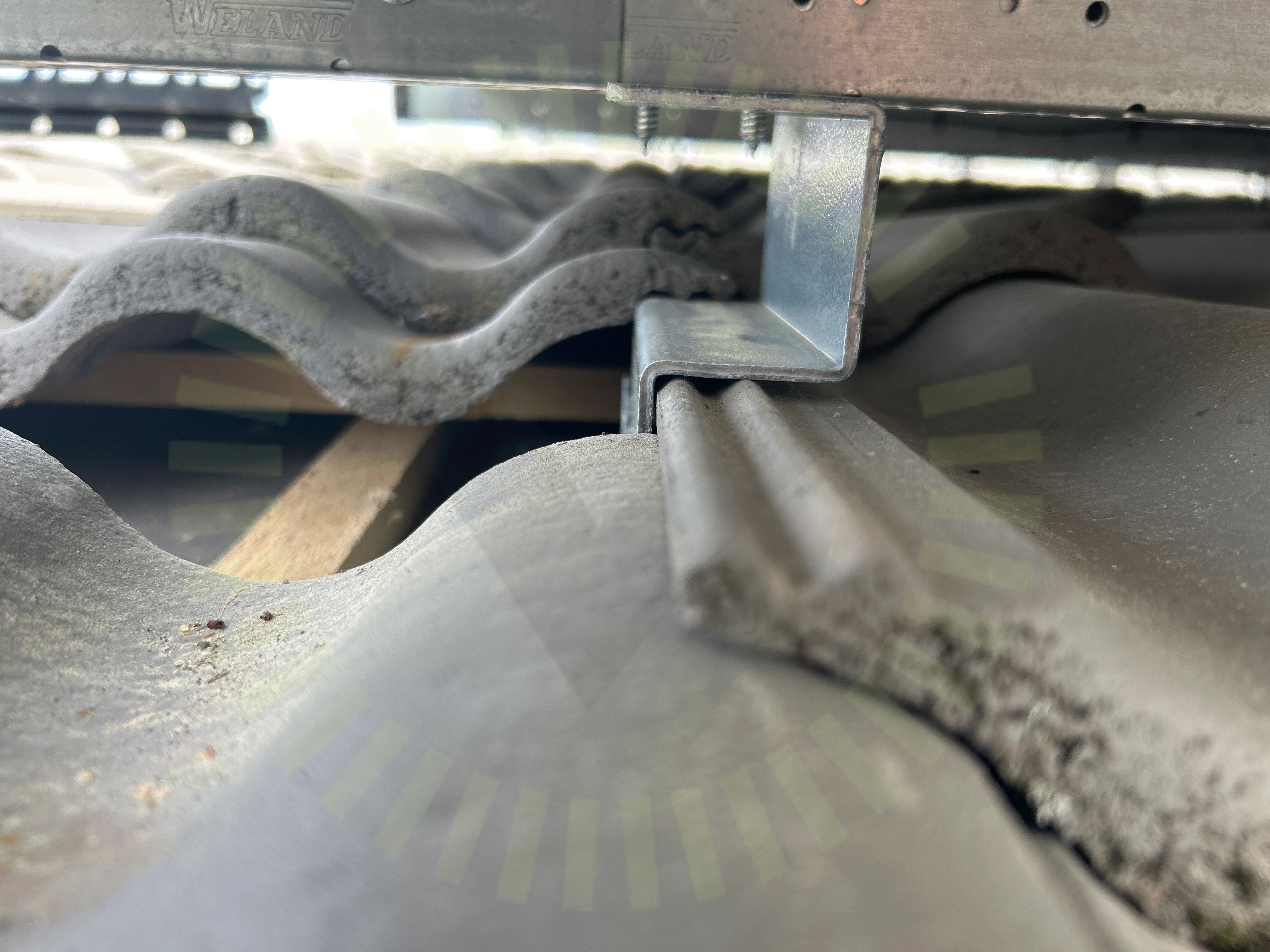

4.7 Underliggande takpanna

Inte godkänd

Krokar ligger dikt an mot takpannan.

MA5102 Sid 1 (1) | Version 3 - 221101

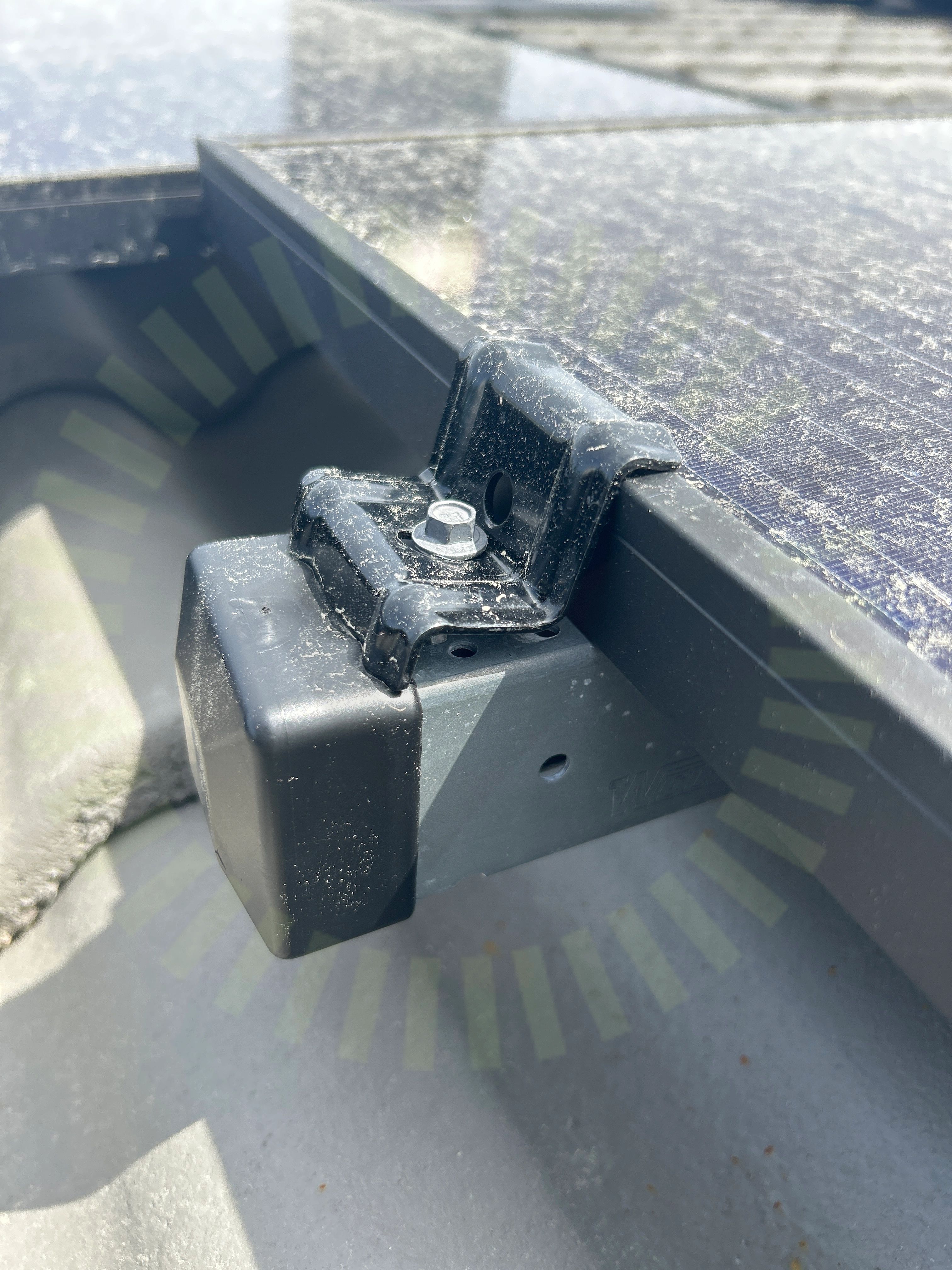

4.8 Ändklämmor skena

Inte godkänd

För lite skena sticker ut för ändklämmor.

MA5111 Sid 1 (1) | Version 4 - 221117

4.9 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Högsta uppmätta mått är 120 cm.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

14/23

DC kabel förläggning

Främmande material

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Mittklämma skruv

Råspontsinfästning

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

5/31

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

6.2 AC Böjradie

Inte godkänd

Kabelns böjradie är inte godkänd.

6.3 Skydd för växelriktare

Inte godkänd

Skydd för växelriktare är ej fastskruvat.

6.4 Smartmätare

Inte godkänd

Installation av smartmätare är inte utförd korrekt.

Tillverkarens anvisningar

6.5 Väderbeständigt material

Inte godkänd

Använt material är ej väderbeständigt.

Godkända kontrollpunkter

26/31

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation
