Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Svea Solar

Datum

20 oktober 2023

Ort

Värmdö, Stockholms län
Förstärkningsskruv
Skenornas infästning
Skenornas överhäng
93% godkända7% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätning säger 32 volt men det är 33 paneler i strängen.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/25
Förstärkningsskruv

2.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad. Sitter på översta takkrok och inte på nedersta.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas infästning

2.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

22/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Godkända kontrollpunkter

17/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

4.1 Dragavlastade

Inte godkänd

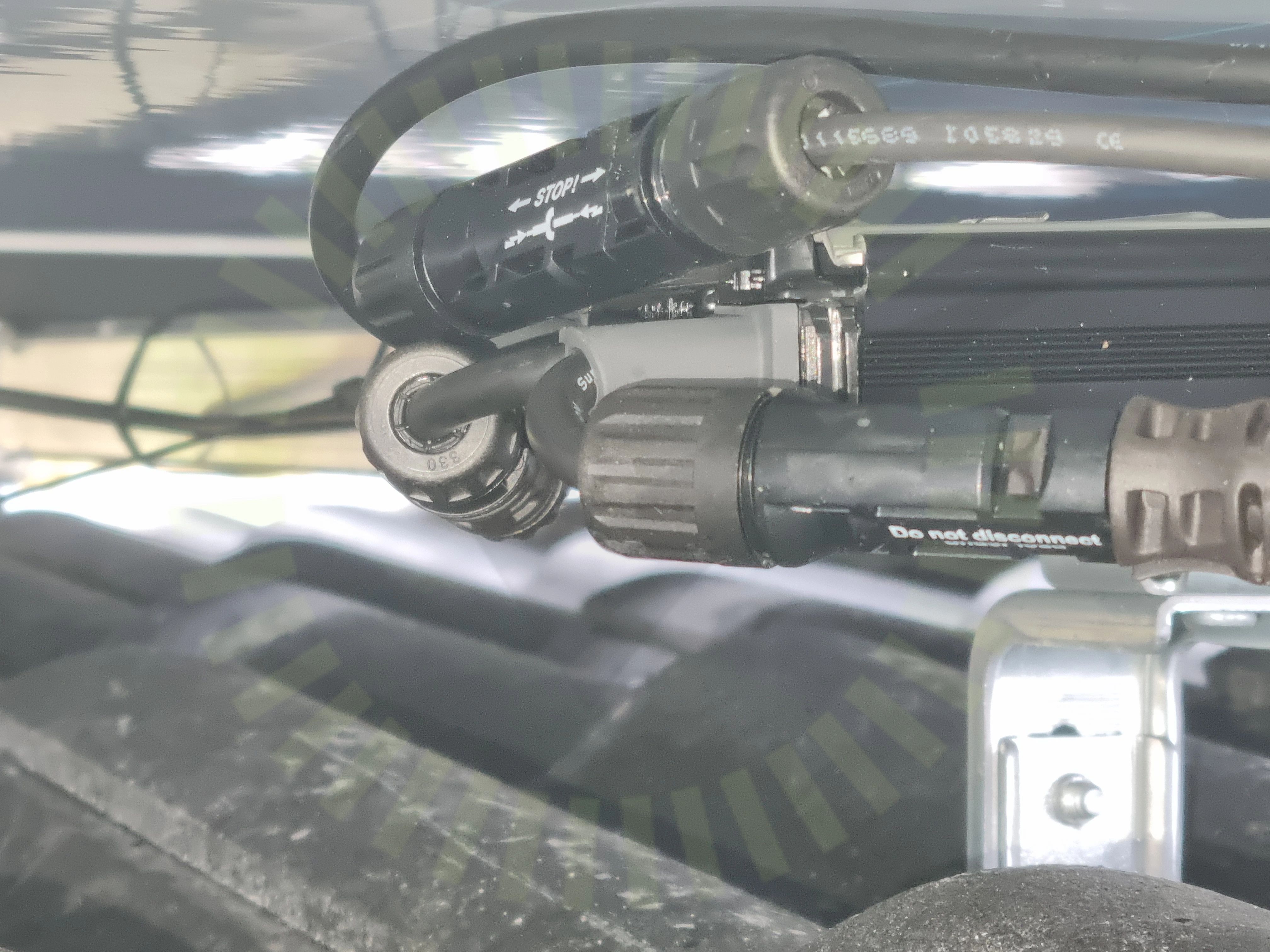

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/32
Anslutning av ledare

7.1 Anslutning av ledare

Inte godkänd

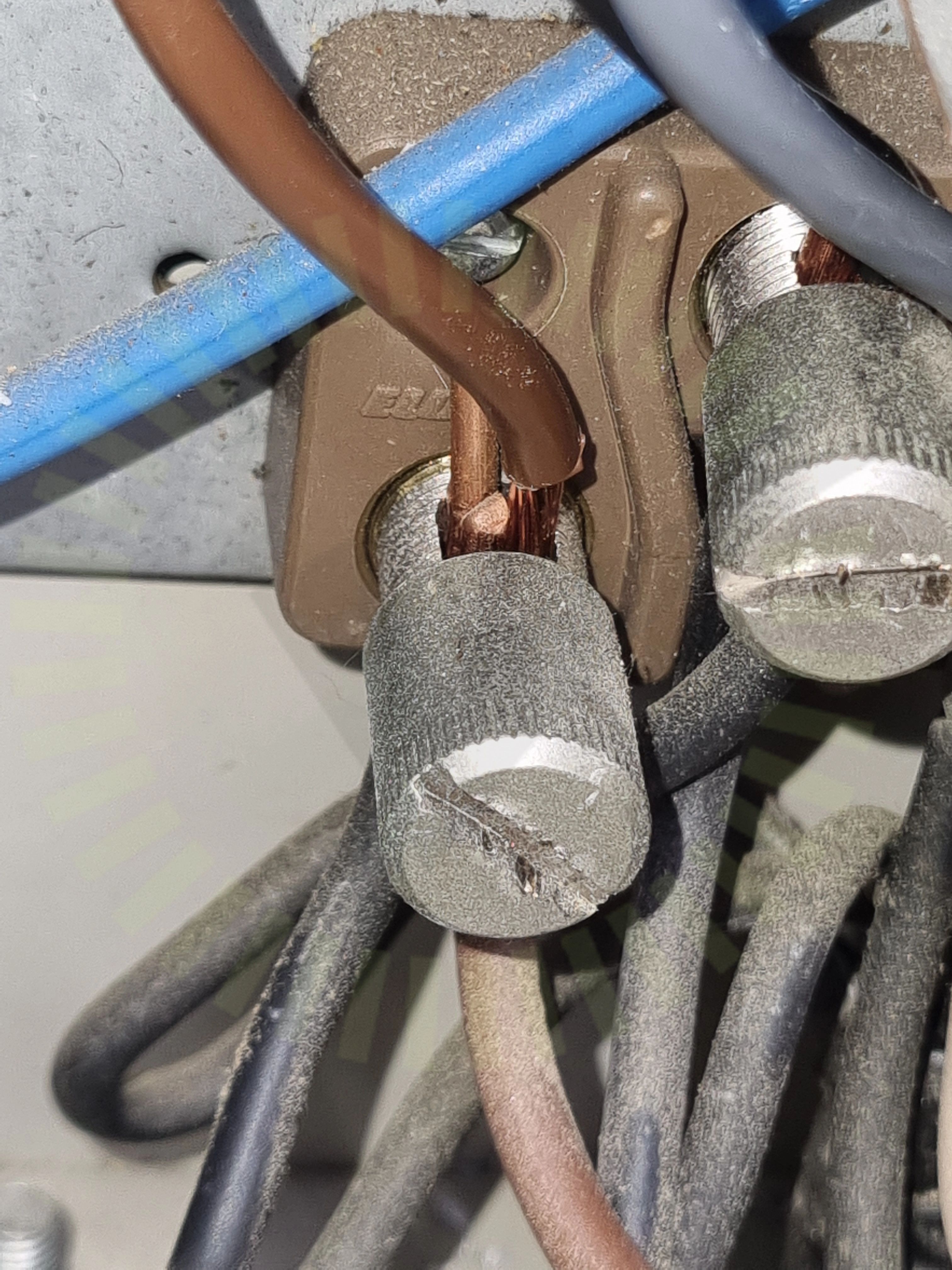

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

7.2 Strängdesign

Inte godkänd

Strängar är inte korrekt utförda. Totalt installerad effekt överstiger max för växelriktare, en sträng med 13365w är installerad.
