Besiktningsrapport

7.6

Installation genom

Arba Solar

Datum

11 mars 2024

Ort

Limhamn, Skåne län

Fastsäkring av produkt

Skenans utstick för klämma

Skenornas överhäng

+ 9

83% godkända17% ej godkända

Om installationen

PanelerYH Sunpro Power: SPDGxxx-N108M10

MontagesystemMAFI: Roof Tile Bracket Läktfästen

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: Sungrow DTSU666

Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

2/15

2.1 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

2.2 Närliggande objekt

Inte godkänd

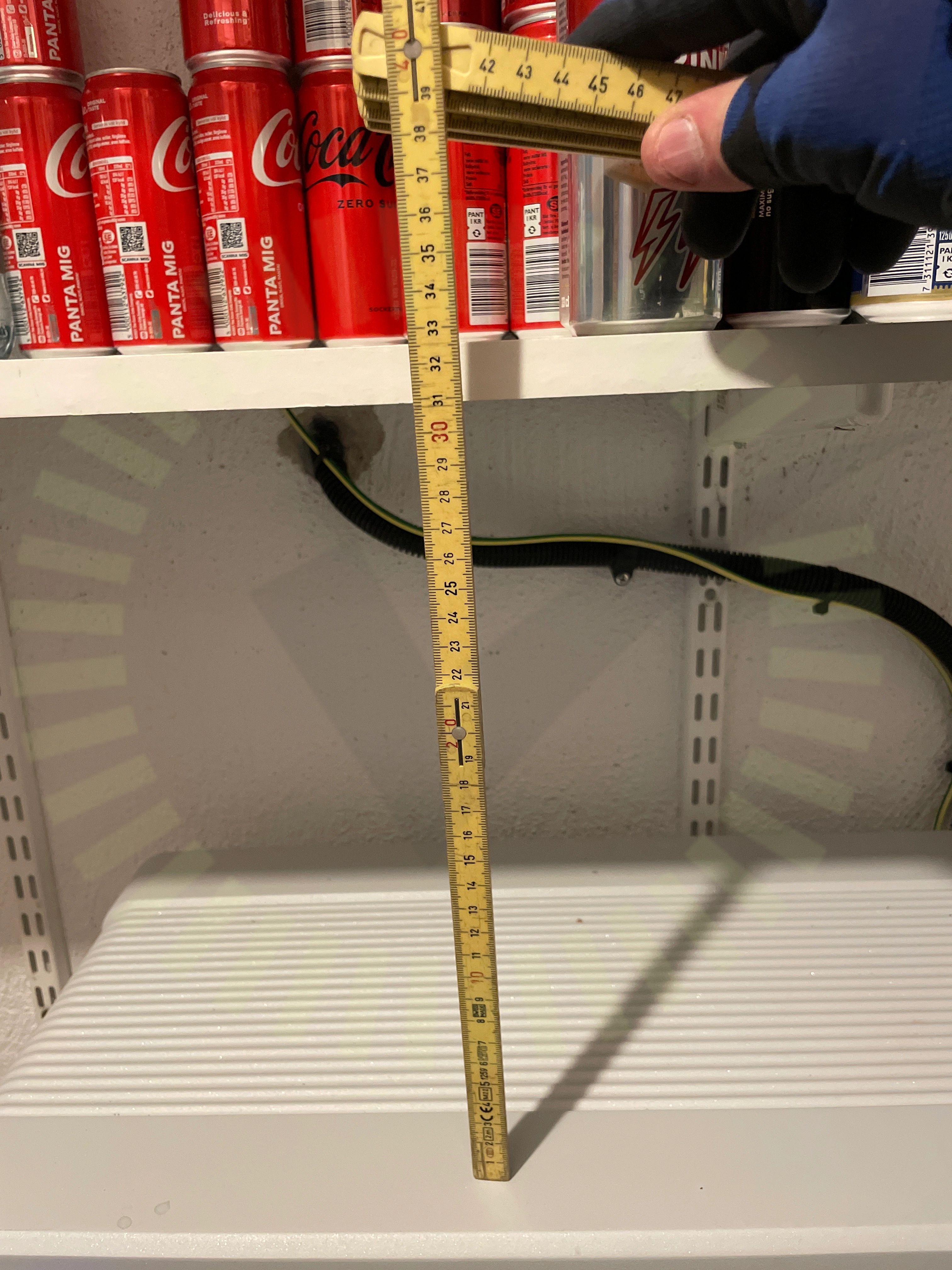

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

10/15

BatterimodulLock och sidoskyddRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Ej tillgängligt vid besiktning

3/15

Batteri PEDC anslutningSignalkabel batteri

Smartmätare

Anmärkningar

1/4

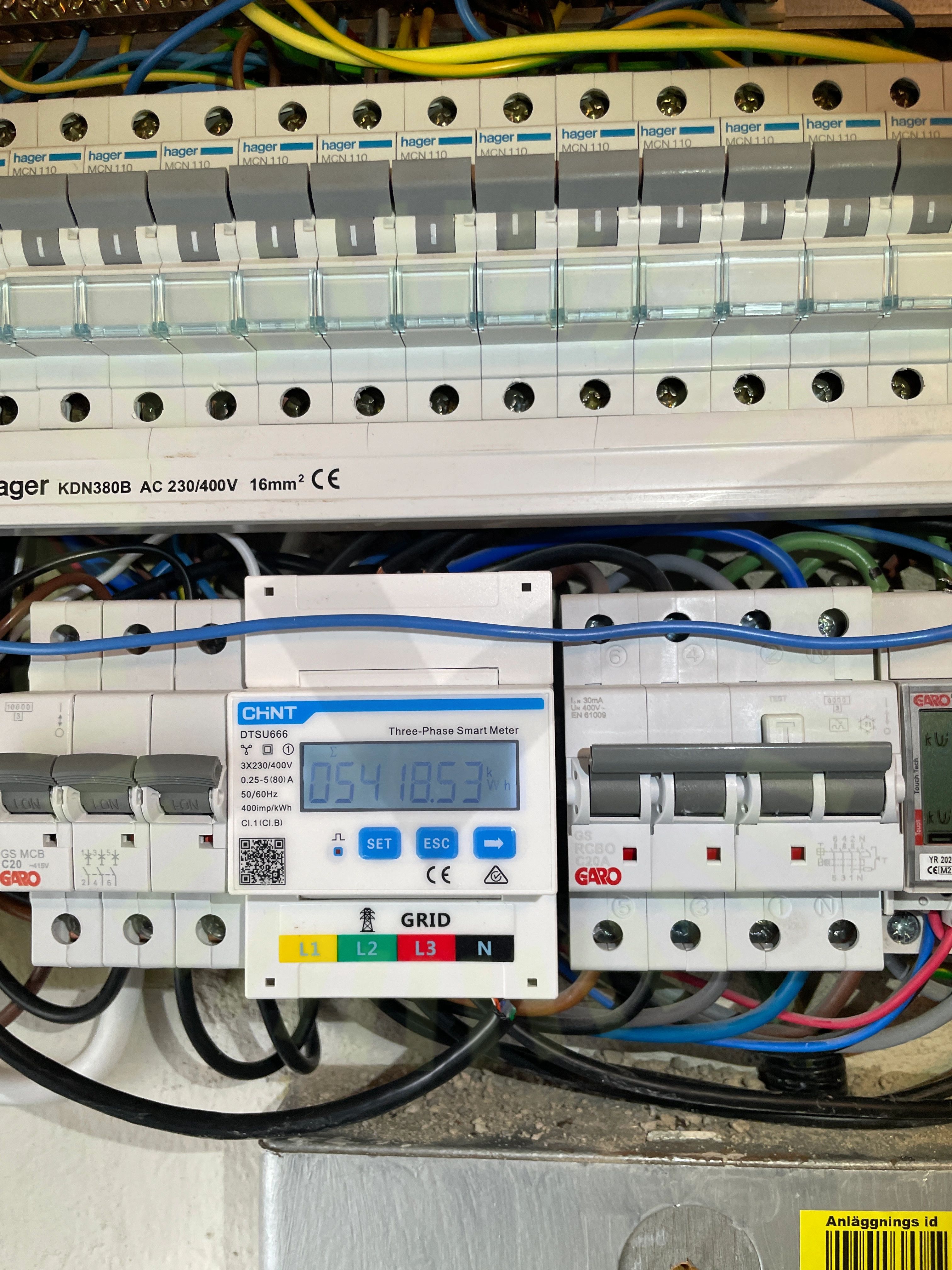

3.1 Anslutning av smartmätare

Inte godkänd

Smartmätarens matande kablar är inte korrekt anslutna. Saknar anslutning till neutralpunkt.

DTSU666-QIEN-Ver13-202007, Sida 6

Godkända kontrollpunkter

3/4

Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

8/21

5.1 Heavy Brackets

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera ifall det är behov för heavy bracket saknas.

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

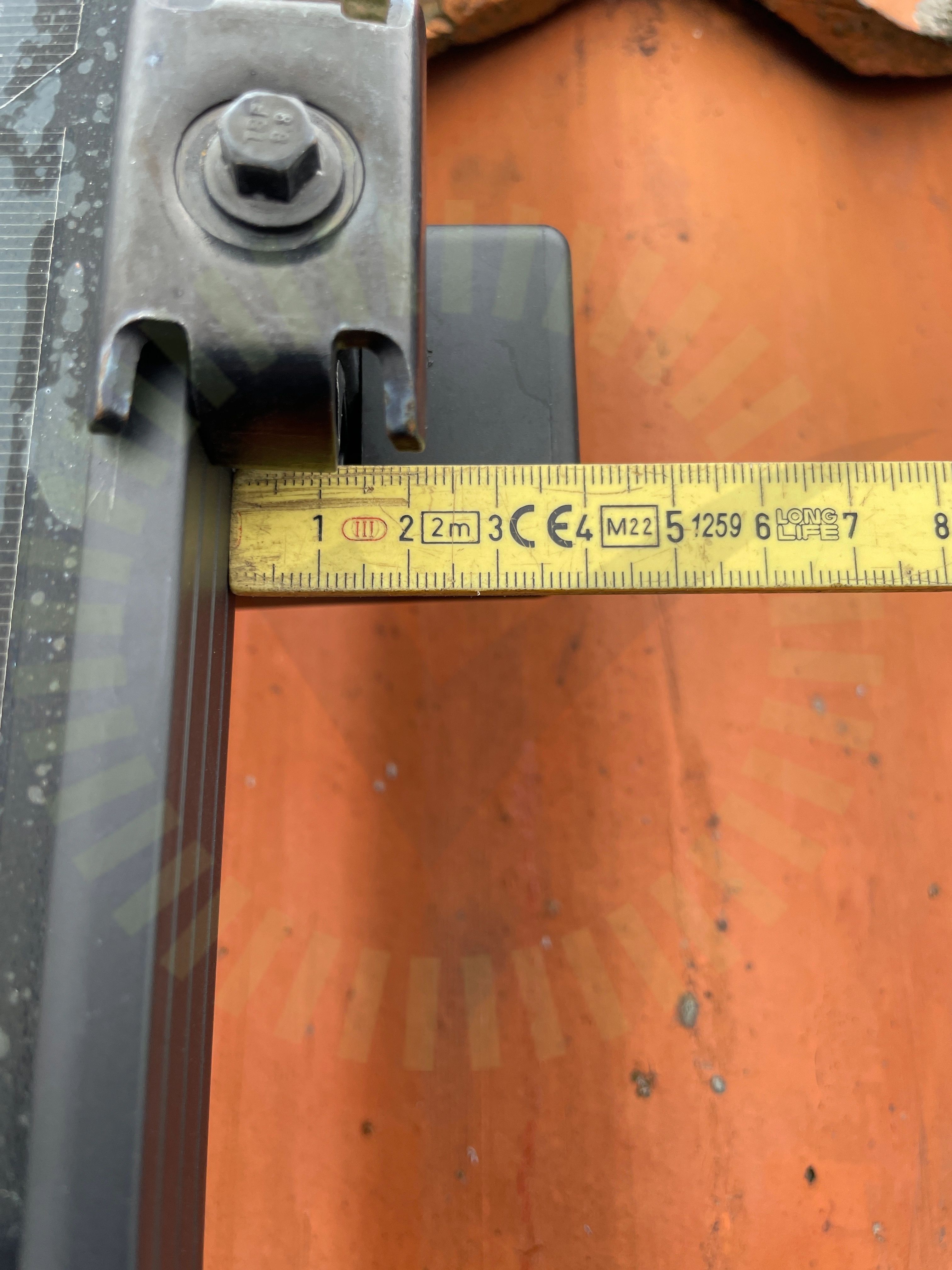

5.3 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

Mounting Description MAFI Solar, Page 7 (7), 2022

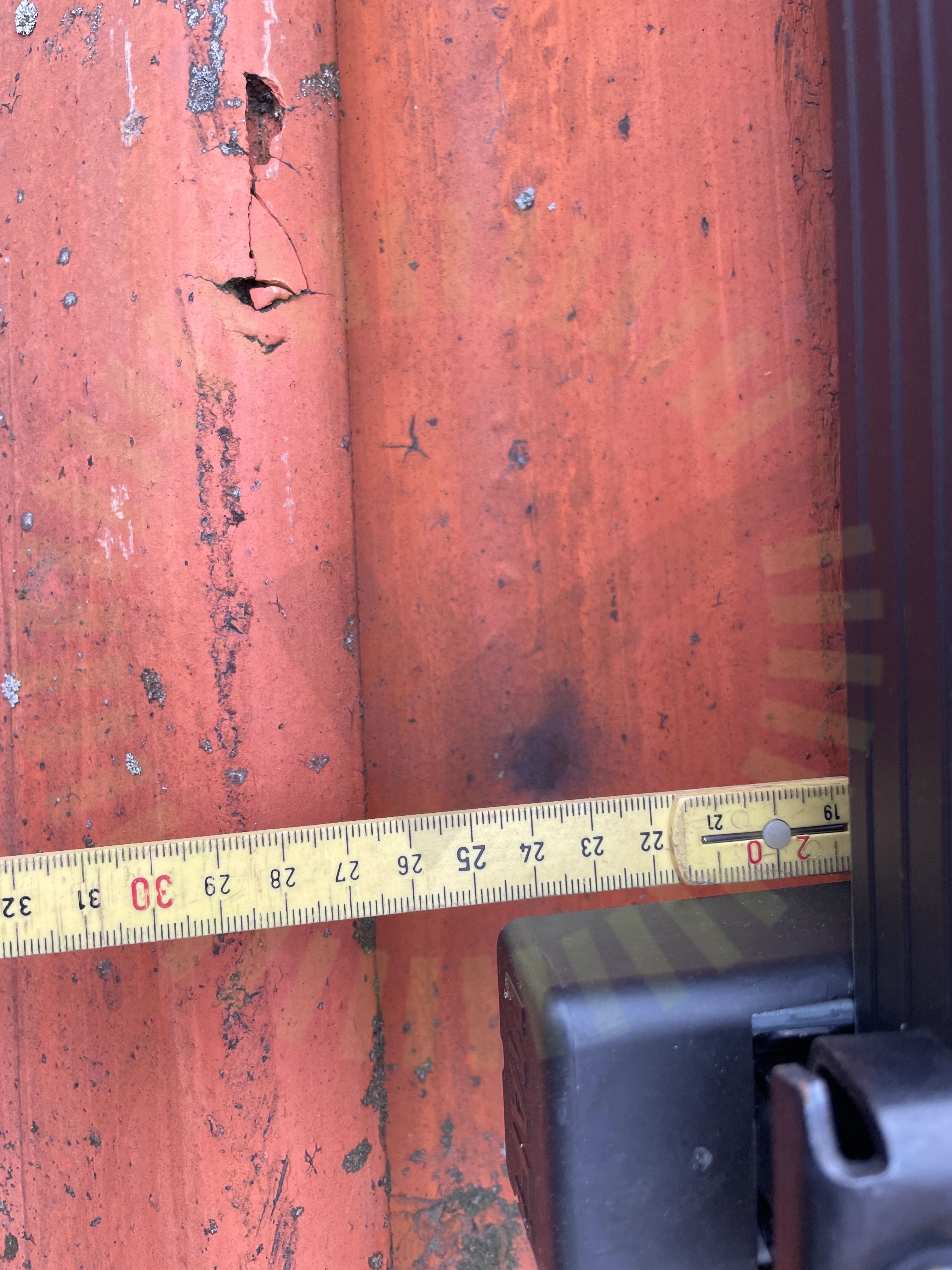

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Mounting Description MAFI Solar, Sida 4/7, 2022

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.6 Säkerhetsavstånd

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

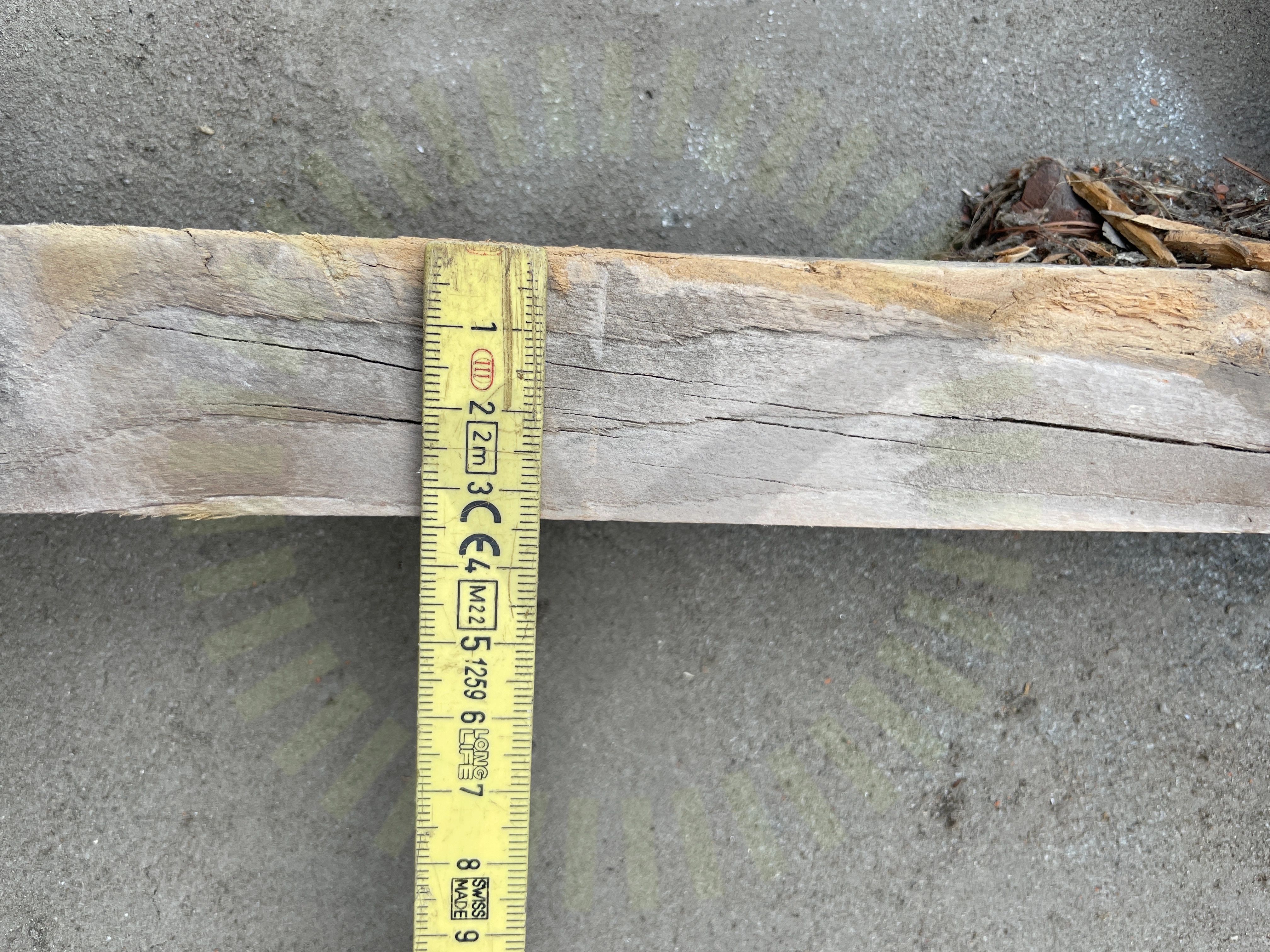

5.7 Underbyggnad

Inte godkänd

Läkten som krokarna är fästa i har inte korrekt dimensioner.

Tillverkarens anvisningar

5.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

13/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorSkadorSkenornas infästningSkenskarvarTakgenomföringVäderbeständigt materialÄndklämmor

Tak 1, YH Sunpro Power: SPDGxxx-N108M10

Anmärkningar

2/17

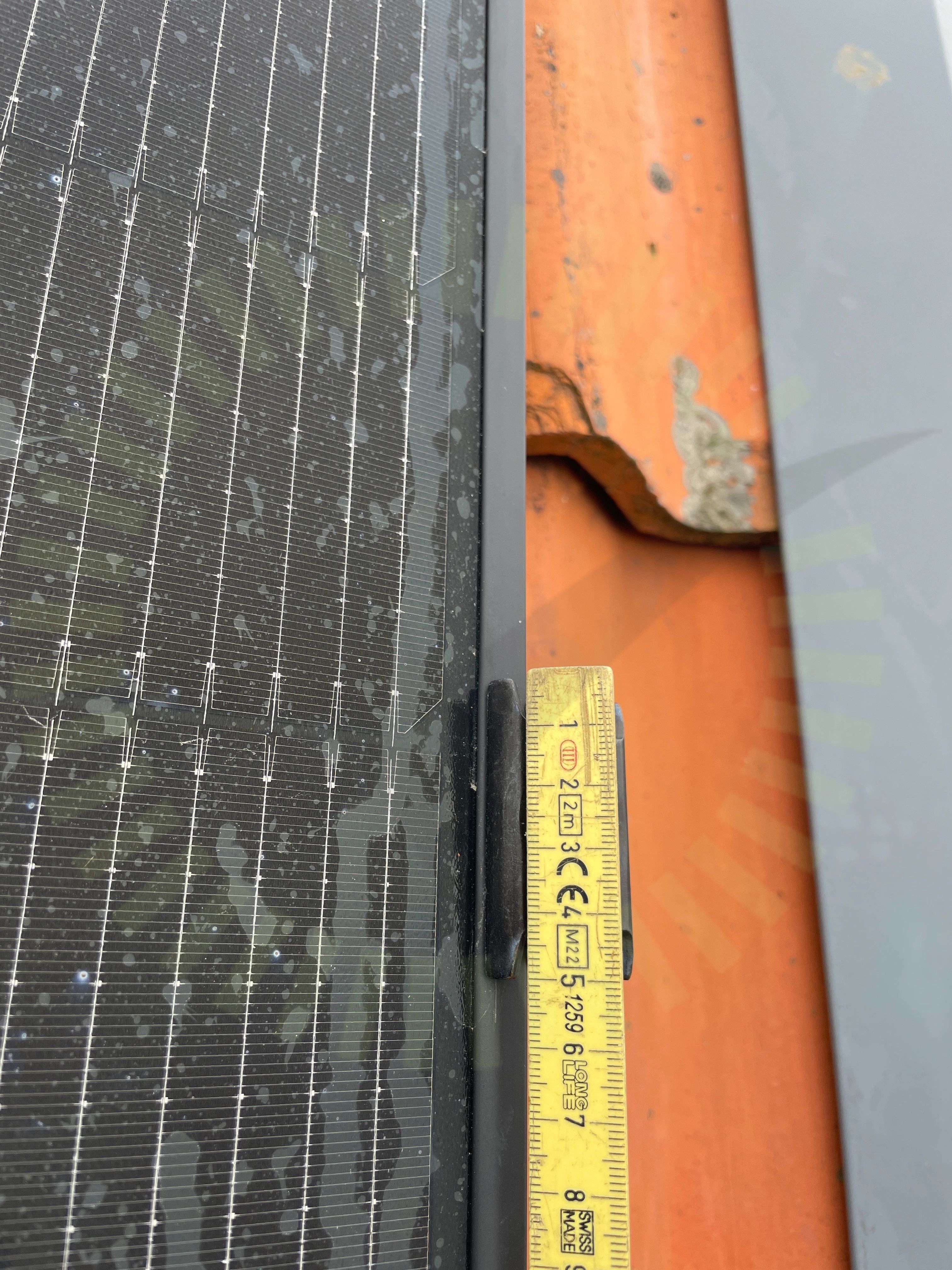

6.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

Sunpro Power: SP-WI-JS-010 Installation Manual, sida 24-25

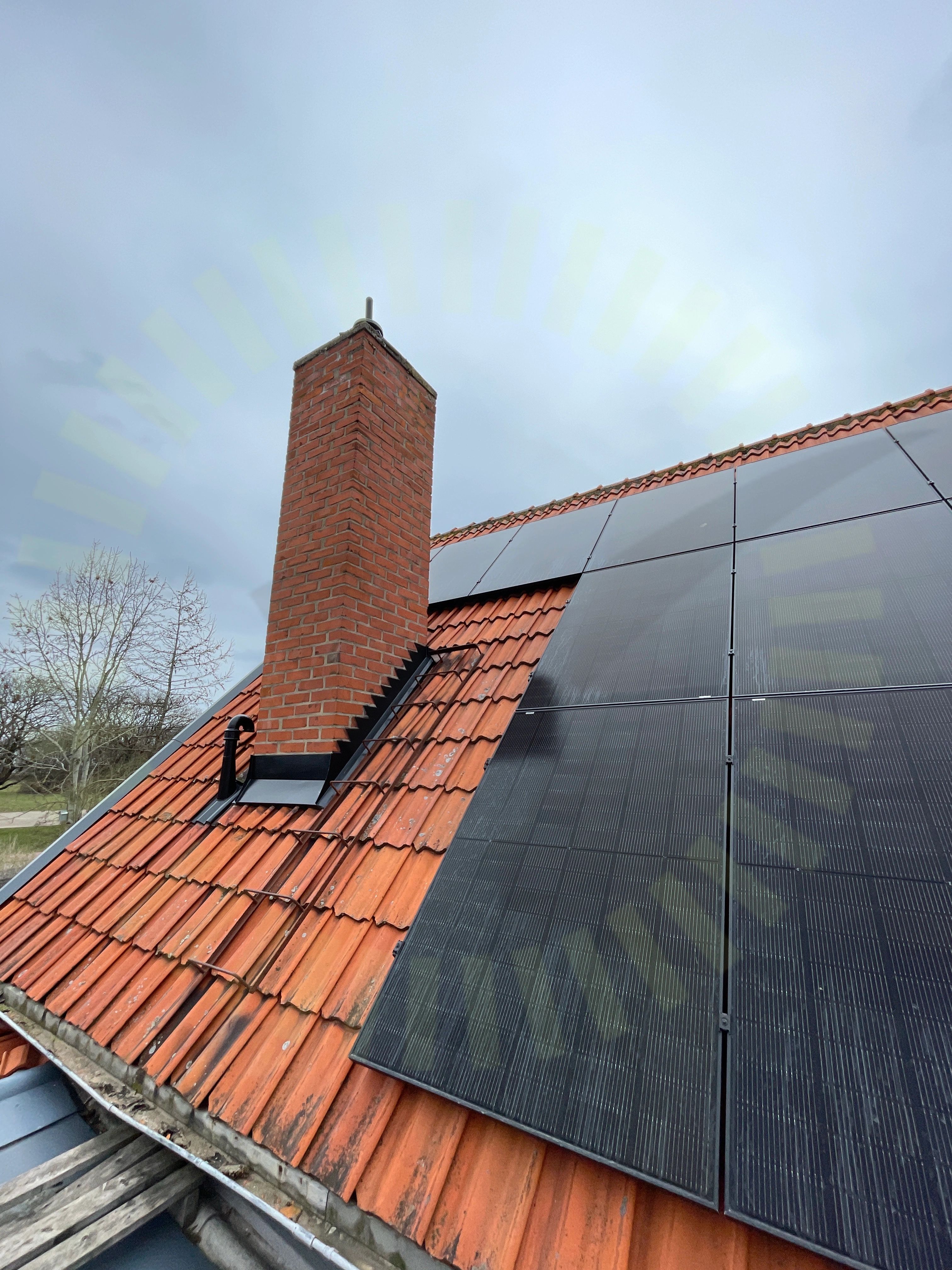

6.2 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga.

Godkända kontrollpunkter

15/17

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/4

7.1 Informering av solceller

Inte godkänd

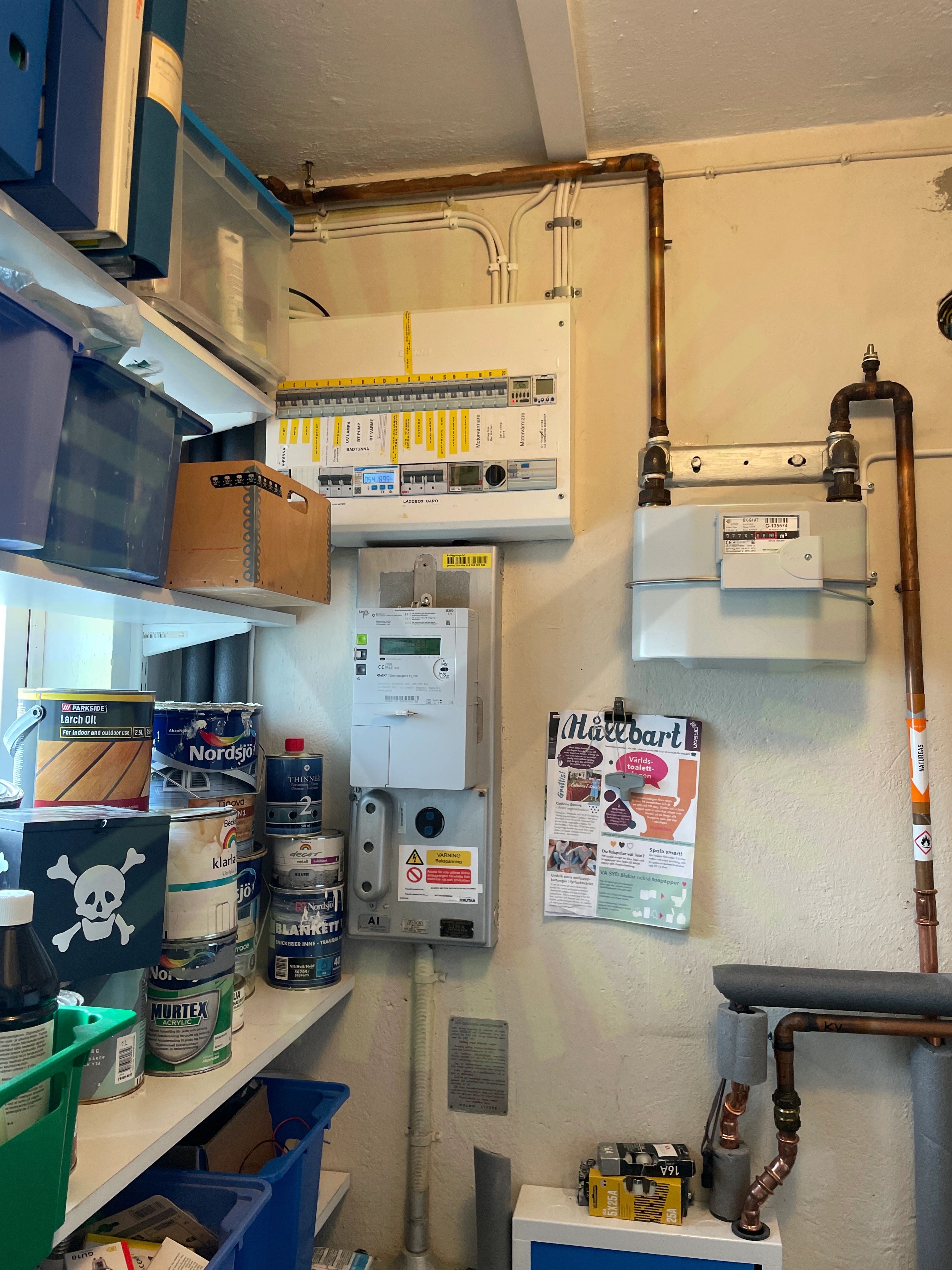

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

8.1 Genomföringar

Inte godkänd

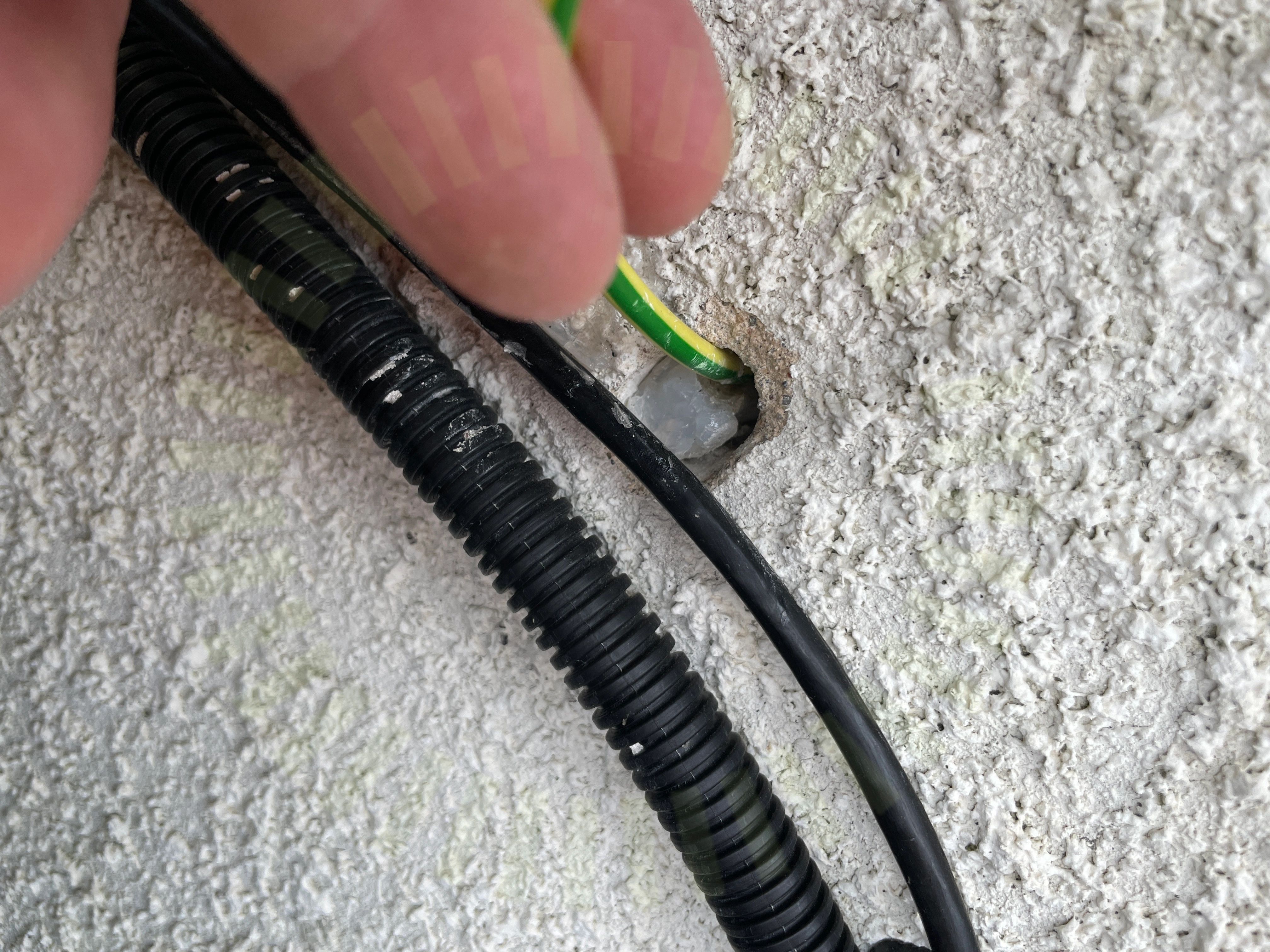

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

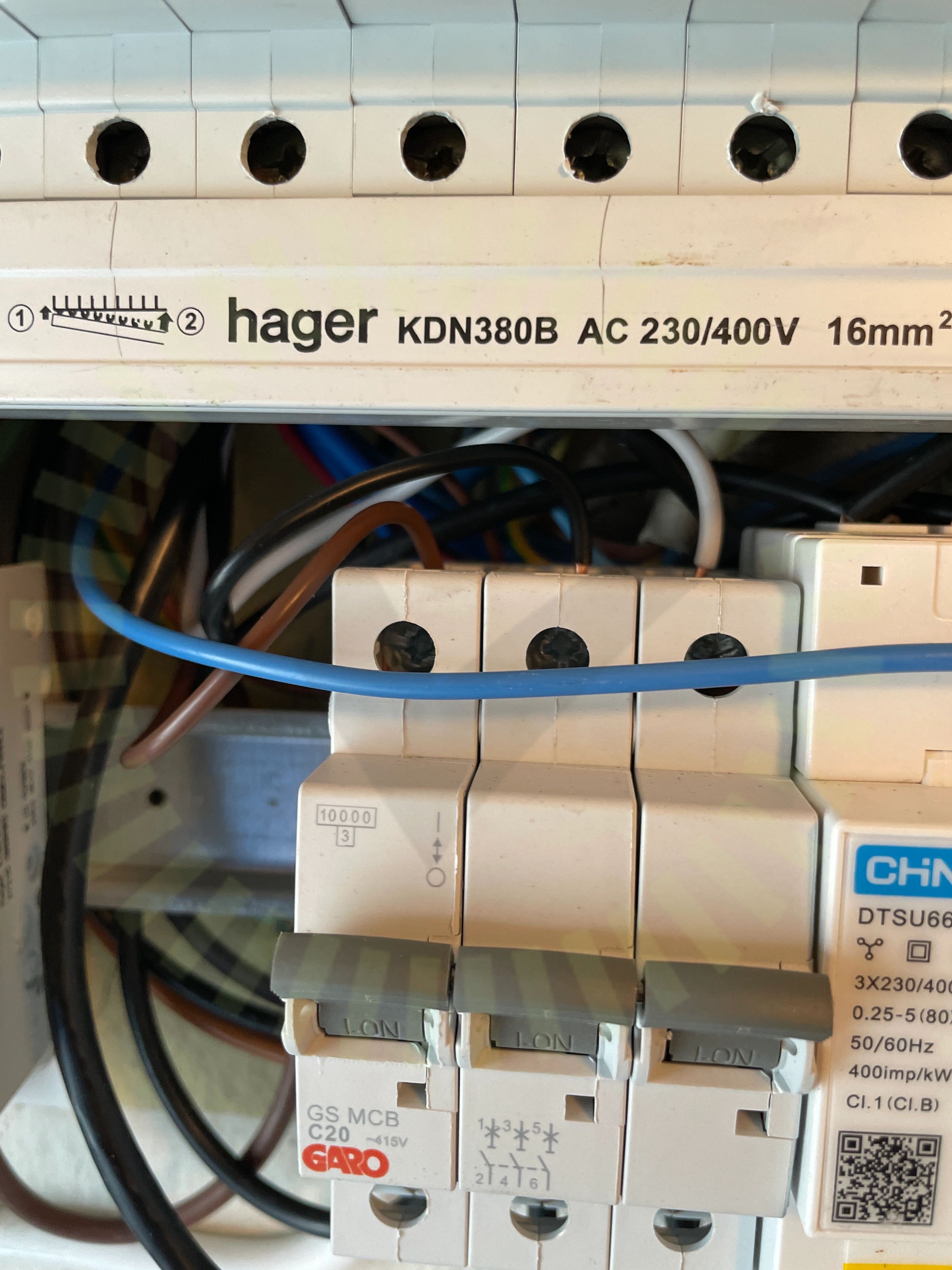

8.2 Kabeldimensionering

Inte godkänd

Vald säkring är större än lämpligt för det valda kablaget.

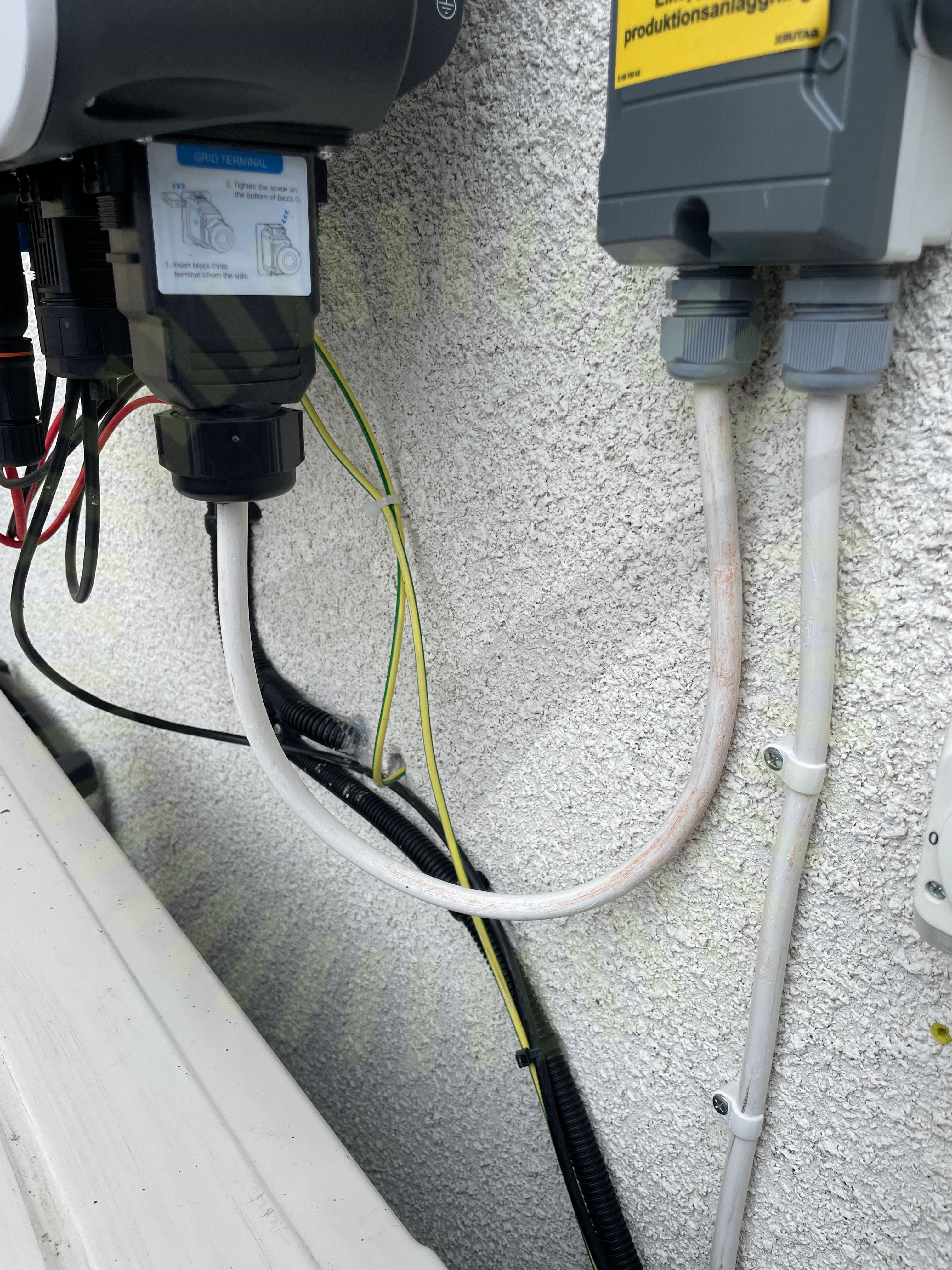

8.3 Väderbeständigt material

Inte godkänd

PE kabel är ej väderbeständig.

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
