Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Otovo

Datum

20 februari 2024

Ort

Dalby, Skåne län
Genomföringar
Fastsäkring av produkt
Jordning av chassi
89% godkända11% ej godkända

Om installationen

VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/15
Fastsäkring av produkt

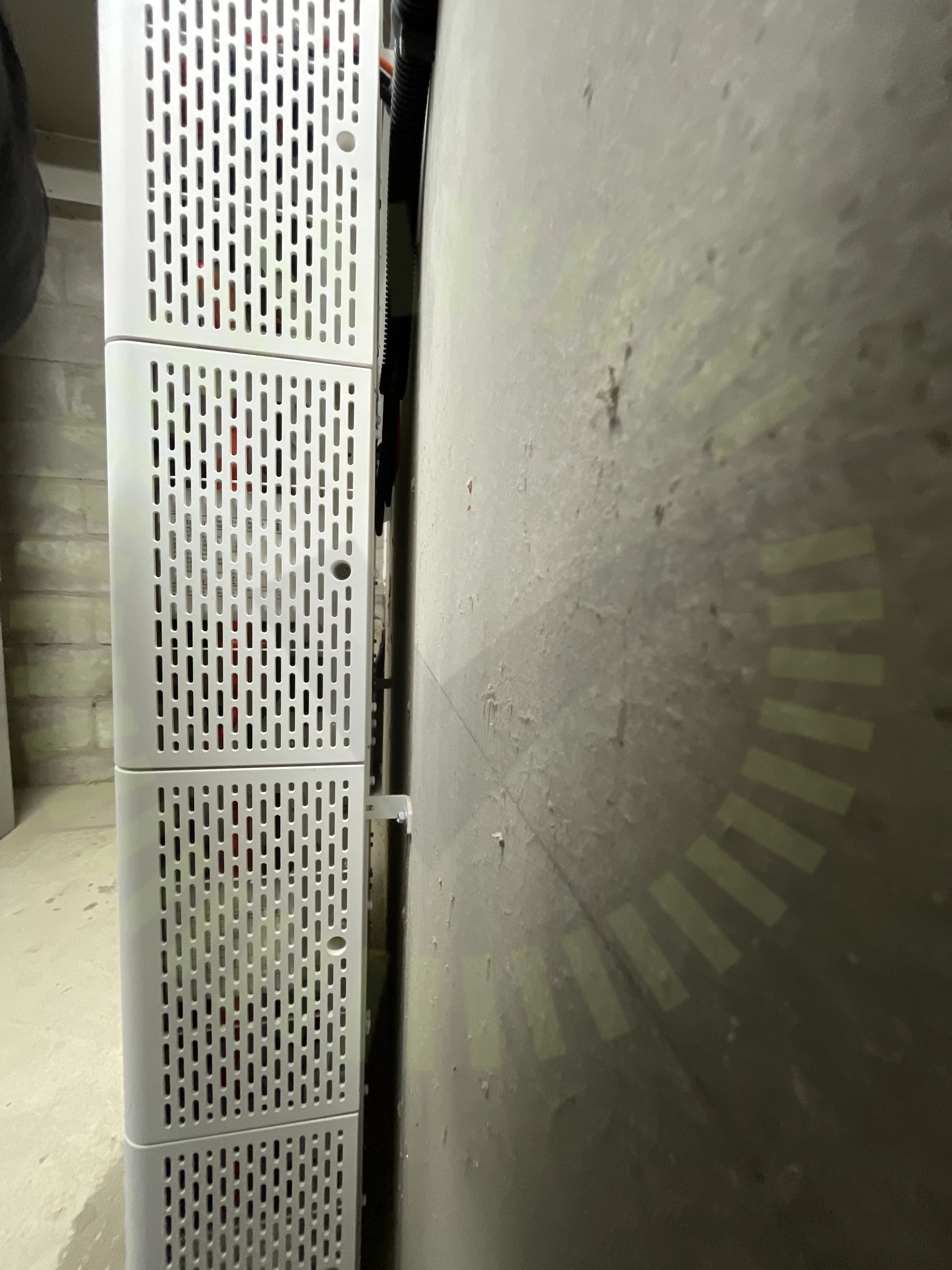

1.1 Fastsäkring av produkt

Inte godkänd

Batterimodul är inte fastsäkrad i väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4

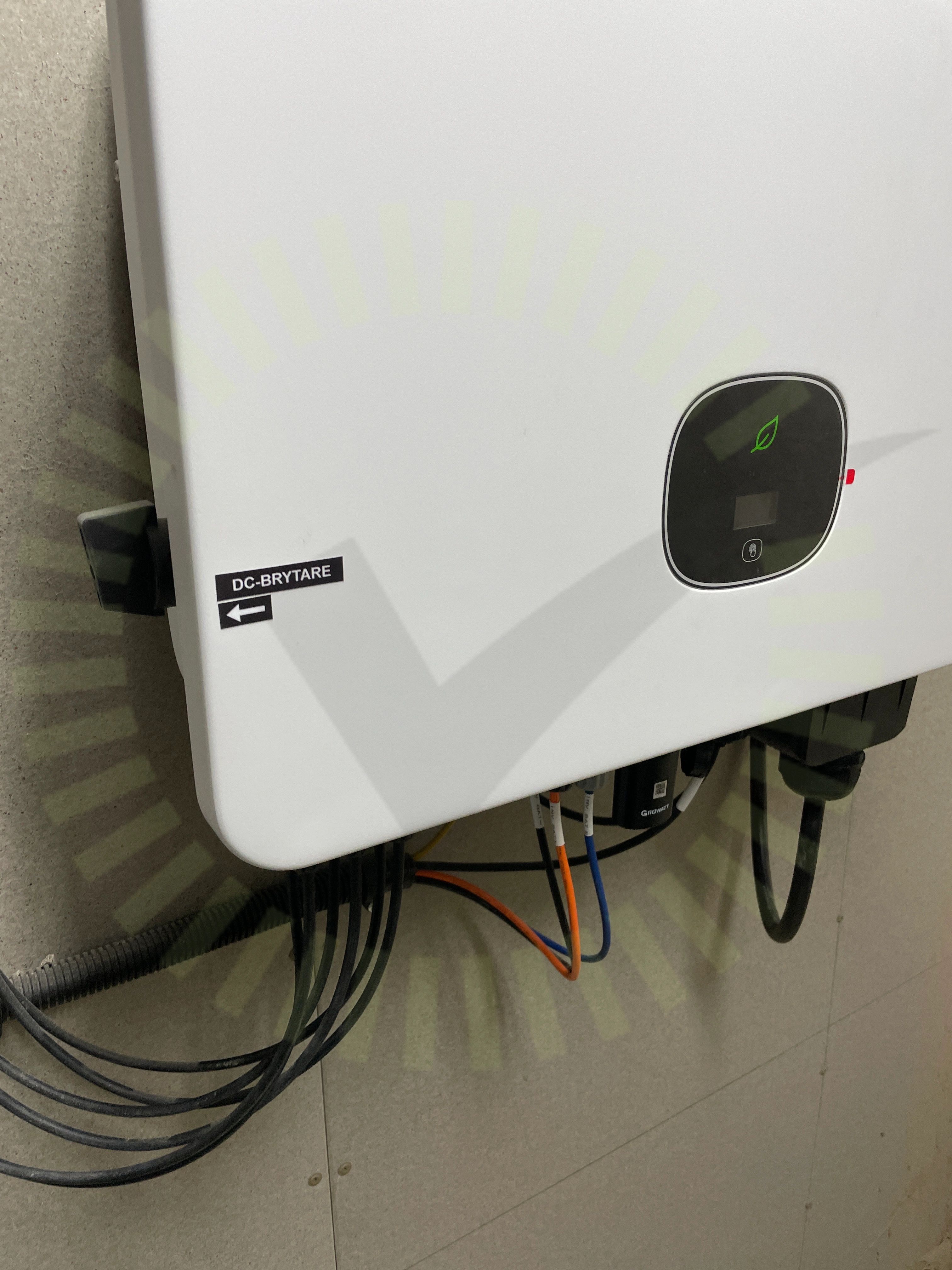

Varning för likspänning

2.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/36
DC Kontakter

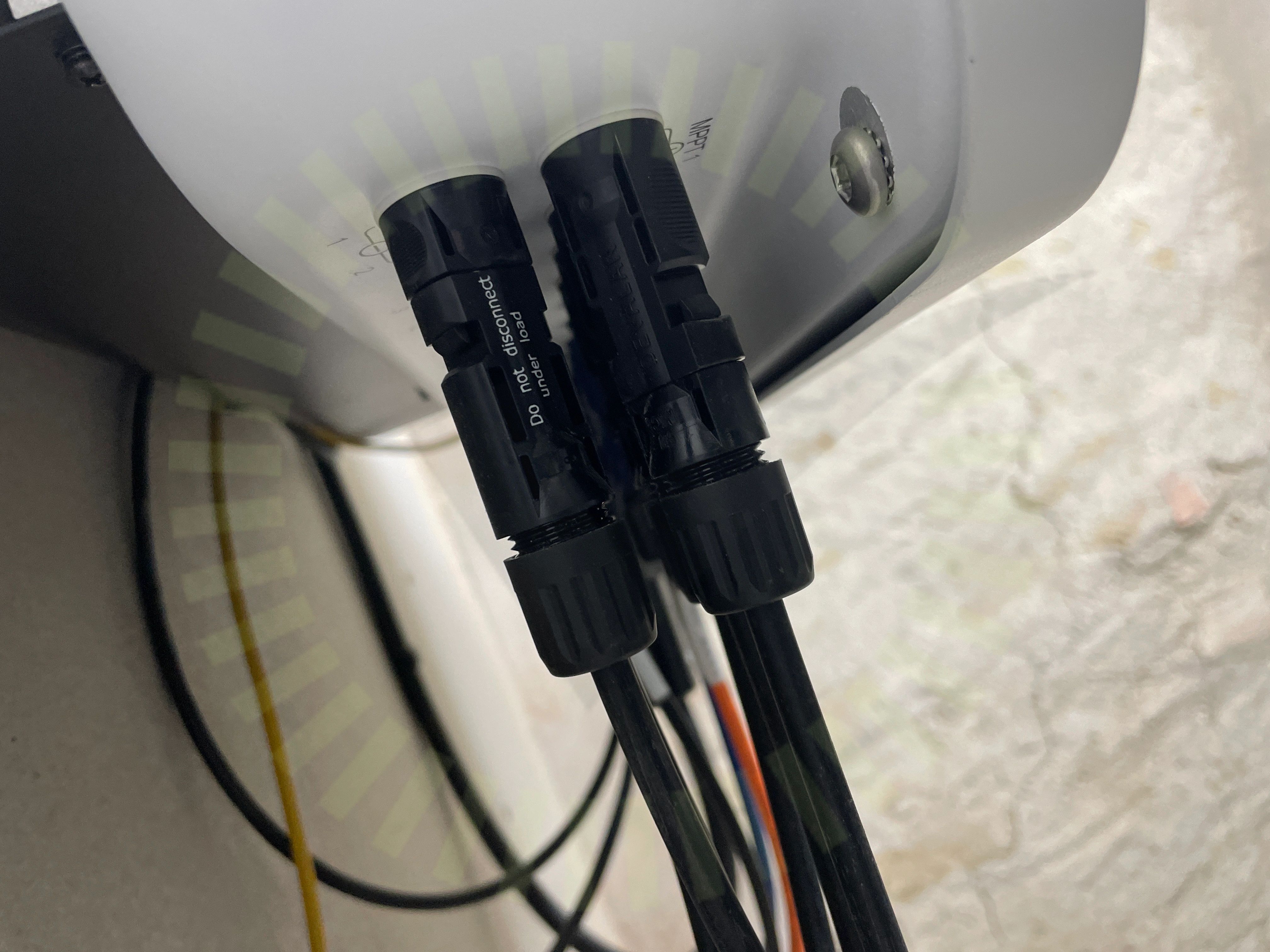

3.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

3.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Jordning av chassi

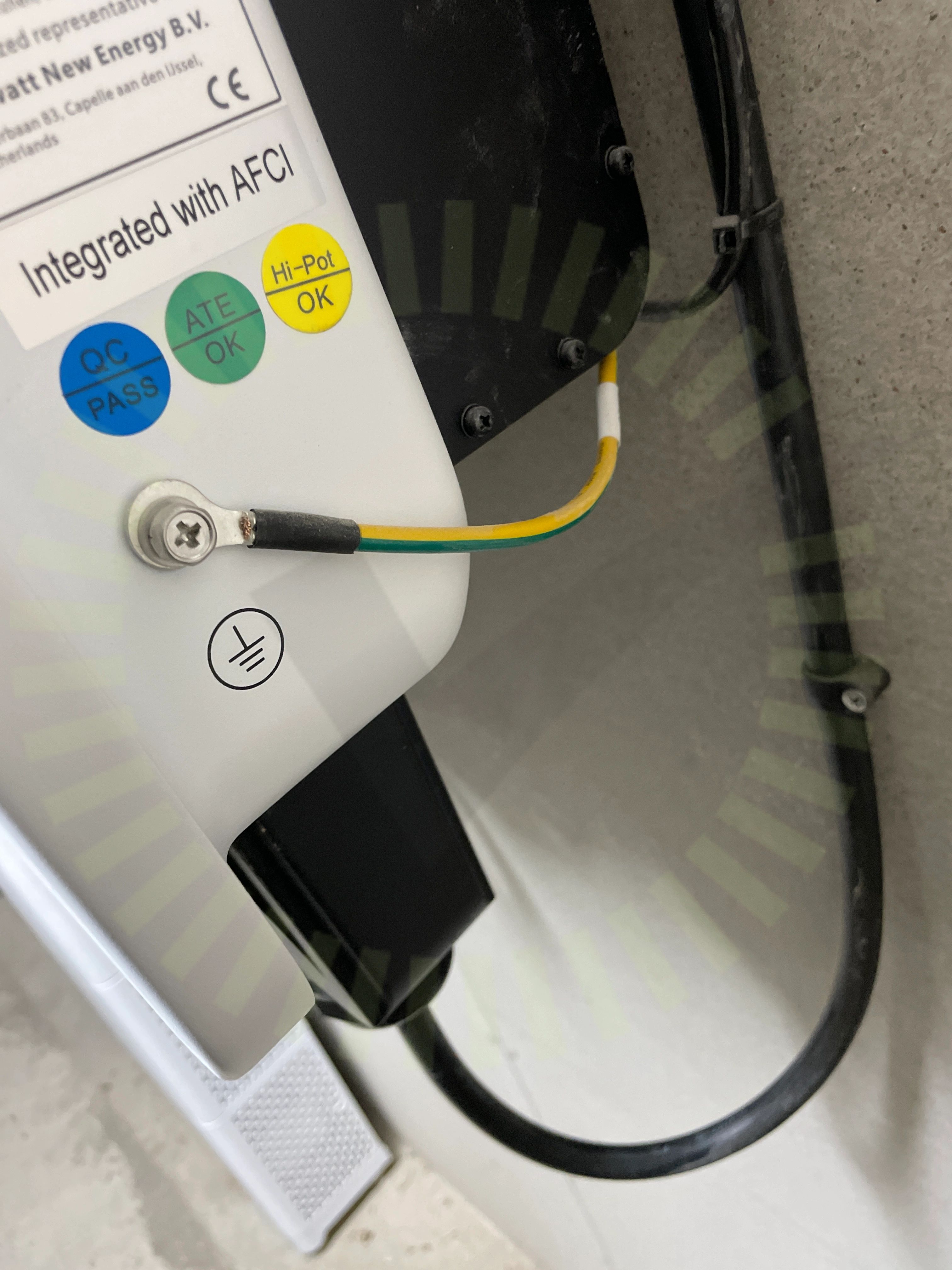

3.3 Jordning av chassi

Inte godkänd

Växelriktare är jordat mot batteri.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 22
Genomföringar

3.4 Genomföringar

Inte godkänd

Genomföring inte tätad. Brandklassat utrymme, krävs dokument på använt material.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

32/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
