Besiktningsrapport
9.5
Installation genom
1KOMMA5°
Datum
15 oktober 2025
Ort
Halmstad, Hallands län
Klämmor rätt förläggning
Underliggande takpanna
Takpannor
96% godkända
4% ej godkända
Om installationen
Paneler
1Komma5° - Fullblack
Montagesystem
Weland Stål: Råspont
Växelriktare
FoxEss: 1Komma5: HI-(XXX)-V1
Batteri
FoxEss: 1Komma5-BAT-4300-L(X)
Tillbehör
Säkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/2
1.1 Avtal
Inte godkänd
Fast anslutning för Gridbox är inte utförd. Temporär lösning är utförd
Avtal
Godkända kontrollpunkter
1/2
Mätprotokoll DC
Batteri
Godkända kontrollpunkter
13/13
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1: 1Komma5° - Fullblack
Godkända kontrollpunkter
17/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: Weland Stål: Råspont
Anmärkningar
3/21
5.1 Klämmor rätt förläggning
Inte godkänd
Klämma ligger inte korrekt i skenan.
MA5111 Sid 1 (1) | Version 6 - 250408

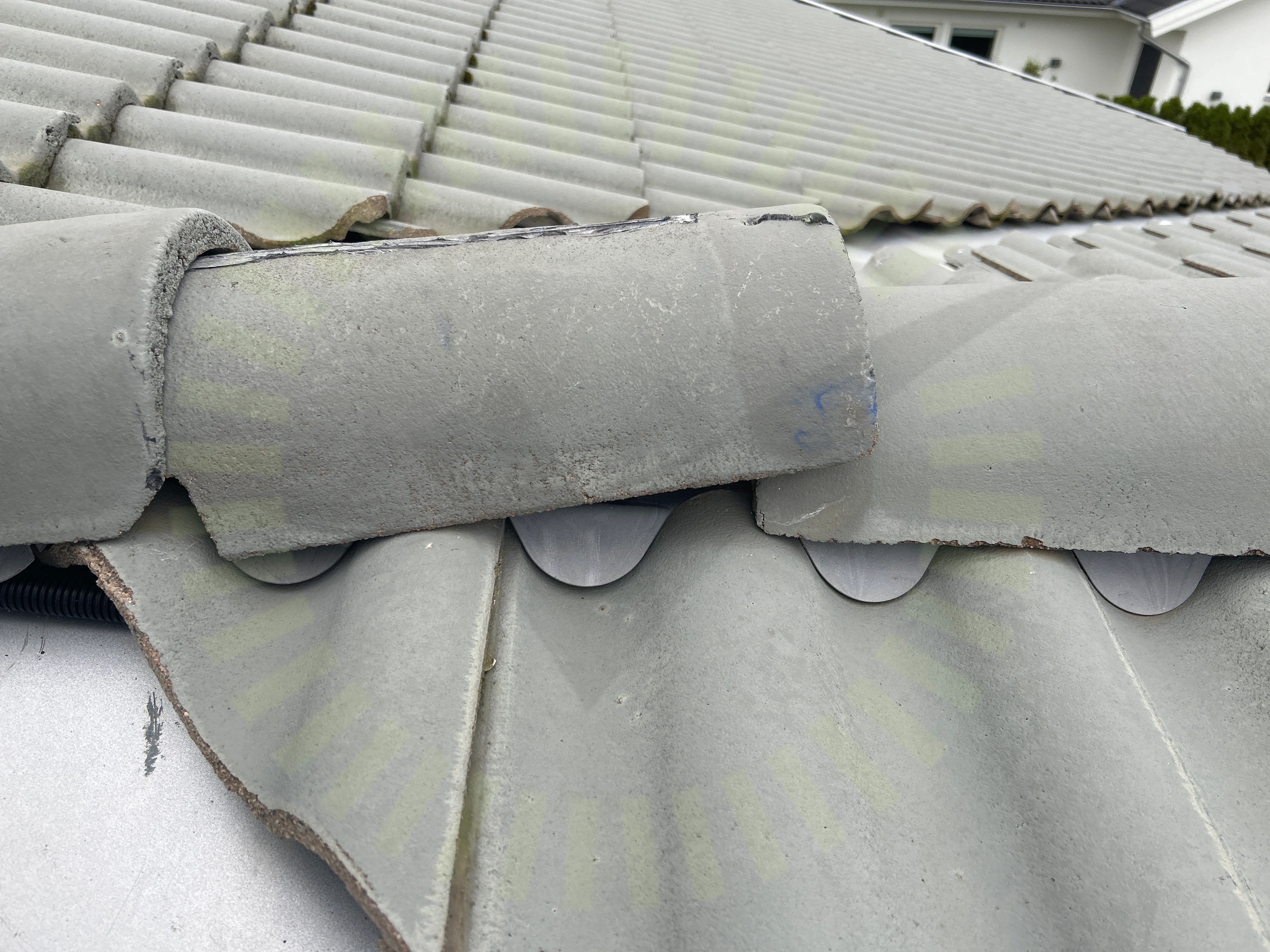

5.2 Takpannor
Inte godkänd
Nockpanna har knäckts och lagats med någon fog. Pannan har inte lagts tillbaka korrekt.

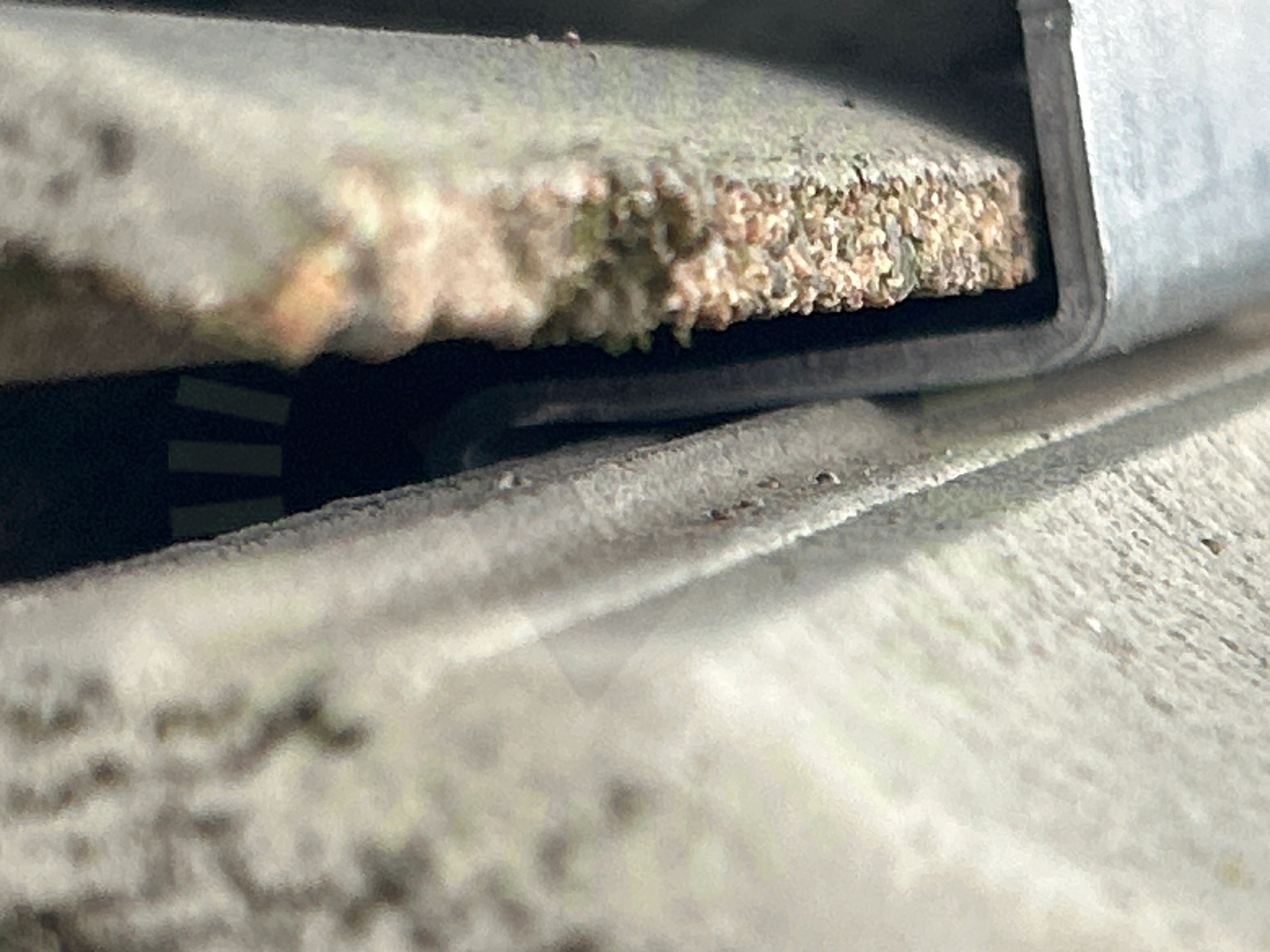

5.3 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
16/21
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeluppfästning
Mittklämmor
Panelramens höjd
Placering
Potentialutjämningsledare
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
2/21
Råspontsinfästning
Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
