Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Skandica Solar

Datum

7 mars 2024

Ort

Mölndal, Västra Götalands län
Skadat kablage
Förskruvning
AC Kablage förläggning
90% godkända10% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemWeland Stål: Papptak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Godkända kontrollpunkter

16/17
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

5/26

4.1 CC infästningar

Inte godkänd

Lastberäkning saknas vid besiktning.

MA5103 Sid 1 (2) | Version 7 - 230914
Skenornas överhäng

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

4.3 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.5 Stödplattans placering

Inte godkänd

Lastberäkning saknas vid besiktning.

MA5103 Sid 2 (2) | Version 7 - 230914

Godkända kontrollpunkter

20/26
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas infästning korslagerSkenskarvarStödplattaStödplattans fastskruvningSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/26
Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

6.2 Varning för likspänning

Inte godkänd

Märkning är inte tillförlitligt fäst. Mäkning kommer inte att sitta kvar den tänkta livstiden.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/35

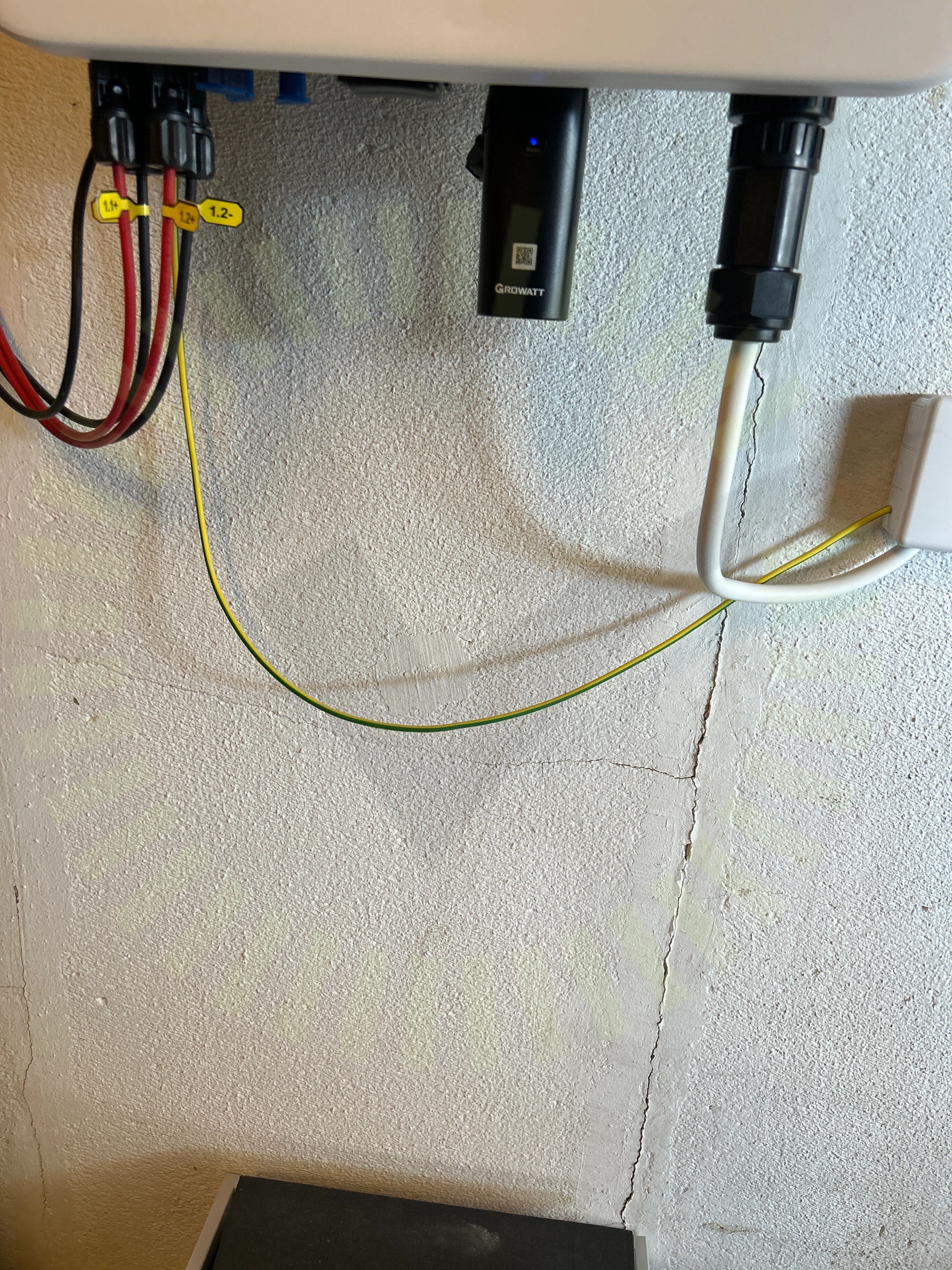

AC Kablage förläggning

7.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för jord kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)
Förskruvning

7.2 Förskruvning

Inte godkänd

Förskruvning håller inte i kablage. Går att röra in och ut.

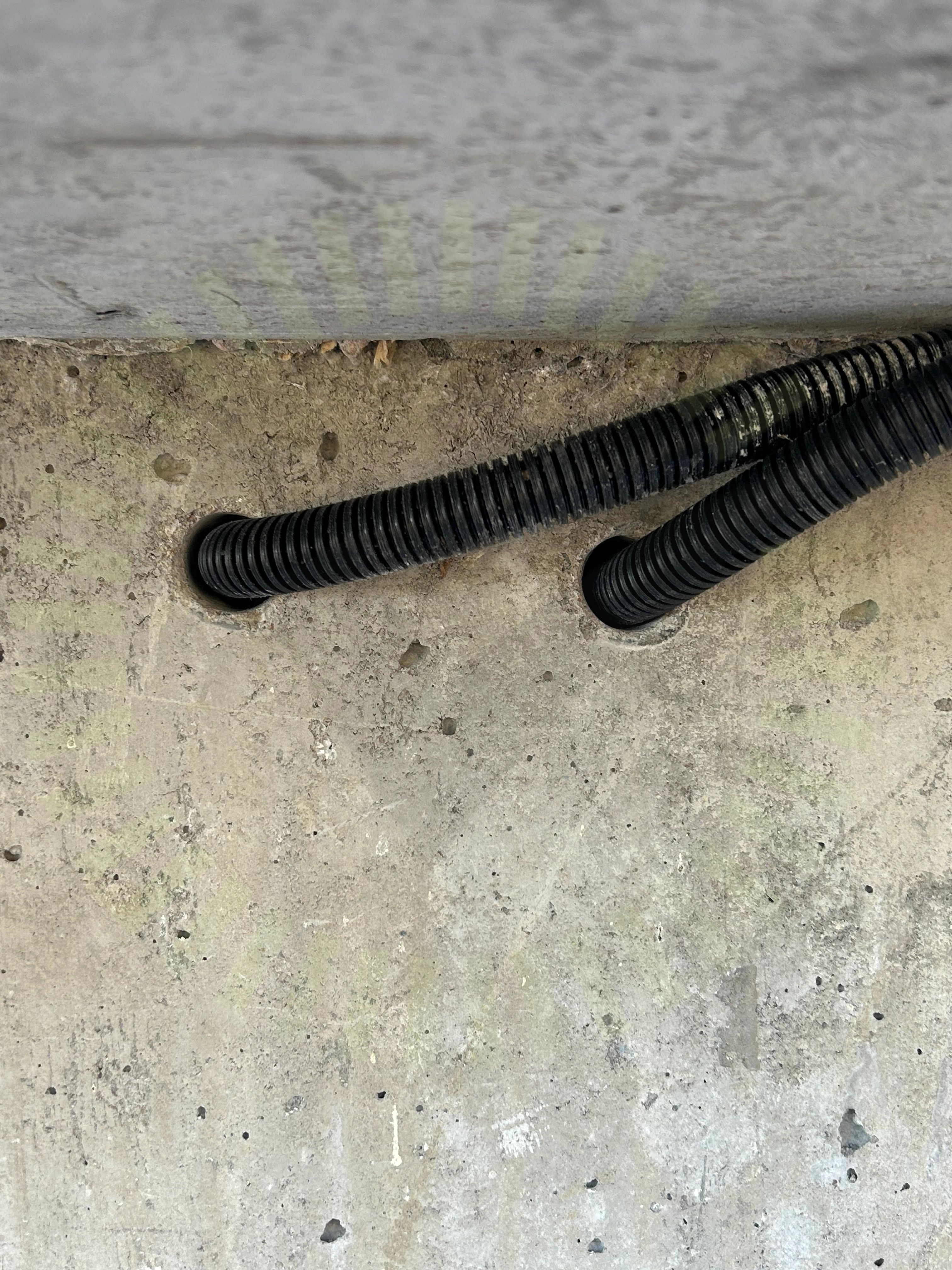

Genomföringar

7.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Skadat kablage

7.4 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Godkända kontrollpunkter

31/35
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
