Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Delidel

Datum

24 januari 2023

Ort

Hönö, Västra Götalands län
Skenornas överhäng
Kabeluppfästning
Jordning av chassi
89% godkända11% ej godkända

Om installationen

PanelerJAM54S31 MR
MontagesystemIBC: TopFix 200 (Betongkrok)
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
Delidel

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

IBC: TopFix 200 (Betongkrok)

Anmärkningar

4/18
Urspårning av betongpannor

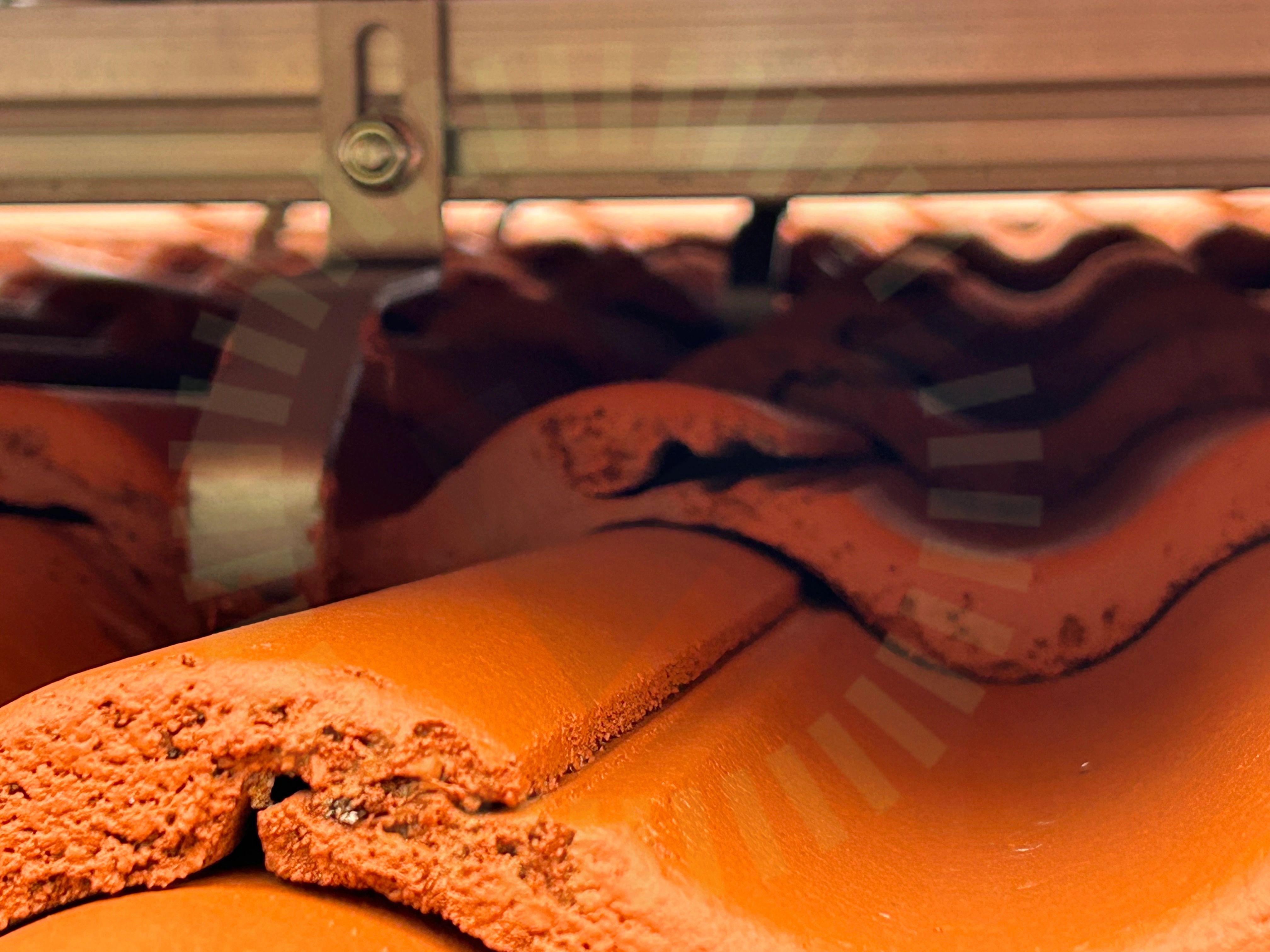

1.1 Urspårning av betongpannor

Rekommendation

Pannor hänger i luften

1.2 Infästningar i takstol

Inte godkänd

Vissa skruvar stick ut utanför takstolen

Tillverkarens anvisningar
Kabeluppfästning

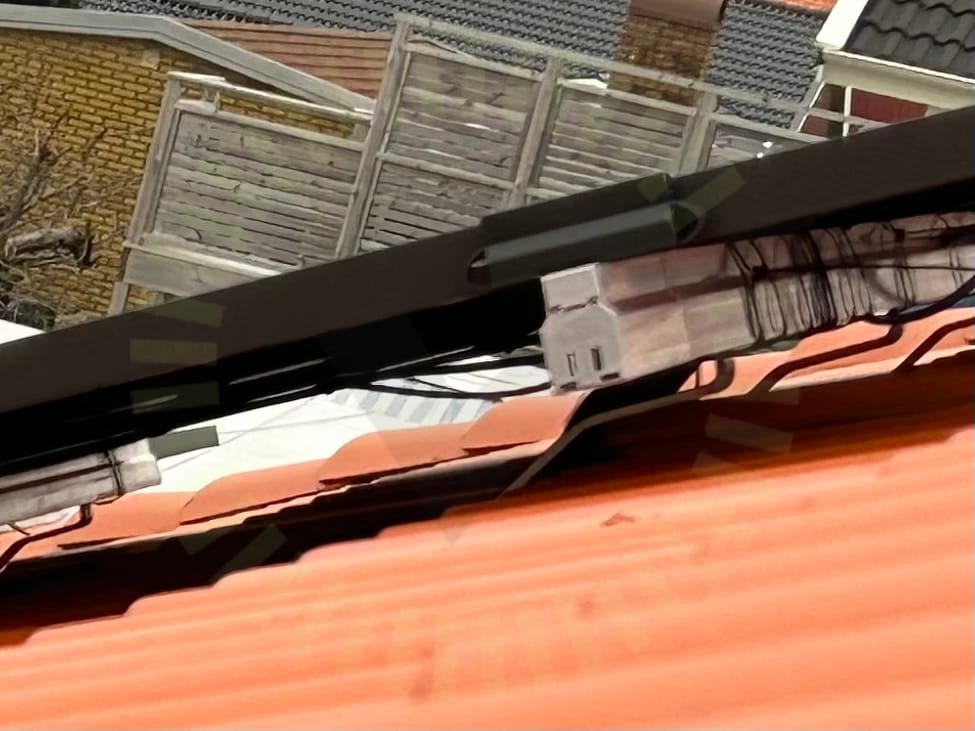

1.3 Kabeluppfästning

Inte godkänd

Kablar hänger löst under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas överhäng

1.4 Skenornas överhäng

Inte godkänd

Överhäng 49cm Max 39 i lastberäkningen

Tillverkarens anvisningar

Godkända kontrollpunkter

14/18
Främmande materialFörutsättningarInfästningarnas CC måttMittklämmorShimsSkadorSkarp kantSkenskarvarSkyddSlutklämmorSnö- och VindlastberäkningTakpannor under betongkrokTermisk brytpunktVäderbeständigt material

JAM54S31 MR

Godkända kontrollpunkter

10/10
DragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

5/30

4.1 Mätprotokoll DC

Rekommendation

Kund info: MPP1 315V+325V. MPP2 242V. Inget dokument bifogat som styrker mätdata.

ELSÄK-FS 2022:1 (3 kap. 6 §)
Tillförlitligt fäst

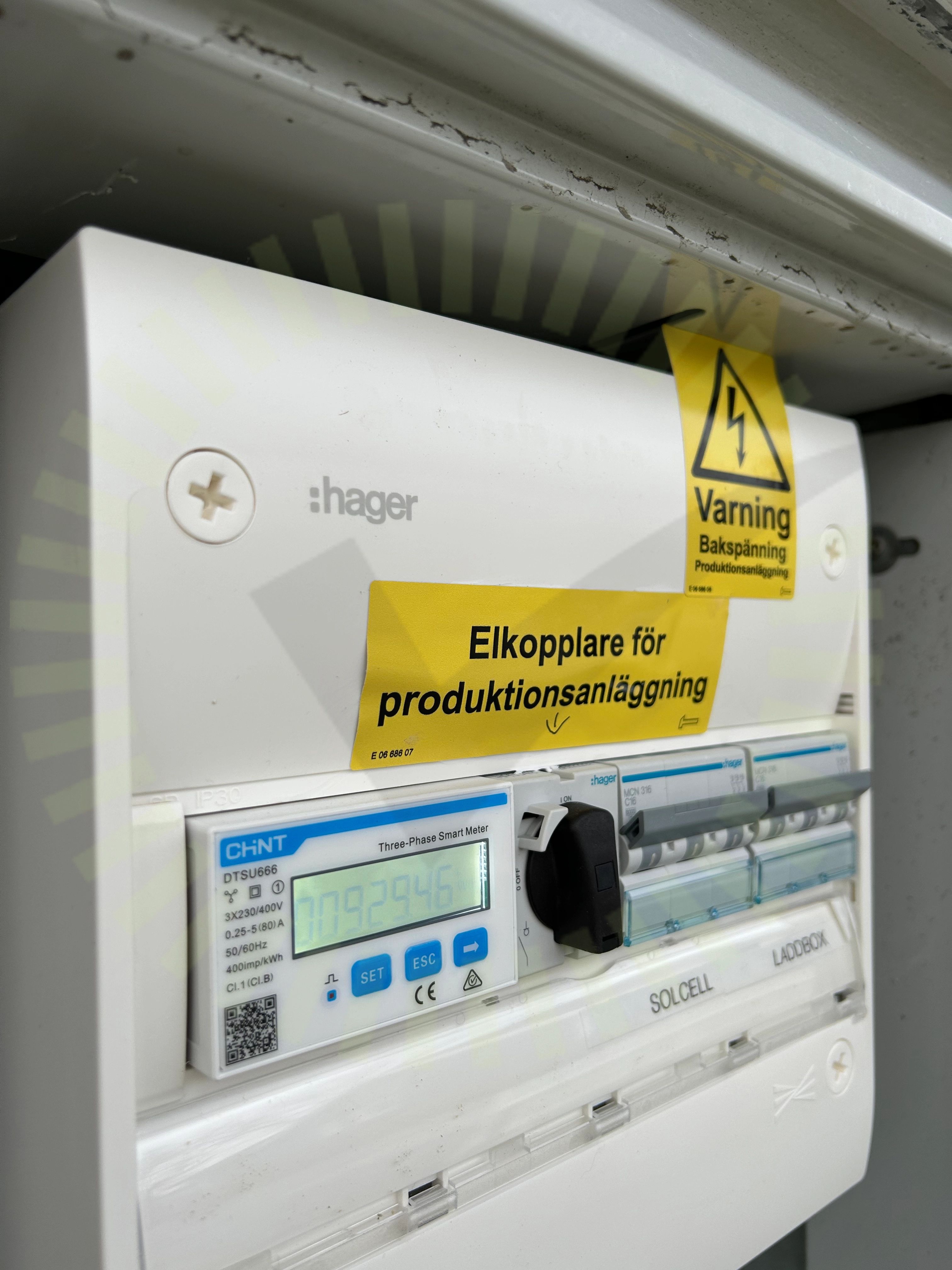

4.2 Tillförlitligt fäst

Inte godkänd

Dekaler sitter dåligt och löst

Förskruvningar och anslutningar

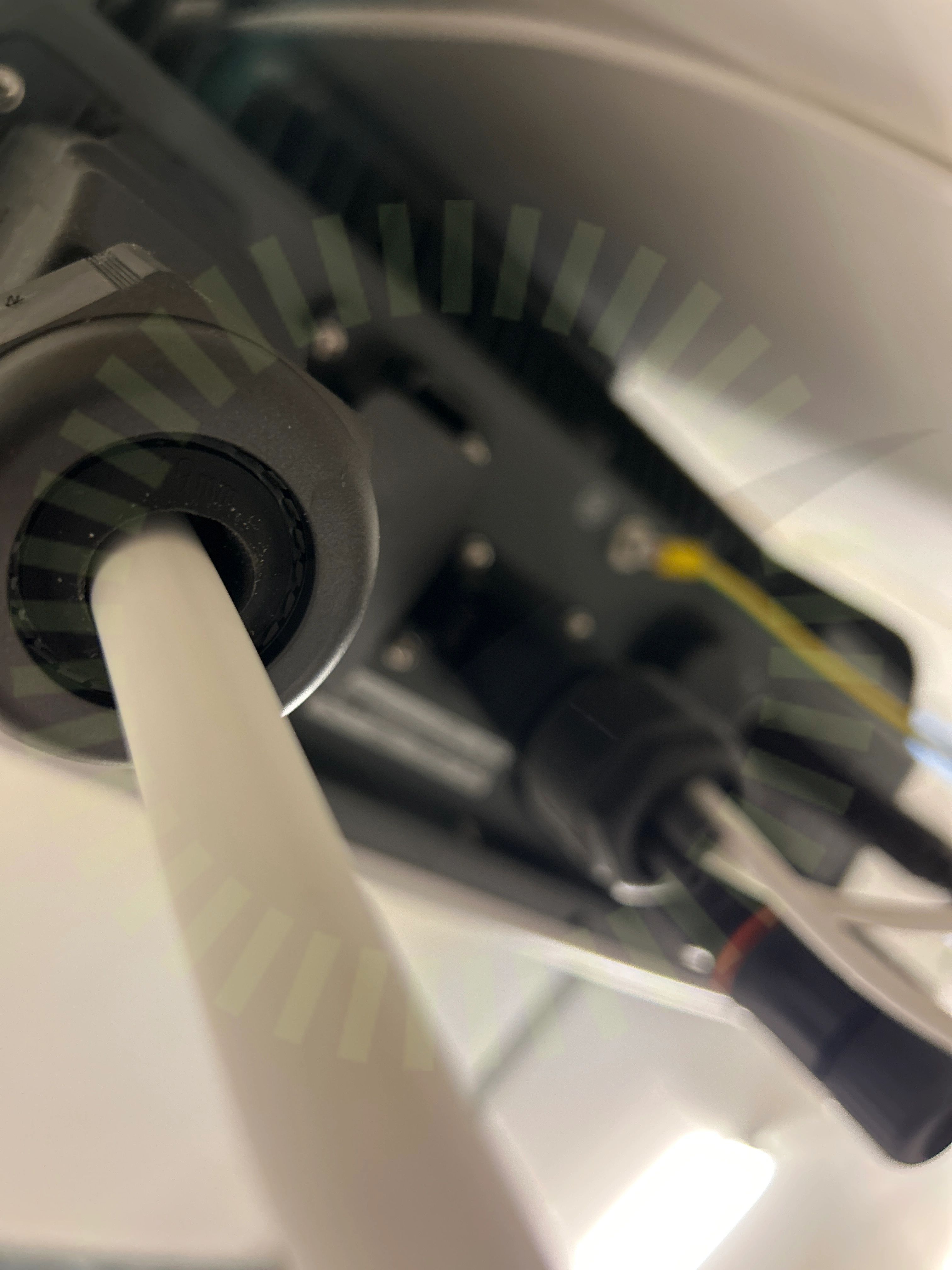

4.3 Förskruvningar och anslutningar

Inte godkänd

Dragavlastning saknas.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210
Jordning av chassi

4.4 Jordning av chassi

Inte godkänd

Jordkabel fattas

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210
Varning för likspänning

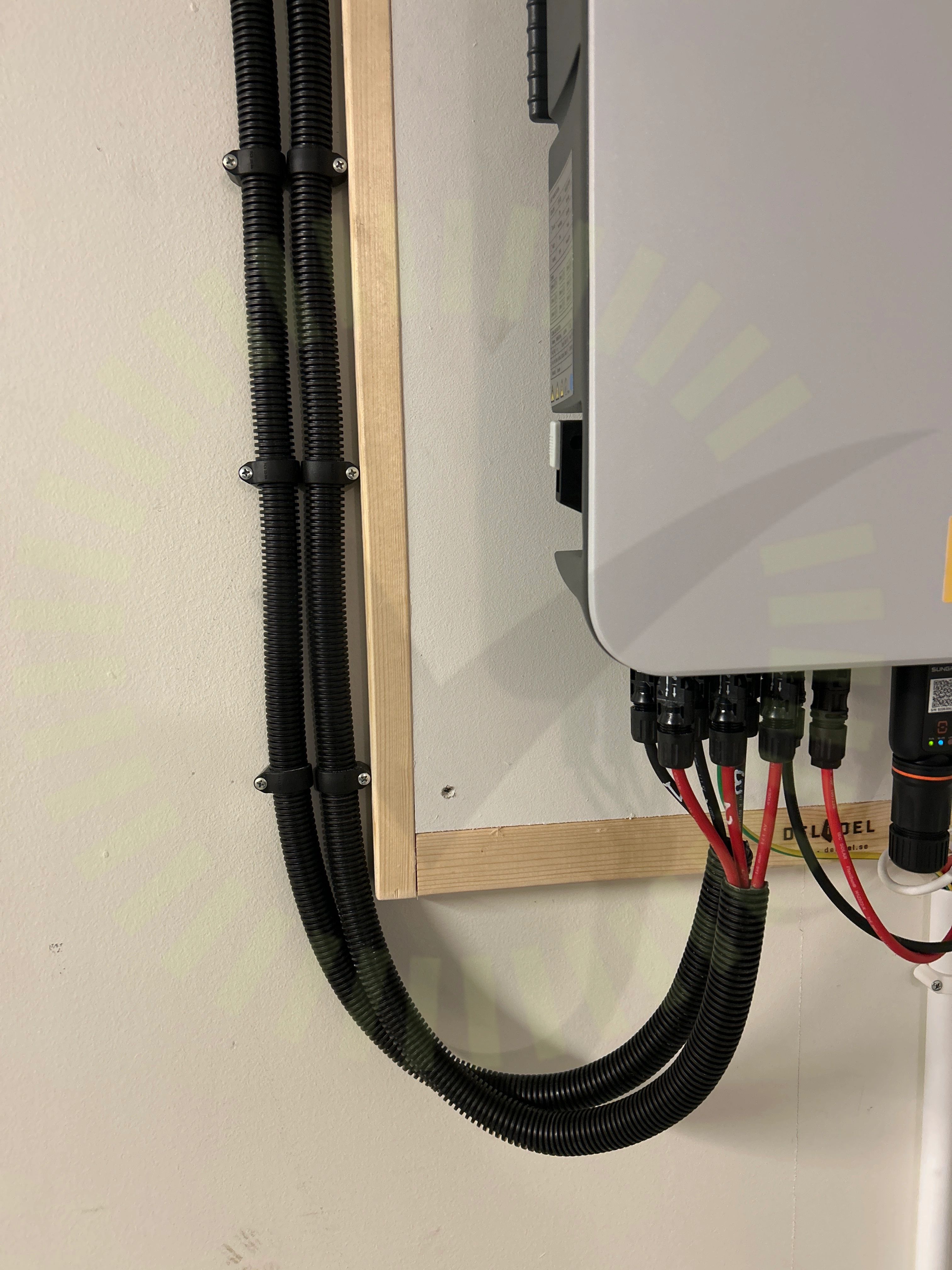

4.5 Varning för likspänning

Inte godkänd

Dekal fattas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

25/30
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerInfästning av växelriktareKabelLedare fastspändaMiljökravMärkningSträngschemaSäkringVarning för backspänningVinkelVäxelriktarens kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Växelriktare

Anmärkningar

1/1

6.1 Fasskruvar säkringar

Inte godkänd

2 fasskruvar var ej åtskruvade. (Jag skruva åt dom)
