Besiktningsrapport

9.4

Installation genom

Takkraft

Datum

20 september 2026

Ort

Upplands Väsby, Stockholms län

Klämmornas placering

Klämmornas överlappning

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DMxxxG12RT-G54HBB

MontagesystemMAFI: Concrete Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: SEM3-M-2

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DMxxxG12RT-G54HBB

Anmärkningar

2/18

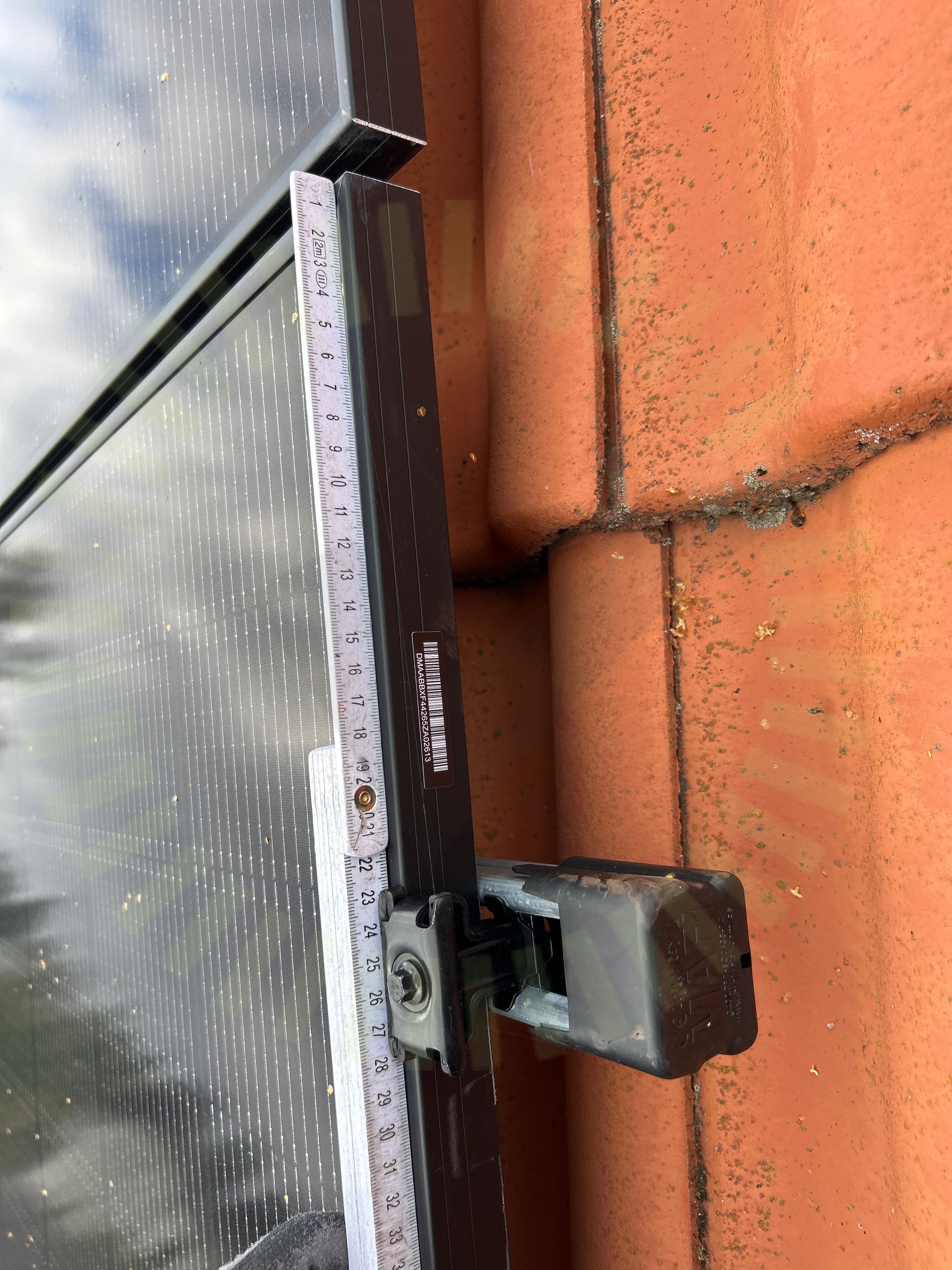

2.1 Klämmornas placering

Inte godkänd

Underlag för godkända klämzoner med vald klämma saknas.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16

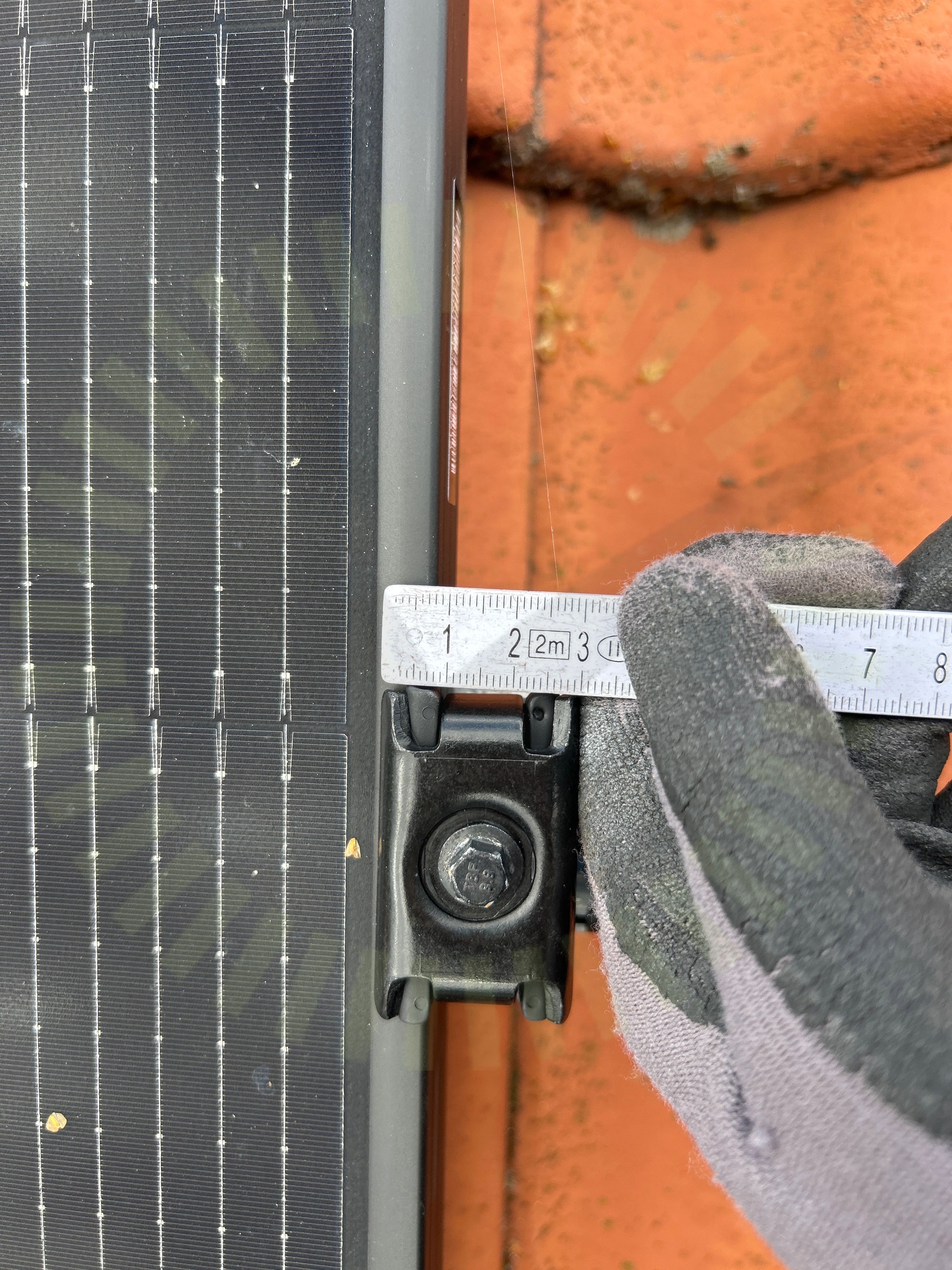

2.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/18

Förbindelse av kontakter

Eastron: SEM3-M-2

Anmärkningar

1/5

3.1 Avsäkring

Inte godkänd

Smartmätare är inte korrekt avsäkrad.

Godkända kontrollpunkter

4/5

FastsäkringKabelareaPlacering av CT klämmorSignalkabel

MAFI: Concrete Tile Bracket Läktfästen

Godkända kontrollpunkter

19/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor

SigeEnergy: SigenStor EC 5.0-25.0 TP

Godkända kontrollpunkter

46/46

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
