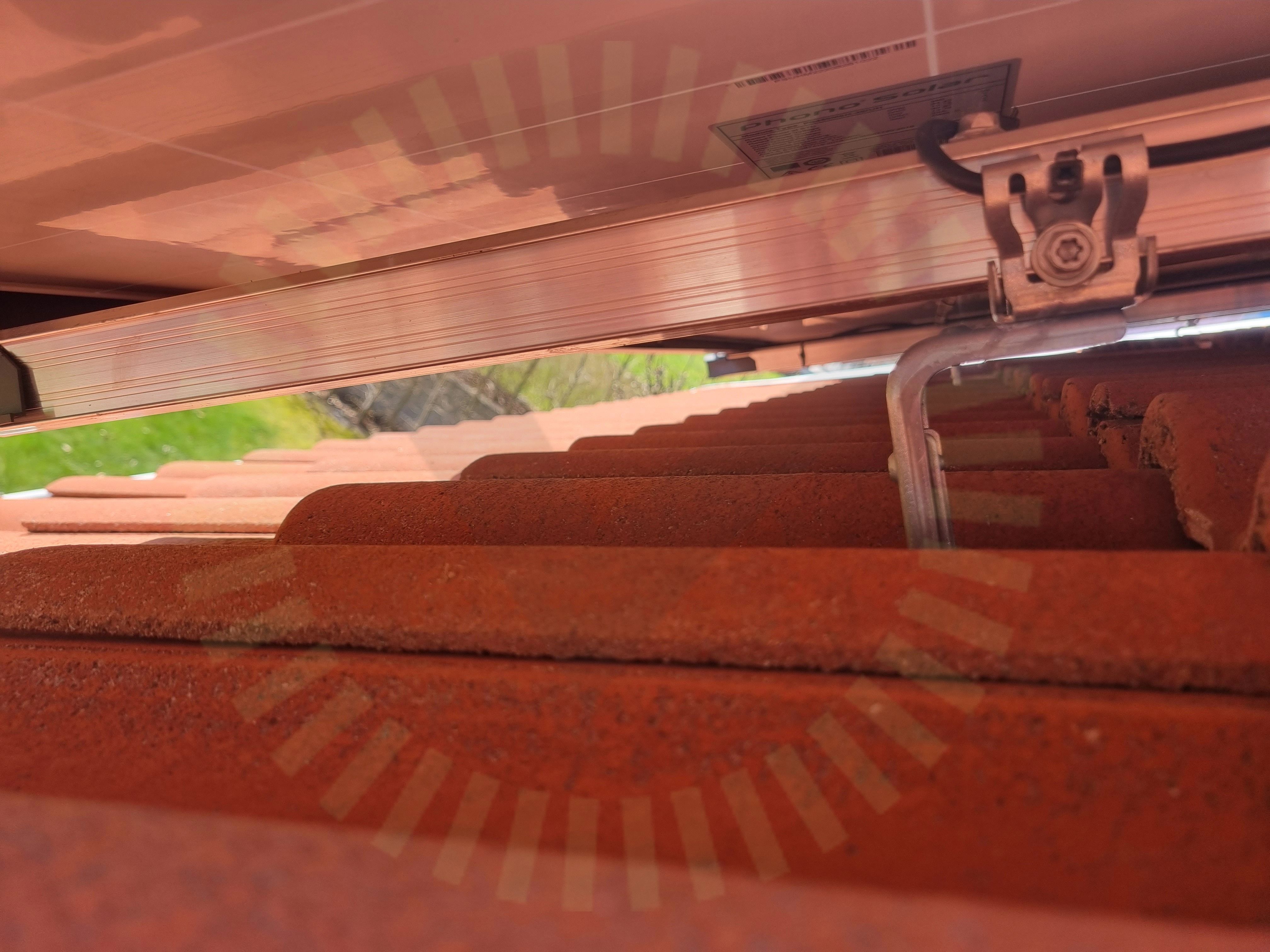

2.1 Förstärkningsskruv
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruv sitter i fel hål och endast på nedersta infästning.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Besiktningsrapport
8.3
Installation genom
Soolar
Datum
27 april 2023
Ort
Stora Höga, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerPhonoSolar: PS-(440-460W)M6-20/UH
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
7/28

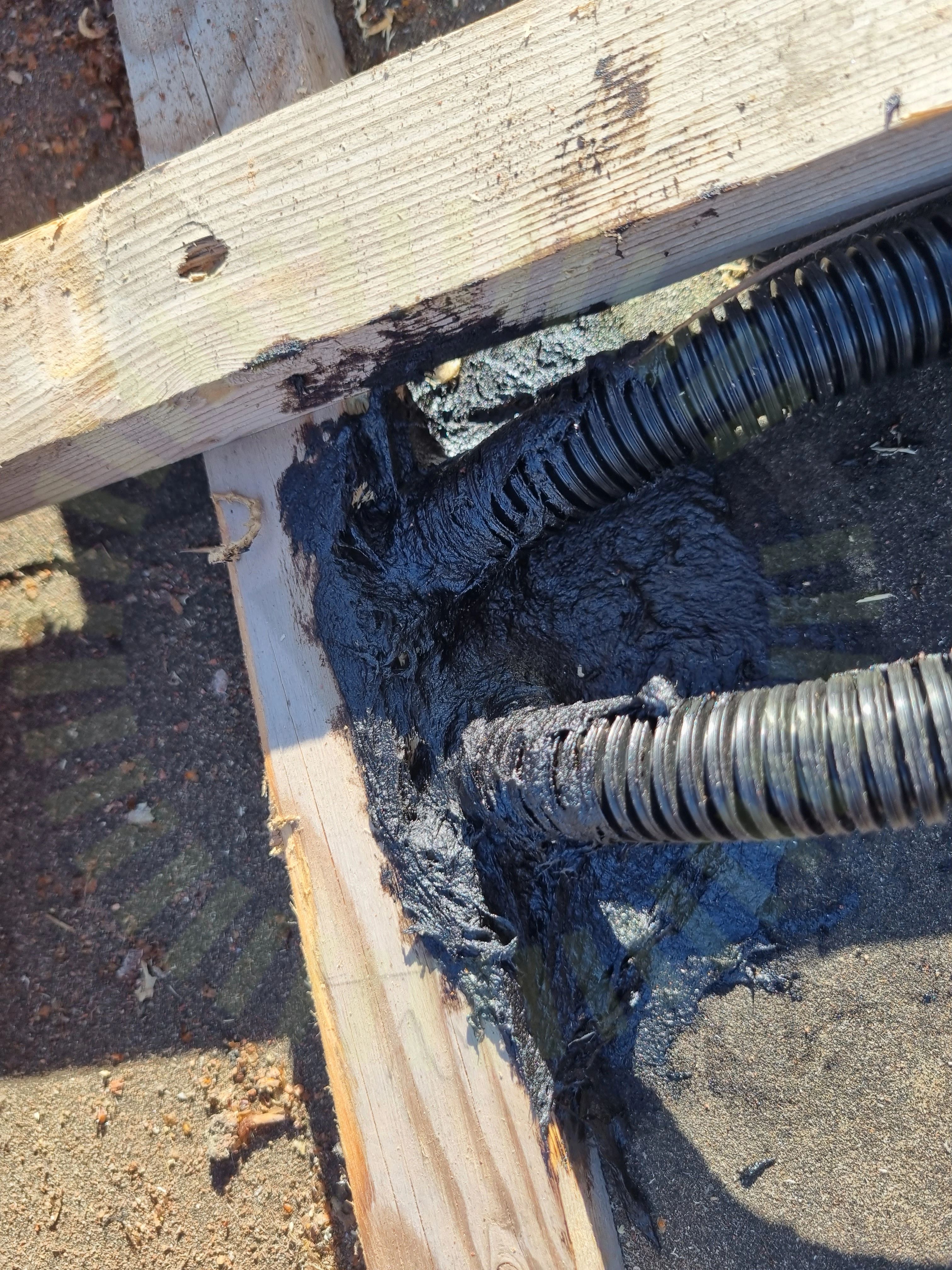

2.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

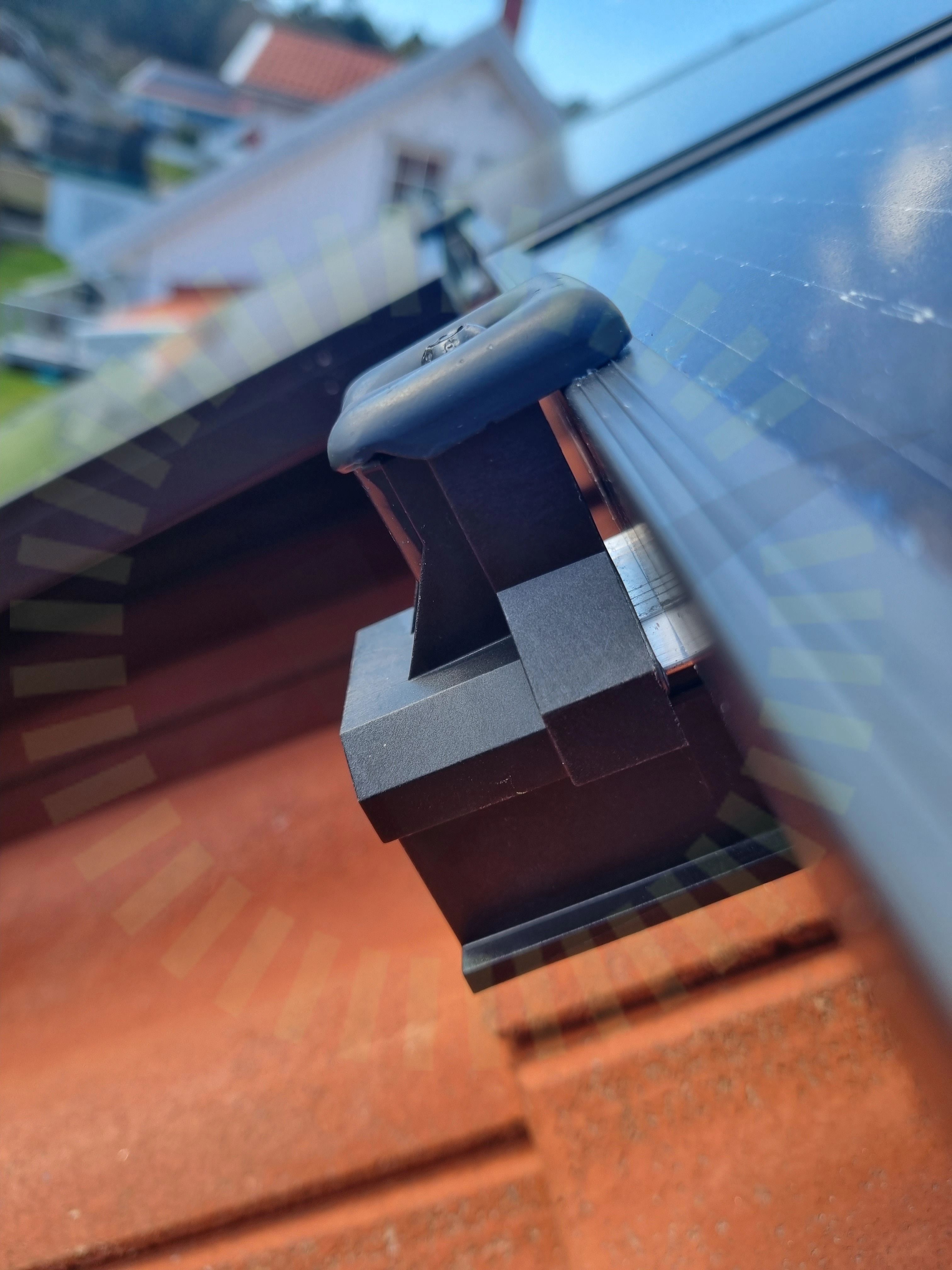

2.3 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panel. Ska vara mellan 20-35 mm
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23
2.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
2.5 Snö- och Vindlastberäkning
Inte godkändKorrekt lastberäkning saknas. Överlämnat dokument från Soolar är inte backat av tillverkaren.
Tillverkarens montageanvisningar

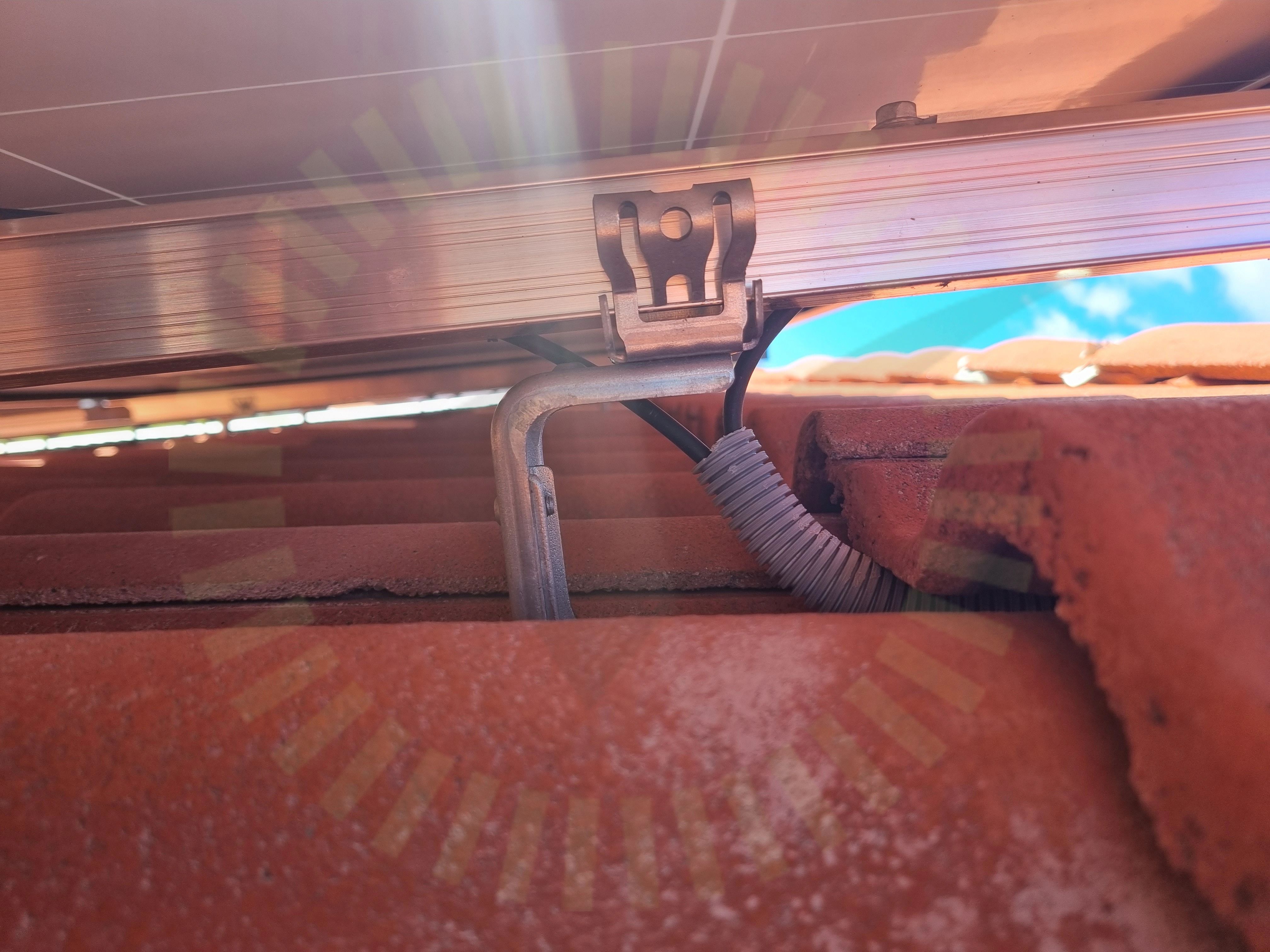

2.6 Väderbeständigt material
Inte godkändVid val av material har hänsyn inte tagits till väderpåverkan.
SS 436 40 00 (522.11)
2.7 Takkrokarnas CC
Inte godkändLastberäkning endast från soolar, saknas från esdec, uppmätt max cc mått är 1020mm
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/28DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaÄndklämmor
Tak 1, PhonoSolar: PS-(440-460W)M6-20/UH
Anmärkningar
1/16

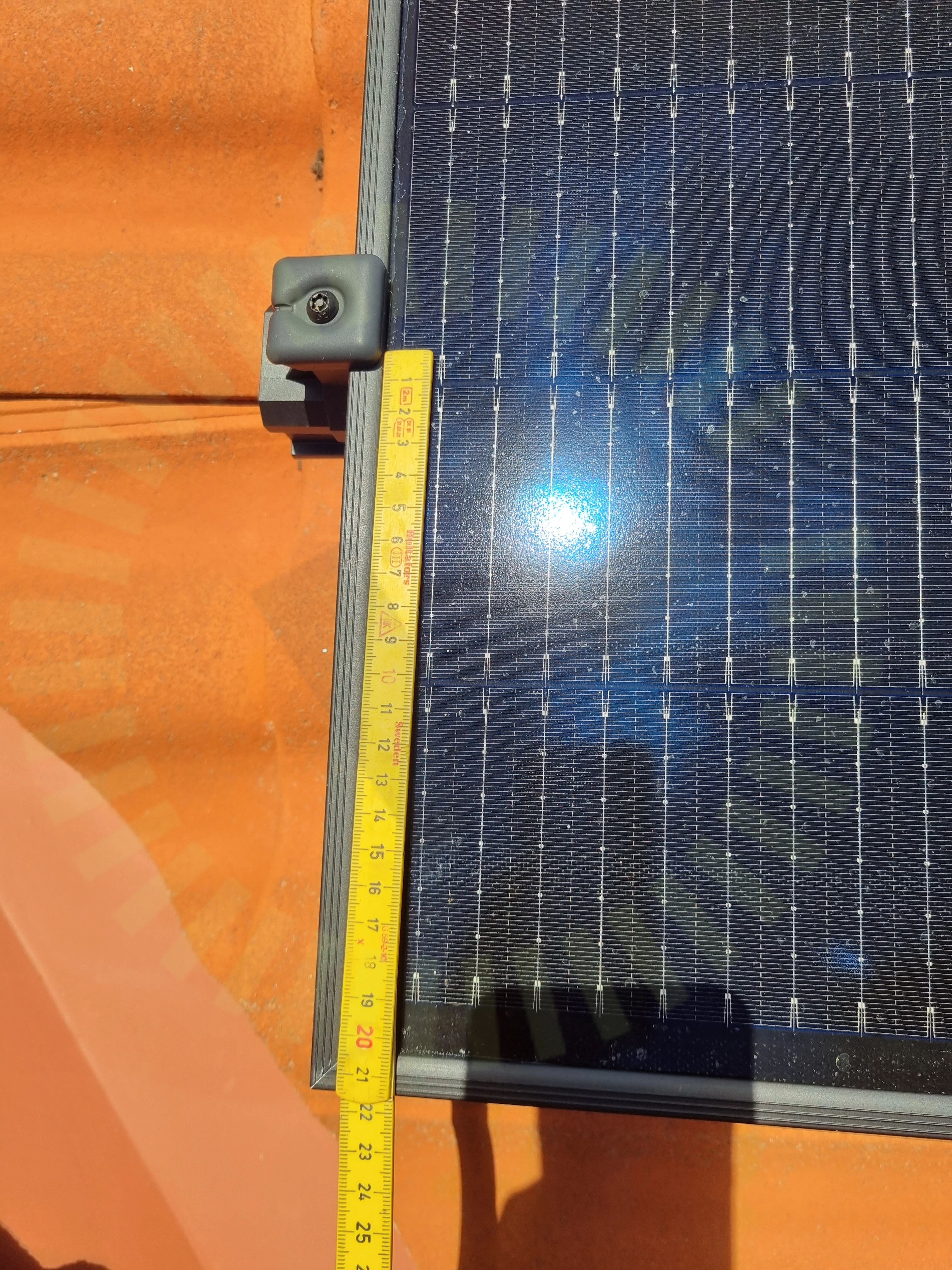

3.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Soolars egna dokumentation är inte backat av tillverkaren.
Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19
Godkända kontrollpunkter
14/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/32

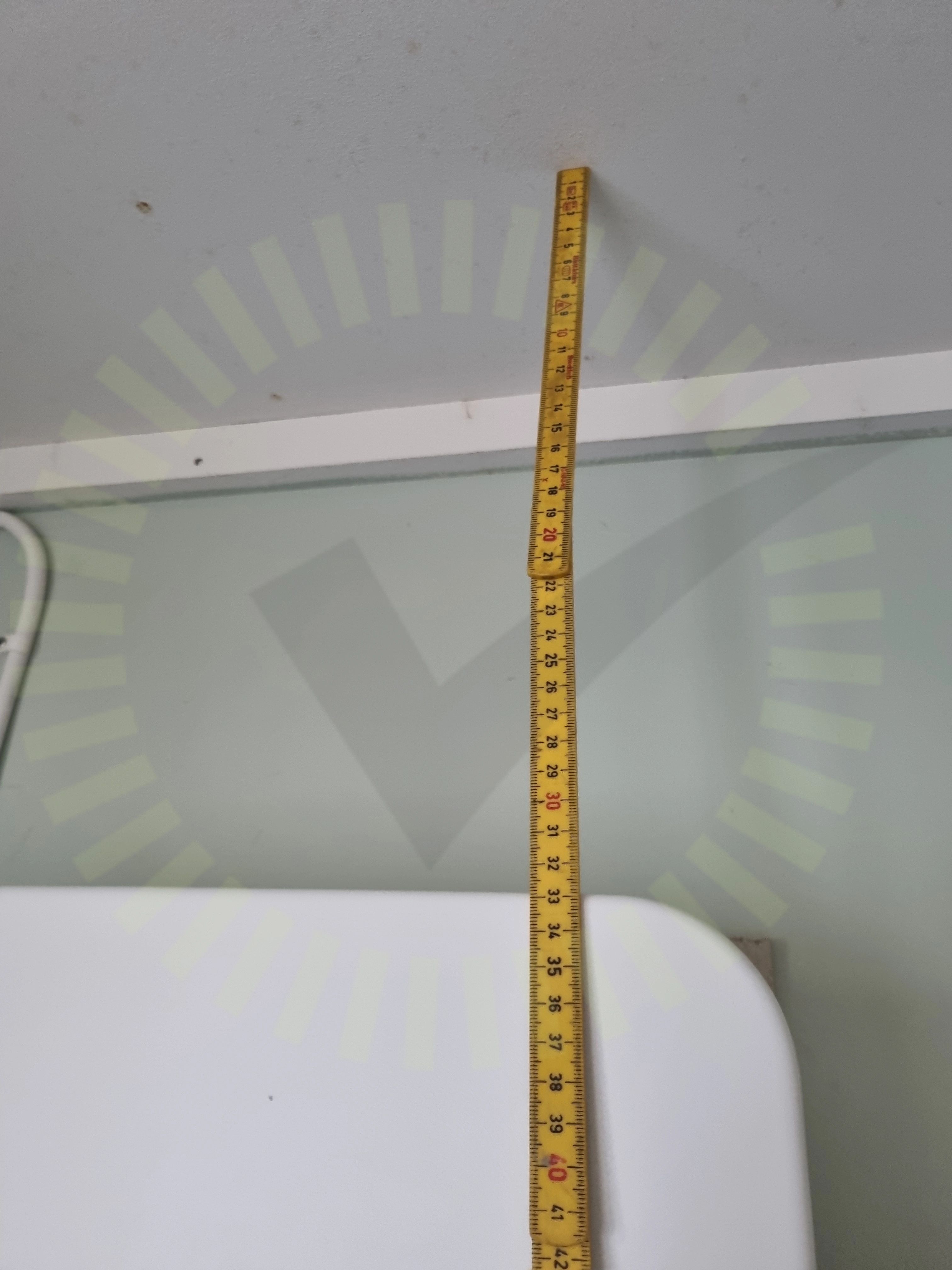

5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
GroWatt User Manual XH EN 202206, Sida 12

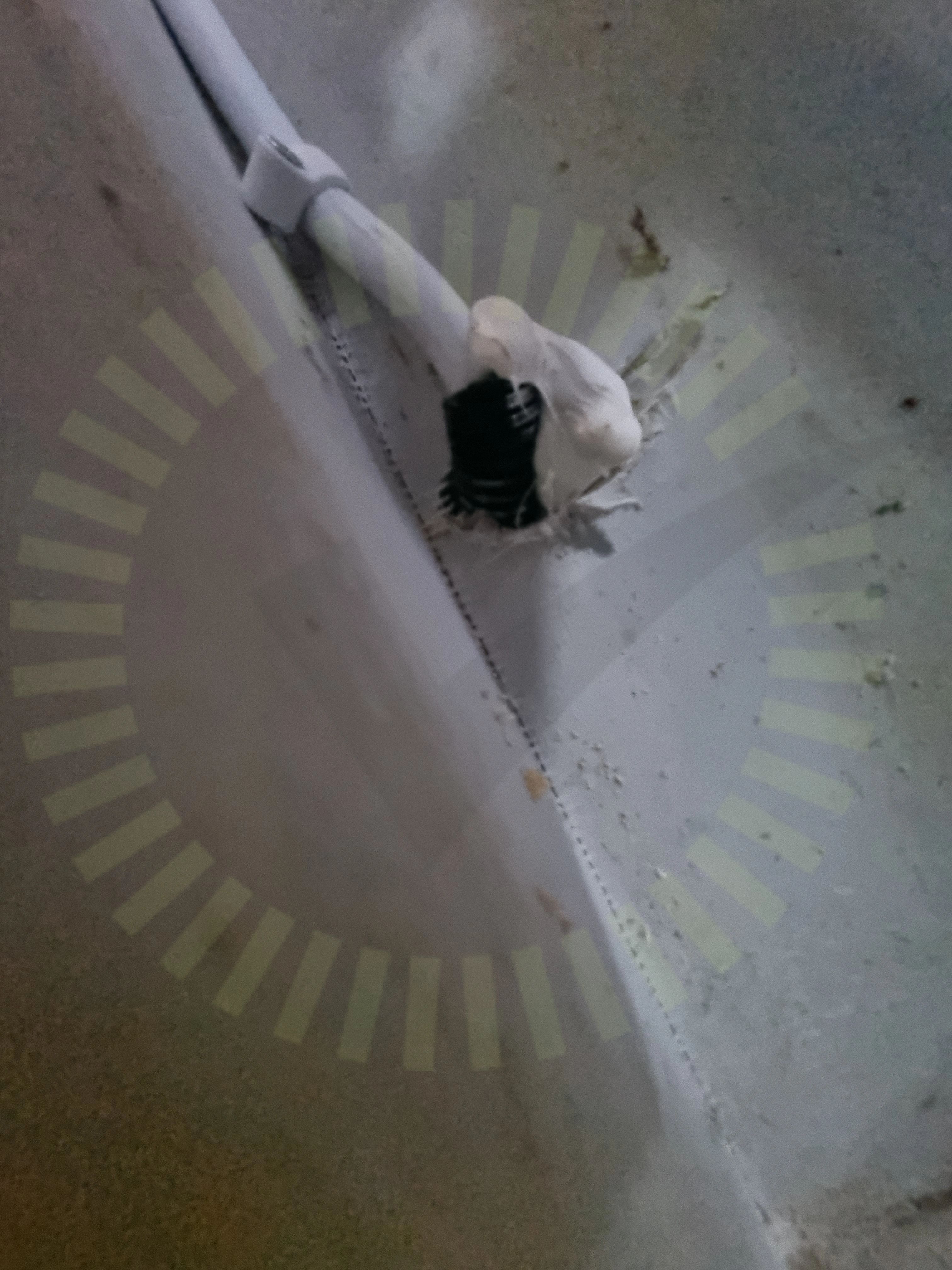

5.2 Genomföringar
Inte godkändGenomföring inte tätad.

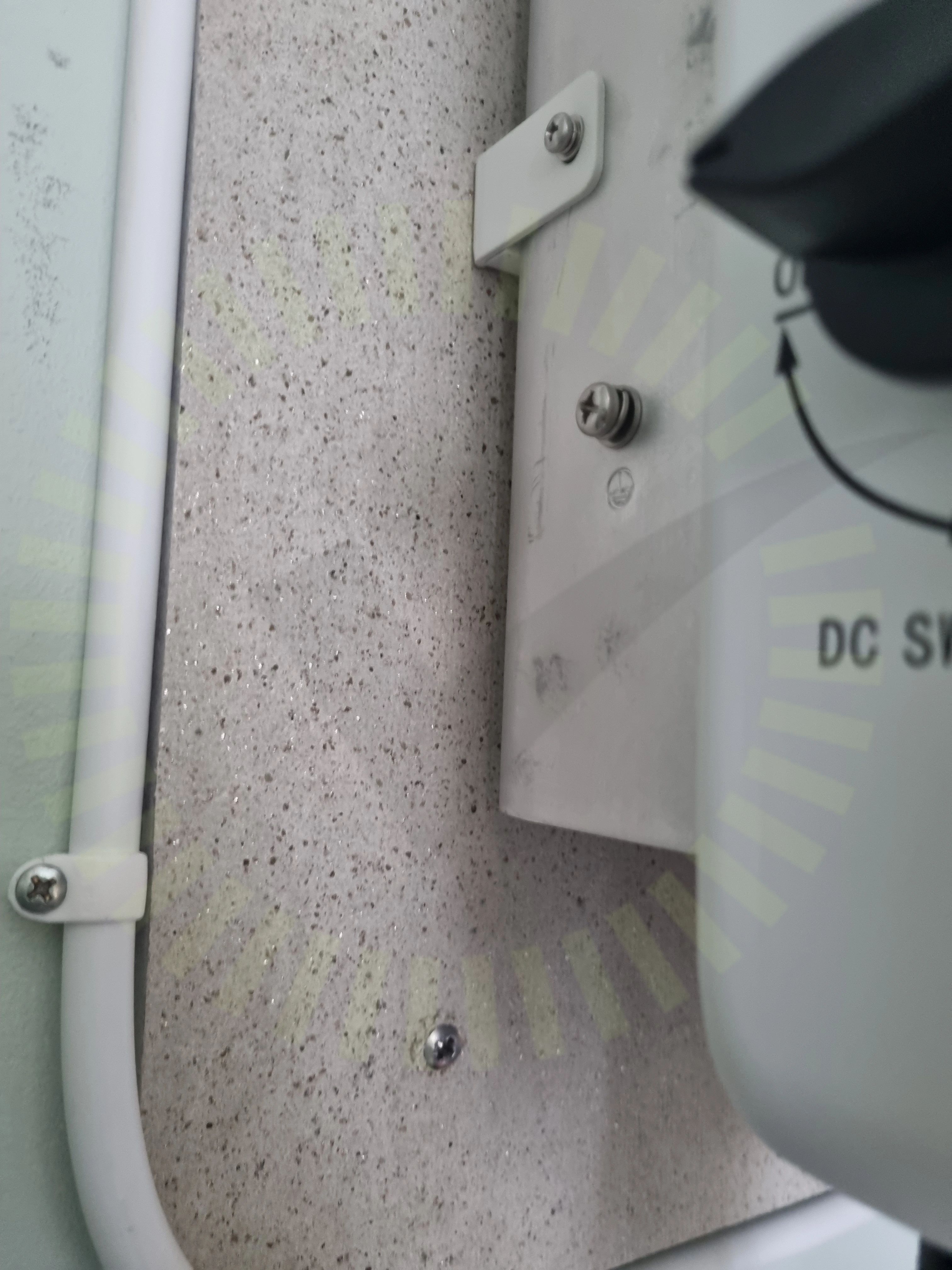

5.3 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
GroWatt User Manual XH EN 202206, Sida 17
Godkända kontrollpunkter
29/32AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
