Besiktningsrapport
9.3
Installation genom
Sesol
Datum
12 maj 2023
Ort
Vålberg, Värmlands län
Uppskalad ledare
Väderskydd
Avstånd närliggande objekt

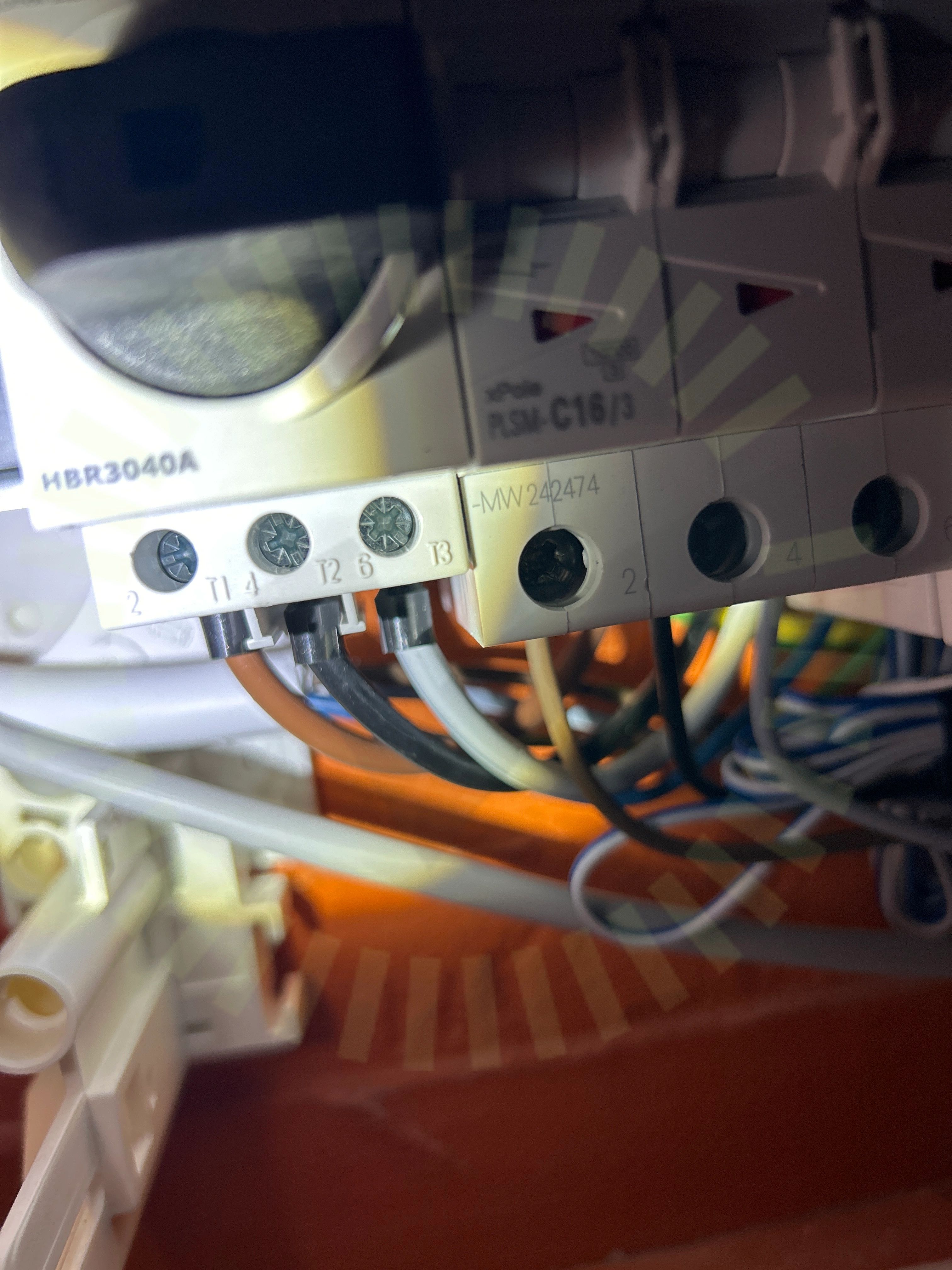

+ 1
88% godkända
12% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Avtal
Inte godkänd
Det blev en annan typ av panel än enligt avtal.
Avtal
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
1/3
Strängschema
Batteri
Anmärkningar
1/12

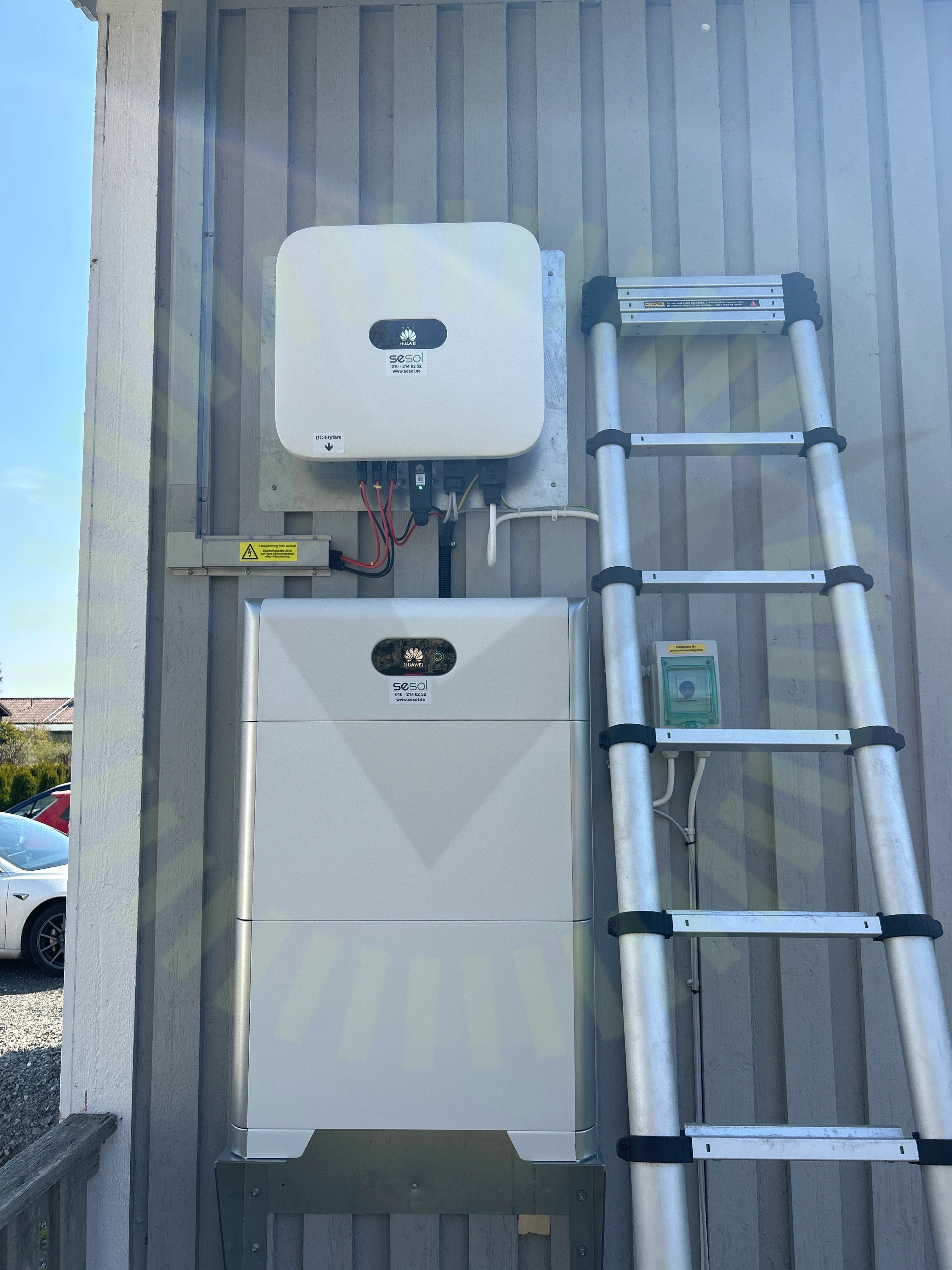

2.1 Väderskydd
Inte godkänd
Batteriet är placerat för långt ifrån takutsprånget för att skyddas av det.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/12
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Kablage
Kontakter
Rakt stående
Skador
Smart Power Sensor
Utrymme
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
4/32

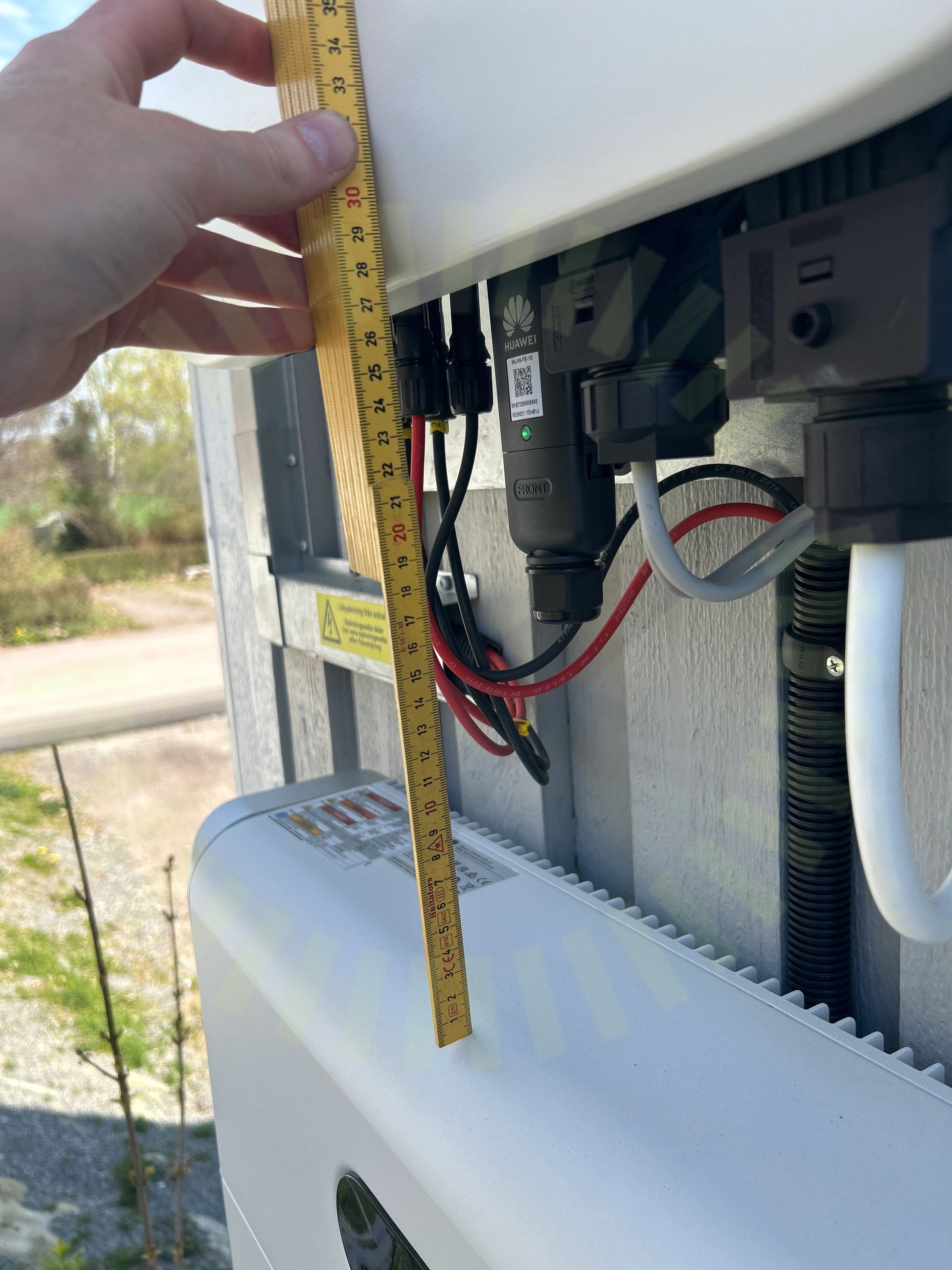

4.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Placerad för nära batteri.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
4.2 Ledare Fastspända
Inte godkänd
Ledaren sitter fast men skruven är inte åtdragen.

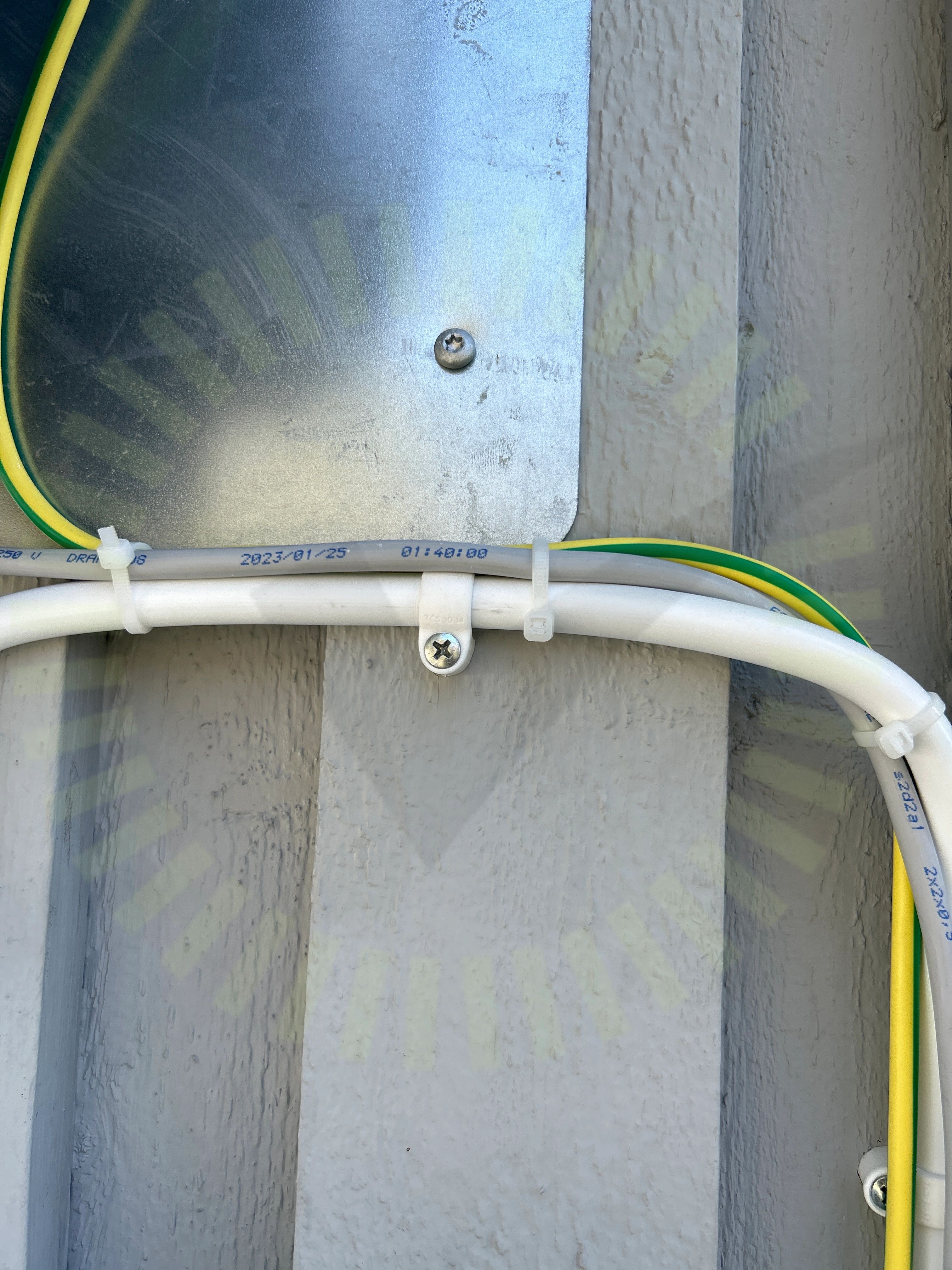

4.3 Väderbeständigt material
Inte godkänd
Använt material är inte väderbeständig.
4.4 Uppskalad ledare
Inte godkänd
Isolering är klämd i plint.
Godkända kontrollpunkter
28/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kontakter
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Ventilation
