Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

12 maj 2023

Ort

Vålberg, Värmlands län
Uppskalad ledare
Kopplingslåda
Klämmor rätt förläggning
82% godkända18% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Avtal

Inte godkänd

Det blev en annan typ av panel än enligt avtal.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

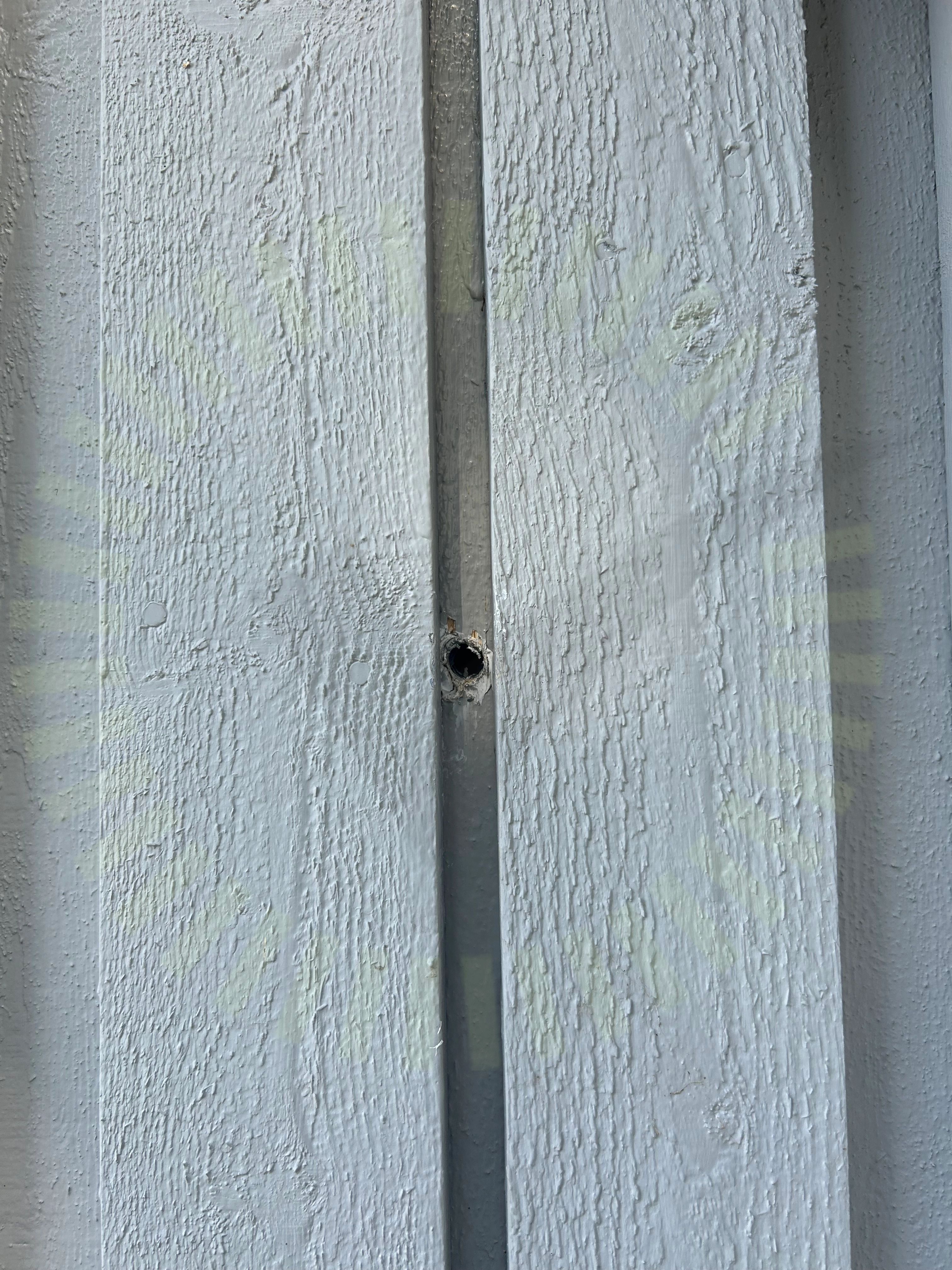

Återställning efter ställningsbygge

1.3 Återställning efter ställningsbygge

Inte godkänd

Hål i fasaden samt skada på trädäck efter ställningsbyggande har inte återställts.

Godkända kontrollpunkter

1/4
Strängschema

Batteri

Anmärkningar

1/12
Väderskydd

2.1 Väderskydd

Inte godkänd

Batteriet är placerat för långt ifrån takutsprånget för att skyddas av det.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymme

Säkerhetsbrytare AC

Anmärkningar

1/6

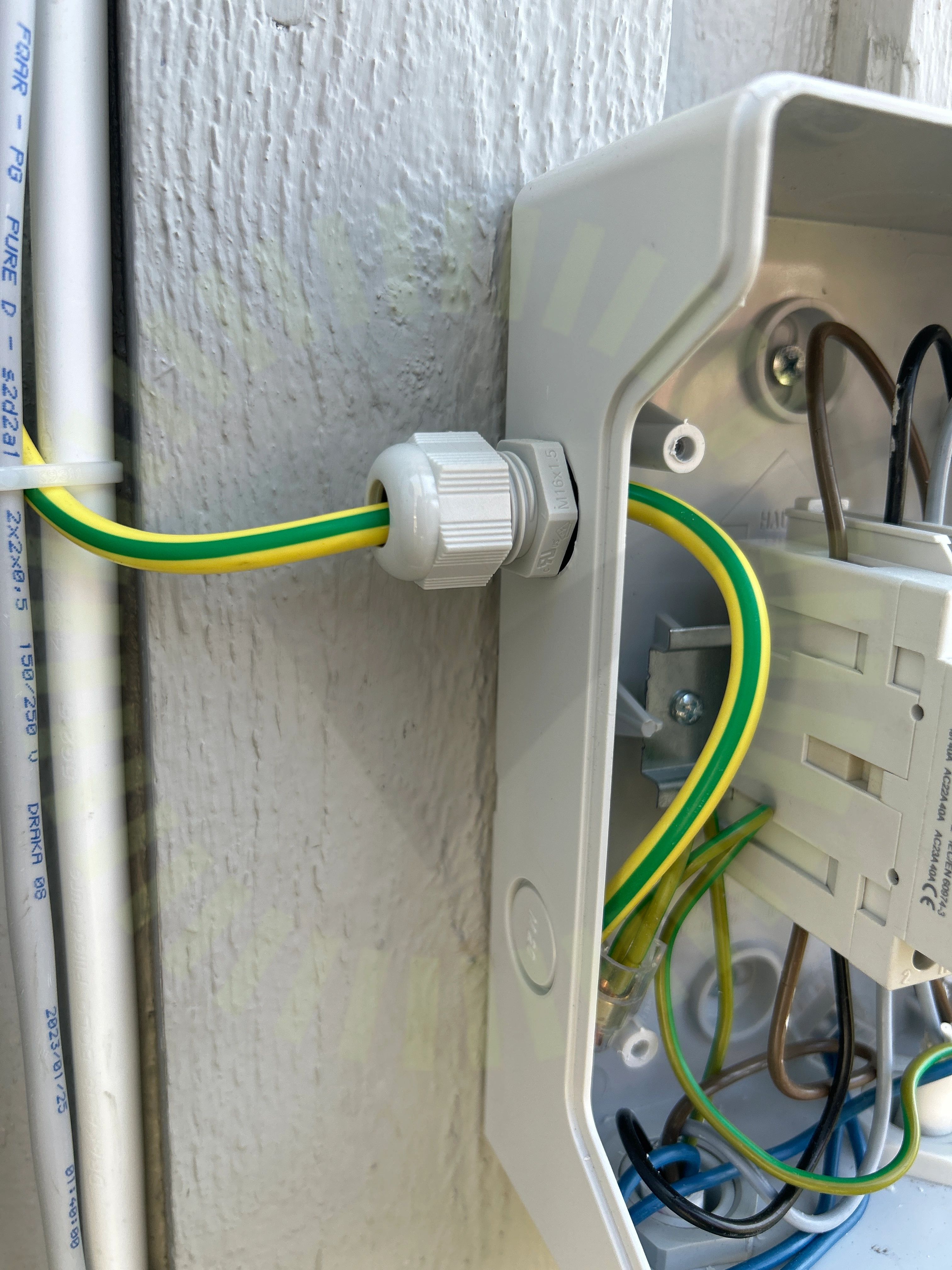

Förskruvningar

3.1 Förskruvningar

Inte godkänd

Kabeln sitter ej fast i förskruvningen.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

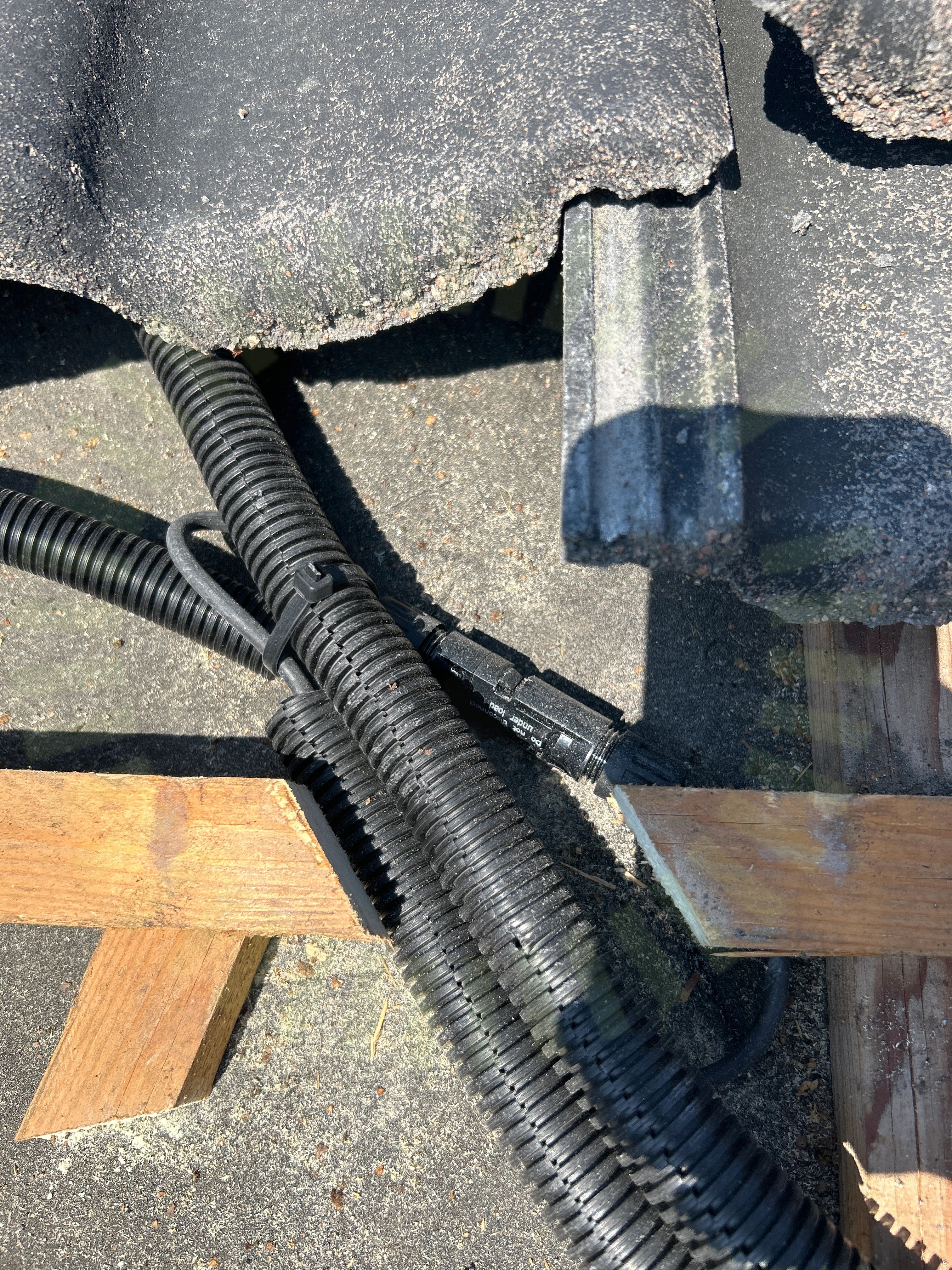

Kontakter

4.1 Kontakter

Inte godkänd

Kontakter ligger dolda under pannor samt att dom ligger emot underlagspappen.

MA711 (se_en) Monteringsanvisningar, Sida 4
Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

12/16
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/16
Förbindelse av kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

7/23

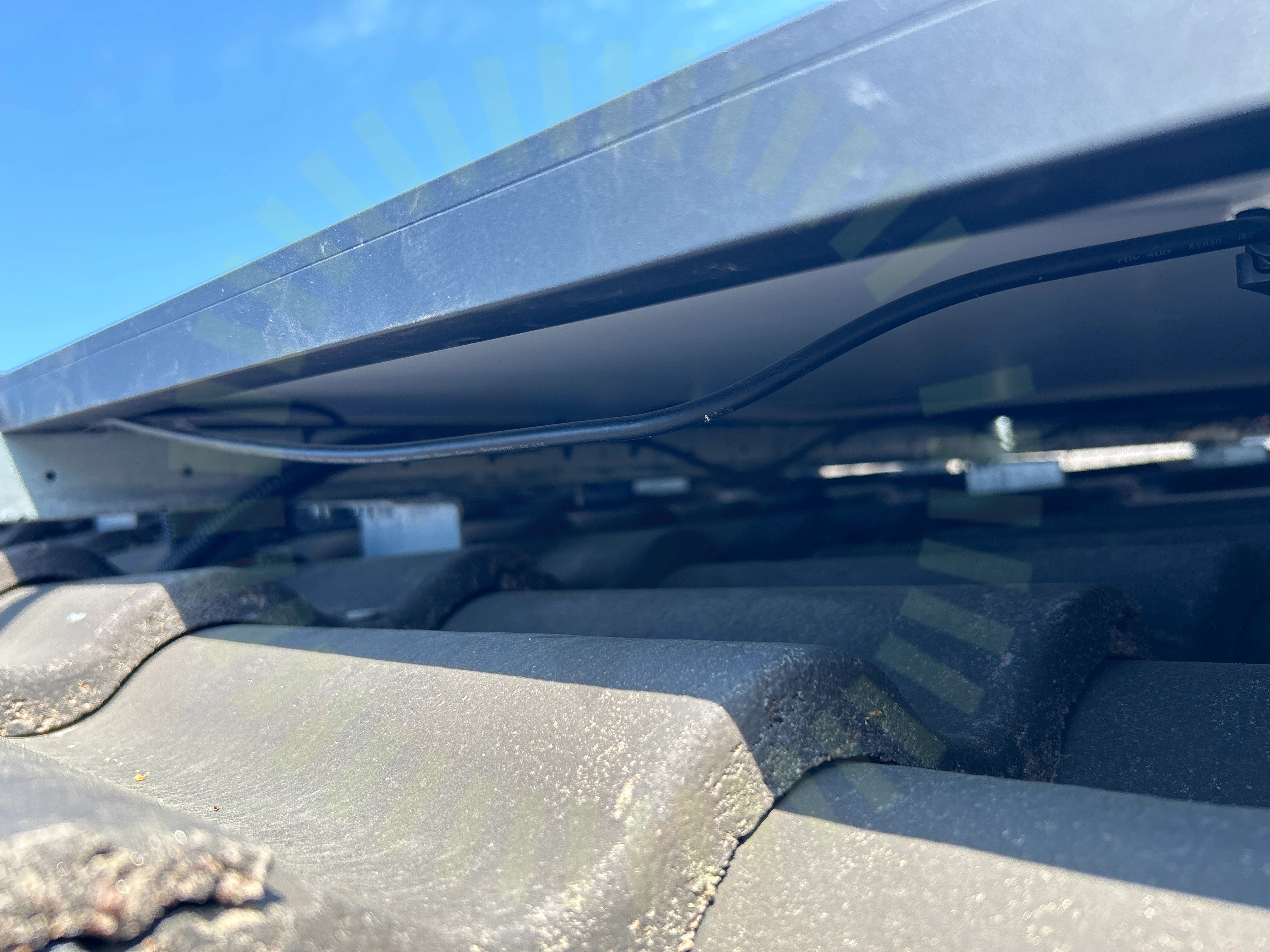

Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)
Klämmor rätt förläggning

5.2 Klämmor rätt förläggning

Inte godkänd

Fästen lägger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

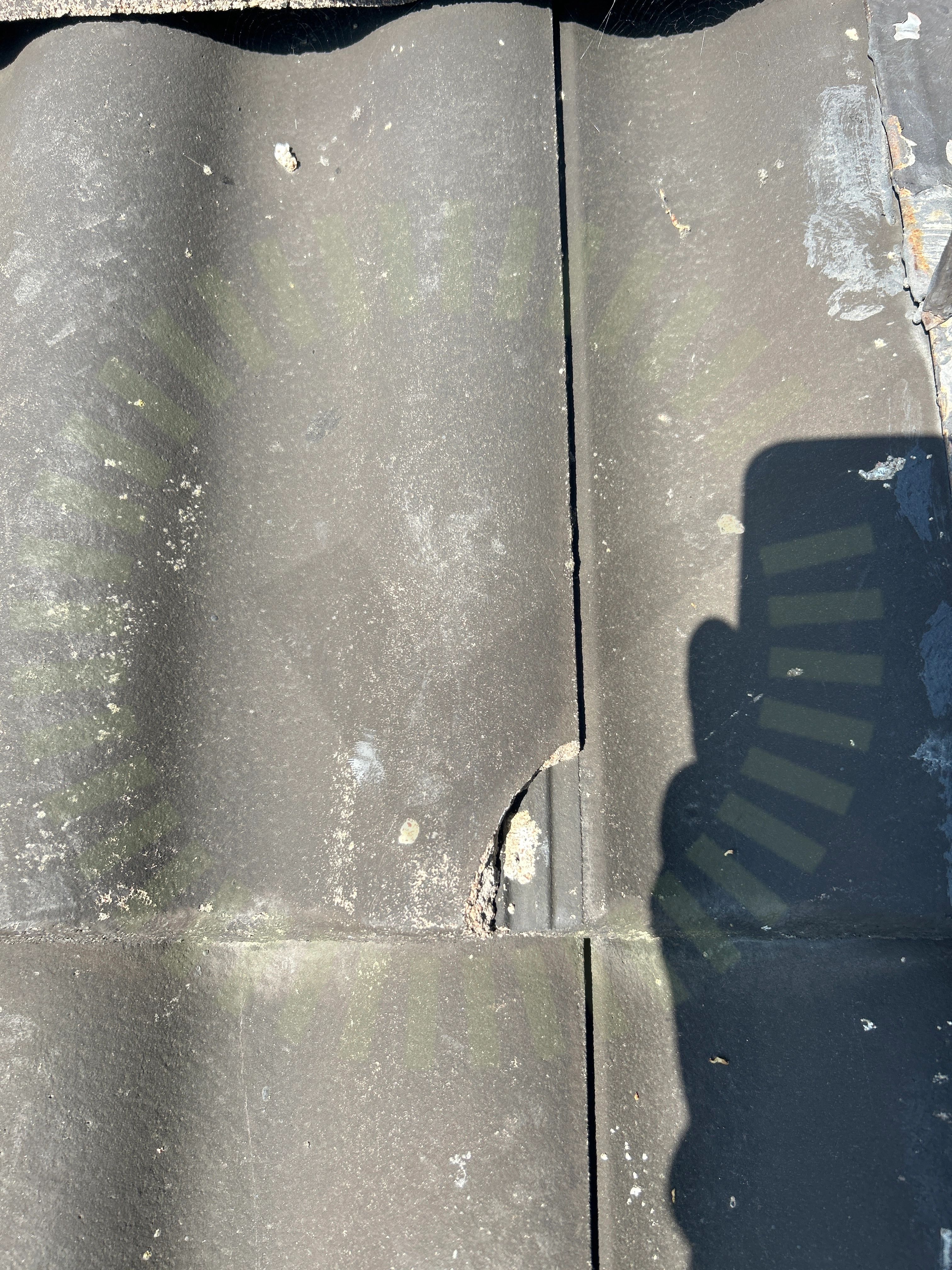

Skador

5.3 Skador

Inte godkänd

Skador på tak förekommer.

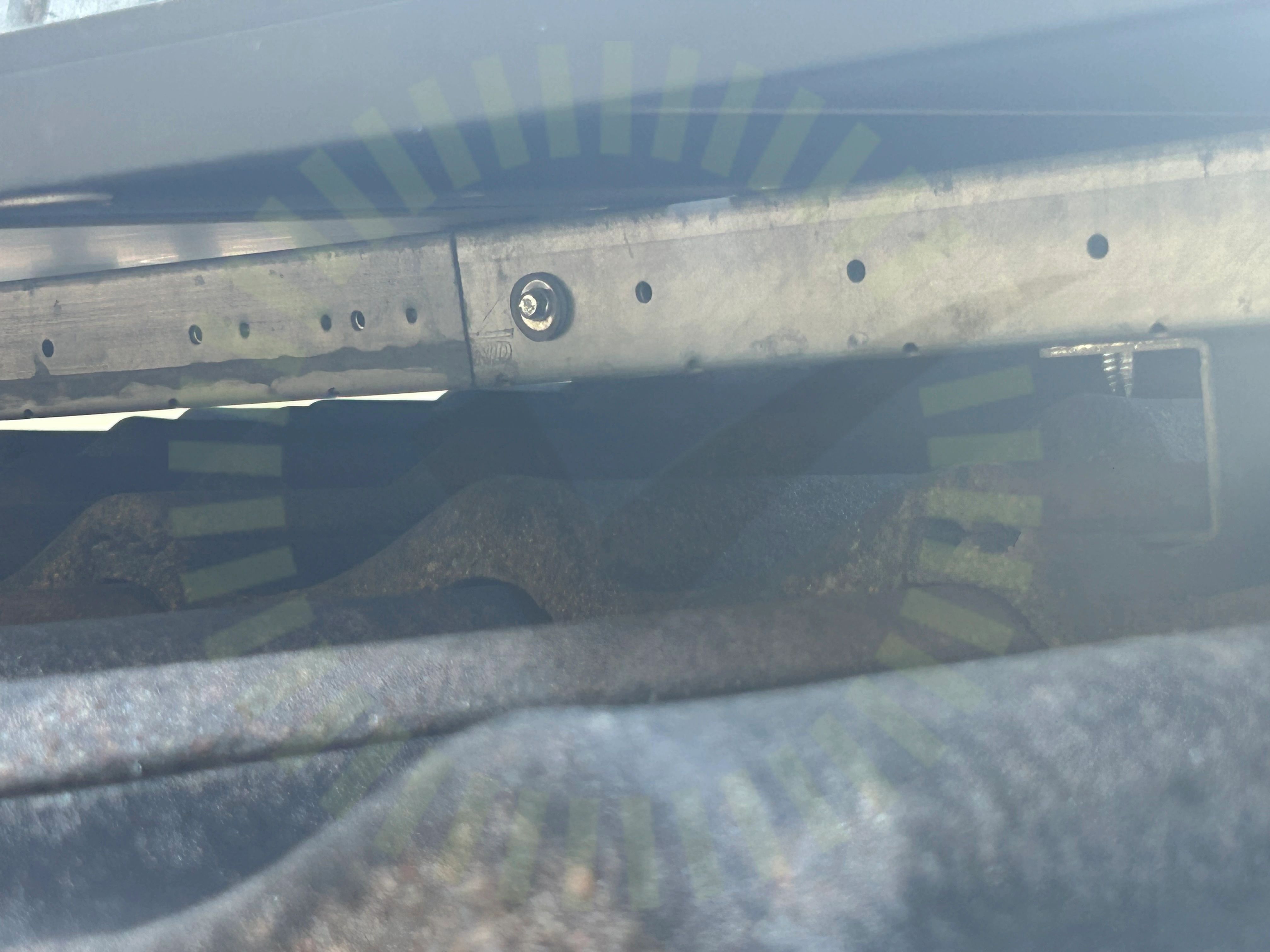

Skenskarvar

5.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Fel antal skruvar.

MA5102 Sid 1 (1) | Version 3 - 221101

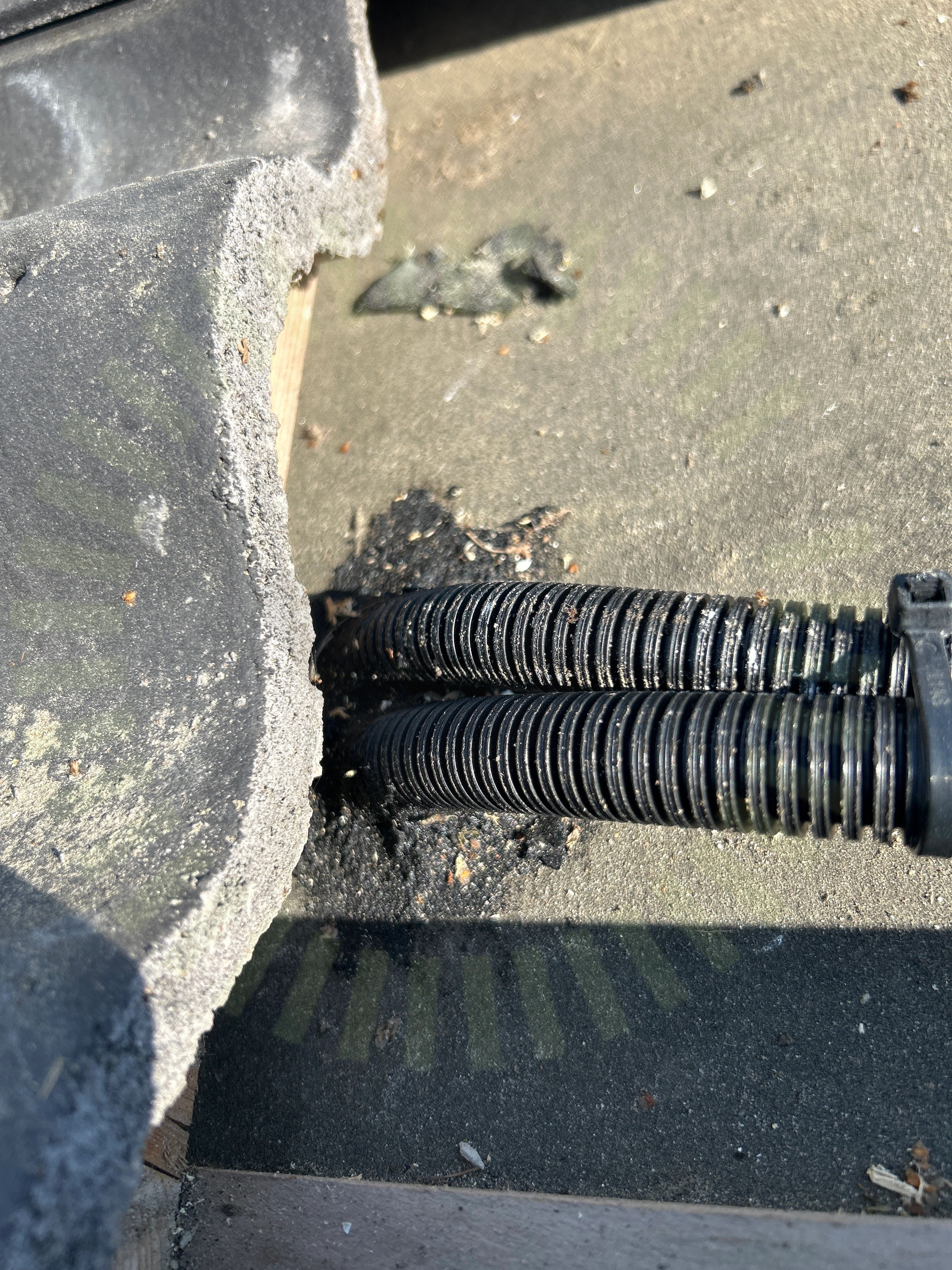

Takgenomföring

5.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

5.6 Takkrokarnas CC

Inte godkänd

Max cc-mått enligt lastberäkning är 90 cm på samtliga takytor. Högsta uppmätta mått är 120 cm.

MA5102 Sid 1 (1) | Version 3 - 221101

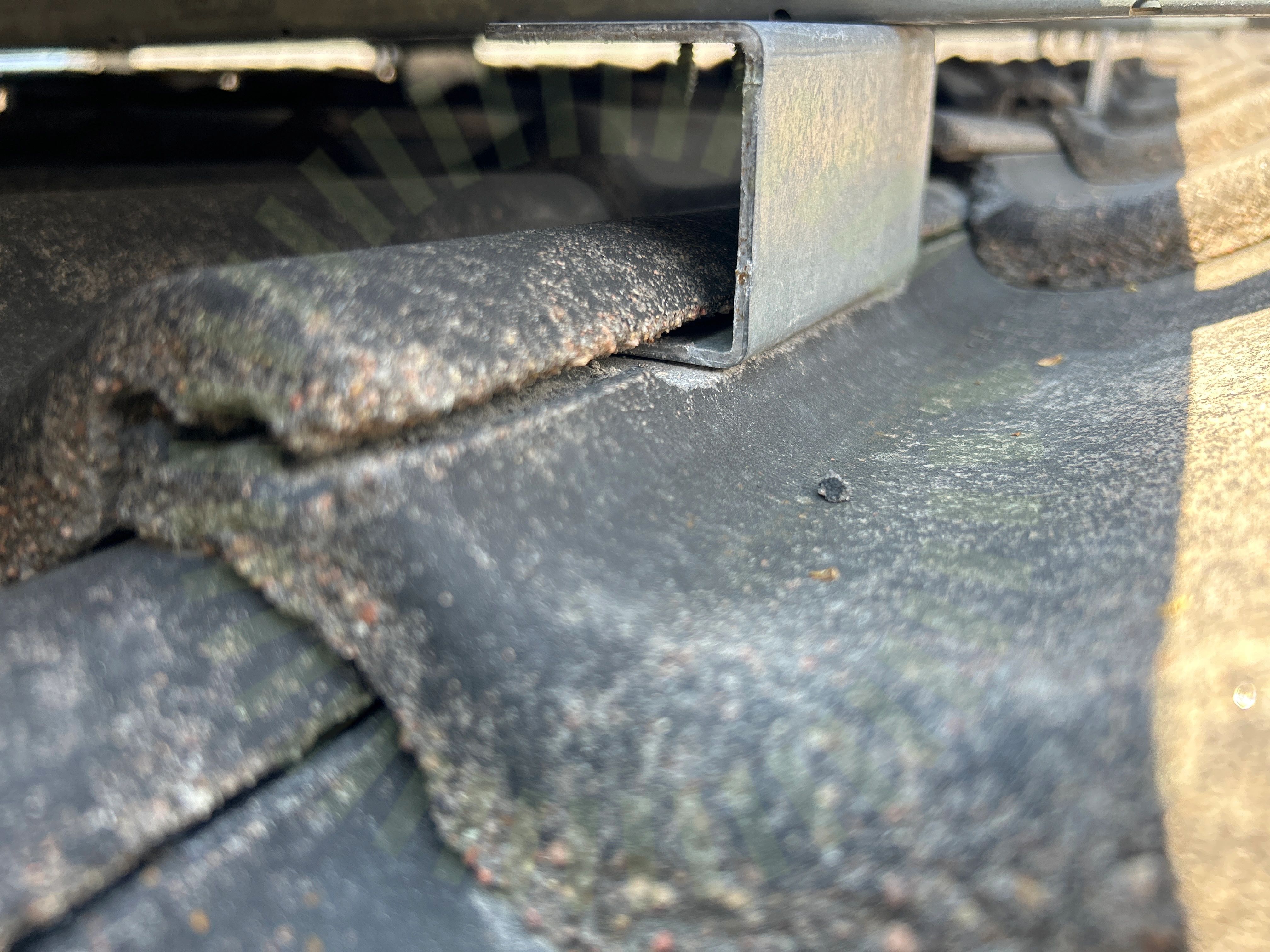

Underliggande takpanna

5.7 Underliggande takpanna

Inte godkänd

Kroken ligger emot underliggande pannor.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23
Underbyggnad

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/33
Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Placerad för nära batteri.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
Ledare Fastspända

7.2 Ledare Fastspända

Inte godkänd

Ledaren sitter fast men skruven är inte åtdragen.

Uppskalad ledare

7.3 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Väderbeständigt material

7.4 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständig.

Godkända kontrollpunkter

28/33
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilation

Ej tillgängligt vid besiktning

1/33
Smartmätare
