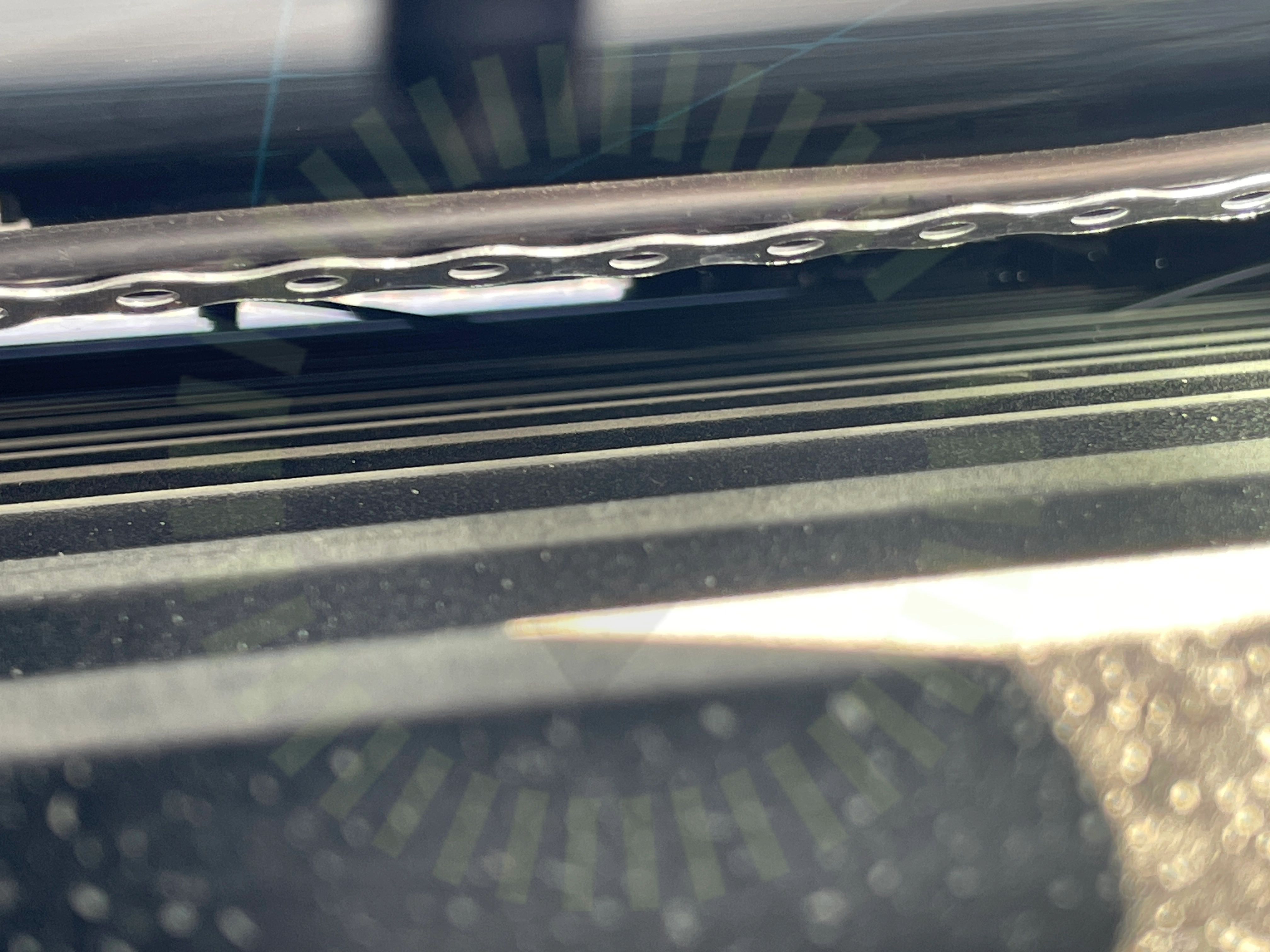

2.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Besiktningsrapport
9.3
Installation genom
Svea Solar
Datum
23 maj 2024
Ort
Skummeslövsstrand, Hallands län
93% godkända7% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
OptimerareSolarEdge: S-Serie
MontagesystemCC90 UNUM Plåttak
VäxelriktareSolarEdge: SE3K-10K
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
4/4AvtalMätprotokoll DCOptimerare i appSträngschema
Tak 1, CC90 UNUM Plåttak
Anmärkningar
1/18Godkända kontrollpunkter
17/18CC måttDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelmåttPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
2/15
3.1 Kontaktdon
Inte godkändKontakten ligger an mot takytan.
3.2 Föremål mot bakstycke
Inte godkändKontakter ligger i kläm mellan optimerare och panelens bakstycke.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Godkända kontrollpunkter
13/15Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
2/54.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från optimerarnas utgångar.

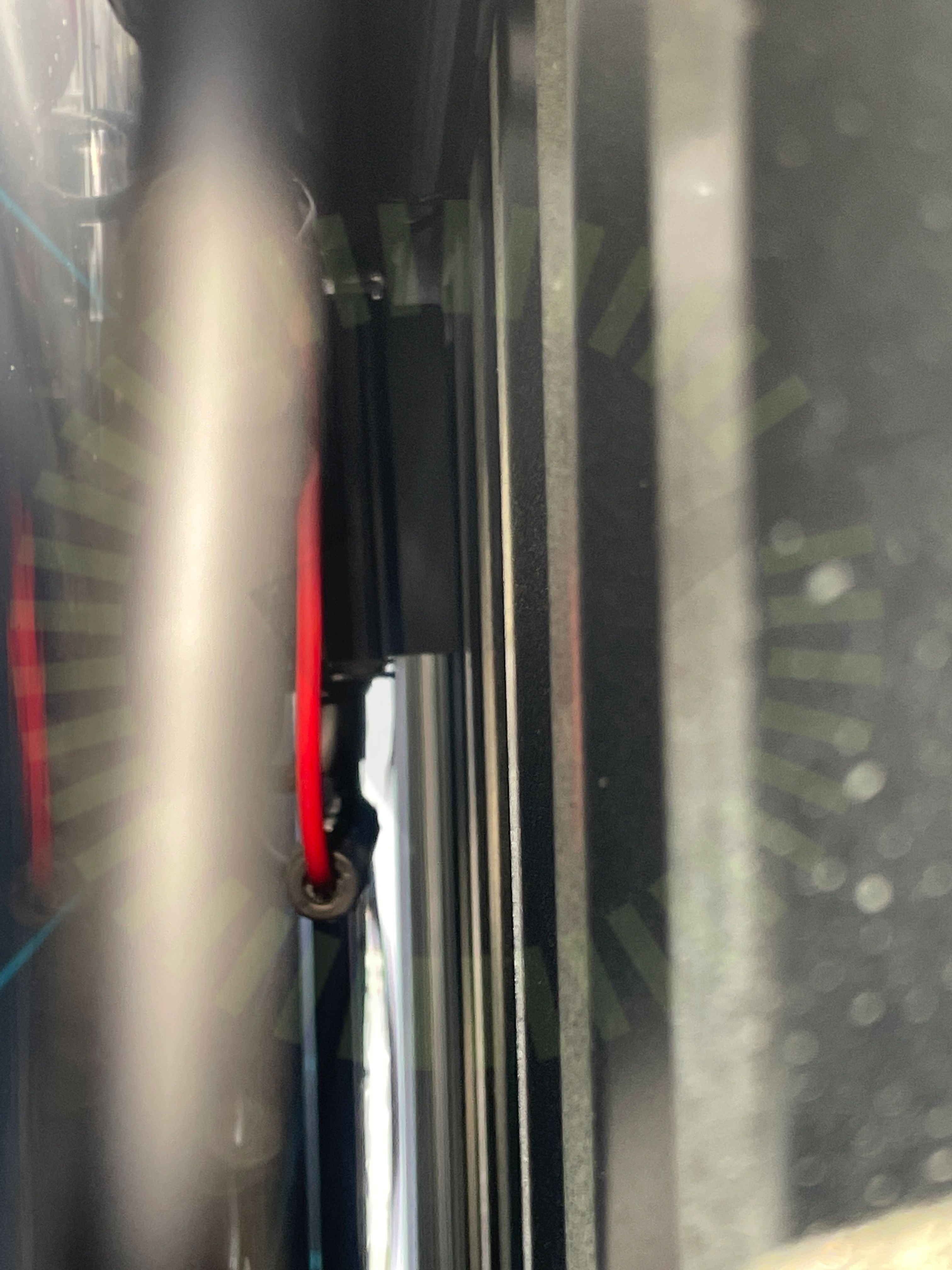

4.2 Placering
Inte godkändFör kort avstånd mellan optimerare och taket.
Tillverkarens anvisningar
Godkända kontrollpunkter
3/5Fastsäkring av produktKompatibilitetKontakter
Undercentral
Godkända kontrollpunkter
8/8FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkada centralSkydd mot beröring
Varselmärkning
Anmärkningar
2/5

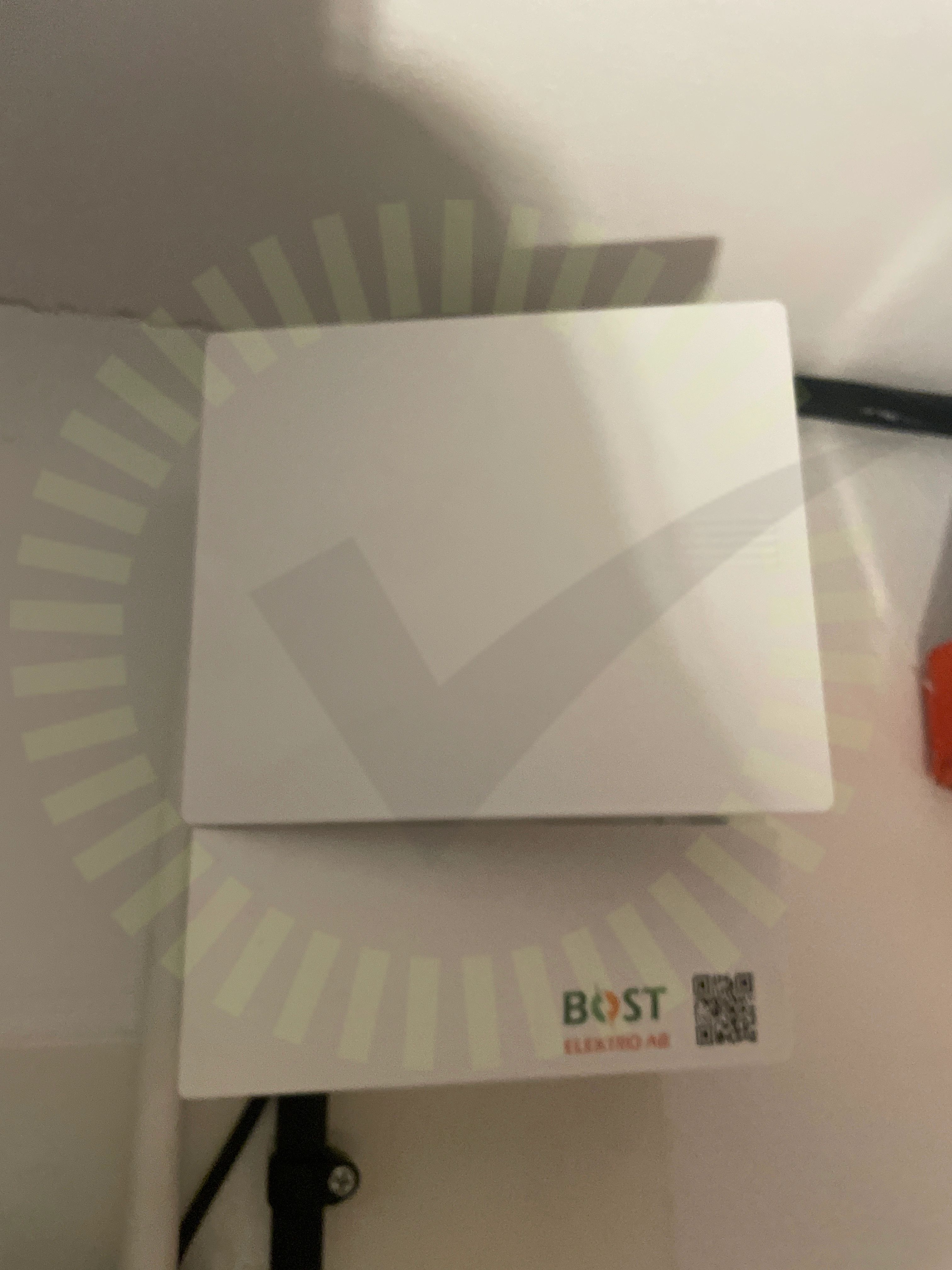

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för likspänning

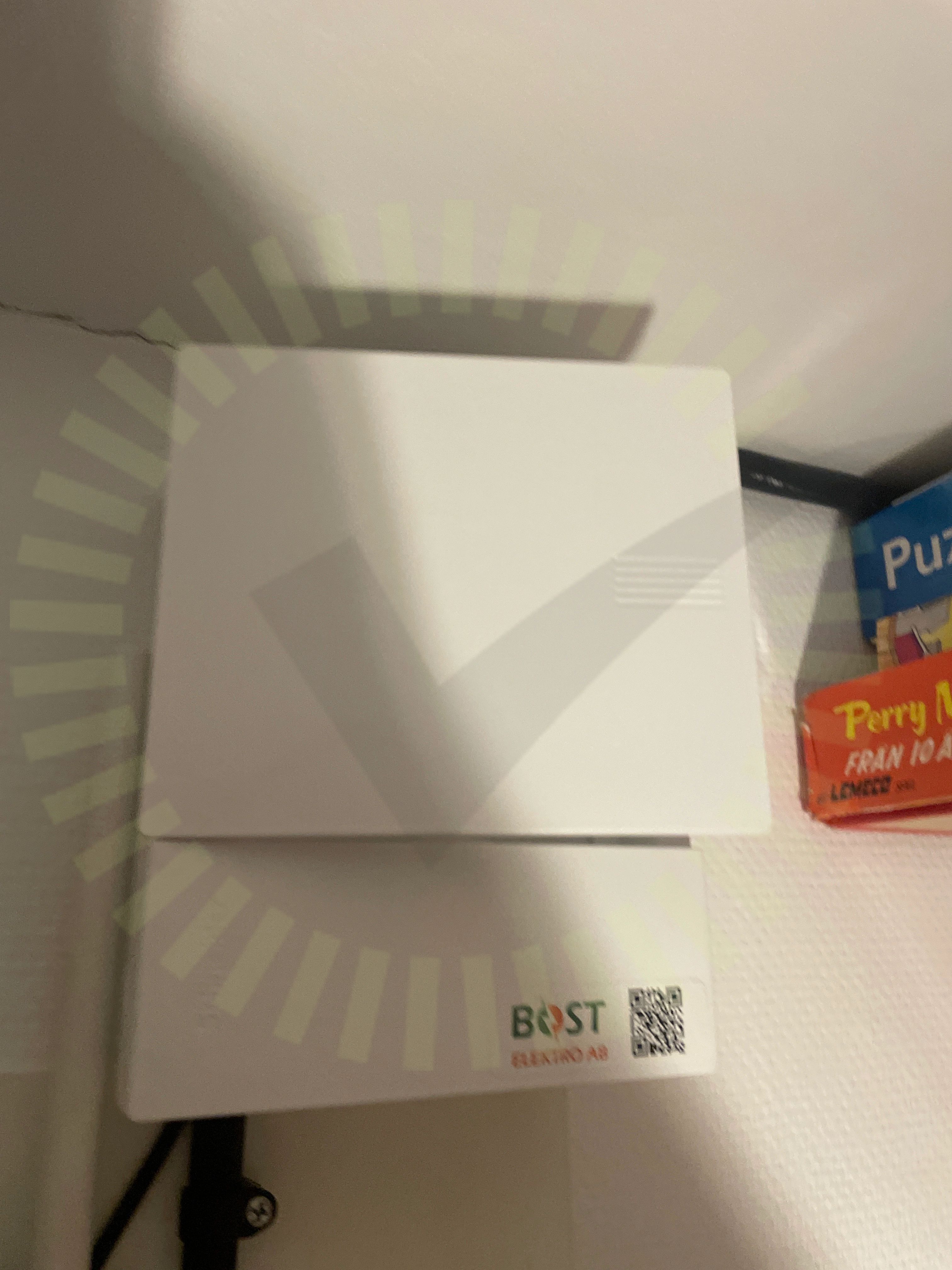

Växelriktare
Godkända kontrollpunkter
33/33AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
