Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Sesol

Datum

28 augusti 2023

Ort

Lomma, Skåne län
AC Kablage förläggning
Kontaktdon
Kopplingslåda
91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HABB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Säkerhetsbrytare AC

Anmärkningar

1/6

3.1 Infästning

Inte godkänd

Kapsling för brytare är inte tillförlitligt fäst. Går att rucka fram och tillbaka 5mm.

SS 436 40 00 (132.5)

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperFörskruvningarPlacering

Tak 1, Longi: LR5-54HABB

Anmärkningar

3/16

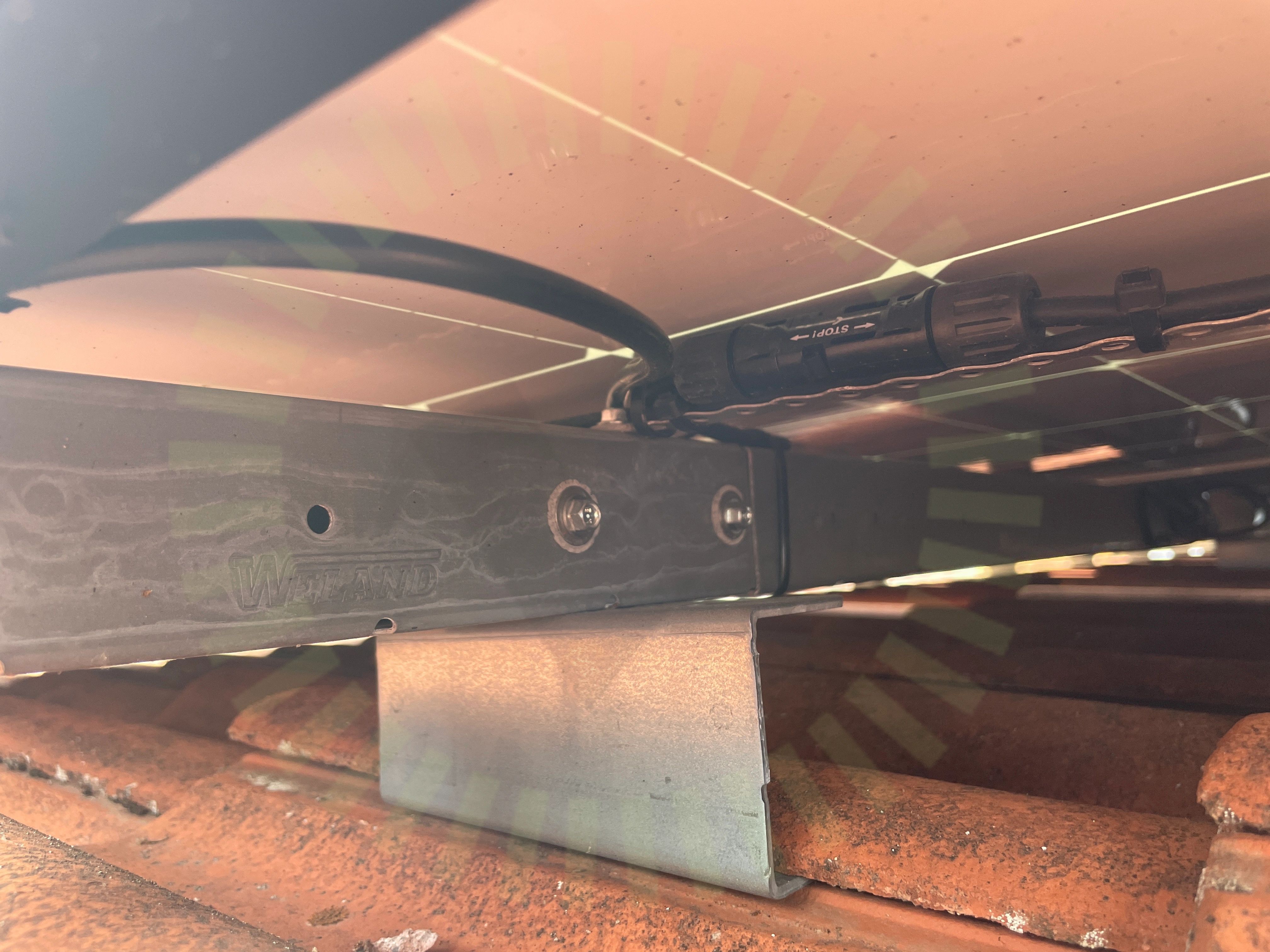

Föremål mot bakstycke

4.1 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke på flera ställen. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Kontaktdon

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje, förekommer generellt under panelfältet.

MA711 (se_en) Monteringsanvisningar, Sida 4

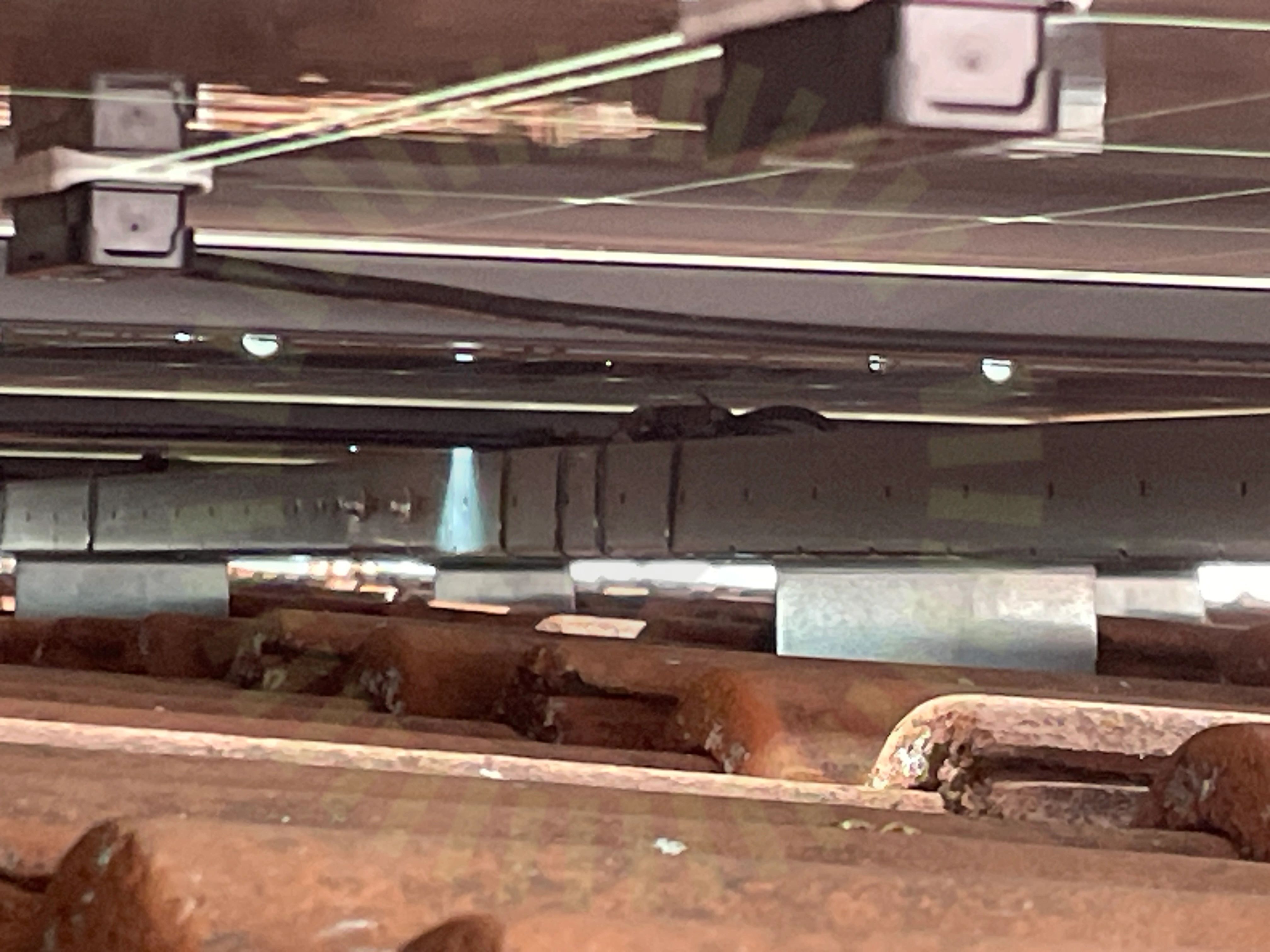

Kopplingslåda

4.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan på flertalet ställen.

Godkända kontrollpunkter

13/16
Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

2/22

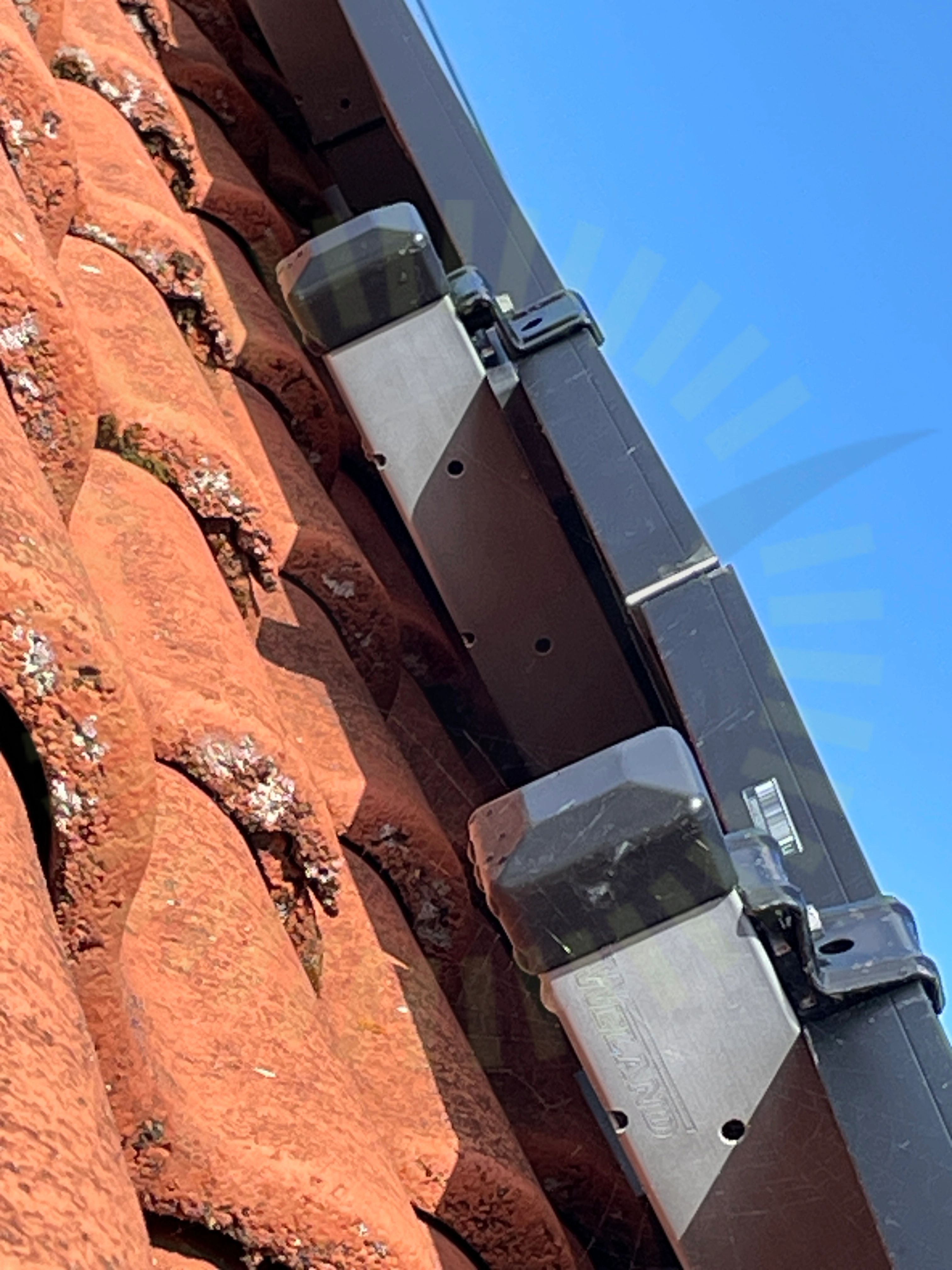

Föremål mellan skena och panelram

5.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Svårigheter med att få till en bild.

Godkända kontrollpunkter

20/22
Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/31
AC Kablage förläggning

7.1 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt förlagt.

Skarp kant

7.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant och har skadats.

Godkända kontrollpunkter

29/31
AC anslutning växelriktareAC BöjradieAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
