Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

EcoKraft

Datum

9 januari 2023

Ort

Göteborg, Västra Götalands län
Mellanrum
Slip-Guards
Kabeluppfästning
88% godkända12% ej godkända

Om installationen

PanelerSolarWatt: Vision AM 4.0
MontagesystemRenusol: MS+
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
TillbehörSäkerhetsbrytare AC
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Renusol: MS+

Anmärkningar

3/17
Kabeluppfästning

1.1 Kabeluppfästning

Inte godkänd

Flera kablar lösa under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)
Mellanrum

1.2 Mellanrum

Inte godkänd

För kort avstånd mellan panelerna

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.9)
Slip-Guards

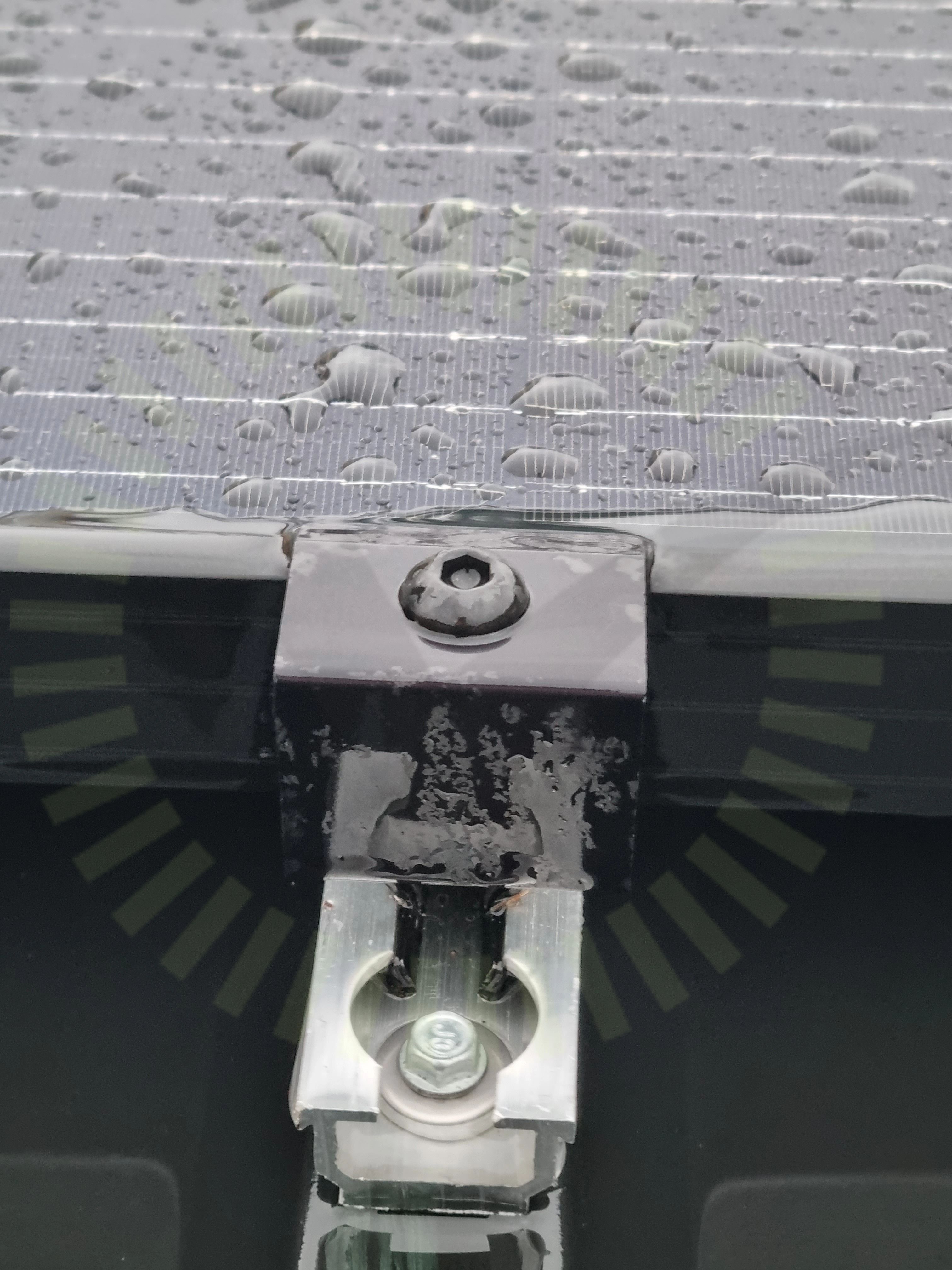

1.3 Slip-Guards

Inte godkänd

Fattas

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.9)

Godkända kontrollpunkter

13/17
SäkerhetsavståndFrämmande materialMittklämmorPanelbreddPlacering SkenaShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningTaklutningTjocklekVäderbeständigt material

Ej tillgängligt vid besiktning

1/17
Infästning

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

4/29
Avstånd

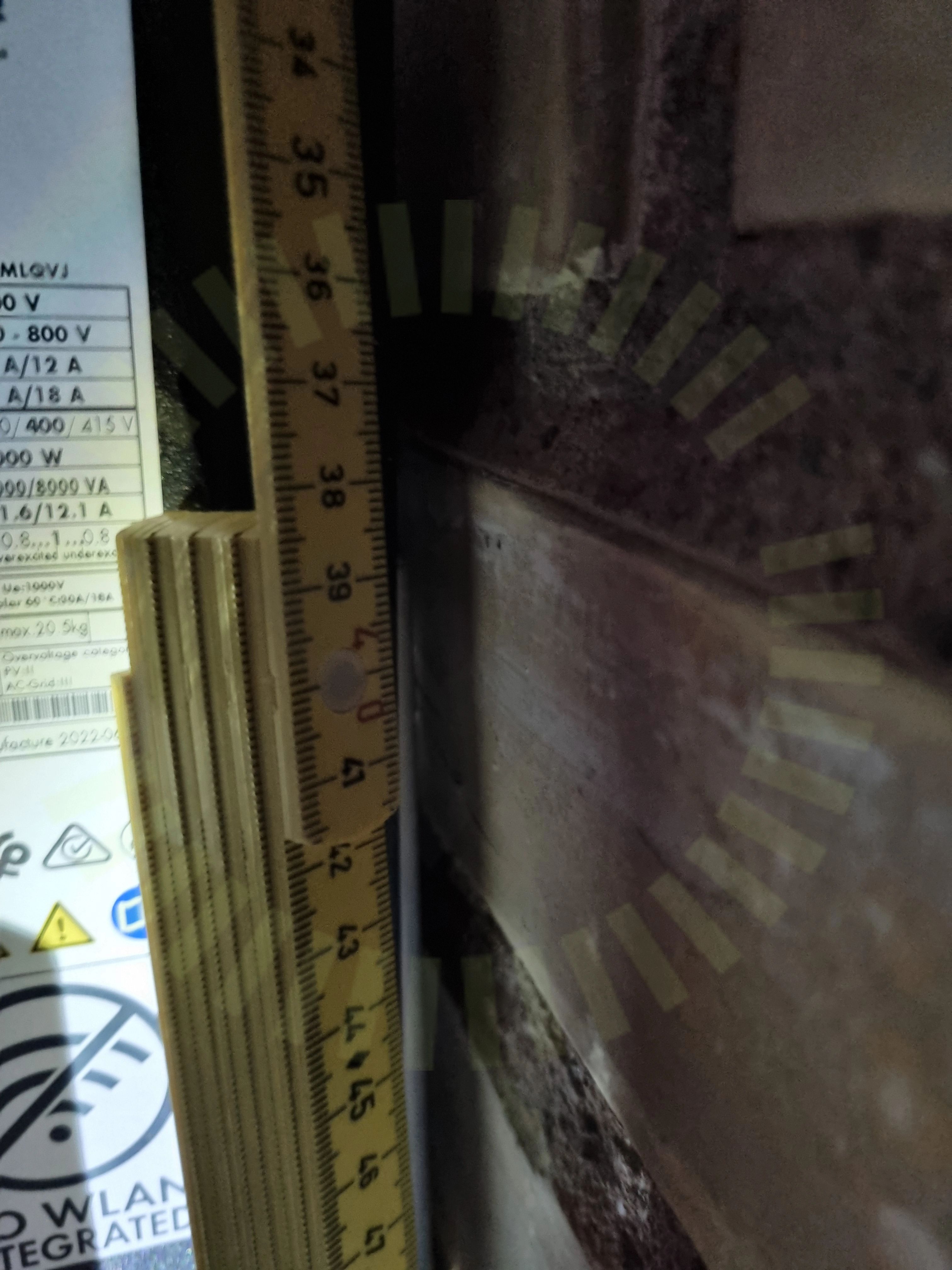

2.1 Avstånd

Inte godkänd

För kort avstånd

STP8-10-3AV-40-BE-sv-15 | Version 1.5
Informering av solceller

2.2 Informering av solceller

Inte godkänd

Finns ej

SS 436 40 00 (712.514) / (134.1.7)

2.3 Mätprotokoll DC

Inte godkänd

Protokoll finns ej

ELSÄK-FS 2022:1 (6 §)

2.4 Strängschema

Inte godkänd

Strängschema finns ej

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

25/29
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktHuvudsäkringInfästning bakplattaKabelLedare fastspändaMärkningNärliggande materialSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVinkel

SolarWatt: Vision AM 4.0

Godkända kontrollpunkter

8/11
Bakstycke FöremålDräneringshålFästens placeringHöjdskillnadKablarnas böjradieSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

3/11
Förbindelse av kontakterKablar dragavlastadeKontakter skyddade

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
