Besiktningsrapport

8.5

Installation genom

Sesol

Datum

16 januari 2024

Ort

Torslanda, Västra Götalands län

AC anslutning växelriktare

Skenskarvar

PEN-ledare

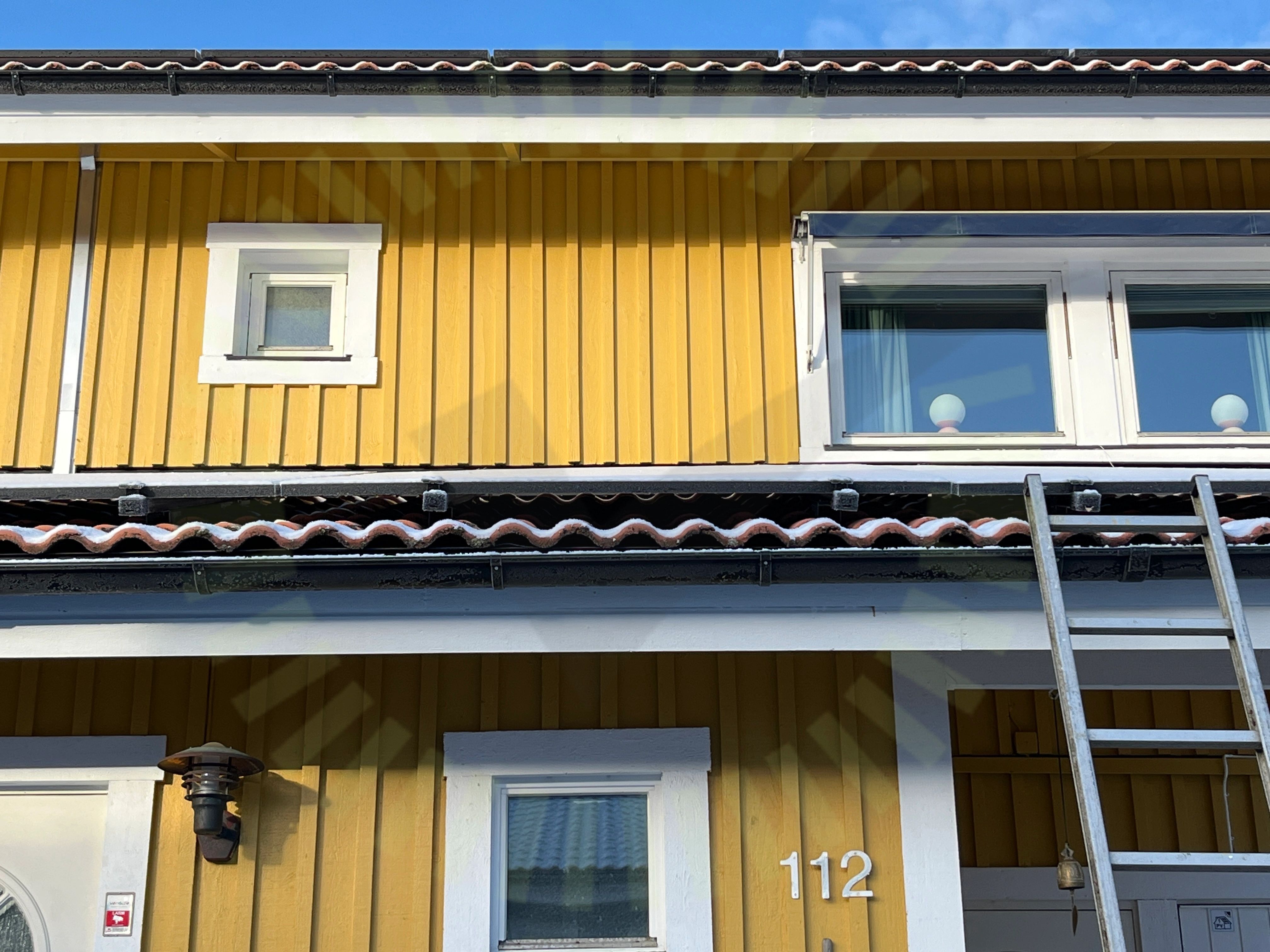

+ 4

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

3.1 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

13/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradieSkuggaStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

3/17

PunktbelastningSkador på panelSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

5/24

4.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

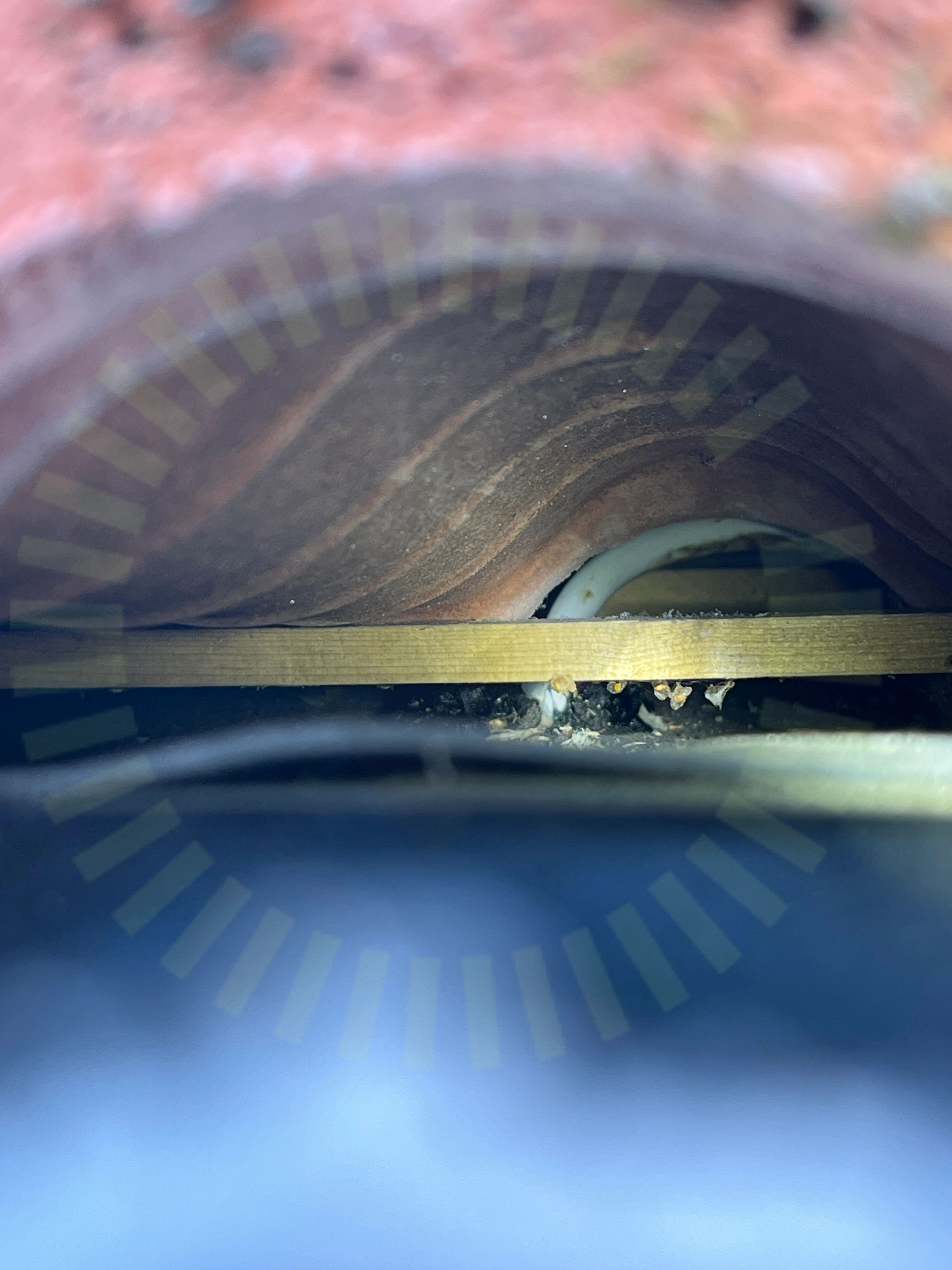

4.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

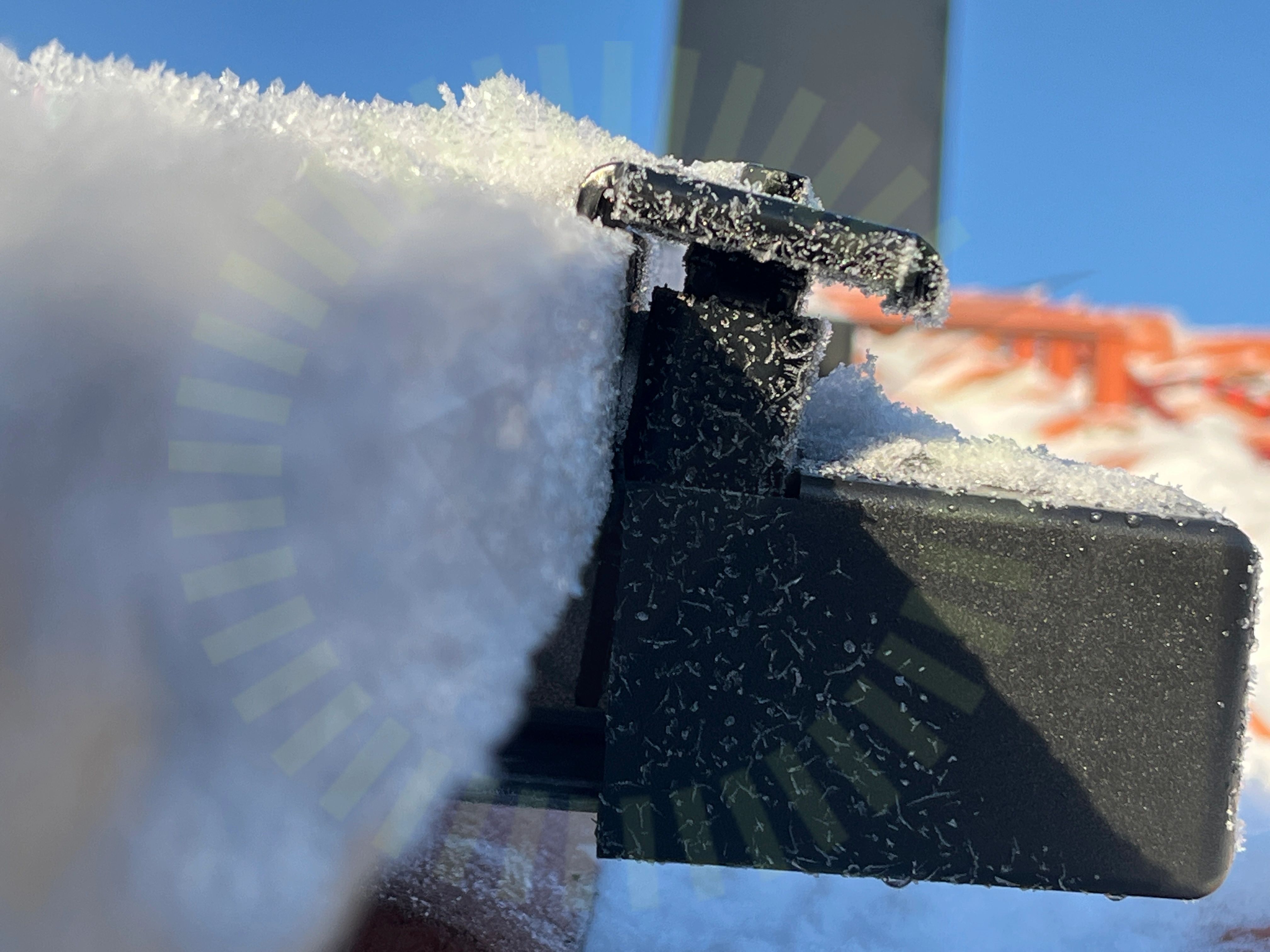

4.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

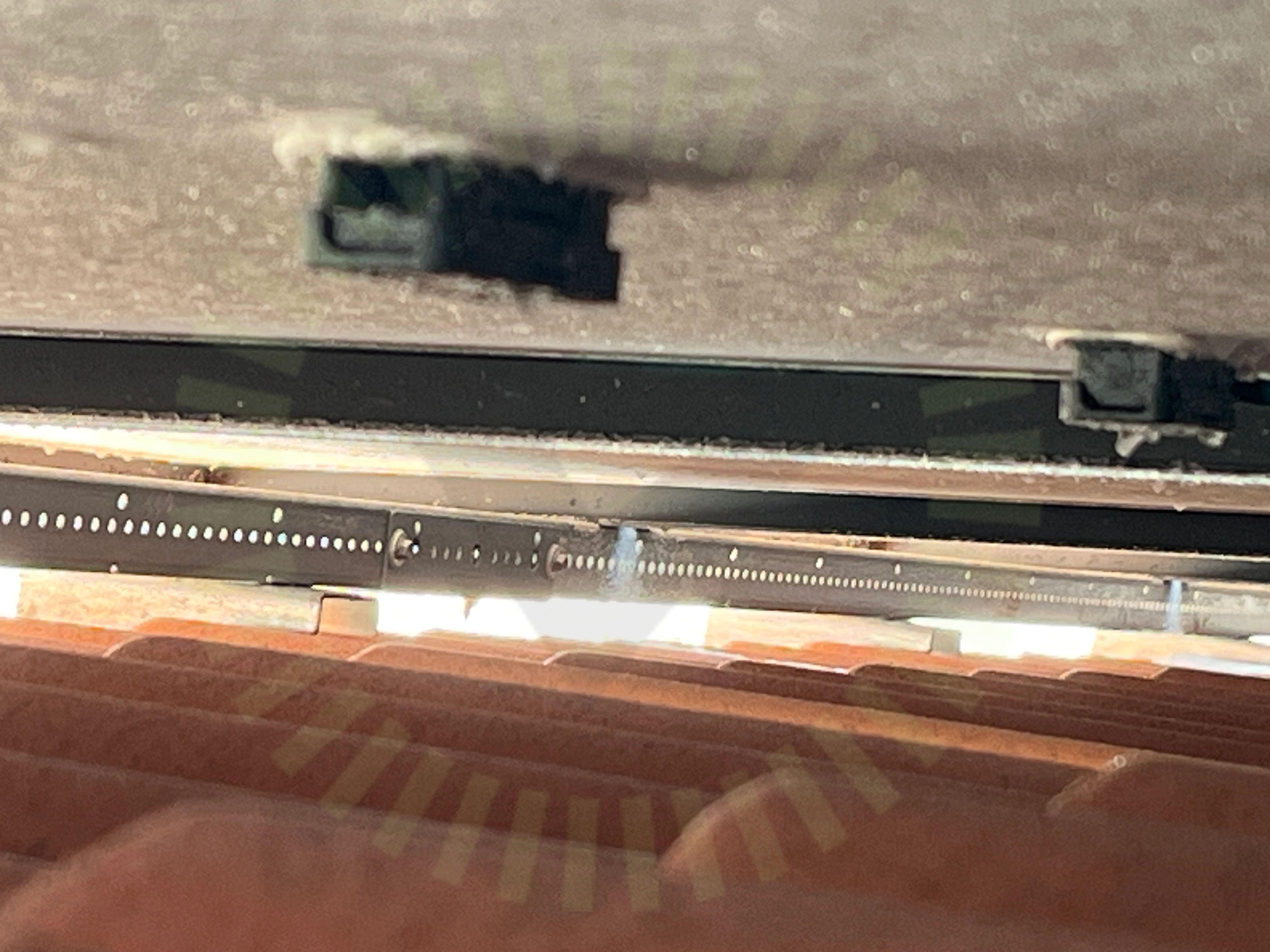

4.4 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

4.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

4/24

Bärläktens dimensionLäktinfästningRåspont- och läktinfästningRåspontsinfästning

Undercentral

Anmärkningar

1/6

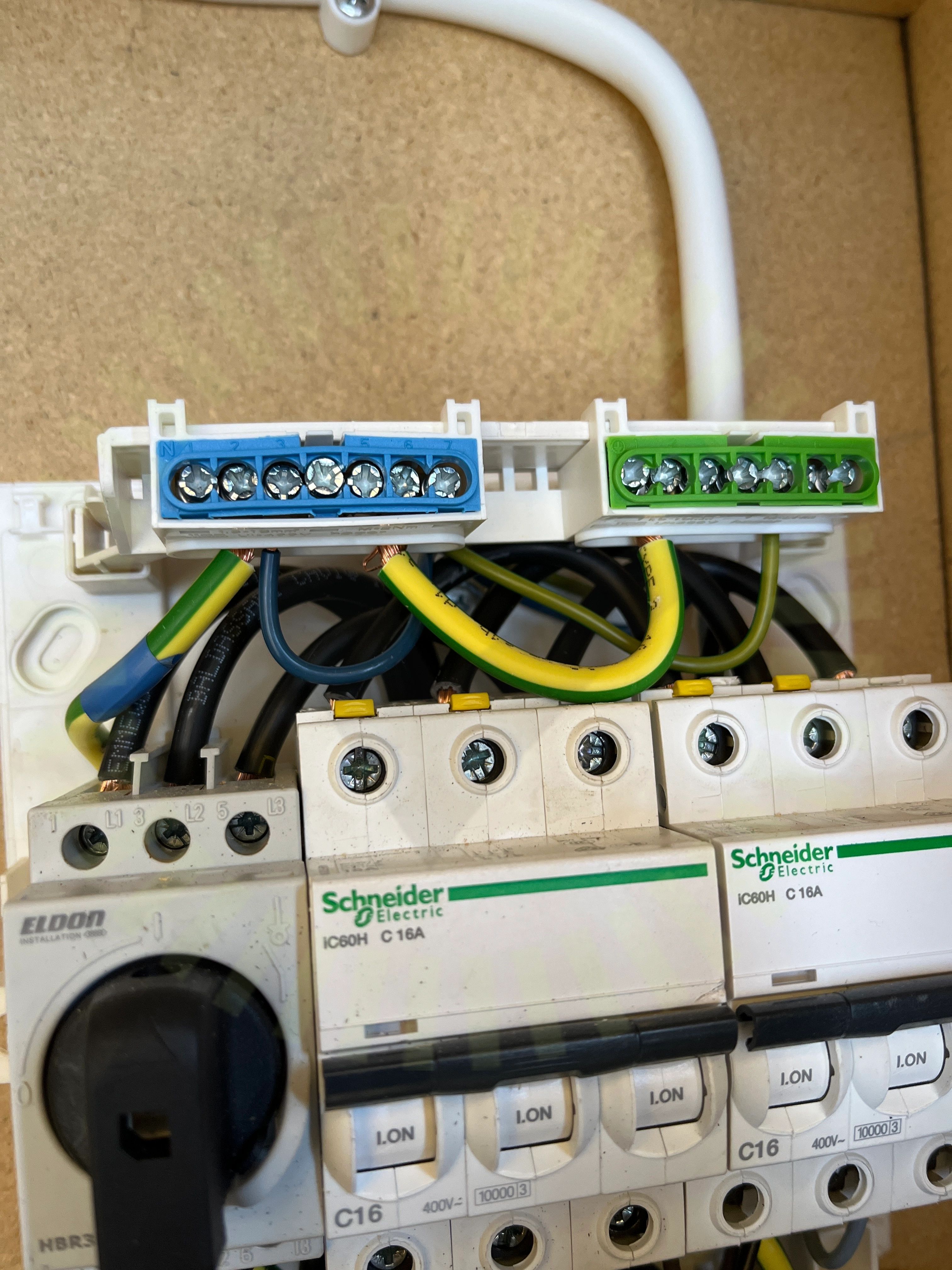

5.1 PEN-ledare

Inte godkänd

PEN ledaren är ansluten på fel plint.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

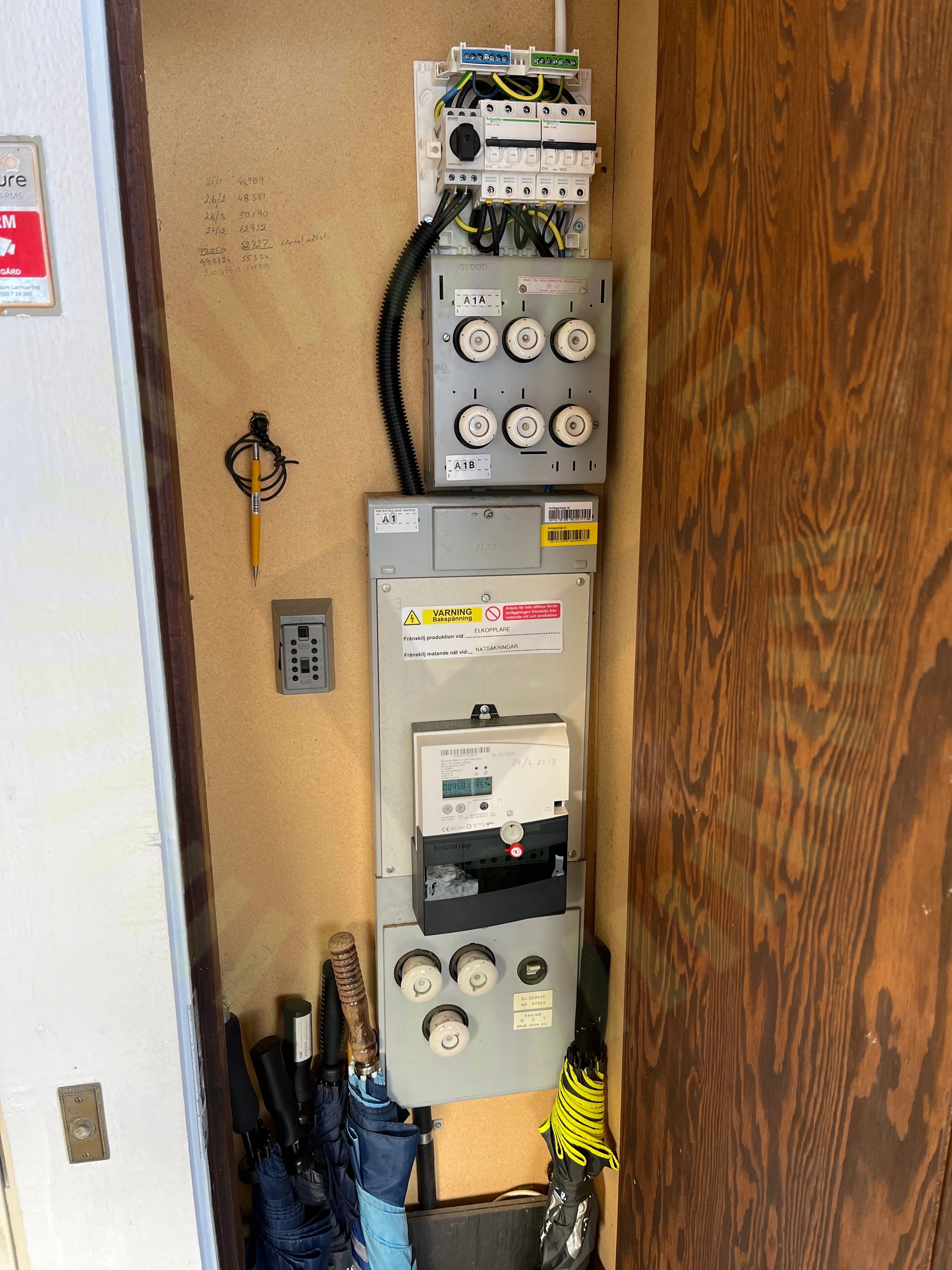

7.1 AC Kablage förläggning

Inte godkänd

Slang för AC kablage ej uppfäst med tillräckligt stöd.

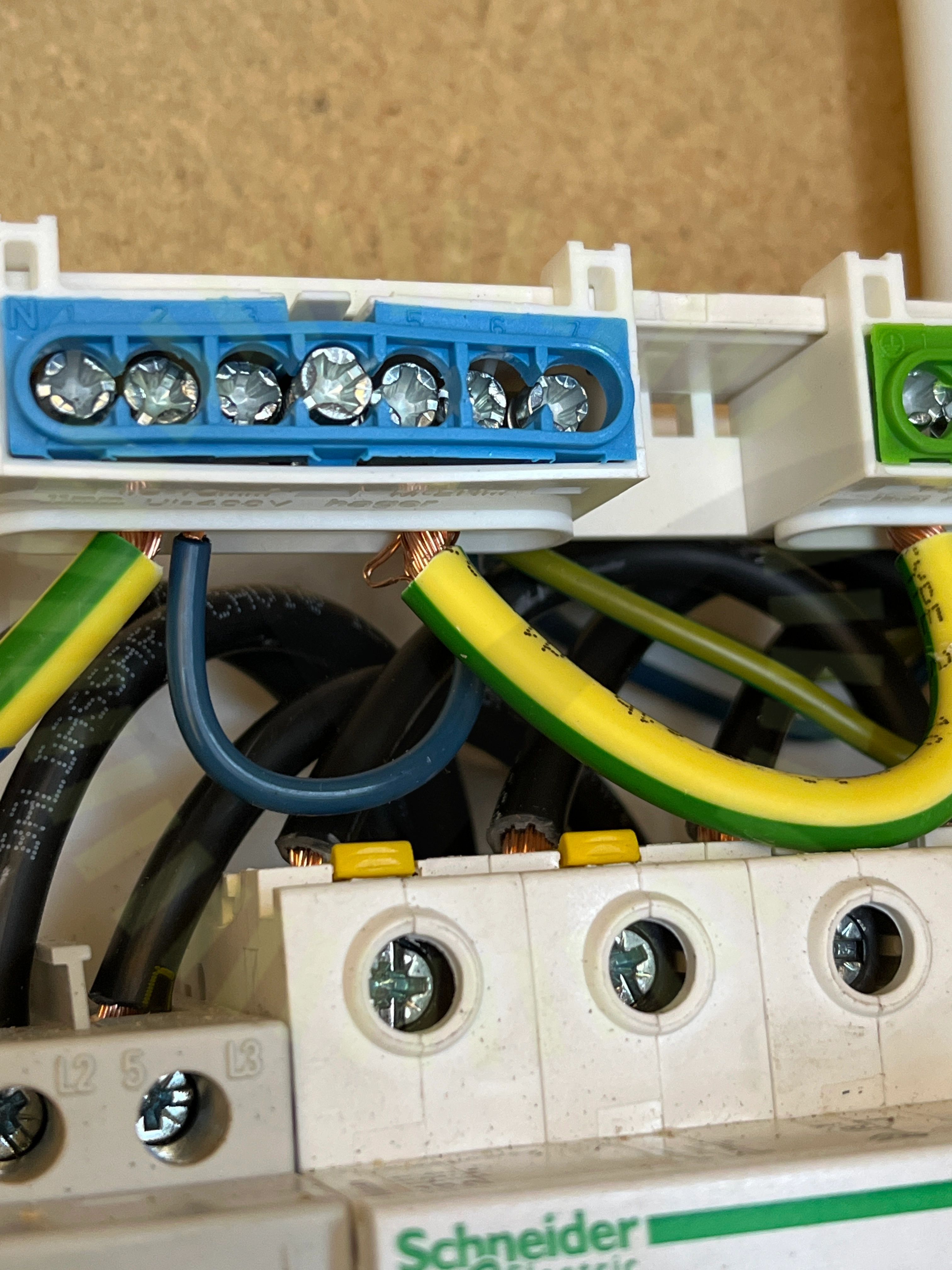

7.2 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

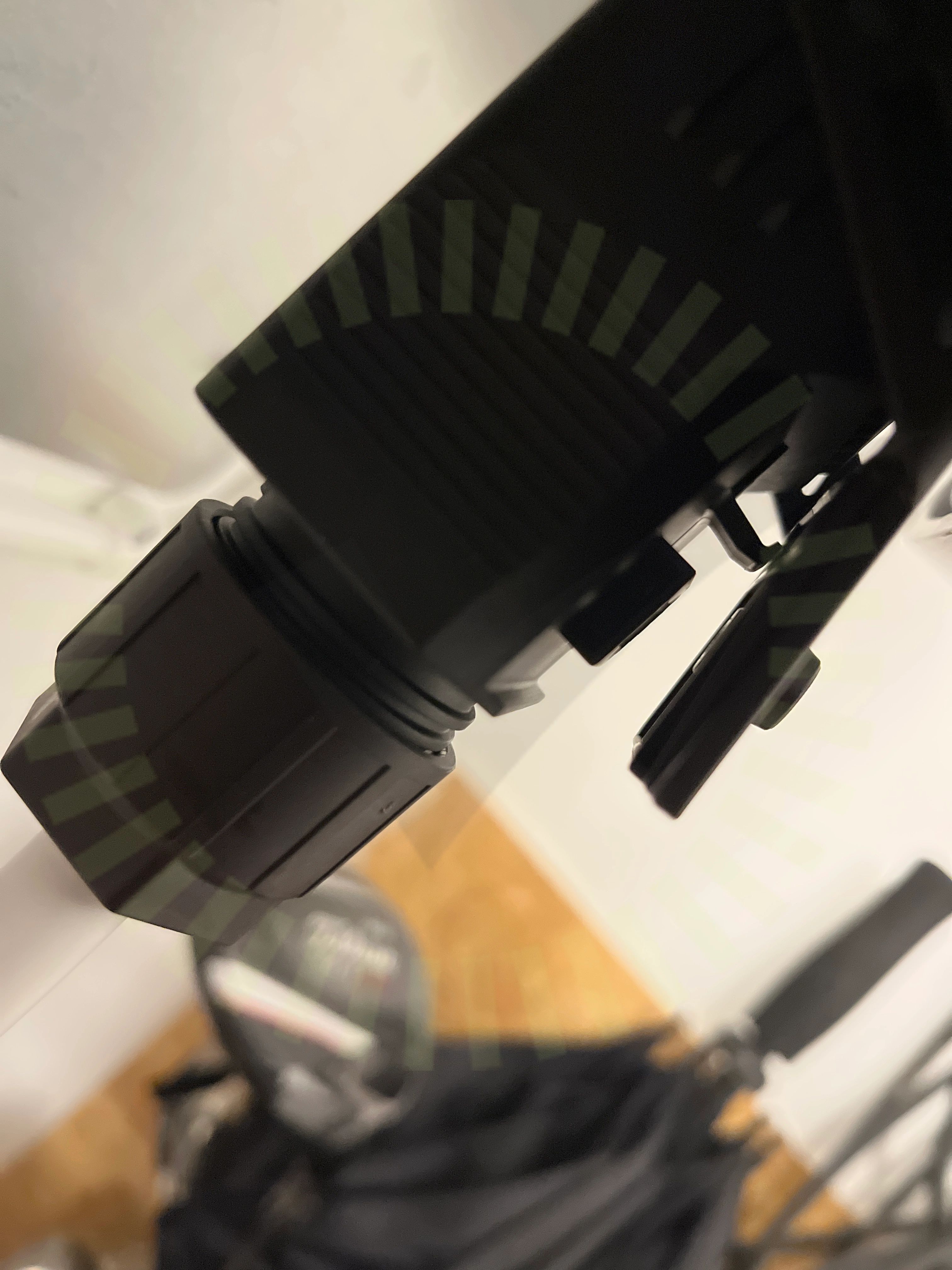

7.3 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

30/36

AC kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max SpänningDC Min SpänningSträngdesign
