Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Alstra

Datum

9 januari 2023

Ort

Halmstad, Hallands län
Infästningarnas CC
Dragavlastade
Kabeluppfästning
90% godkända10% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemK2: Falsad Plåt: Solid/Single Rail
VäxelriktareSunGrow: SG15-20RT
Alstra

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, K2: Falsad Plåt: Solid/Single Rail

Anmärkningar

2/19

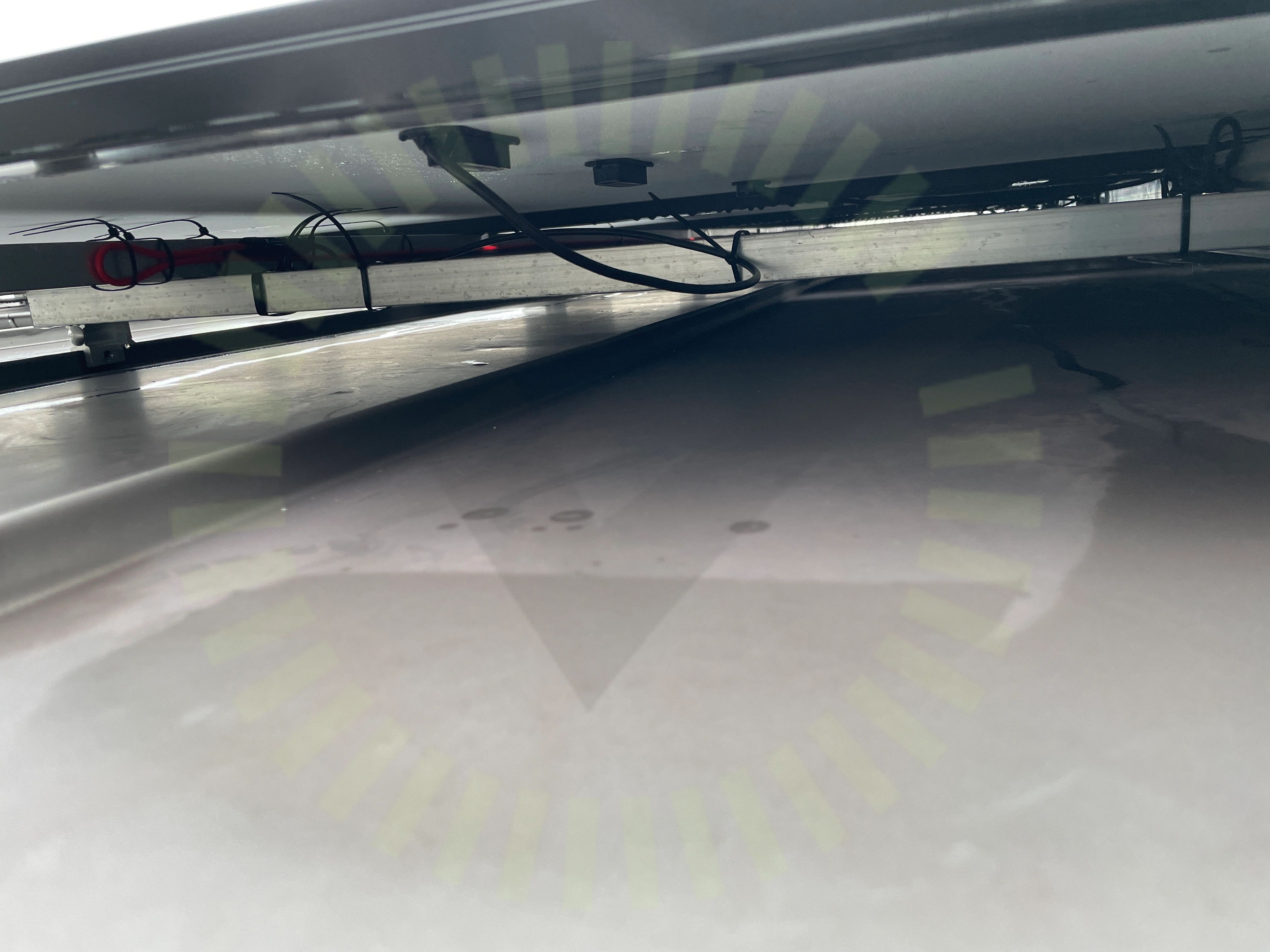

Kabeluppfästning

1.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)
Infästningarnas CC

1.2 Infästningarnas CC

Inte godkänd

Följer inte vind och lastberäkning. Infästningarna på grundskenan på sydväst taket är uppmätt till 1800mm

Tillverkarens anvisningar

Godkända kontrollpunkter

17/19
Avstånd panelfältFrämmande materialInfästning full kontaktInfästningar rakt monteradeMittklämmorShimsSkadorSkarp kantSkenornasöverhängSkyddSnö- och VindlastberäkningTakgenomföringTaklutningTermisk brytpunktTyp av infästningVäderbeständigt materialÄndklämma

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/11

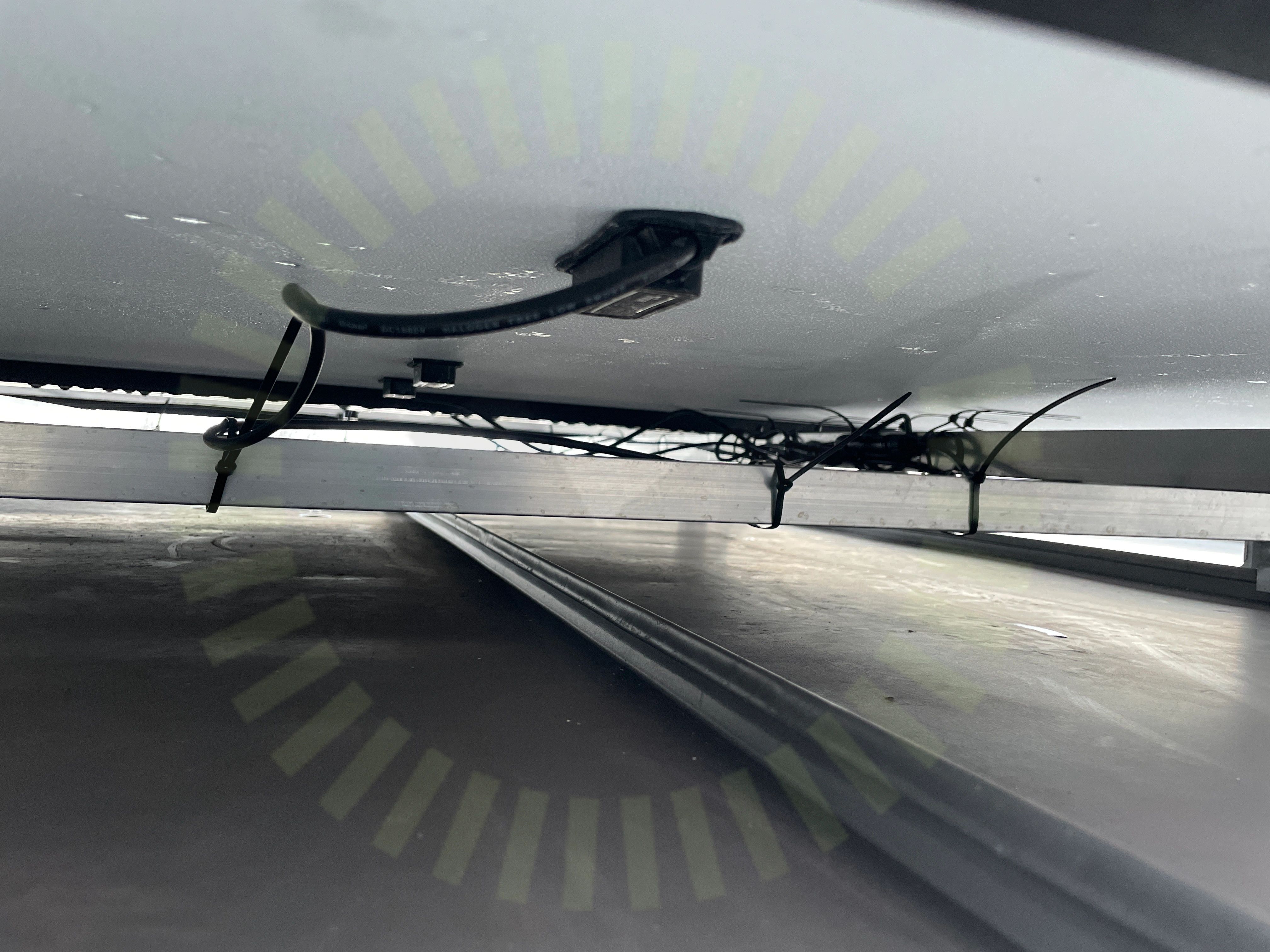

Dragavlastade

2.1 Dragavlastade

Inte godkänd

Felaktigt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11
DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Varselmärkning

Anmärkningar

1/4

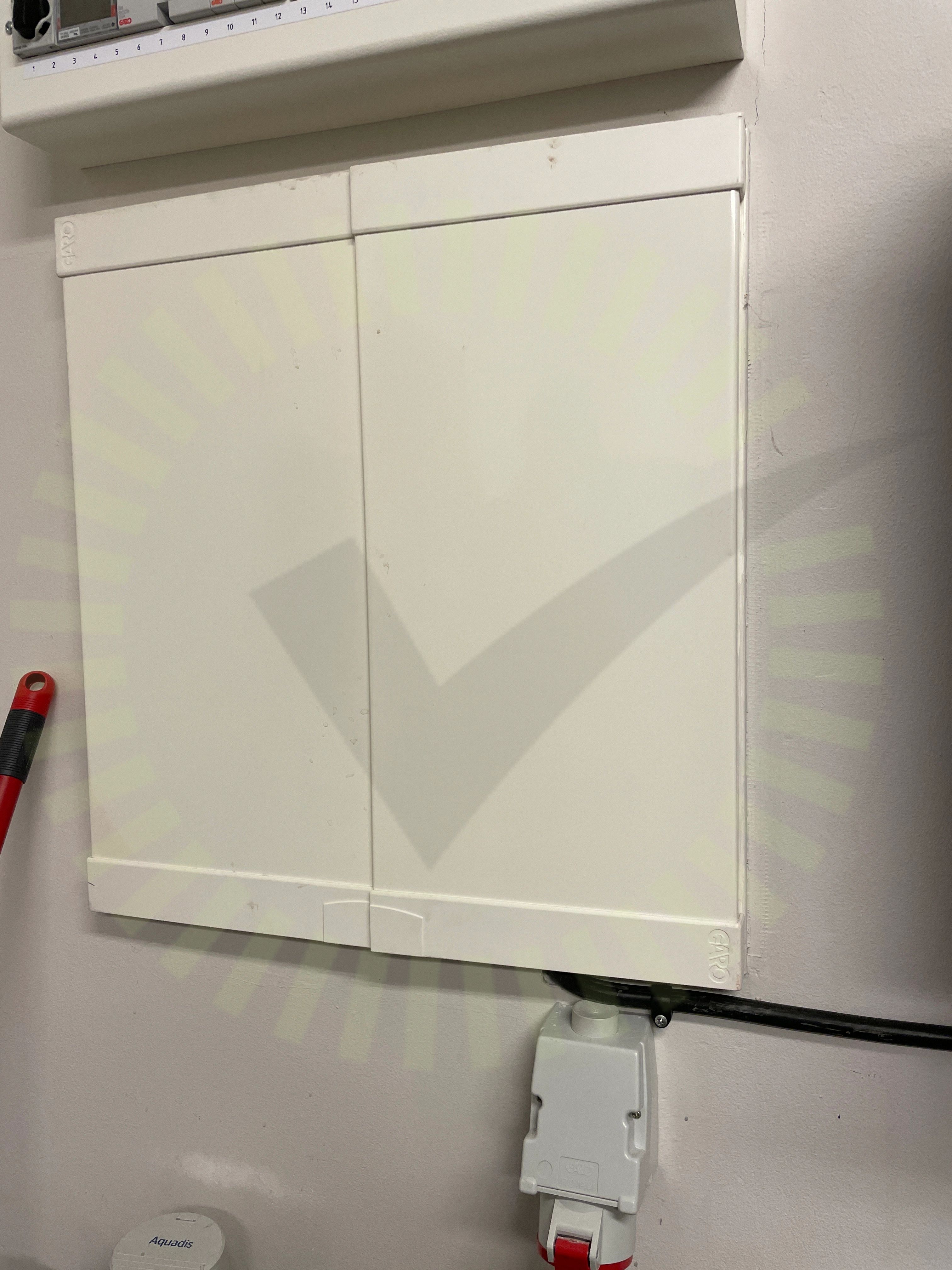

Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4
Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/27

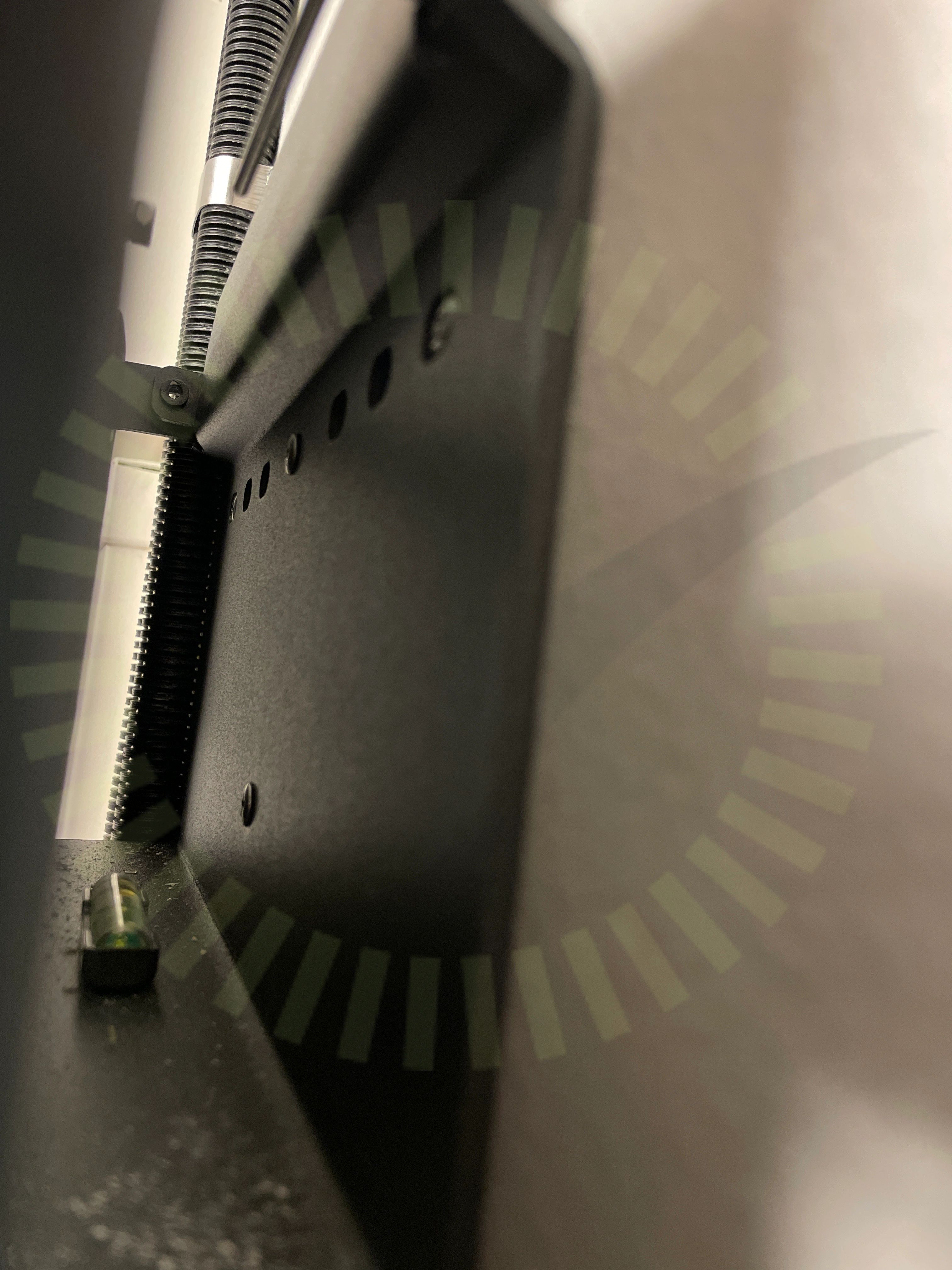

Infästning

4.1 Infästning

Rekommendation

Små skruv för infästning. Bör ses över så de klarar växelriktarens vikt.

Tillverkarens anvisningar

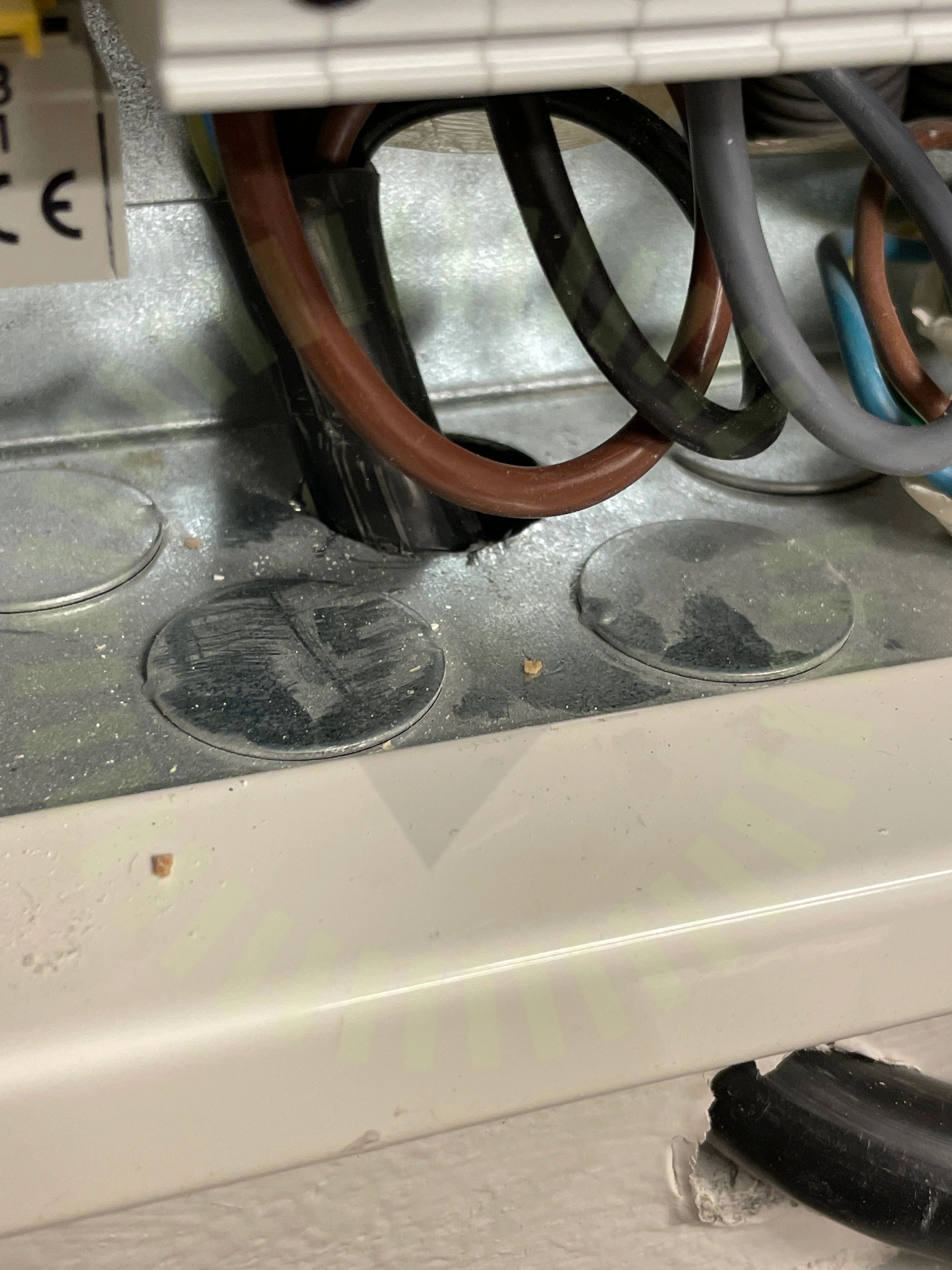

AC kabel skarp kant

4.2 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant

4.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

24/27
UtrymmeAC BöjradieAC FörläggningAC FörskruvningAC GenomföringarAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC kontakterDC Skador på kabelDC Yttre påverkanElektriskt: KabelFastsäkring av produktHuvudsäkringKabelLedare fastspändaMärkningPlacering: AvståndSkadorSträngschemaSäkringVinkel
