Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Sesol

Datum

30 juni 2023

Ort

Glumslöv , Skåne län
AC anslutning växelriktare
Skadat kablage
Avstånd
79% godkända21% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/12
Avstånd

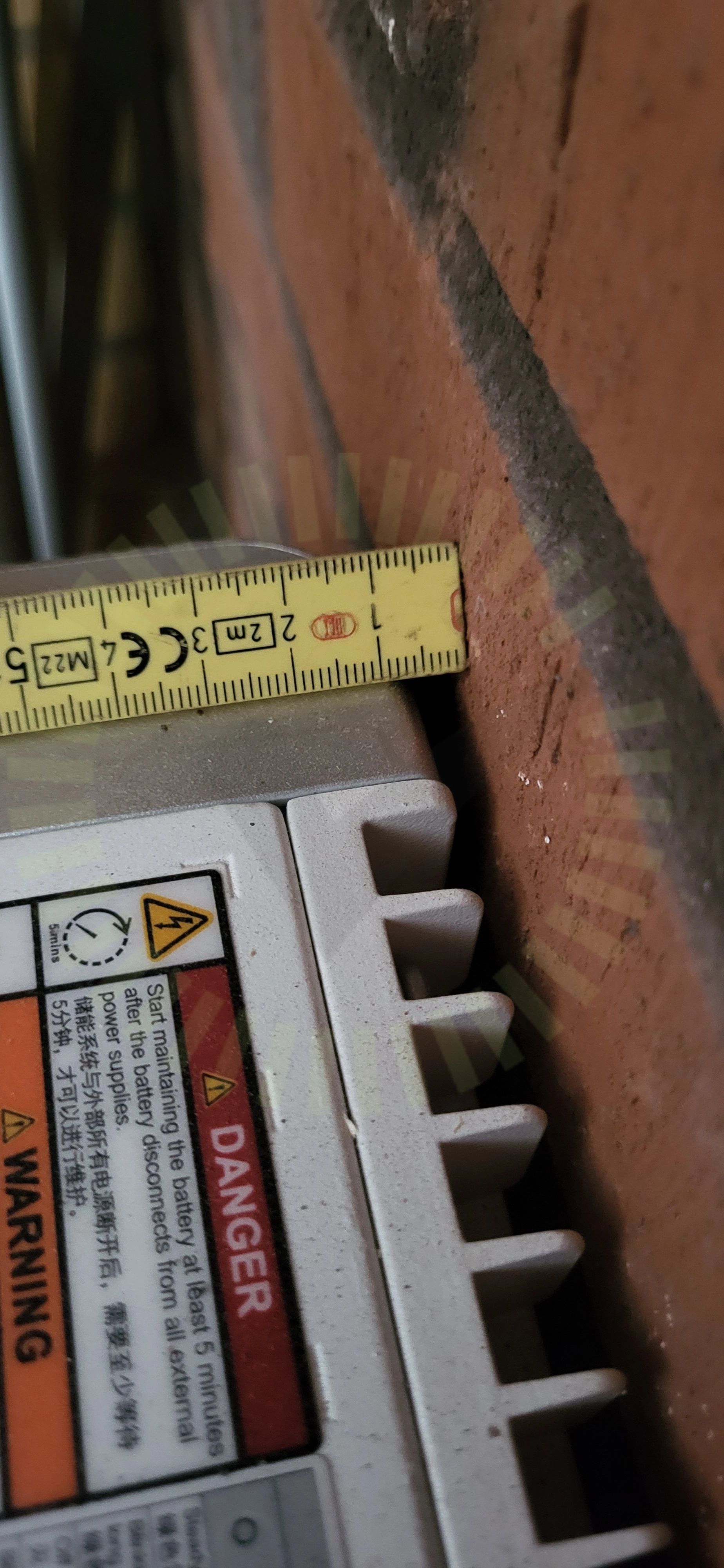

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

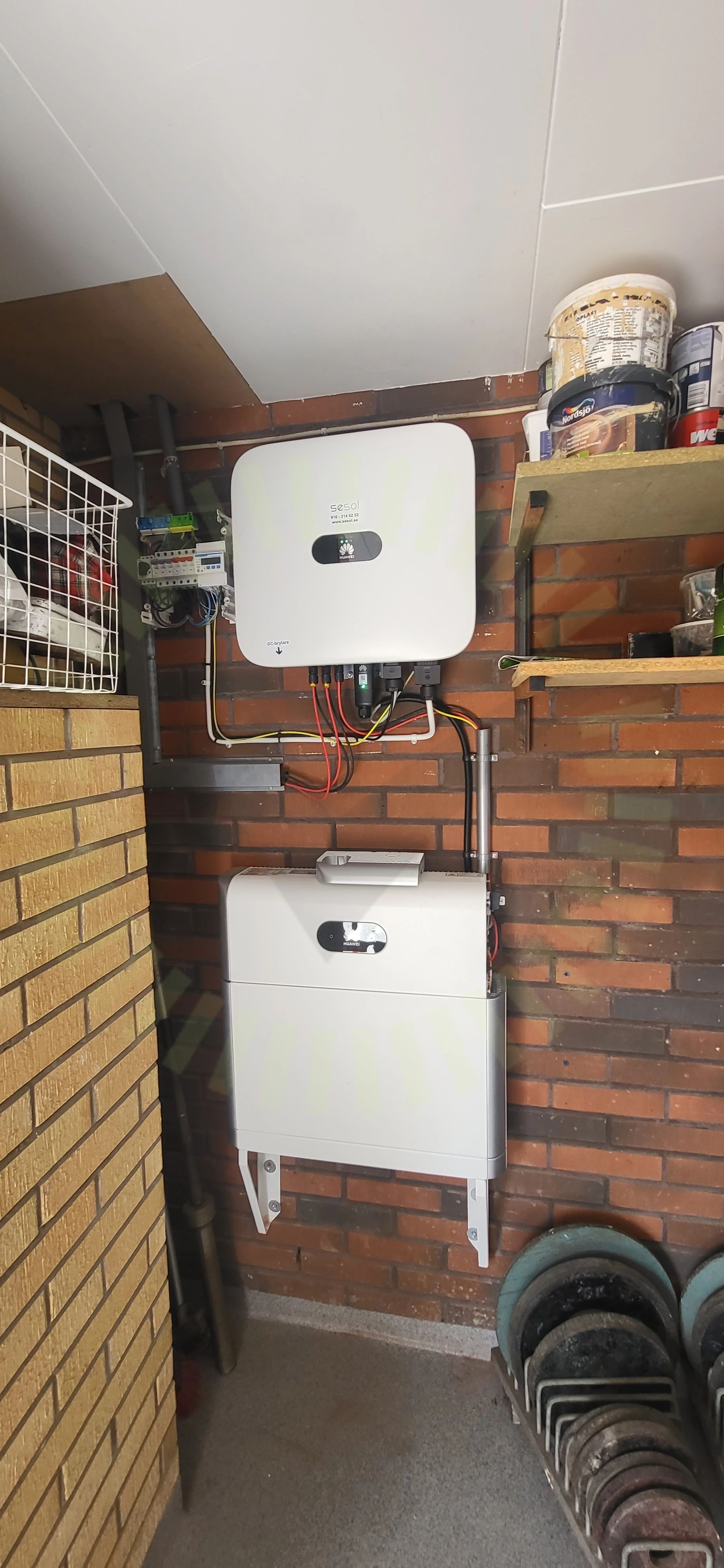

3.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

8/32
Avstånd närliggande objekt

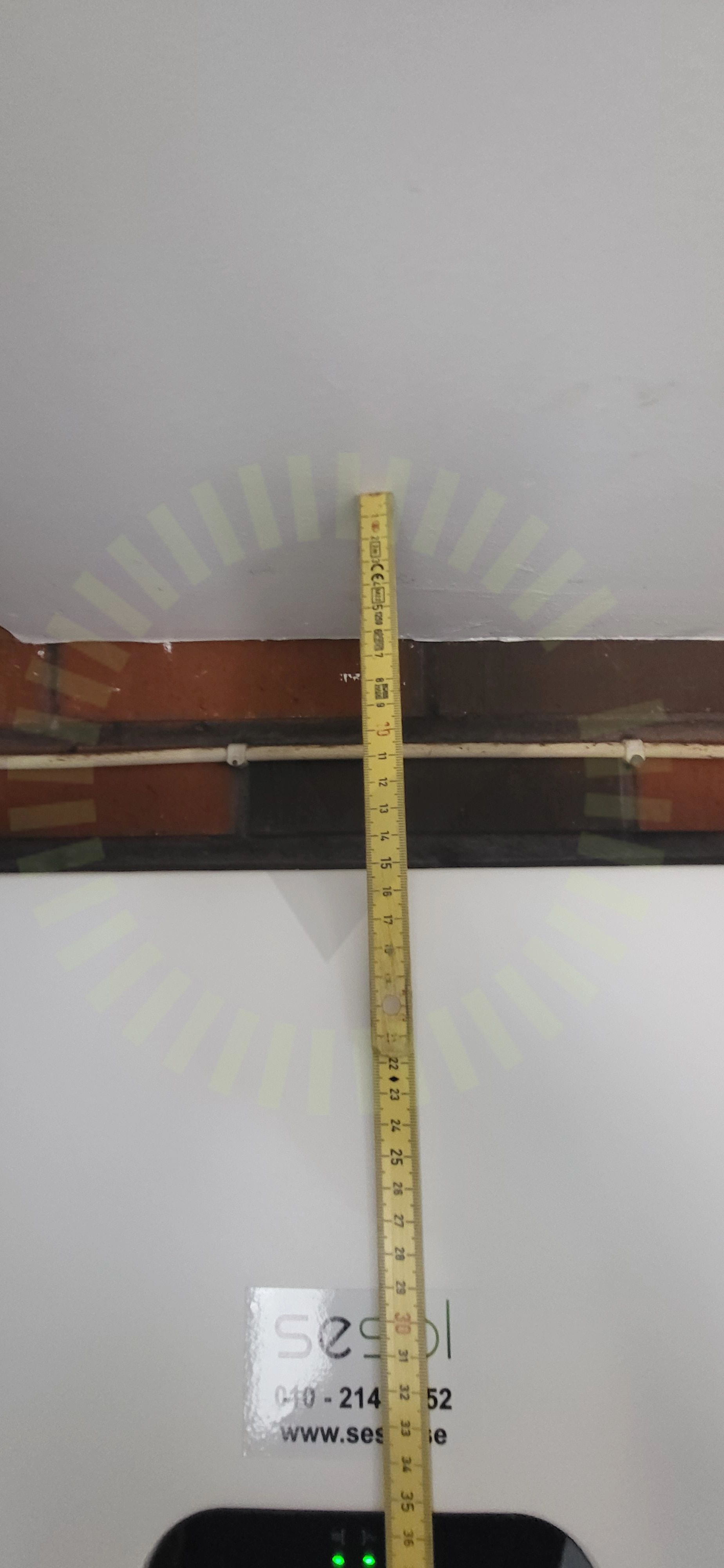

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

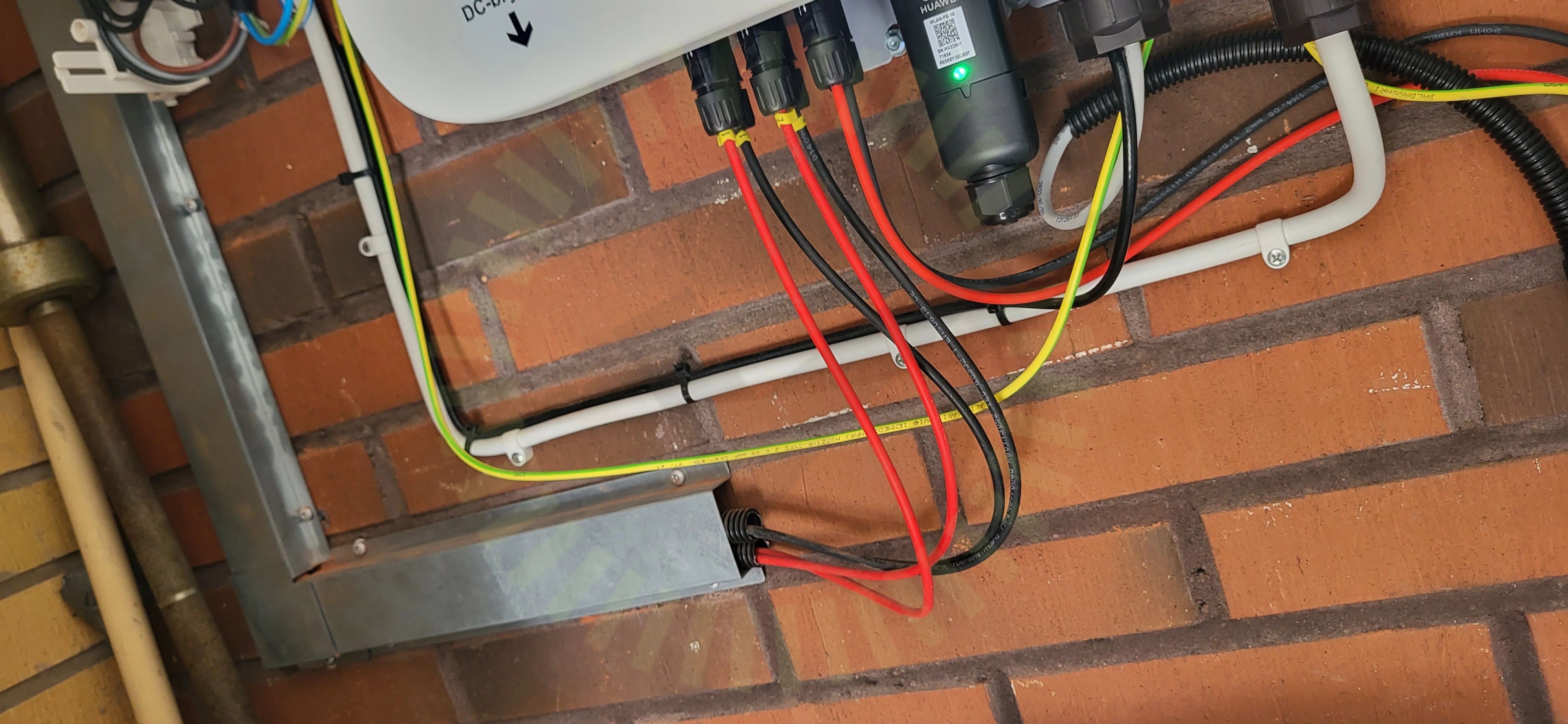

4.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

4.3 DC Max Spänning

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

4.4 DC Max Ström

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

4.5 DC Min Spänning

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49
Jordning av chassi

4.6 Jordning av chassi

Inte godkänd

Jordkabel är ej uppfäst tillräckligt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Skadat kablage

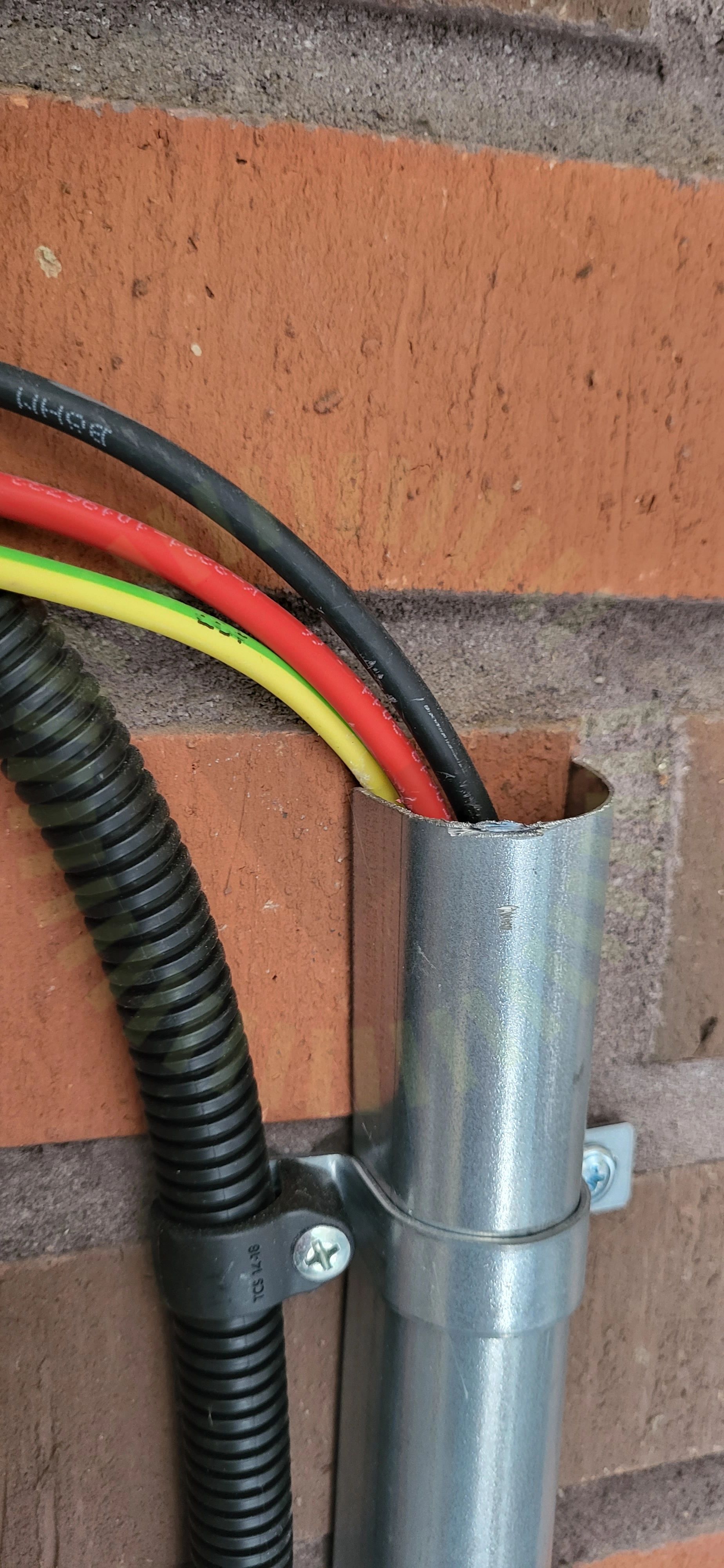

4.7 Skadat kablage

Inte godkänd

Kablar ligger emot vass kant på kabelskydd.

4.8 Strängdesign

Inte godkänd

Strändesign är ej möjligt då det saknas strängschema.

Godkända kontrollpunkter

24/32
AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
