Institutet för Solenergikvalitet

Besiktningsrapport

7.2
x

Installation genom

Sesol

Datum

30 juni 2023

Ort

Glumslöv , Skåne län
Klämmornas placering
Klämmor rätt förläggning
Ändklämmor skena
75% godkända25% ej godkända

Om installationen

PanelerHyundai: HiE-S(xxx)HG
MontagesystemWeland Stål: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/12
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Hyundai: HiE-S(xxx)HG

Anmärkningar

4/15

3.1 Strängförläggning

Inte godkänd

DC kablage är förlagt med ett mellanrum som skapar en loop på taket.

SEK 457. Sida 15
Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.
Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

3.4 Spänningar i ram

Inte godkänd

Spänningar i ramarna finns då man har tvingat skenorna.

Godkända kontrollpunkter

11/15
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaStress på kontakter

Tak 1, Weland Stål: Papptak

Anmärkningar

11/24
C-profil

4.1 C-profil

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Mutter sitter löst.

MA5103 Sid 1 (2) | Version 4 - 201103

4.2 CC infästningar

Inte godkänd

Lastberäkning saknas. Uppmätt mått 3200mm med en lös fot emellan.

MA1008 Sid 1 (1) | Version 3 - 220218
Fastskruvning av stödplatta

4.3 Fastskruvning av stödplatta

Inte godkänd

Stödplattor är inte monterade enligt tillverkarens anvisningar.

MA5103 Sid 2 (2) | Version 4 - 201103
Föremål mellan skena och panelram

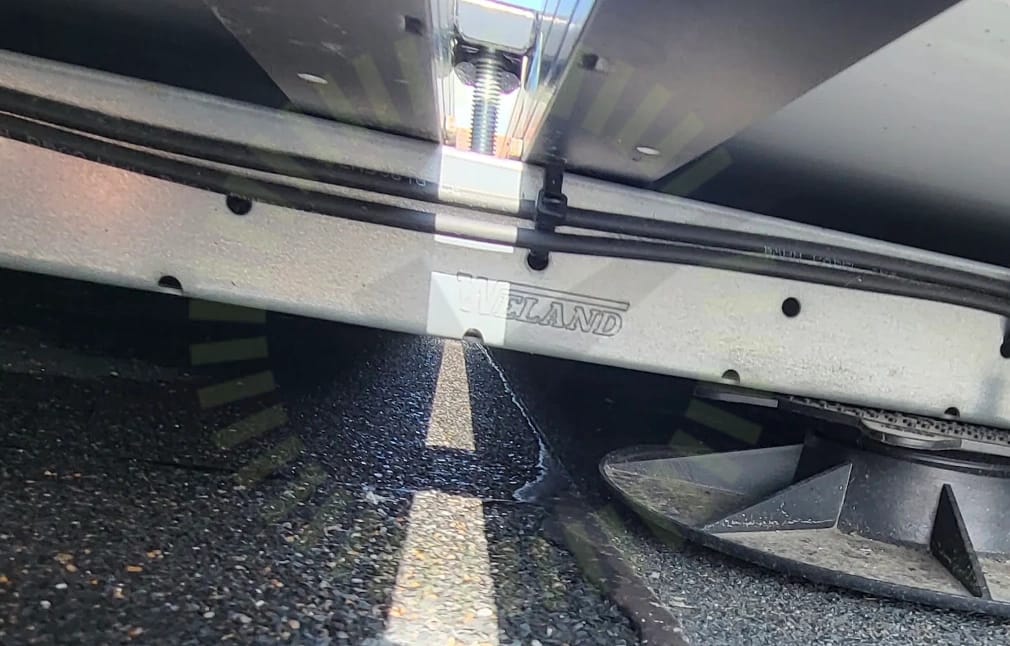

4.4 Föremål mellan skena och panelram

Inte godkänd

Buntband är klämt under panelram.

Klämmor rätt förläggning

4.5 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.6 Skador

Inte godkänd

Montagesystemet är tvingat på plats vilket gör att allt är rent snett.

Placering

4.7 Placering

Inte godkänd

Panelerna ligger emot husets tegeltak.

4.8 Placering stödplatta

Inte godkänd

Lastberäkning saknas. Uppmätt mått 1700mm.

MA5103 Sid 2 (2) | Version 4 - 201103

4.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Väderbeständigt material

4.10 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)
Ändklämmor skena

4.11 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

13/24
Använd tätskiktsdukDC kabel förläggningFrämmande materialInfästning: Infästning RåspontKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorSkenornas infästningSkenornas överhängSkenskarvSvetsning av pappÄndklämmor skruv

Undercentral

Godkända kontrollpunkter

9/9
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

8/33
Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

7.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

7.3 DC Max Spänning

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

7.4 DC Max Ström

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

7.5 DC Min Spänning

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49
Jordning av chassi

7.6 Jordning av chassi

Inte godkänd

Jordkabel är ej uppfäst tillräckligt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Skadat kablage

7.7 Skadat kablage

Inte godkänd

Kablar ligger emot vass kant på kabelskydd.

7.8 Strängdesign

Inte godkänd

Strändesign är ej möjligt då det saknas strängschema.
