Besiktningsrapport

8.4

Installation genom

Svea Solar

Datum

12 februari 2024

Ort

Malmö, Skåne län

Takkrokarnas CC

Skenornas infästning

Skenornas överhäng

+ 8

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR4-60HPB

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

ESDEC Lutande Panntak

Anmärkningar

4/24

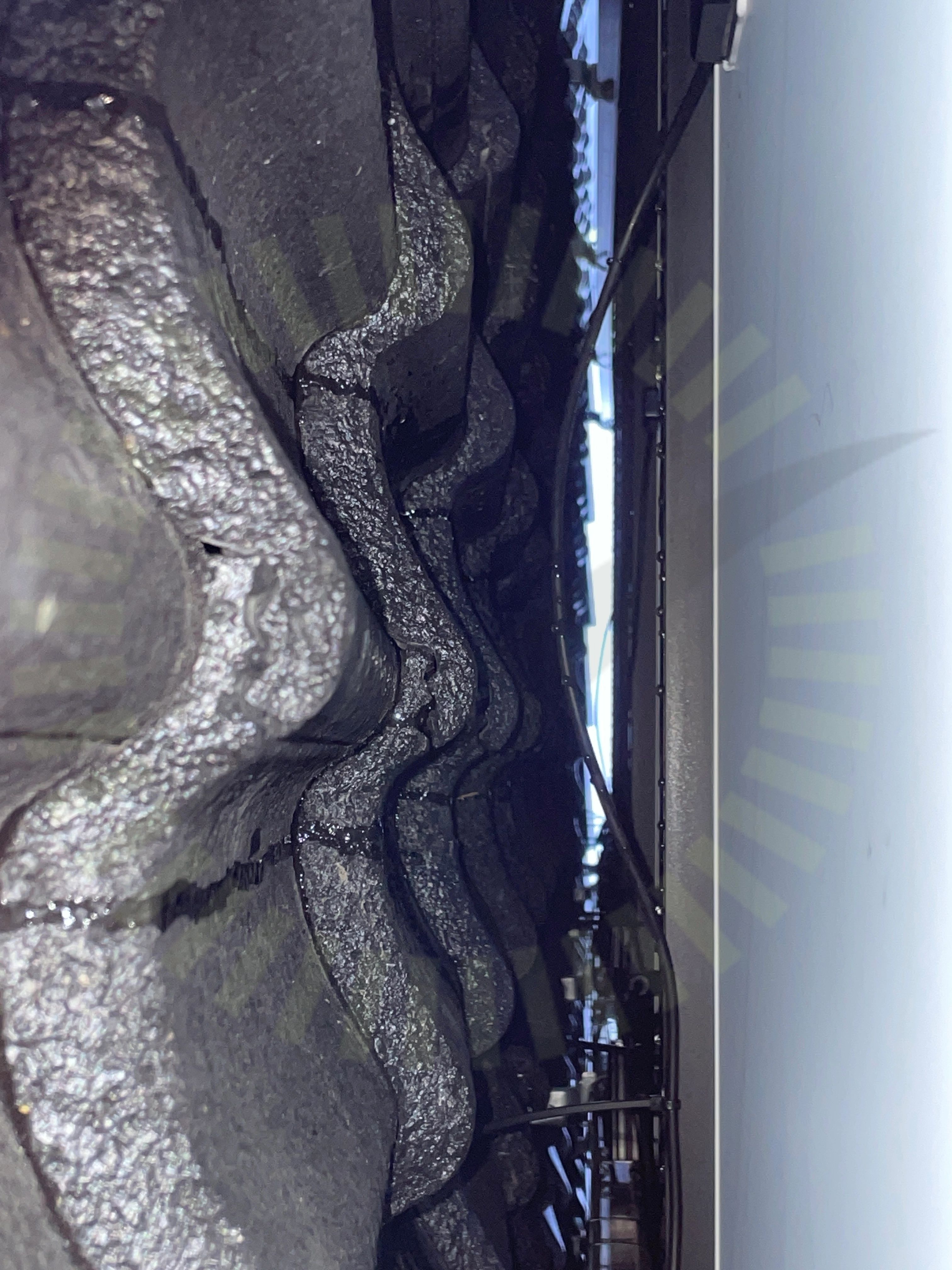

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

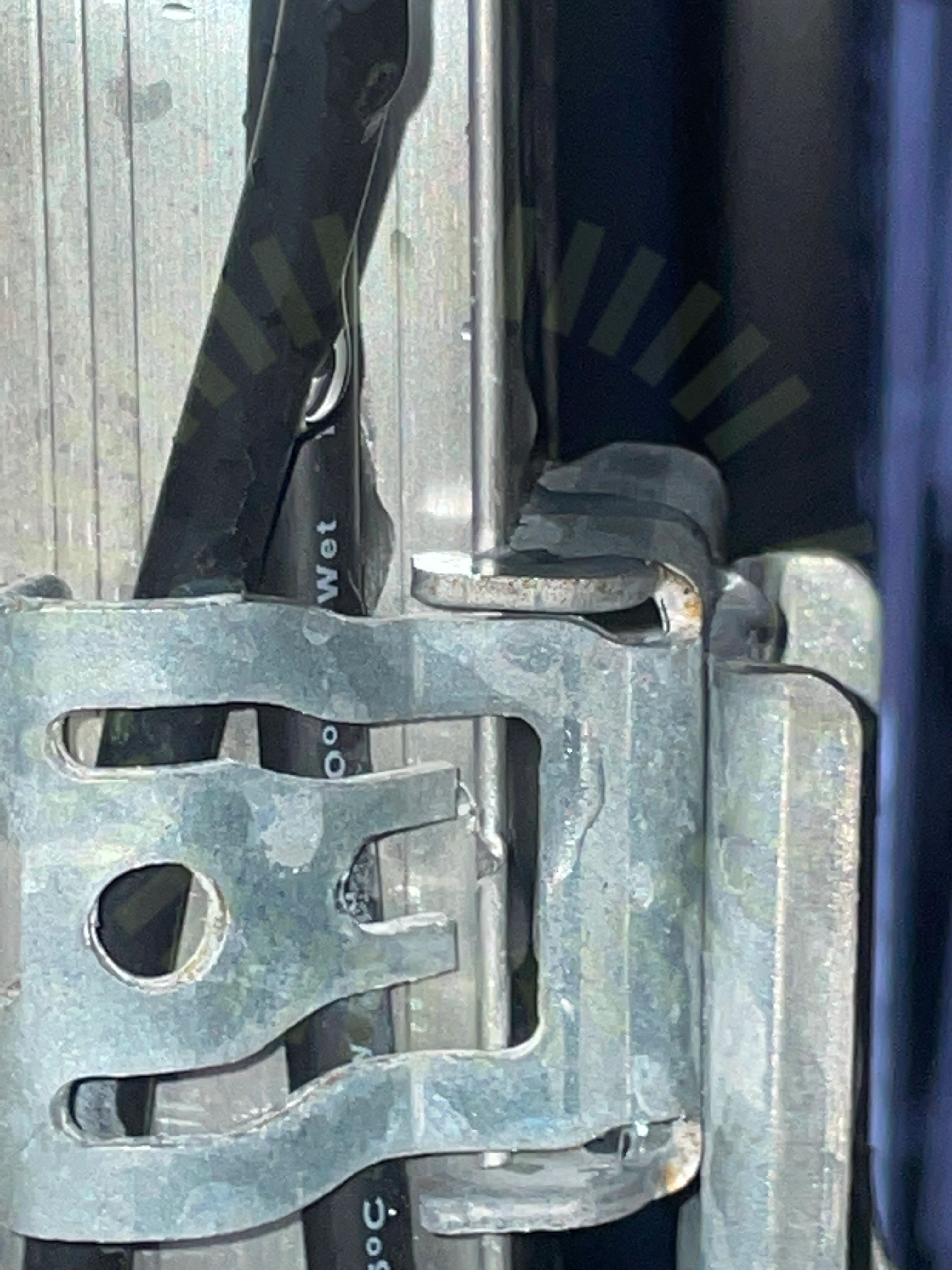

2.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

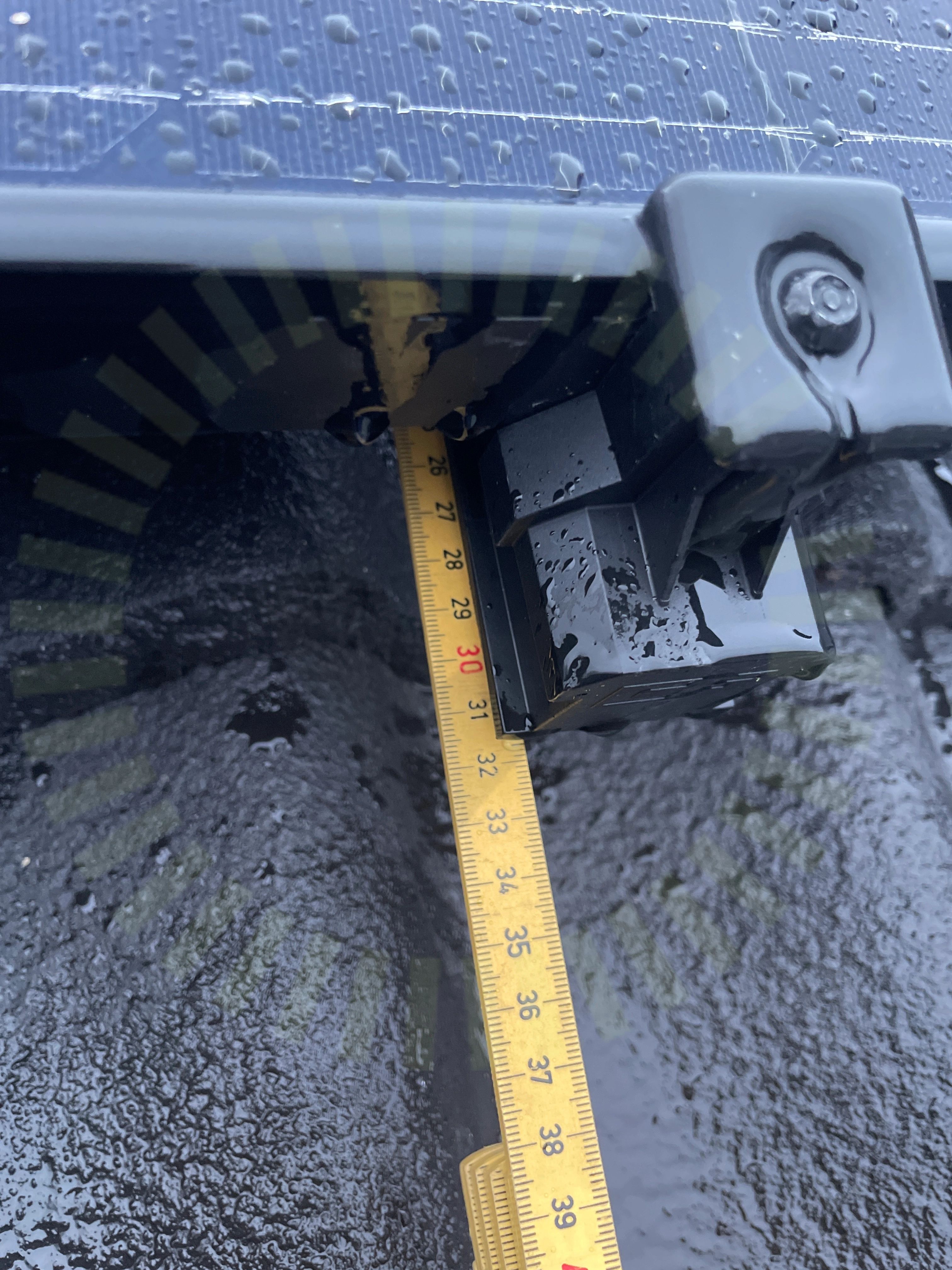

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.4 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt mått 1050mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Longi: LR4-60HPB

Anmärkningar

2/17

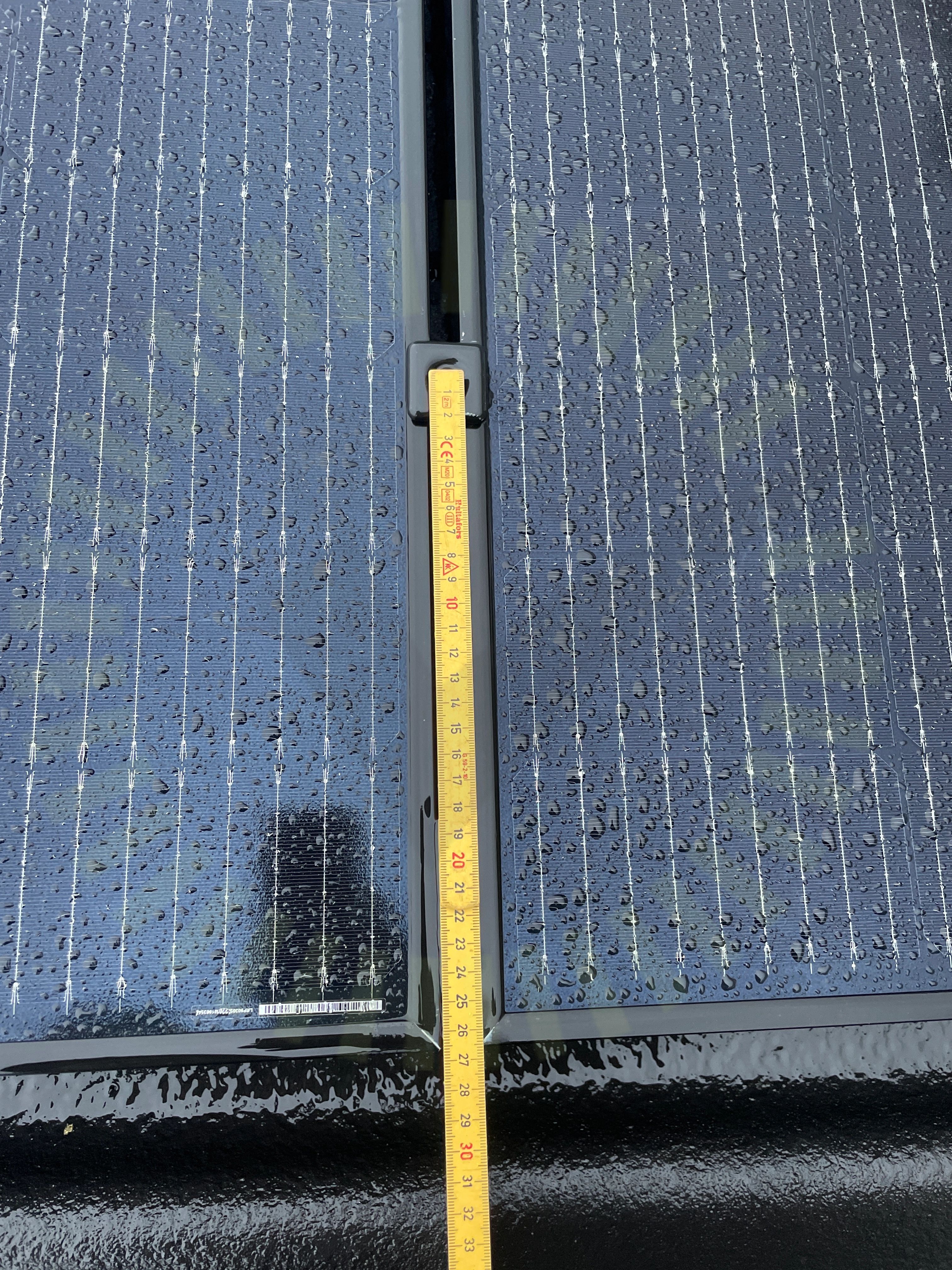

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16

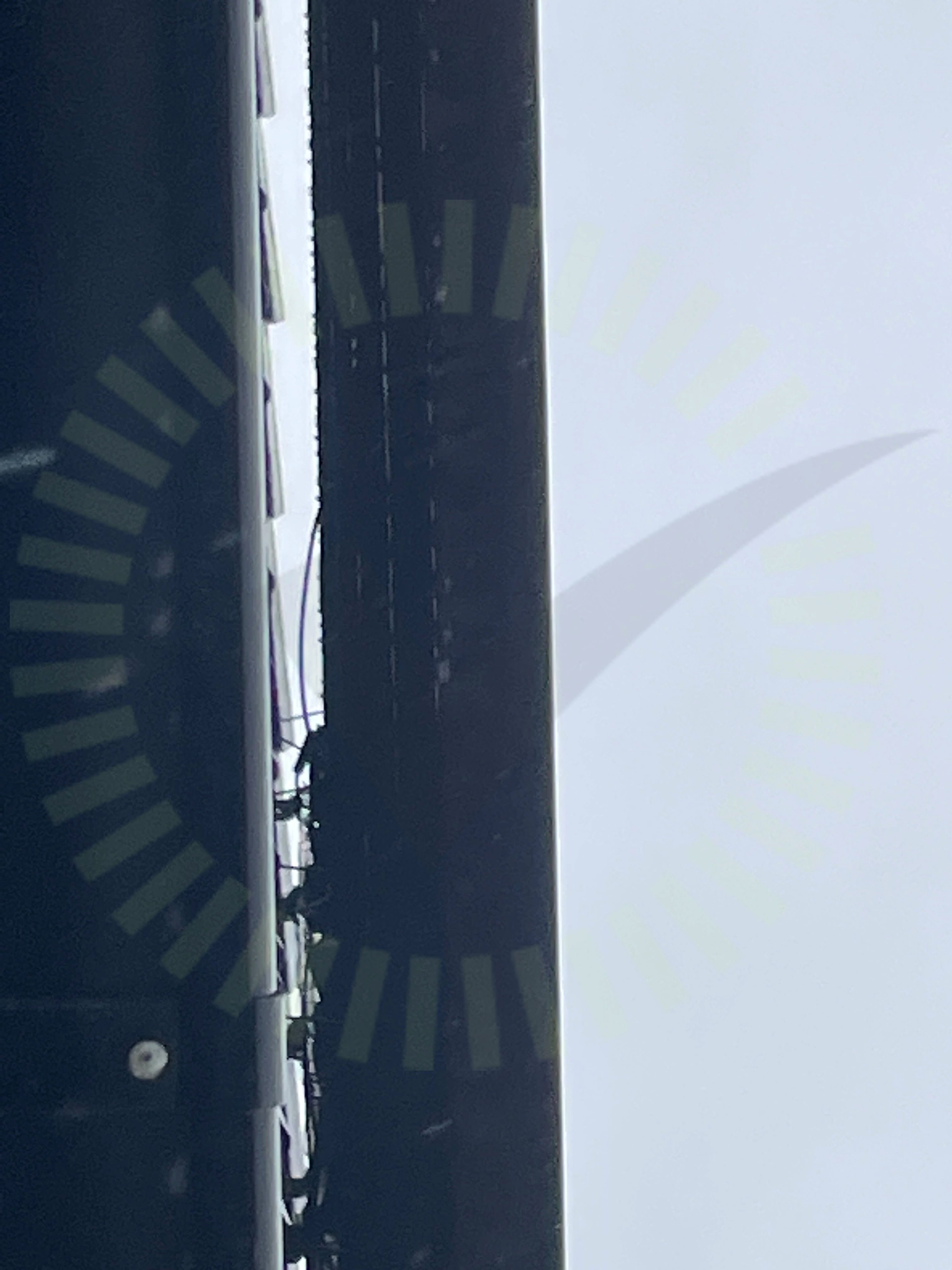

3.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning

SolarEdge: S-Serie

Anmärkningar

1/5

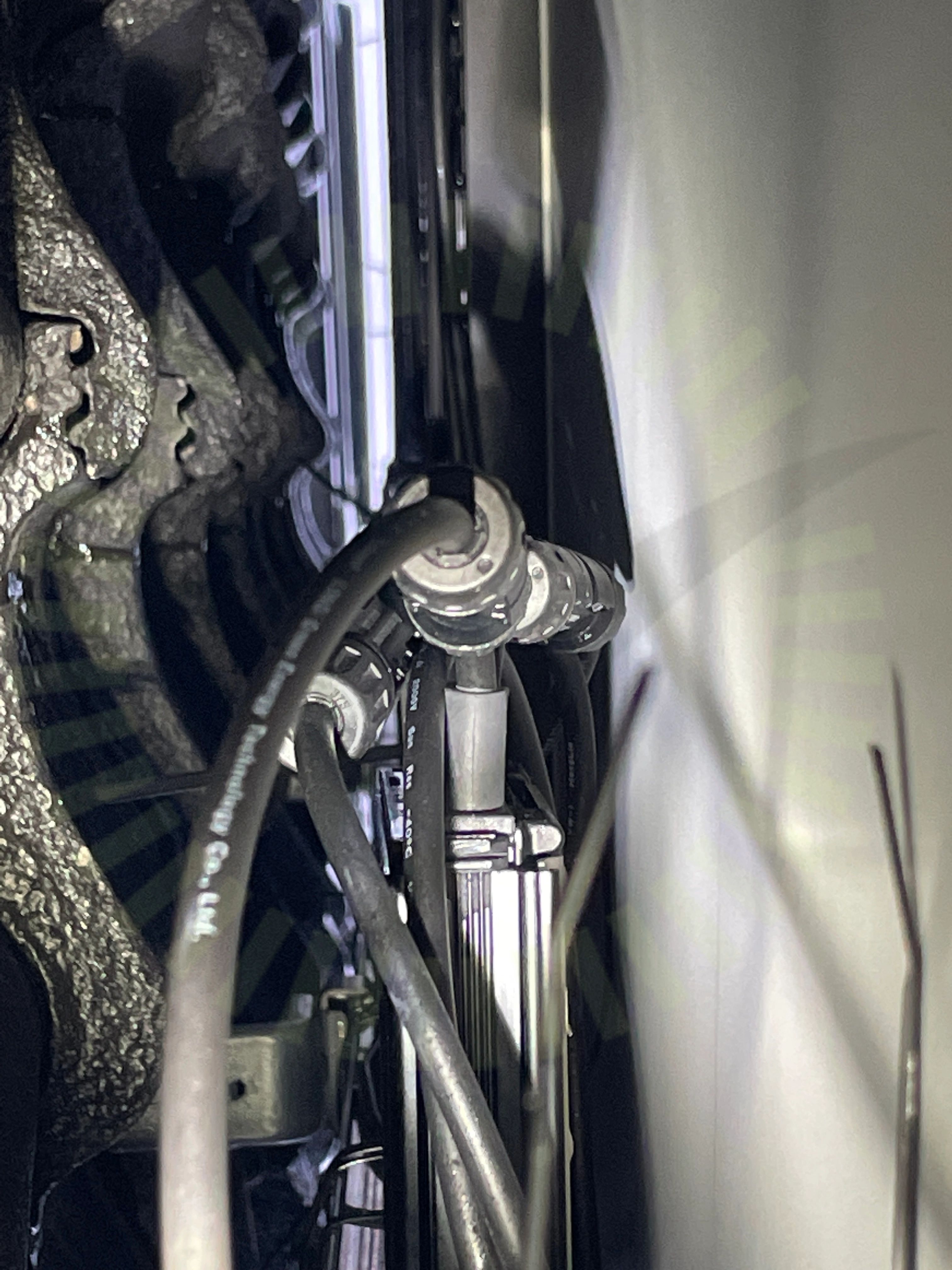

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE12.5K-SE20K

Anmärkningar

2/36

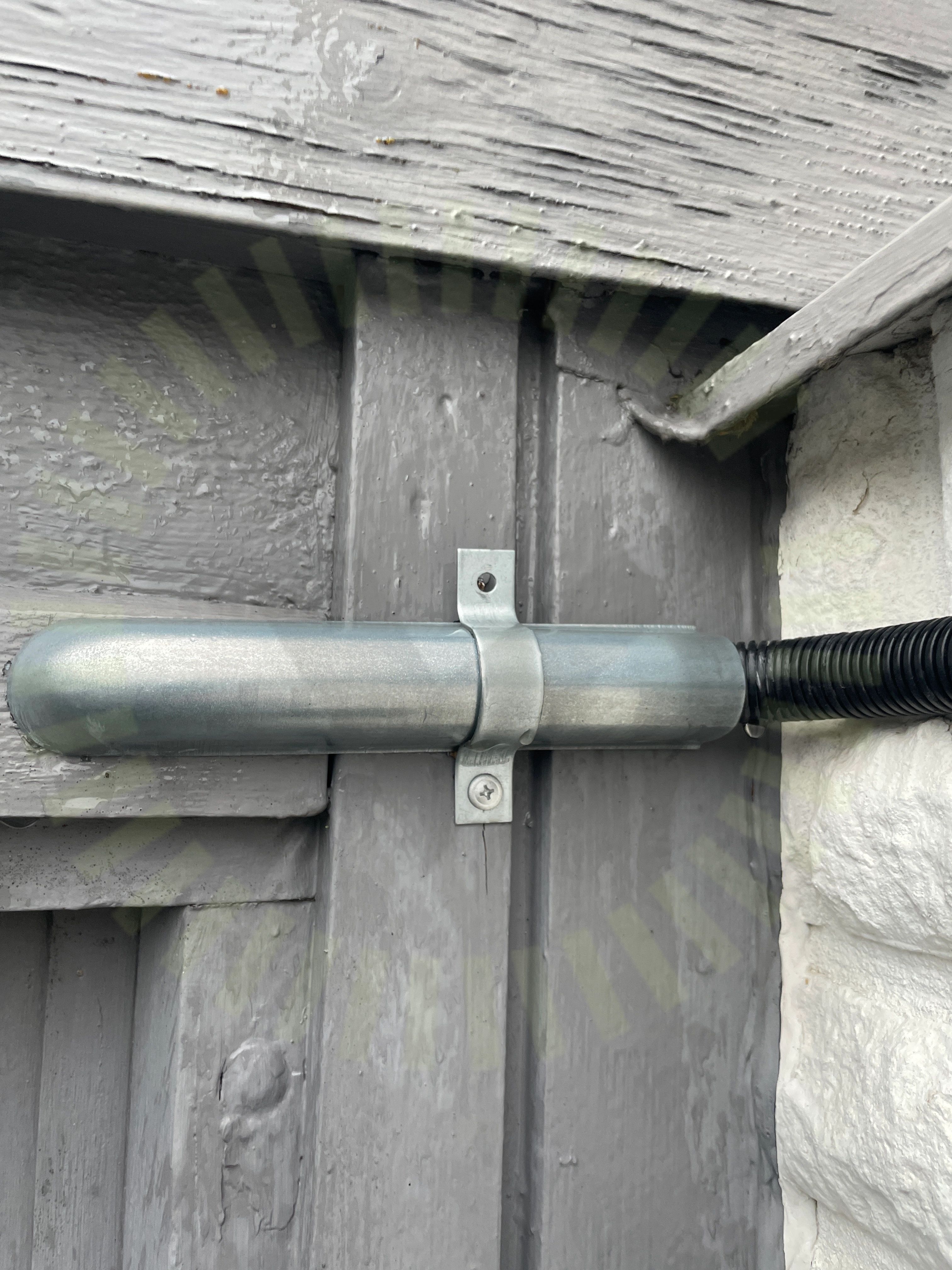

5.1 AC Kablage förläggning

Inte godkänd

Kabelskydd ej uppfäst korrekt.

SS 436 40 00 (522.8.4)

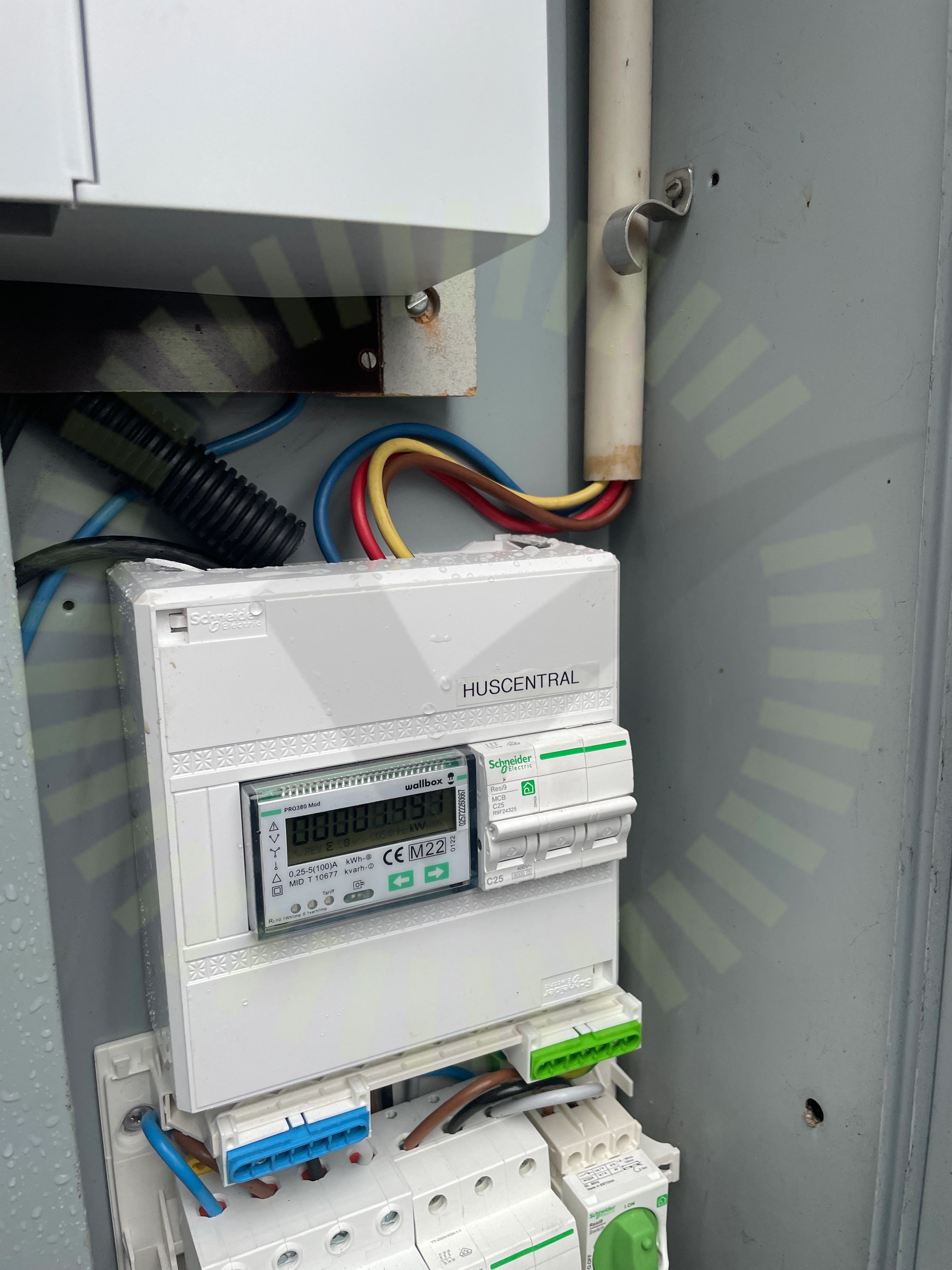

5.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

34/36

AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVarning för backspänningVarning för likspänningVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter

Säkerhetsbrytare AC

Anmärkningar

1/7

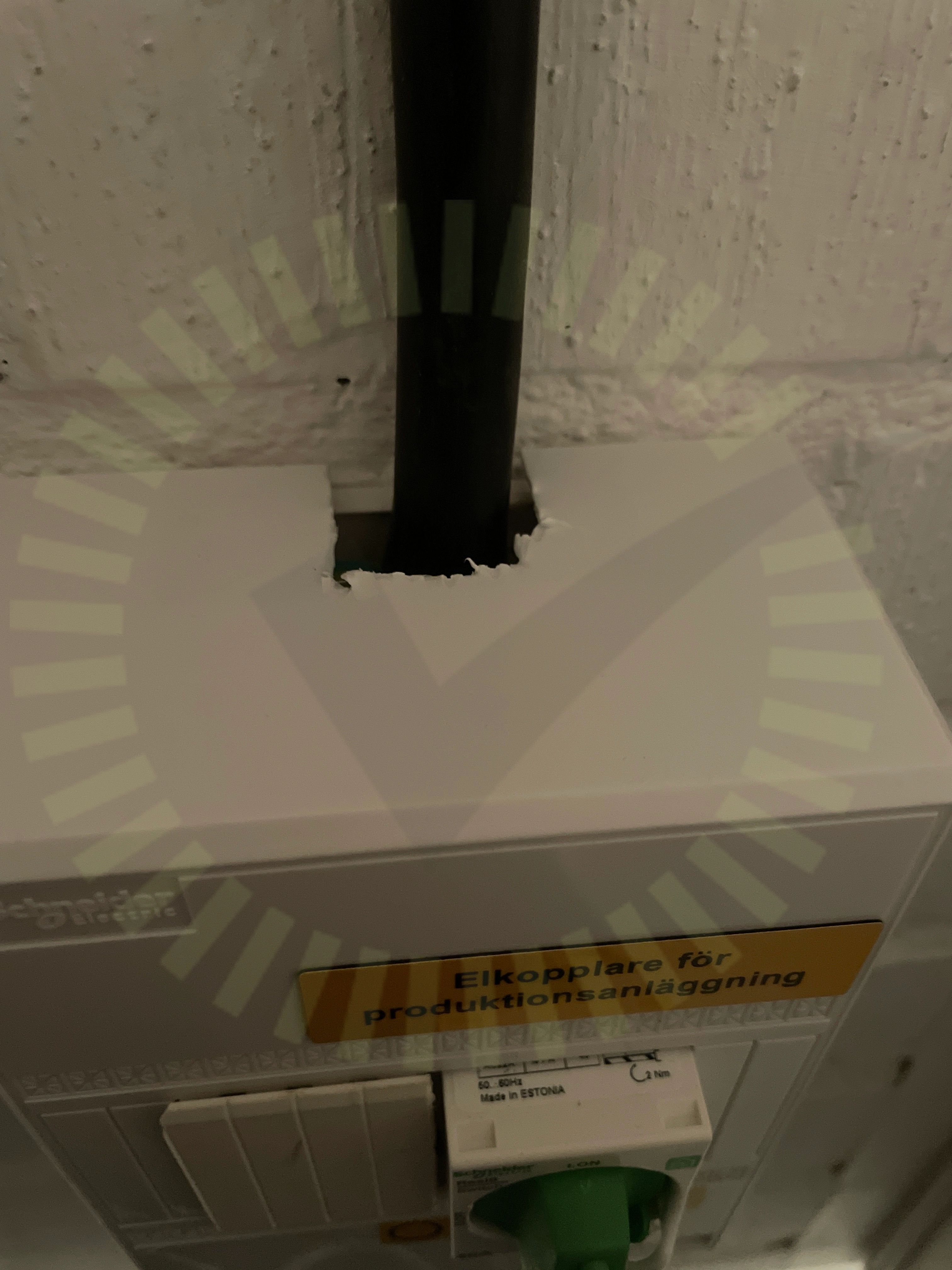

6.1 Kabelinföringar

Inte godkänd

För stora hål tagna vid kabelinföring.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

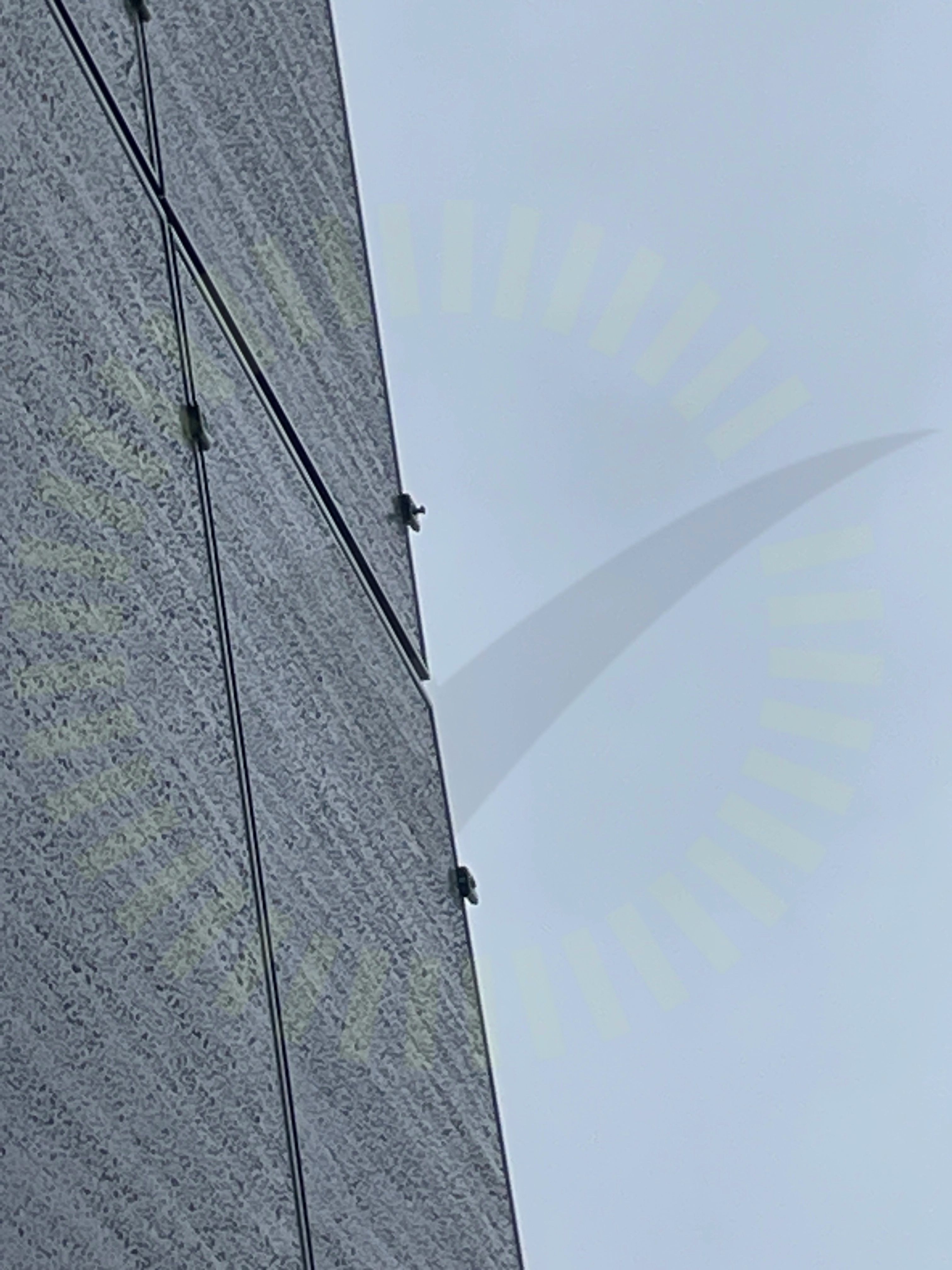

7.1 Ändklämma

Inte godkänd

Ändklämma ej nerskruvad.

Undercentral

Anmärkningar

1/6

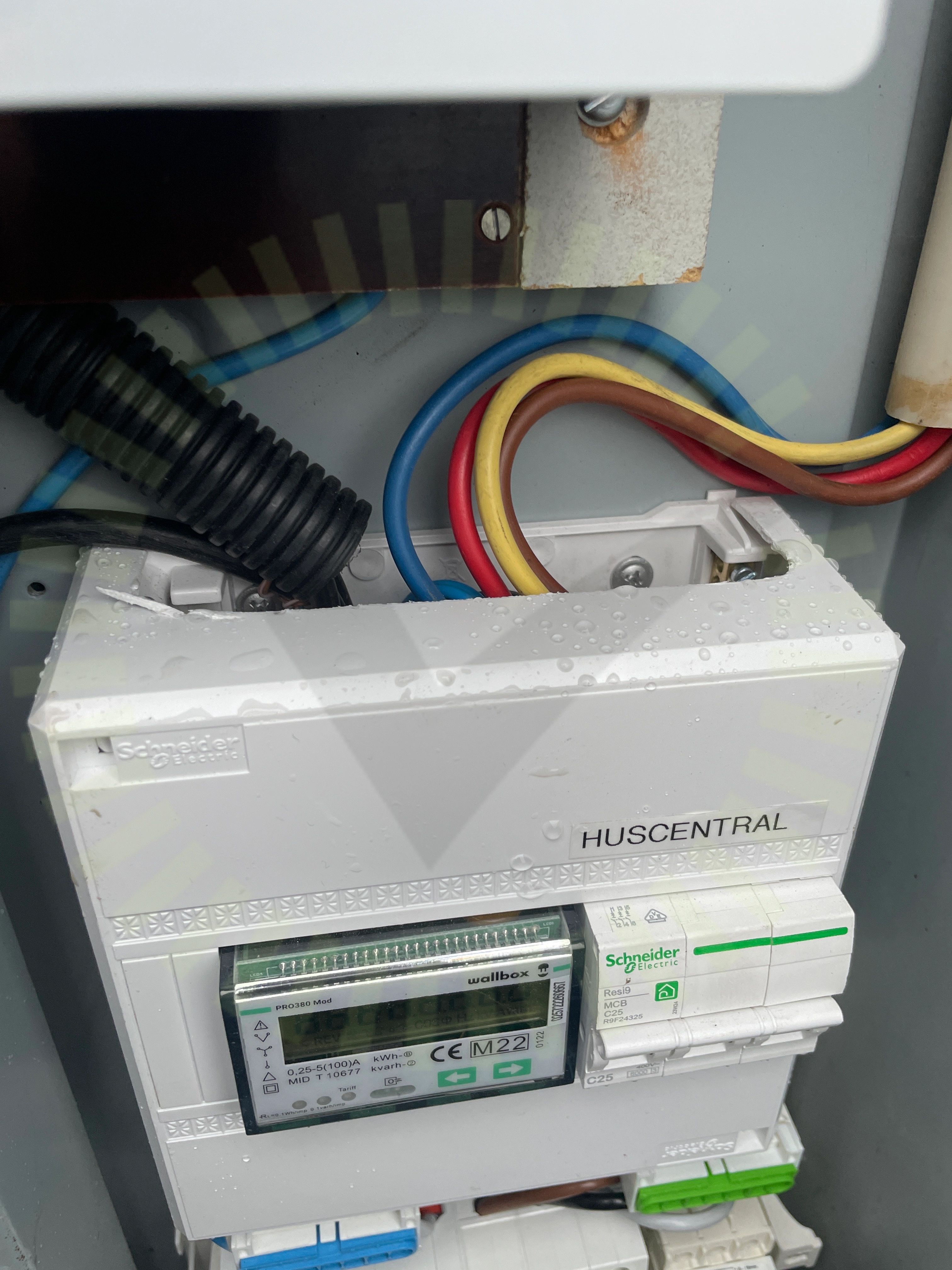

8.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
