Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

SolNord AB

Datum

2 mars 2023

Ort

Askim, Västra Götalands län
Kopplingslåda
Kabeluppfästning
Jordning av chassi
88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
SolNord AB

Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

1.1 Förskruvningar

Inte godkänd

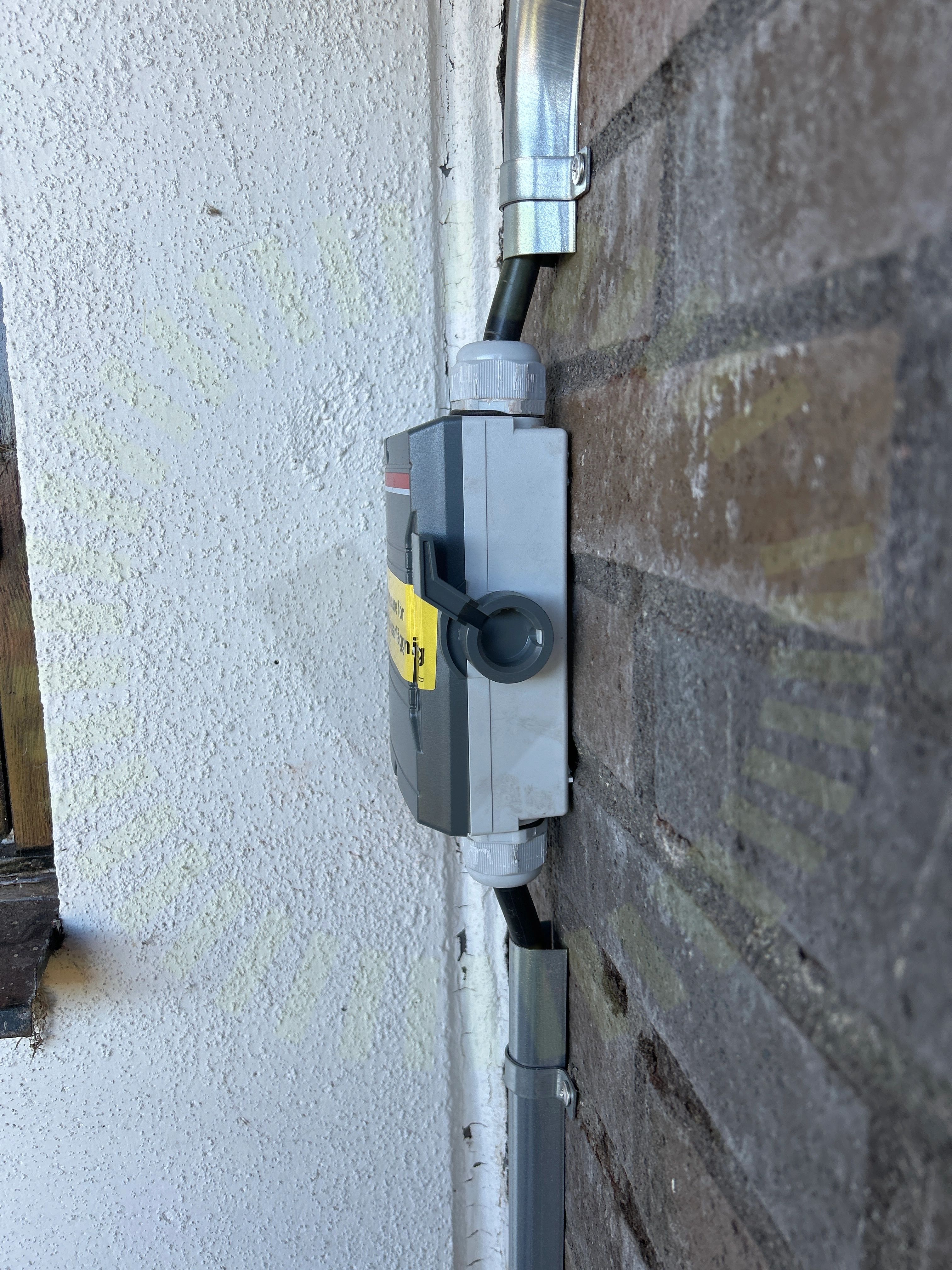

Förskruvning är bottnade dragavlastning och tätning är ej korrekt.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/16
Kopplingslåda

2.1 Kopplingslåda

Inte godkänd

Kabel är ej fäst korrekt och drar i kopplingsbox

Godkända kontrollpunkter

15/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Van der Valk: ValkPitched - Clamp

Anmärkningar

2/19
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

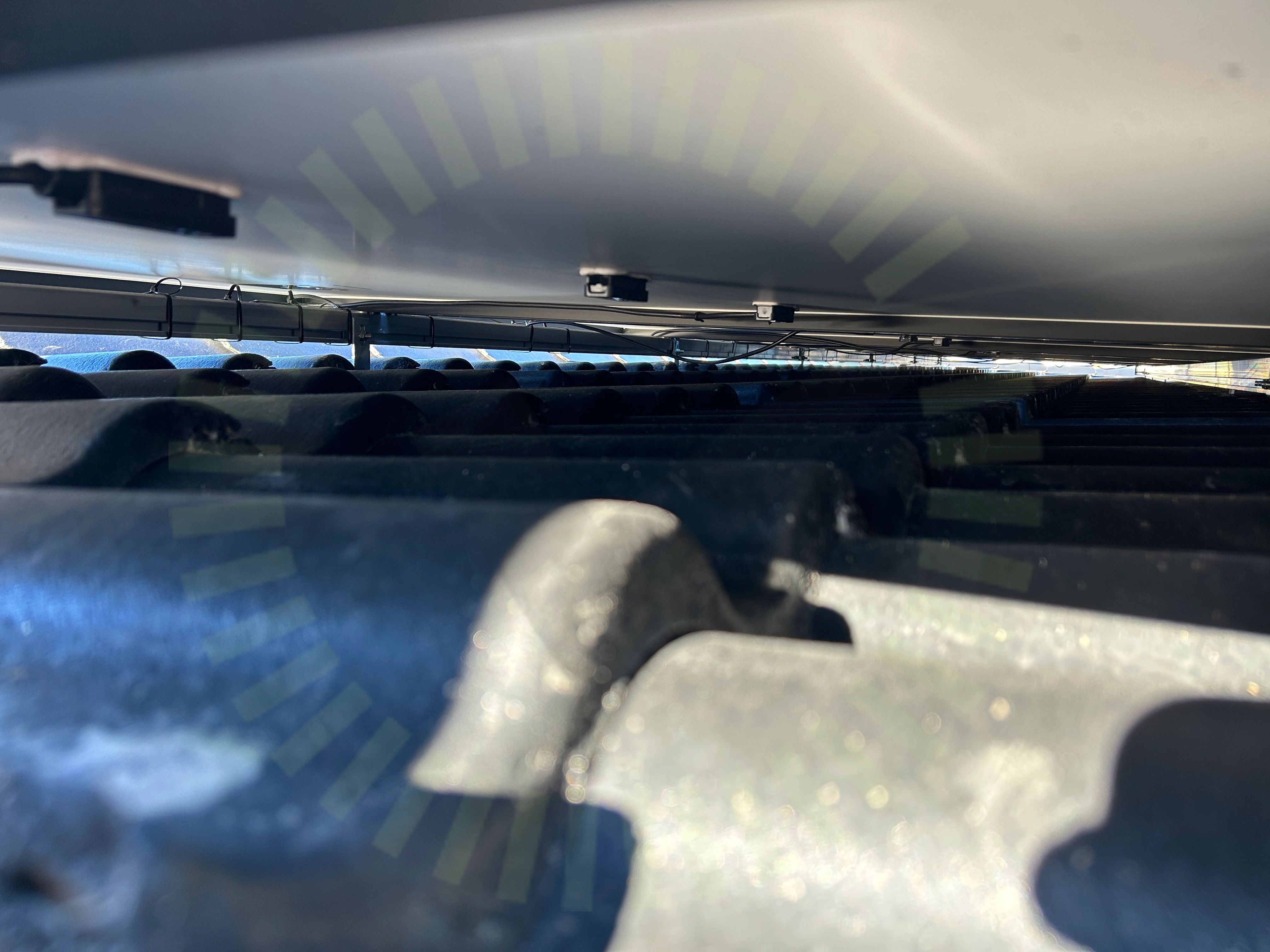

Kablar lösa under panelerna. Bristfällig uppsättning

SS 436 40 00 (712.521.101 och 522.8.4)

3.2 Snö- och Vindlastberäkning

Inte godkänd

Snö och last Beräkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/19
Avstånd pannaFrämmande materialInfästning RåspontInfästningarnas CC måttMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas skarvSkenornas överhängSkyddSlutfästeTermisk brytpunktVäderbeständigt material

Ej tillgängligt vid besiktning

1/19
Takgenomföring

Varselmärkning

Anmärkningar

3/4
Informering av solceller

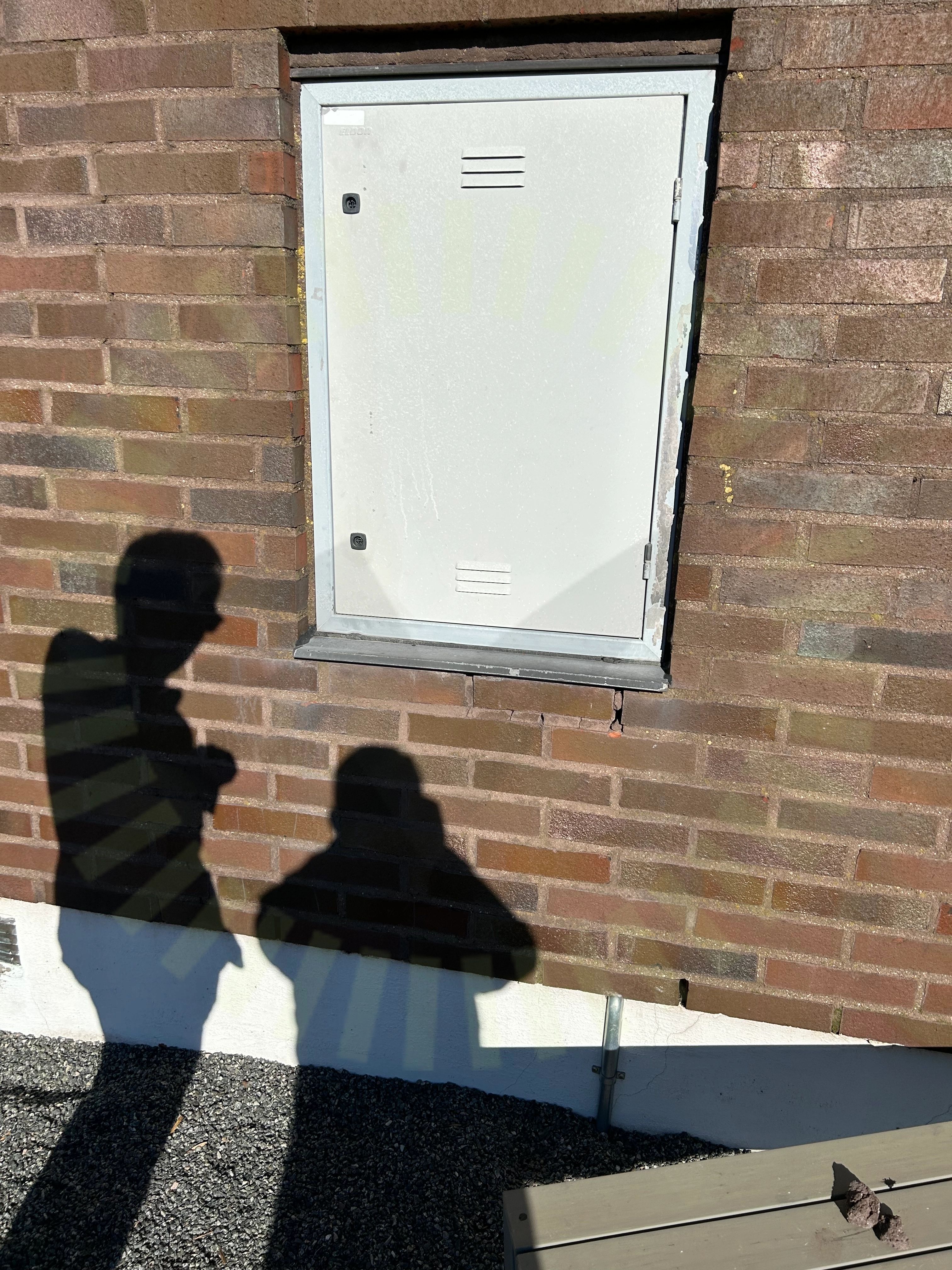

4.1 Informering av solceller

Inte godkänd

Märkning på solcellsanläggning saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

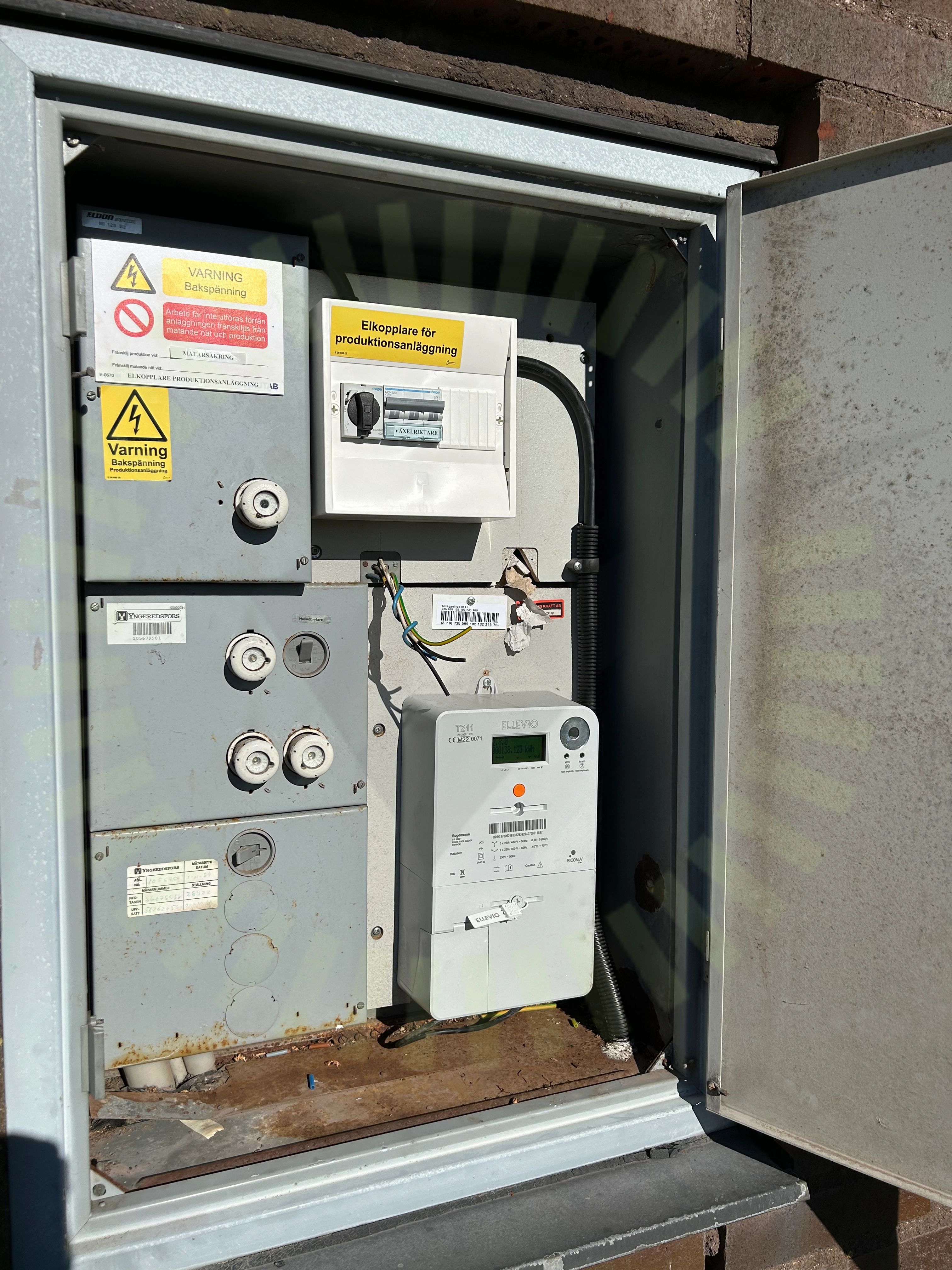

Tillförlitligt fäst

4.2 Tillförlitligt fäst

Inte godkänd

Märkningar är dåligt fästa (rekommenderar att skruva fast märkningar)

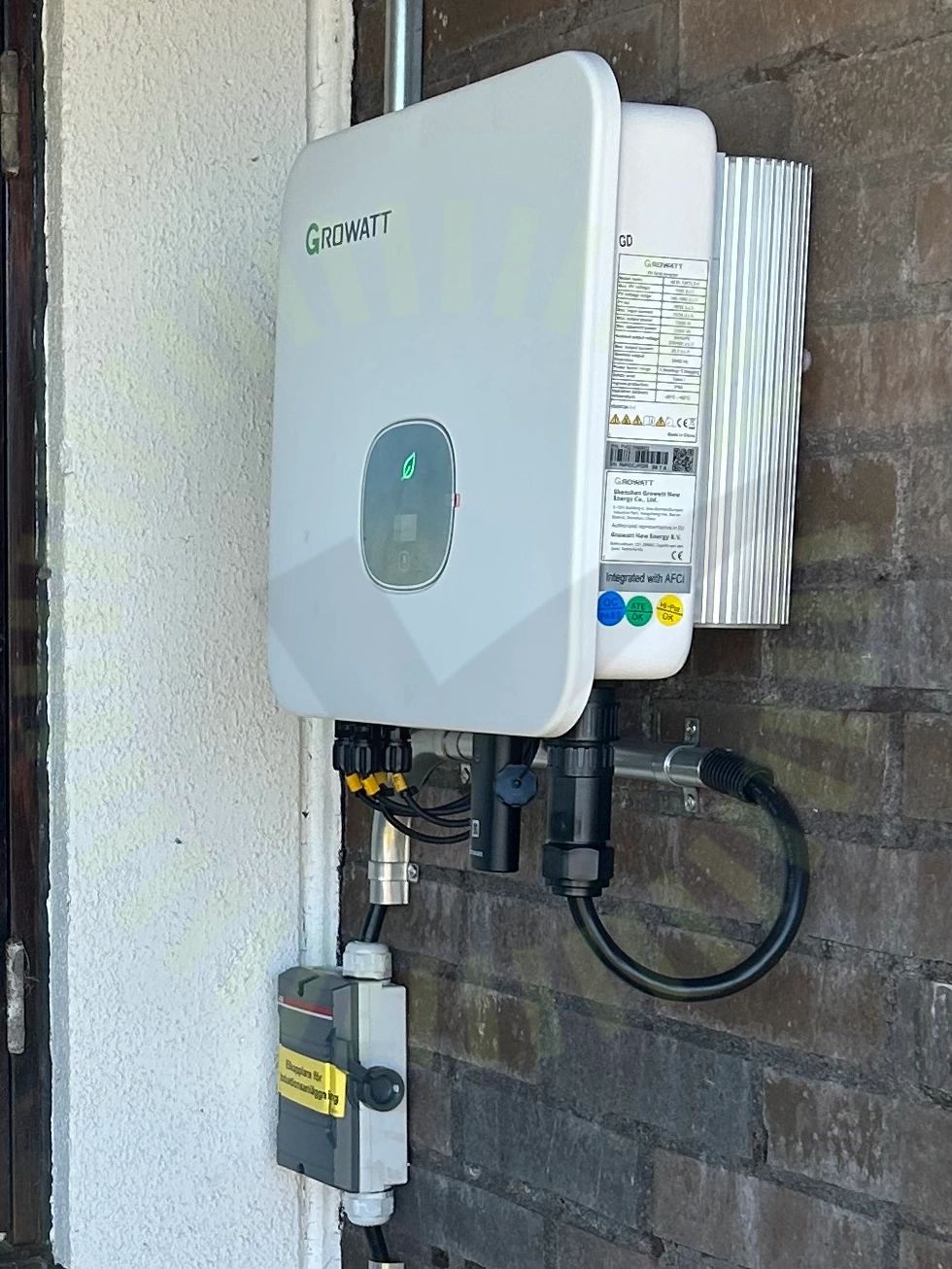

Varning för likspänning

4.3 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

1/4
Varning för backspänning

Växelriktare

Anmärkningar

3/33

5.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.2 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)
Jordning av chassi

5.3 Jordning av chassi

Inte godkänd

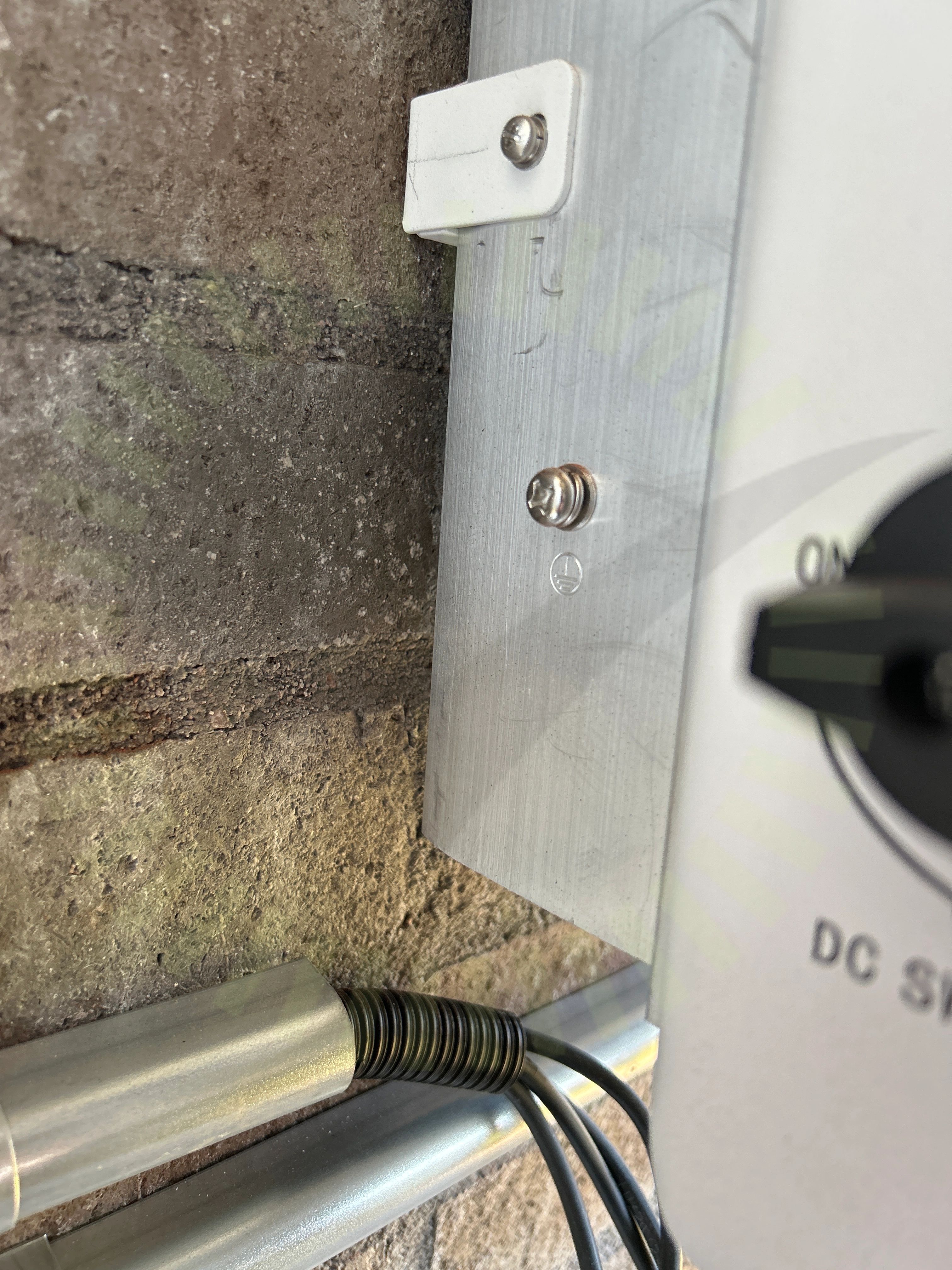

Jordkabel saknas på chassit

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 17

Godkända kontrollpunkter
