Besiktningsrapport
8.9
Installation genom
Svea Solar
Datum
31 januari 2023
Ort
Södra Sandby, Skåne län
Dragavlastade
Infästning skena
Föremål mot bakstycke
90% godkända
10% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
GoodWe: Smart DT 10kW
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
3/27
1.1 Avstånd mellan takkrokar
Inte godkänd
Lastberäkning saknas. Uppmätt mått 900mm.
BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

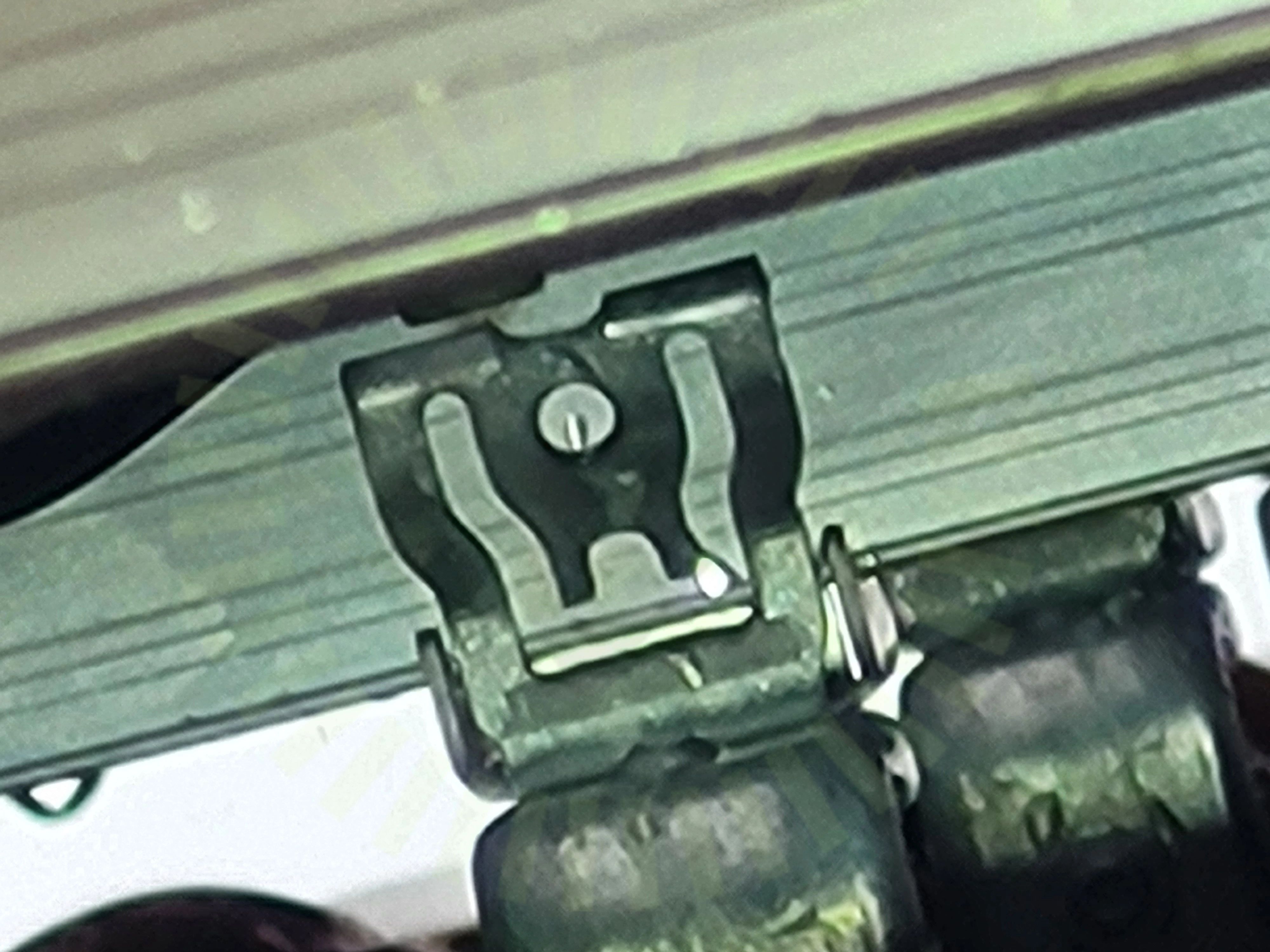

1.2 Infästning skena
Inte godkänd
Skenan svävar över gafflarna.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
1.3 Snö- och Vindlastberäkning
Inte godkänd
Vind och lastberäkning saknas.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
23/27
Anpassade takpannor
Bärläkt
Främmande material
Kabeluppfästning
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Termisk brytpunkt
Väderbeständigt material
Ändfästen
Ändklämmor
Ej tillgängligt vid besiktning
1/27
Takgenomföring
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/11
2.1 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)

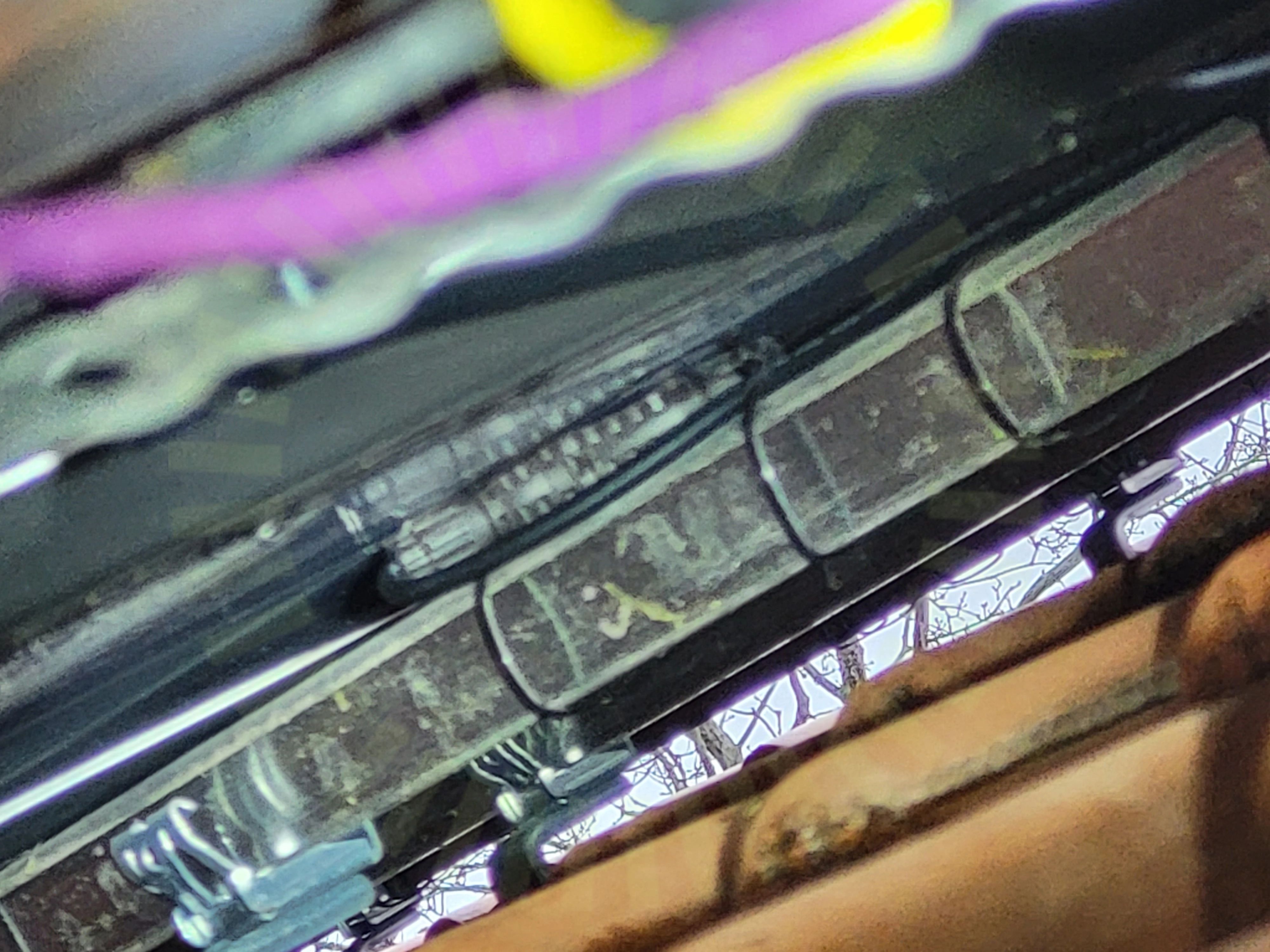

2.2 Föremål mot bakstycke
Inte godkänd
Kontakter trycker på baksidan av panelerna på somliga ställen.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
9/11
Dräneringshål
Fästenas placering
Fästenas överlappning
Förbindelse av kontakter
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/27
4.1 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
4.2 Strängschema
Inte godkänd
Strängschema saknas.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
25/27
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Dimensionering
Direkt solljus
Fukt
Huvudsäkring
Kabel
Ledare fastspända
Märkning
Placering: Infästning
Säkring
Utrymme
Ventilation
Vinkel
Värmeutveckling
