Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Arba Solar

Datum

27 november 2023

Ort

Hörby, Skåne län
Avstånd
Avstånd närliggande objekt
Förstärkningsskruv
87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: DTSU666
TillbehörSäkerhetsbrytare AC
Arba Solar

Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

3/8
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Lock

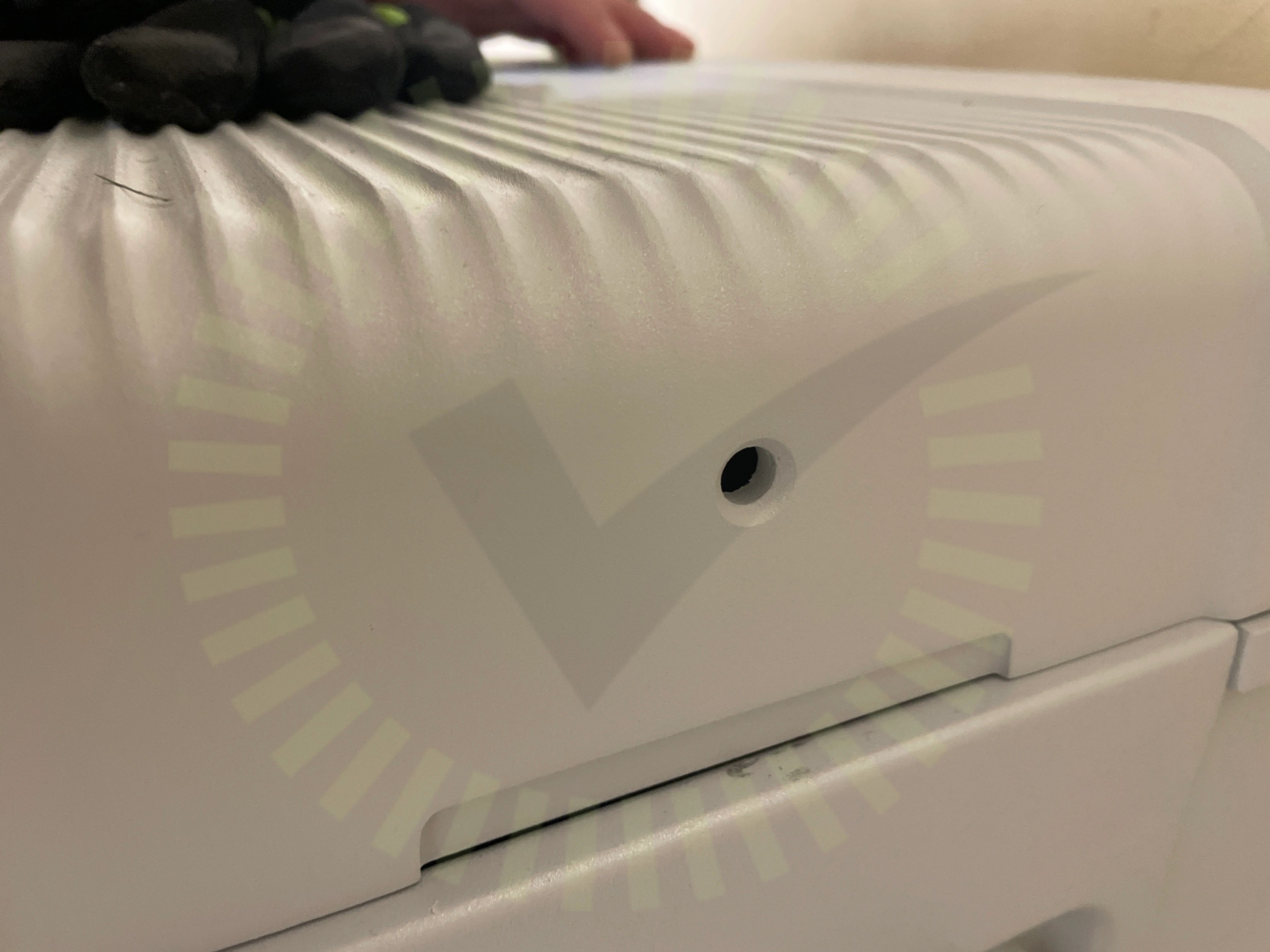

2.2 Lock

Inte godkänd

Batteriets lock är inte fastskruvat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.
PE

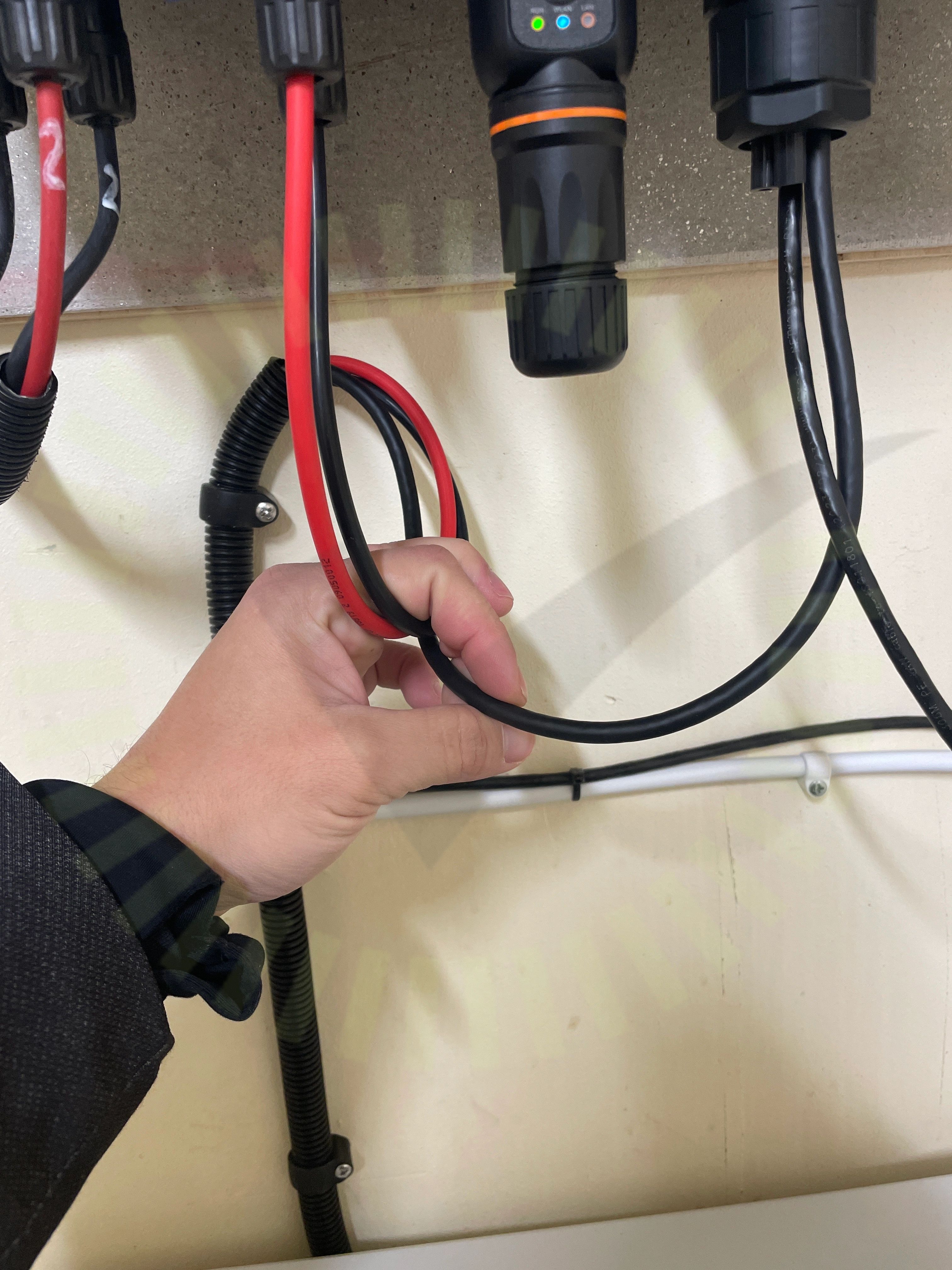

2.3 PE

Inte godkänd

Batteri är inte jordad. Enbart DC kablar och kommunikationskabel går ner till batteri.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.

Godkända kontrollpunkter

5/8
InfästningKommunikationMiljökravSkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/24

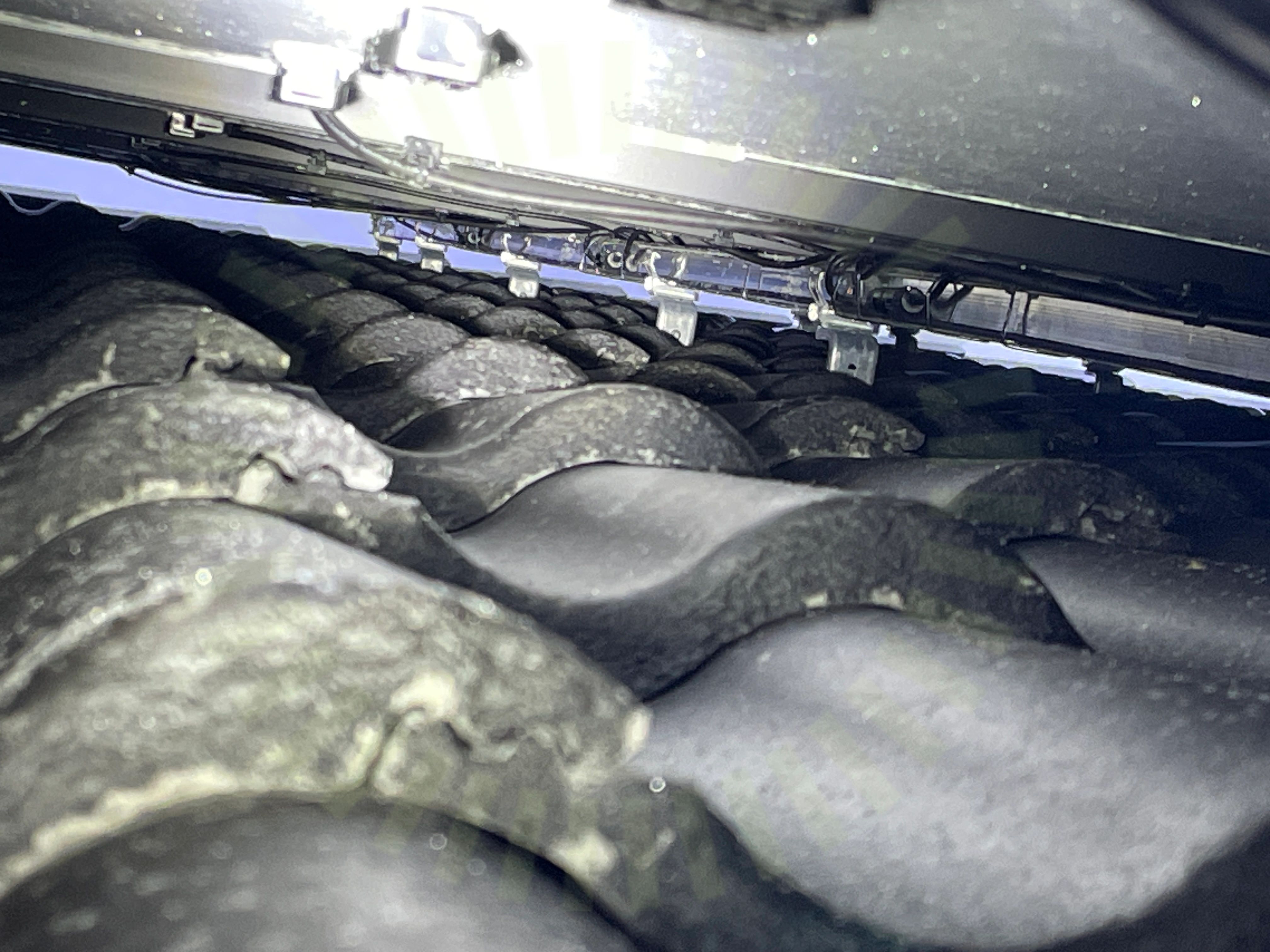

Förstärkningsskruv

4.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas efter var 3e panel. Detta på samtliga skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

23/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Undercentral

Anmärkningar

1/6
Kabelinföringar

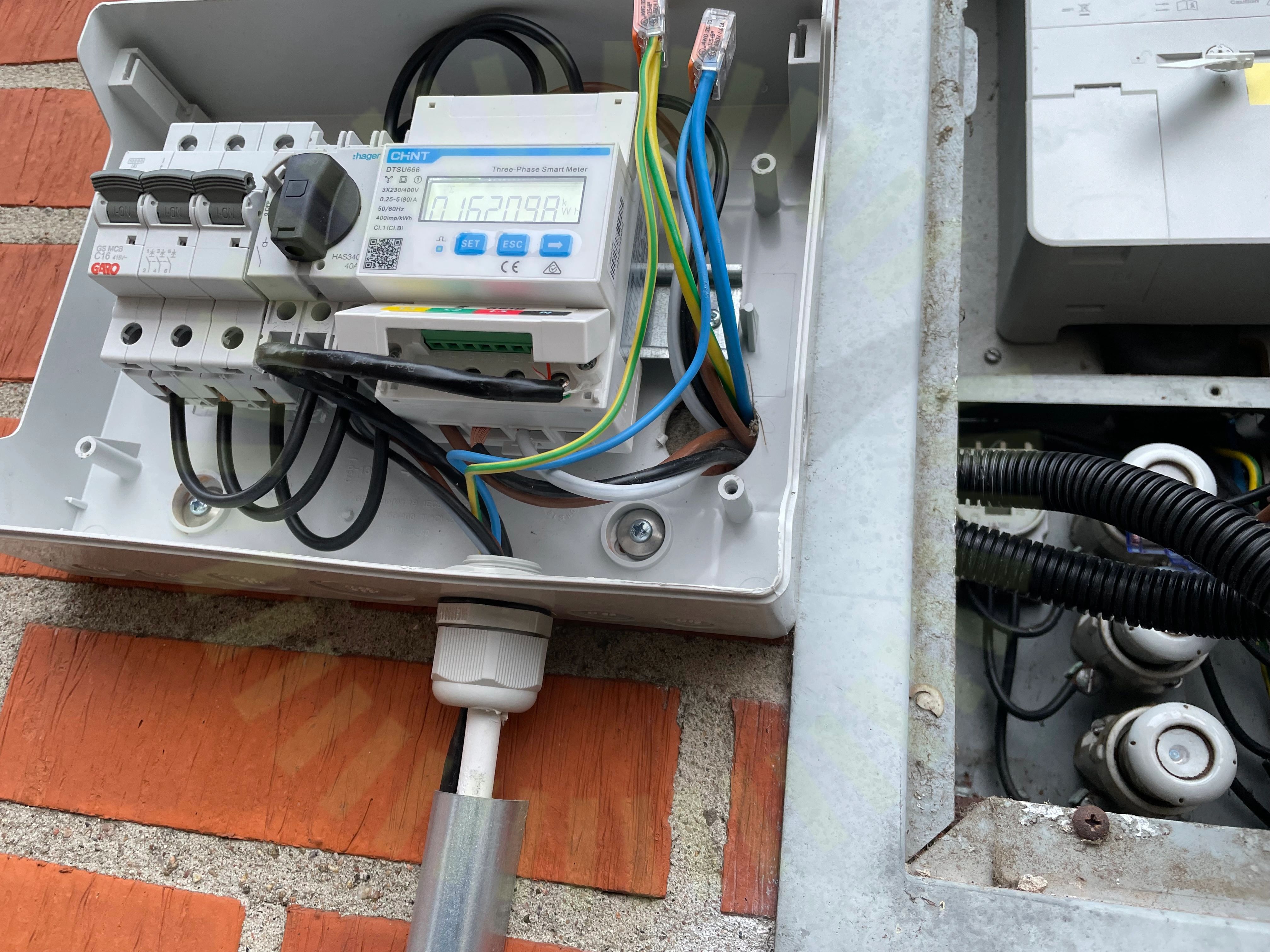

6.1 Kabelinföringar

Inte godkänd

Två kablar går in i en förskruvning avsedd för en kabel.

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Informering av solceller

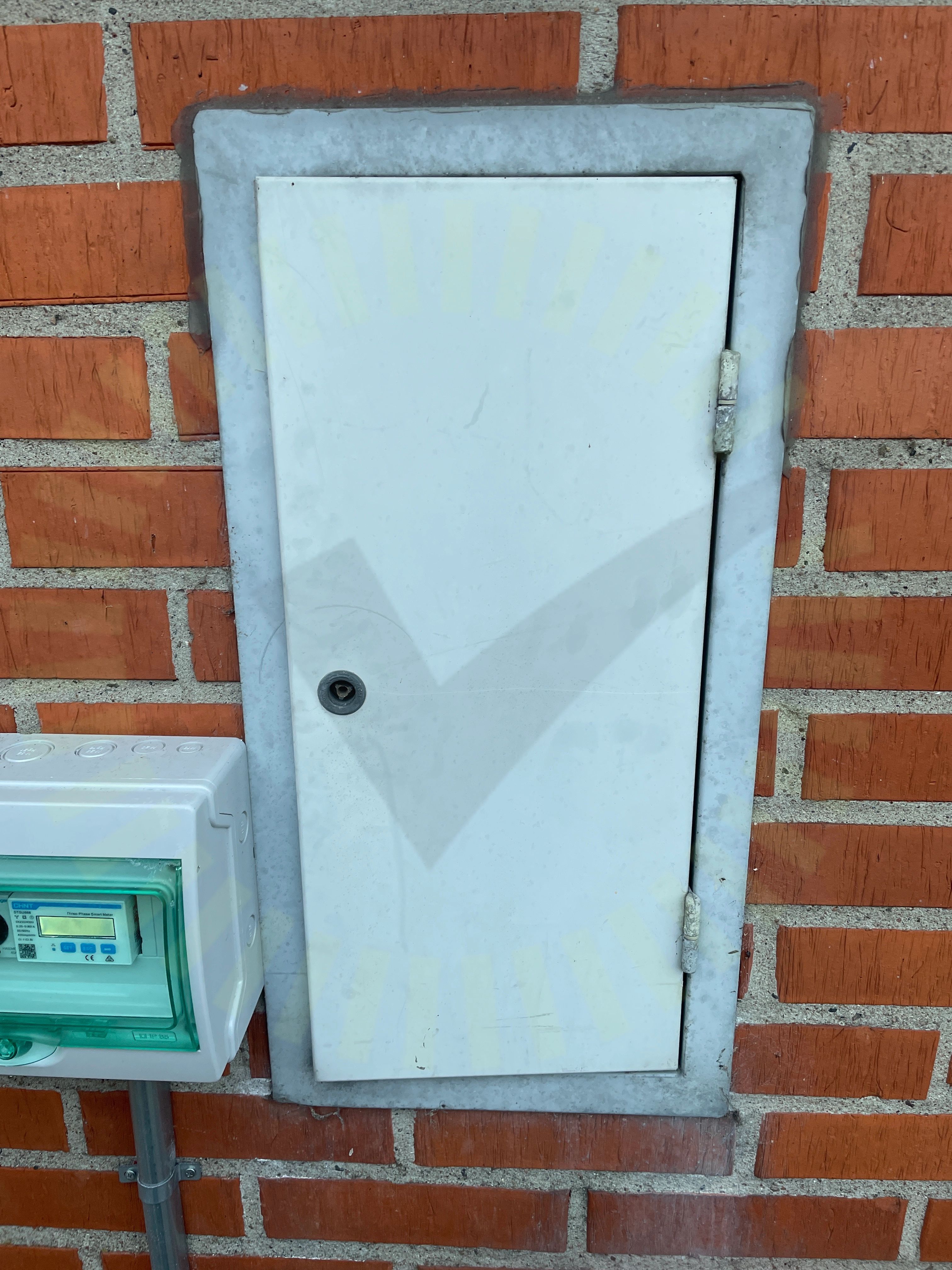

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

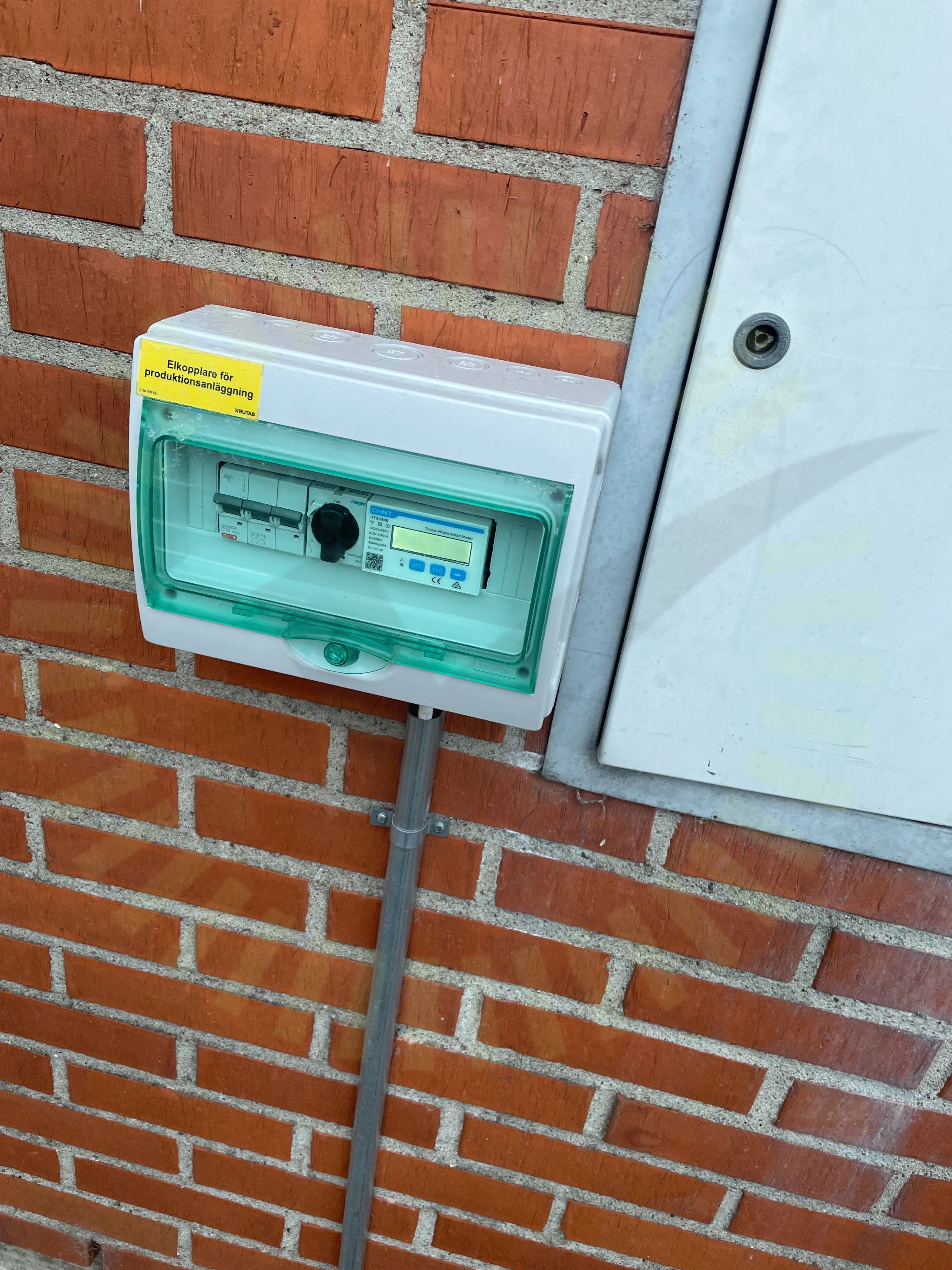

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

10/39

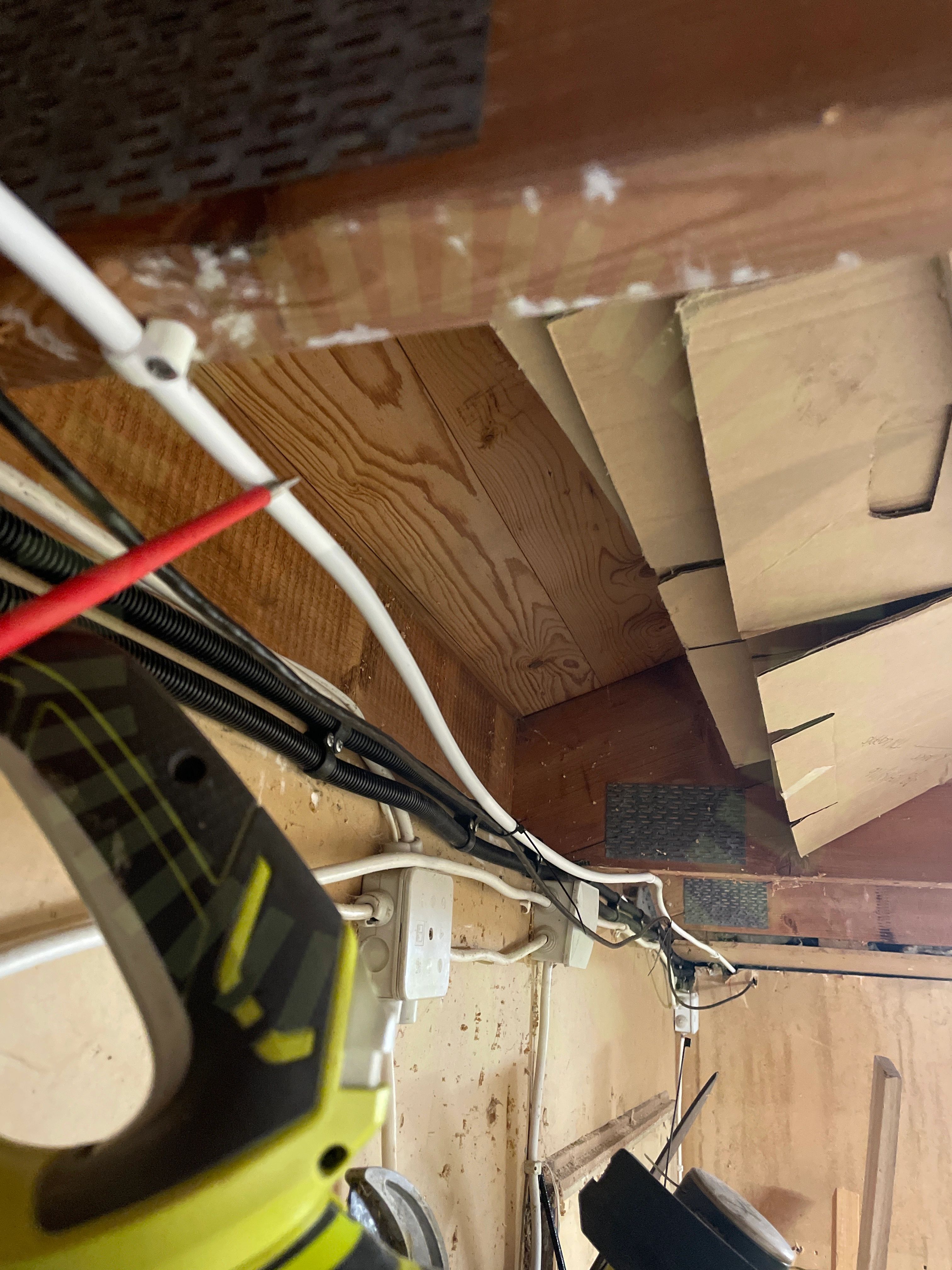

AC Kablage förläggning

8.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

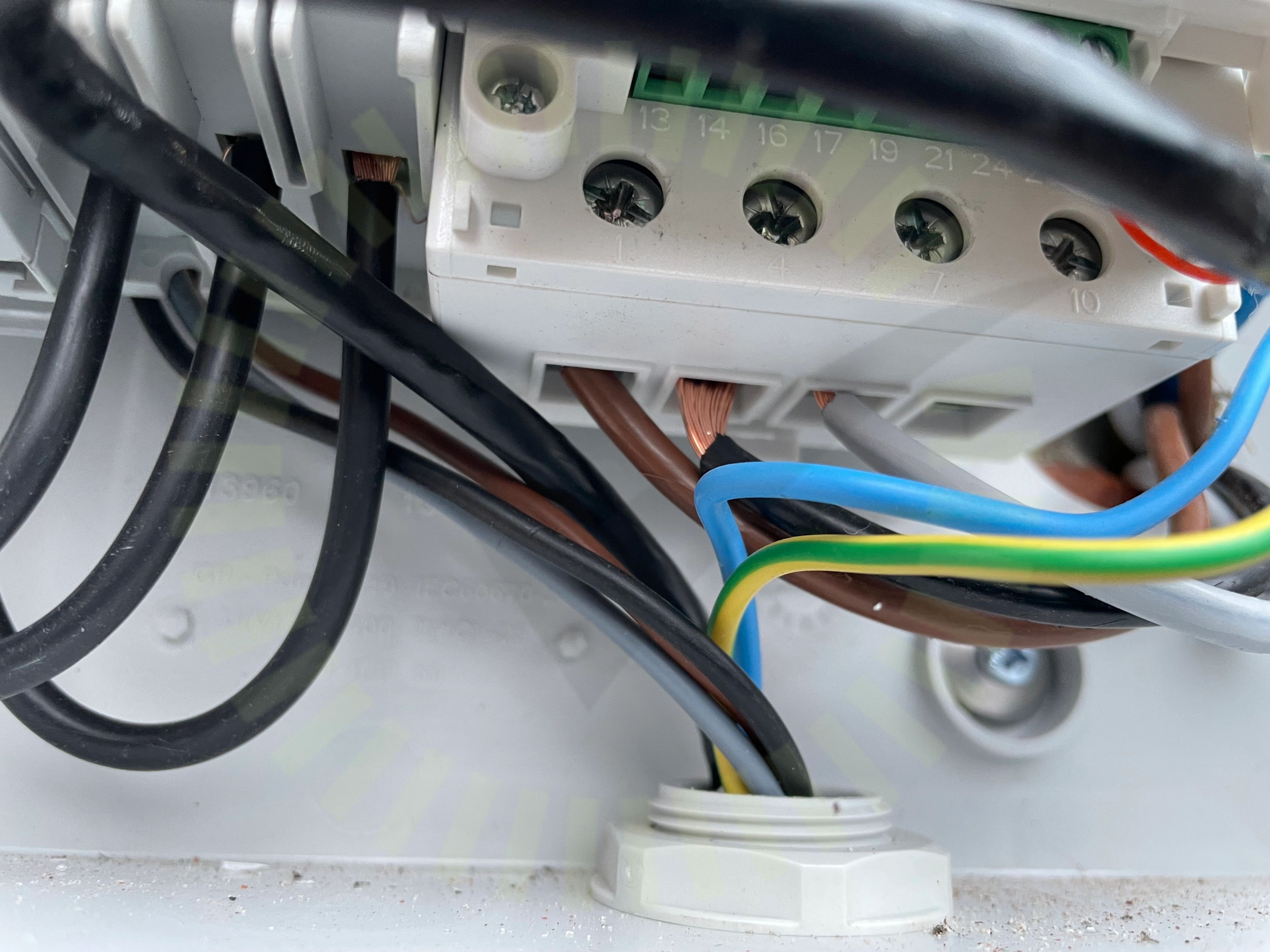

Anslutning av ledare

8.2 Anslutning av ledare

Inte godkänd

Mantel uppskalad för mycket på mångtrådig ledare. Misstänkt glapp i anslutningen.

SS 436 40 00 (134.1.4)
Avstånd närliggande objekt

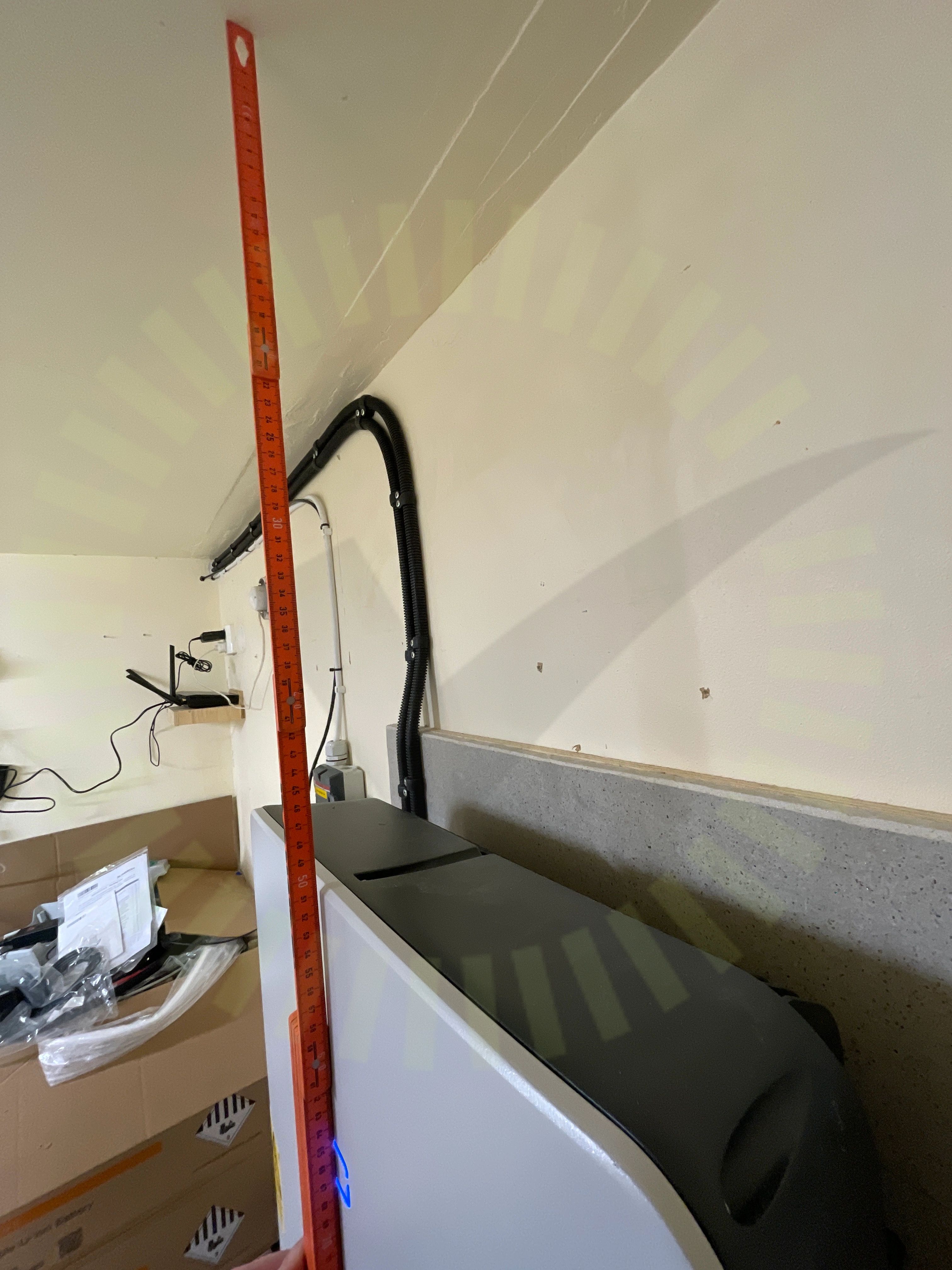

8.3 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

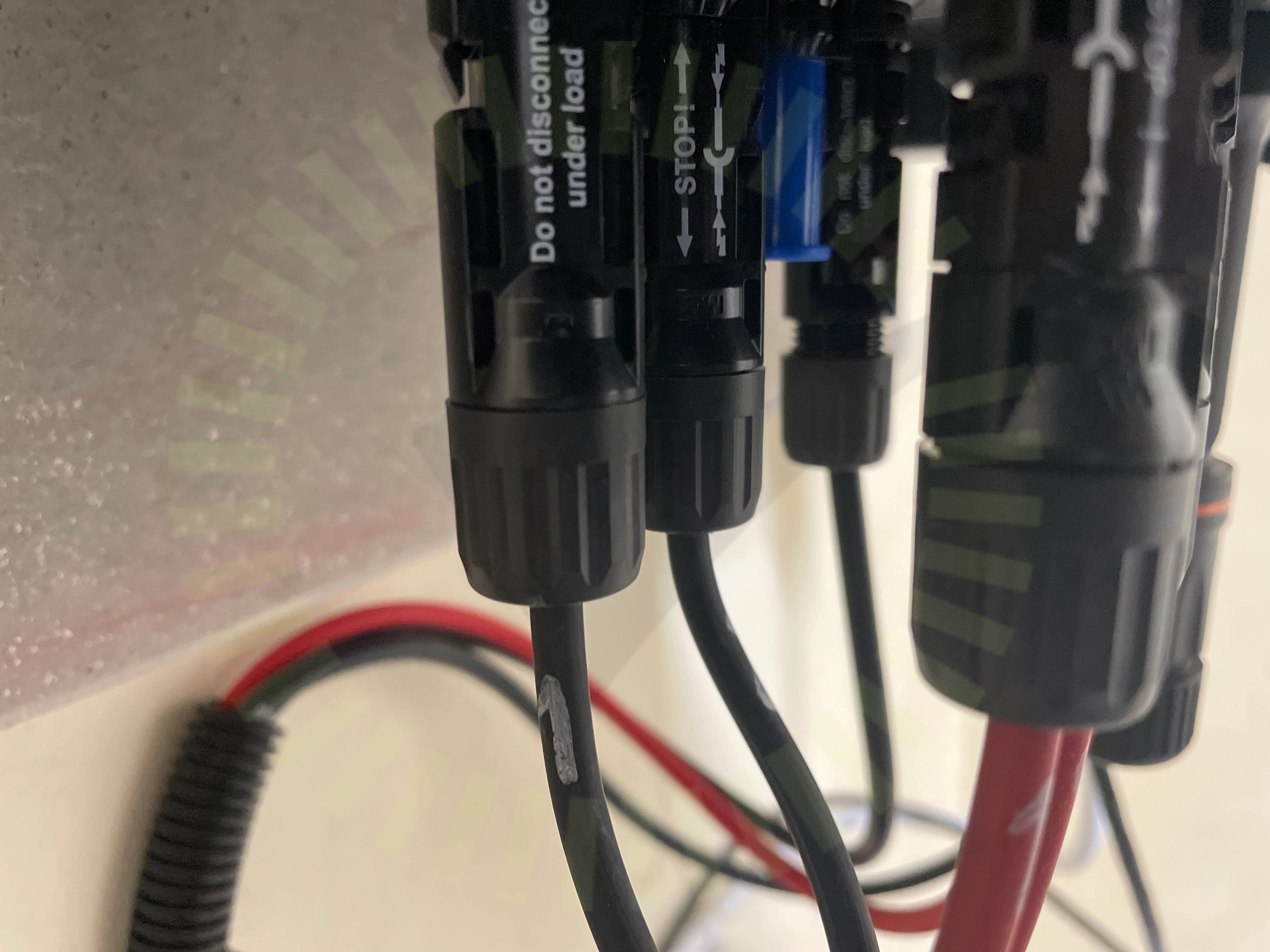

DC Kontakter

8.4 DC Kontakter

Inte godkänd

Förskruvningen bottnad till kontakterna.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

8.5 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
Dubbel matning

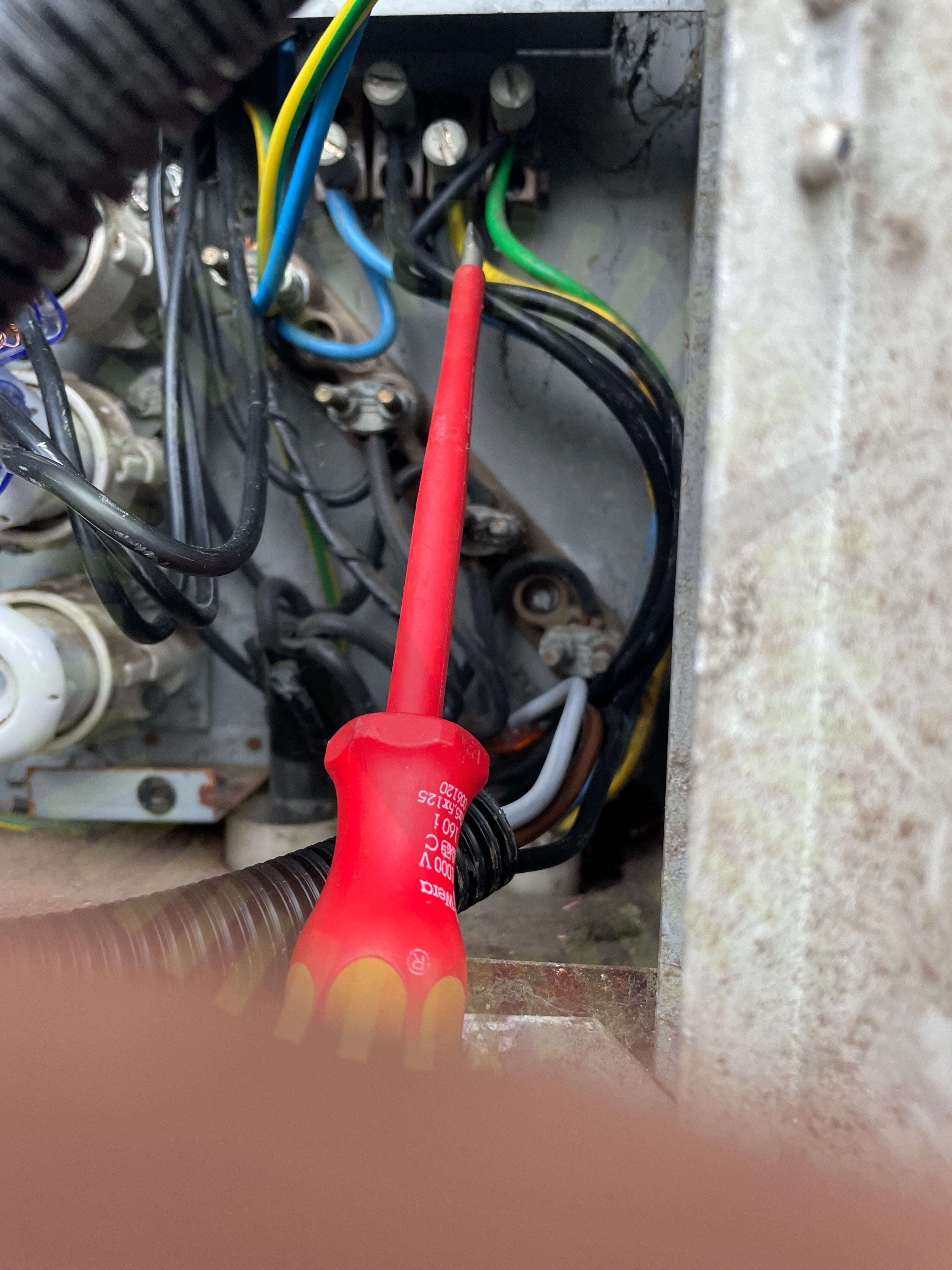

8.6 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

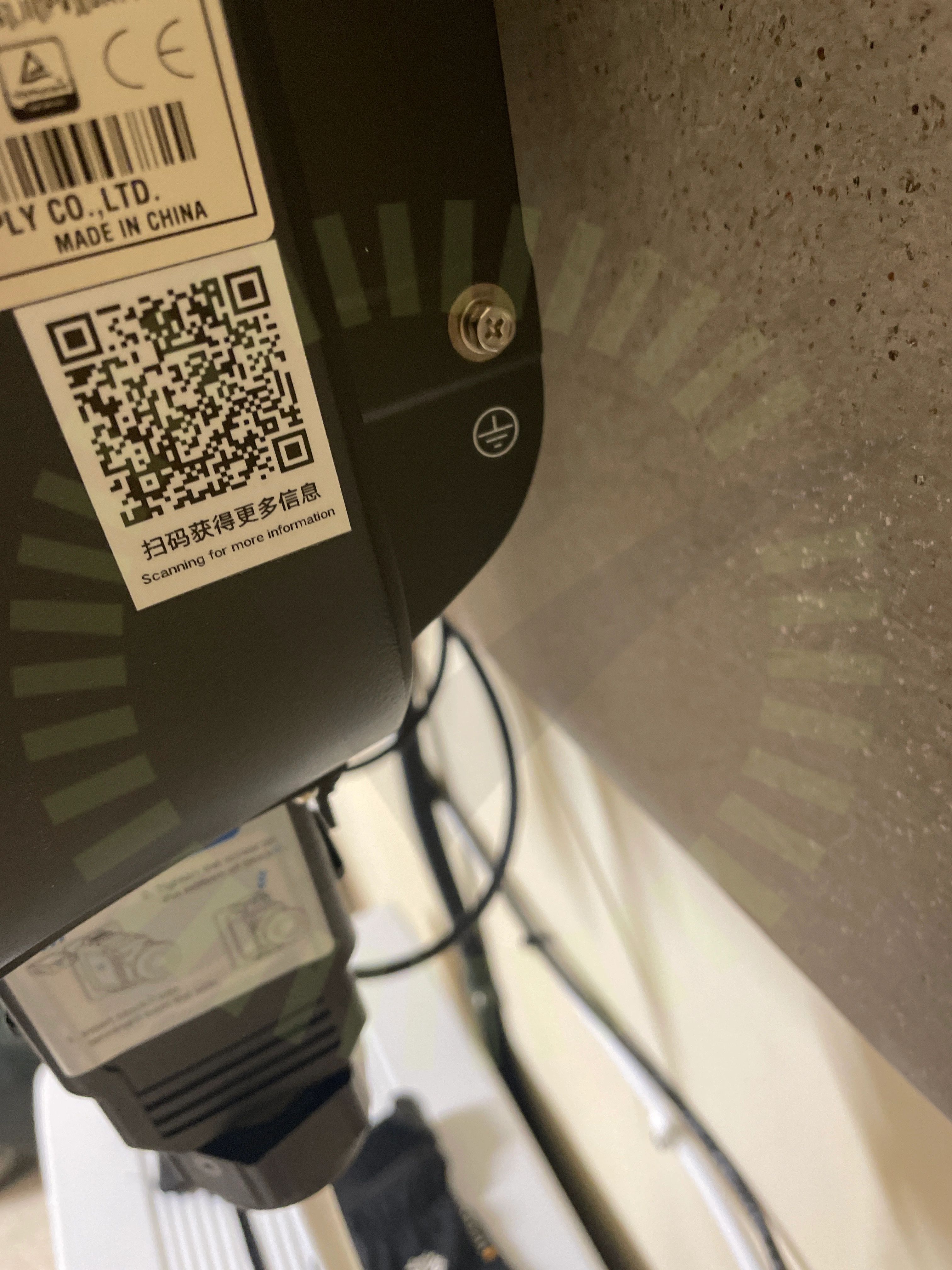

Jordning av chassi

8.7 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

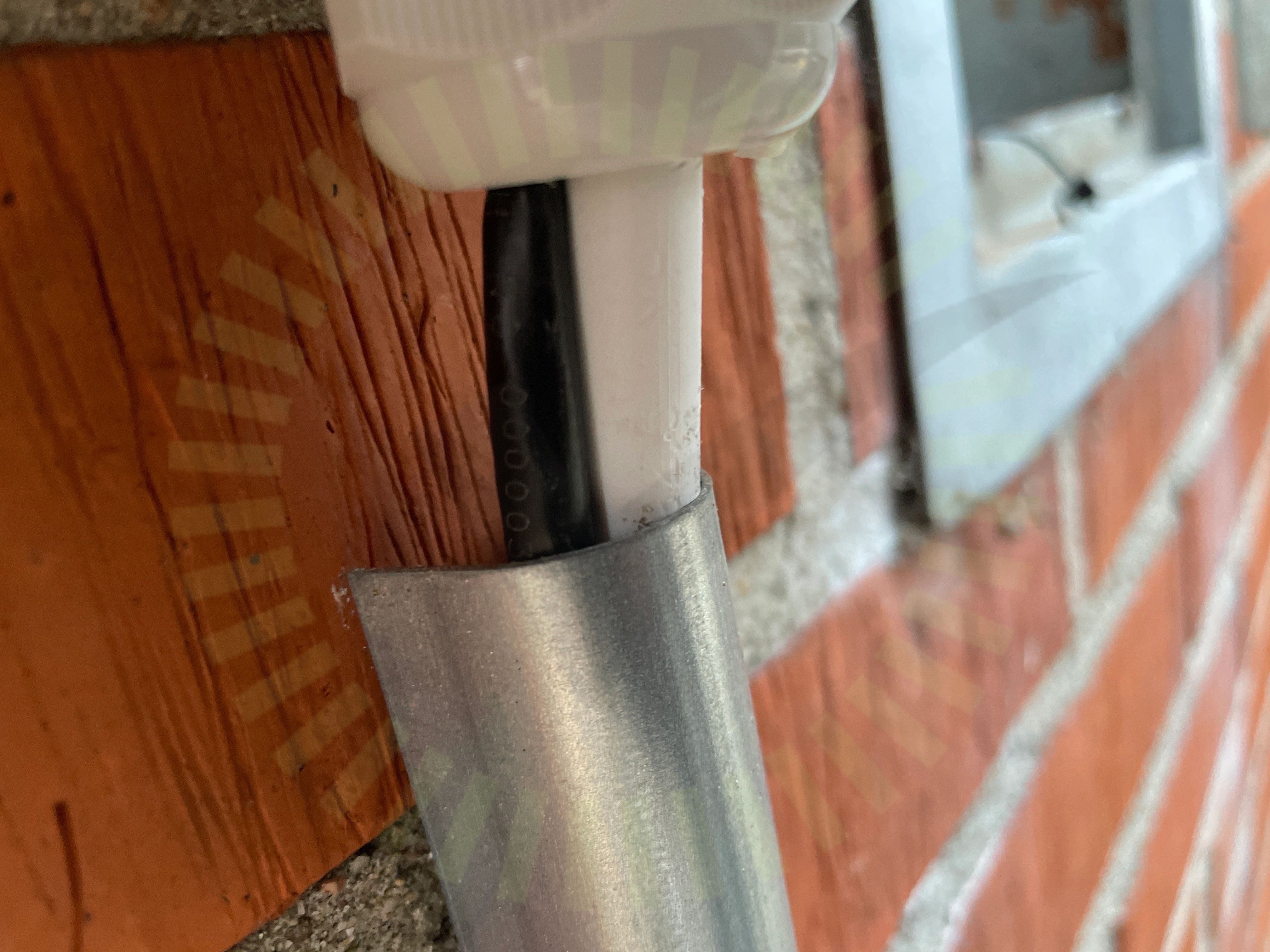

Skarp kant

8.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Stress på kontakter

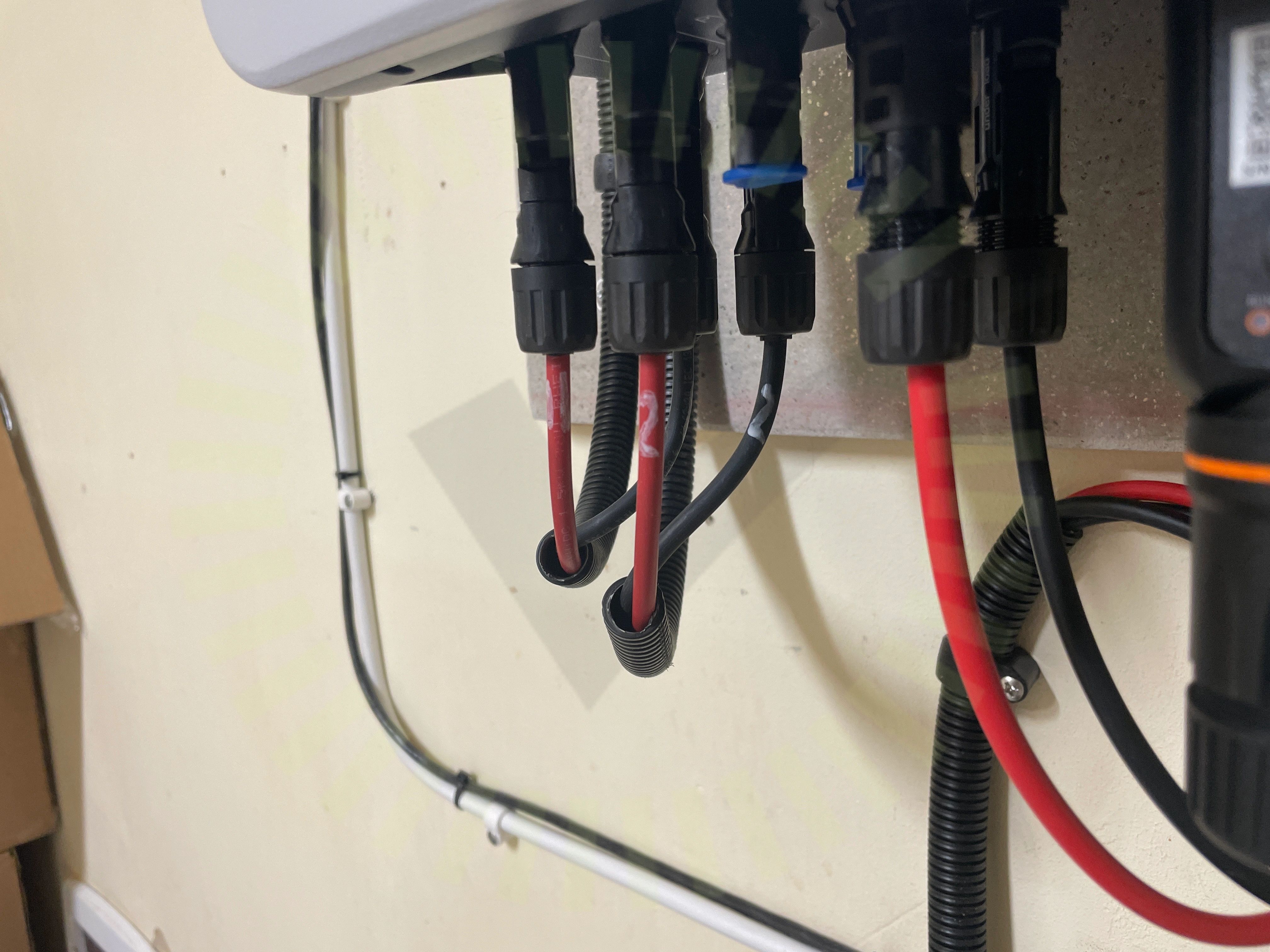

8.9 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter trycks nedåt av slangen.

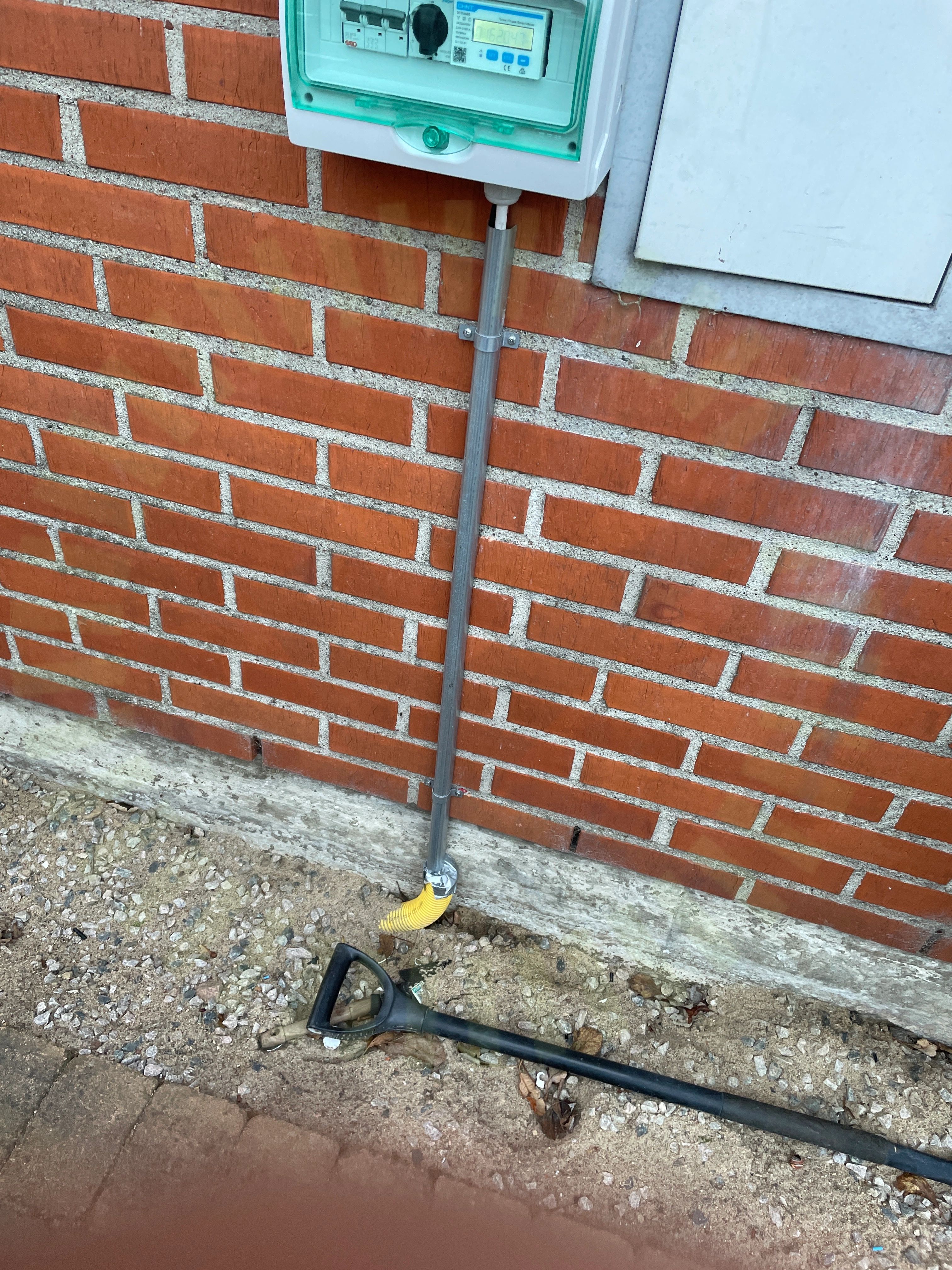

Väderbeständigt material

8.10 Väderbeständigt material

Inte godkänd

Markrör är ej väderbeständigt.

Godkända kontrollpunkter

29/39
AC kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
