Besiktningsrapport
9.7
Installation genom
Ladda Grönt i Sverige
Datum
6 mars 2023
Ort
Tygelsjö, Skåne län
PE
Jordfelsbrytare
98% godkända
2% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Ladda Grönt i Sverige som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/8
2.1 PE
Inte godkänd
Jordkabel till batteri är ej grön/gul. Skyddsjord ska inte förväxlas med funktionsjord.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.
Godkända kontrollpunkter
7/8
Avstånd
Infästning
Kommunikation
Lock
Miljökrav
Skador
Vinkel
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/33

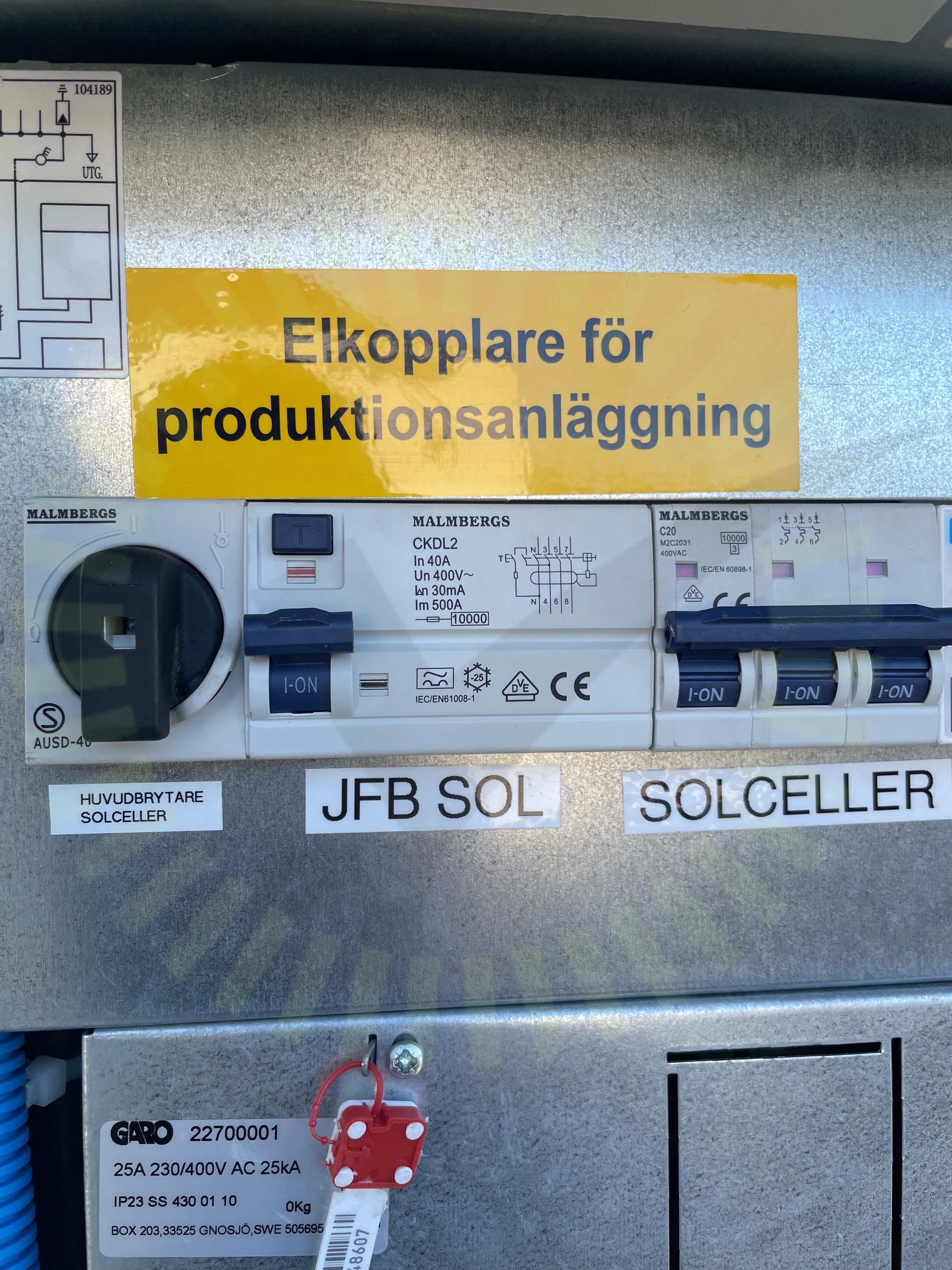

4.1 Jordfelsbrytare
Rekommendation
Installerad JFB är en 30mA
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211
Godkända kontrollpunkter
32/33
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Ledare fastspända
Märkning
Placering
Säkringsdimension
Ventilation
Väderskydd
Växelriktarens IP klassning
