Besiktningsrapport

8.9

Installation genom

Ladda Grönt i Sverige

Datum

6 mars 2023

Ort

Tygelsjö, Skåne län

Kopplingslåda

Skenornas överhäng

Underliggande takpanna

+ 5

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

Installerad av Ladda Grönt i Sverige som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

5/28

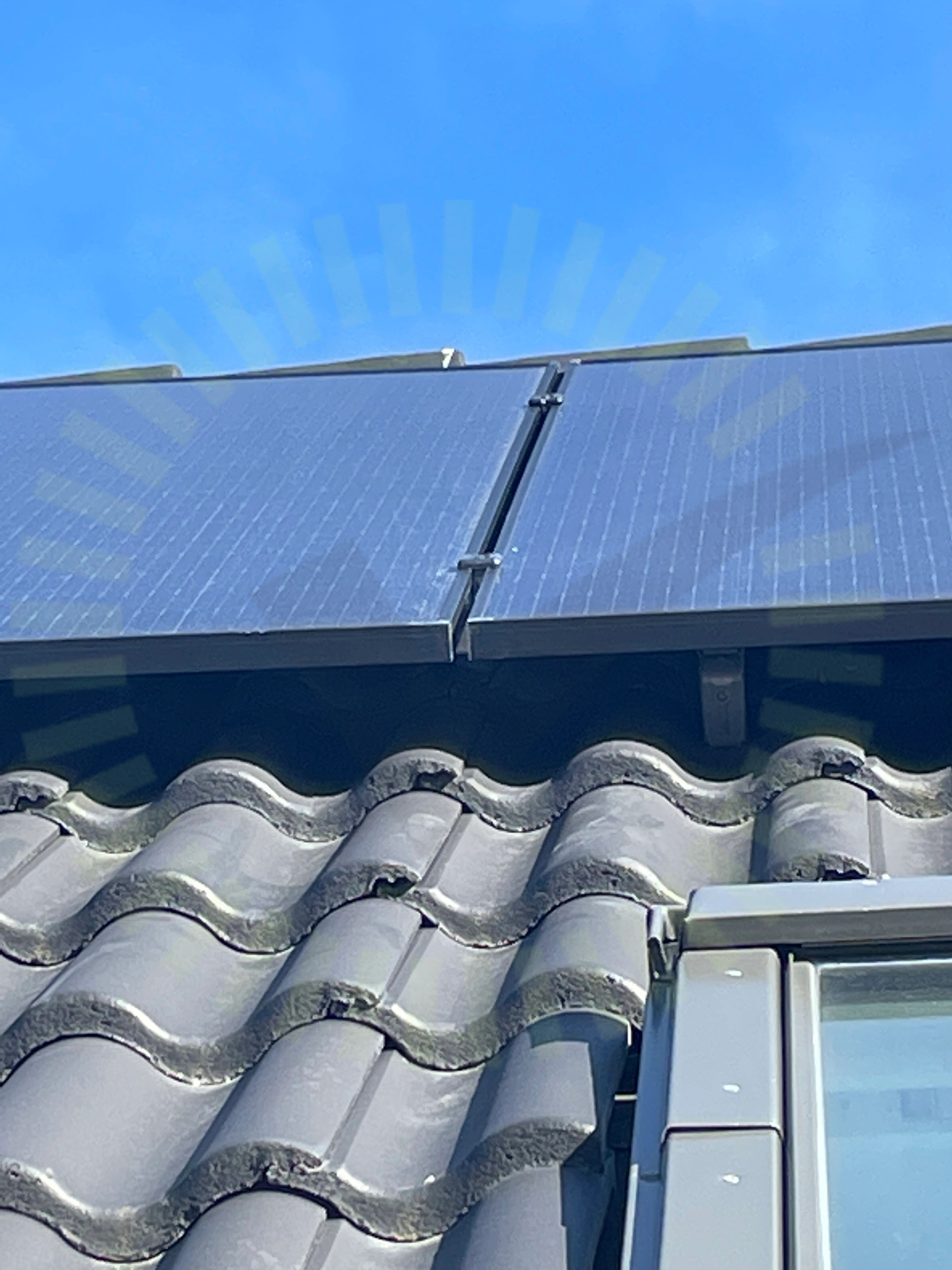

1.1 Dräneringshål pekar neråt

Inte godkänd

Fästets avrinningsränna pekar uppåt

Tillverkarens anvisningar

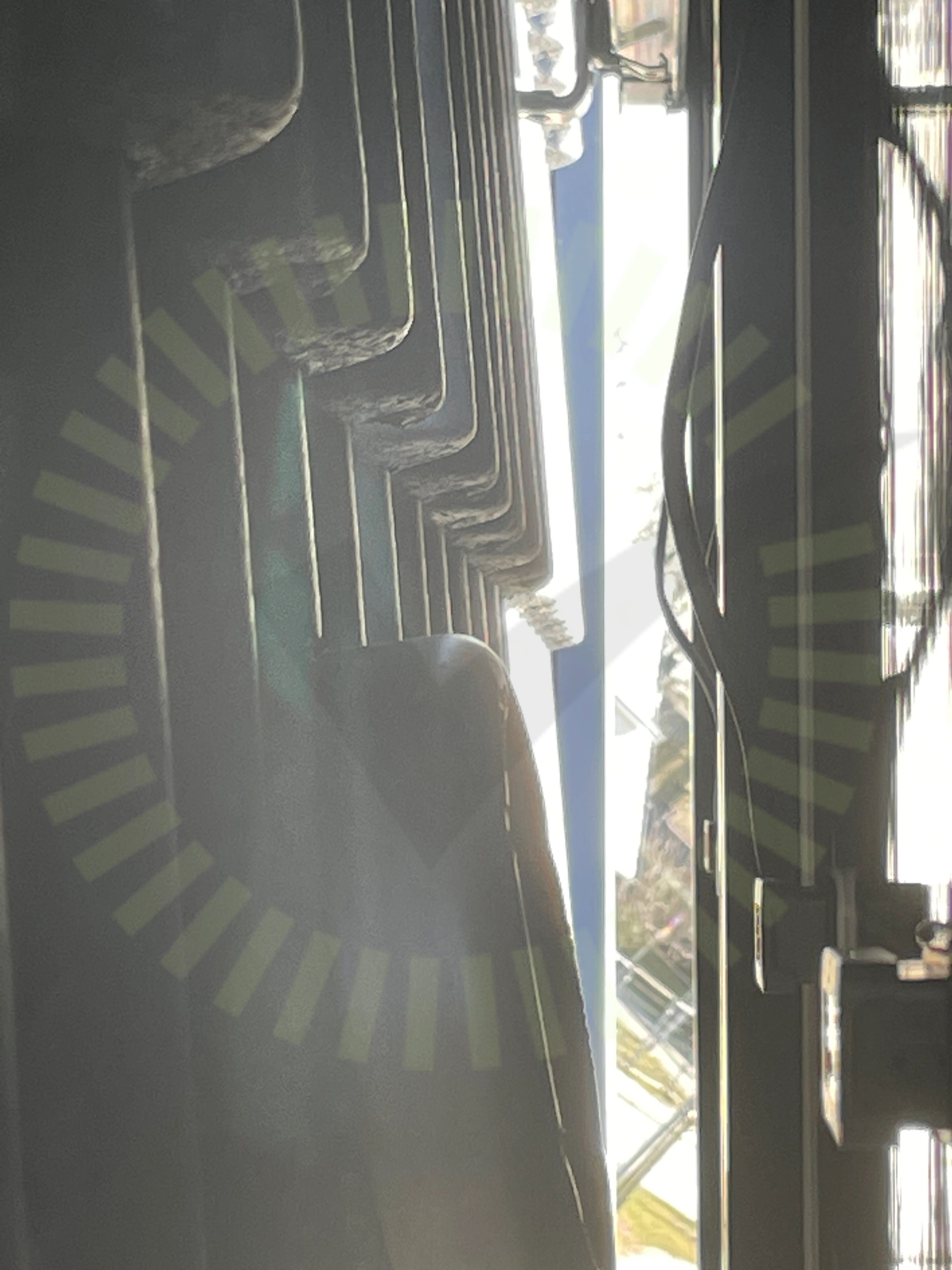

1.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

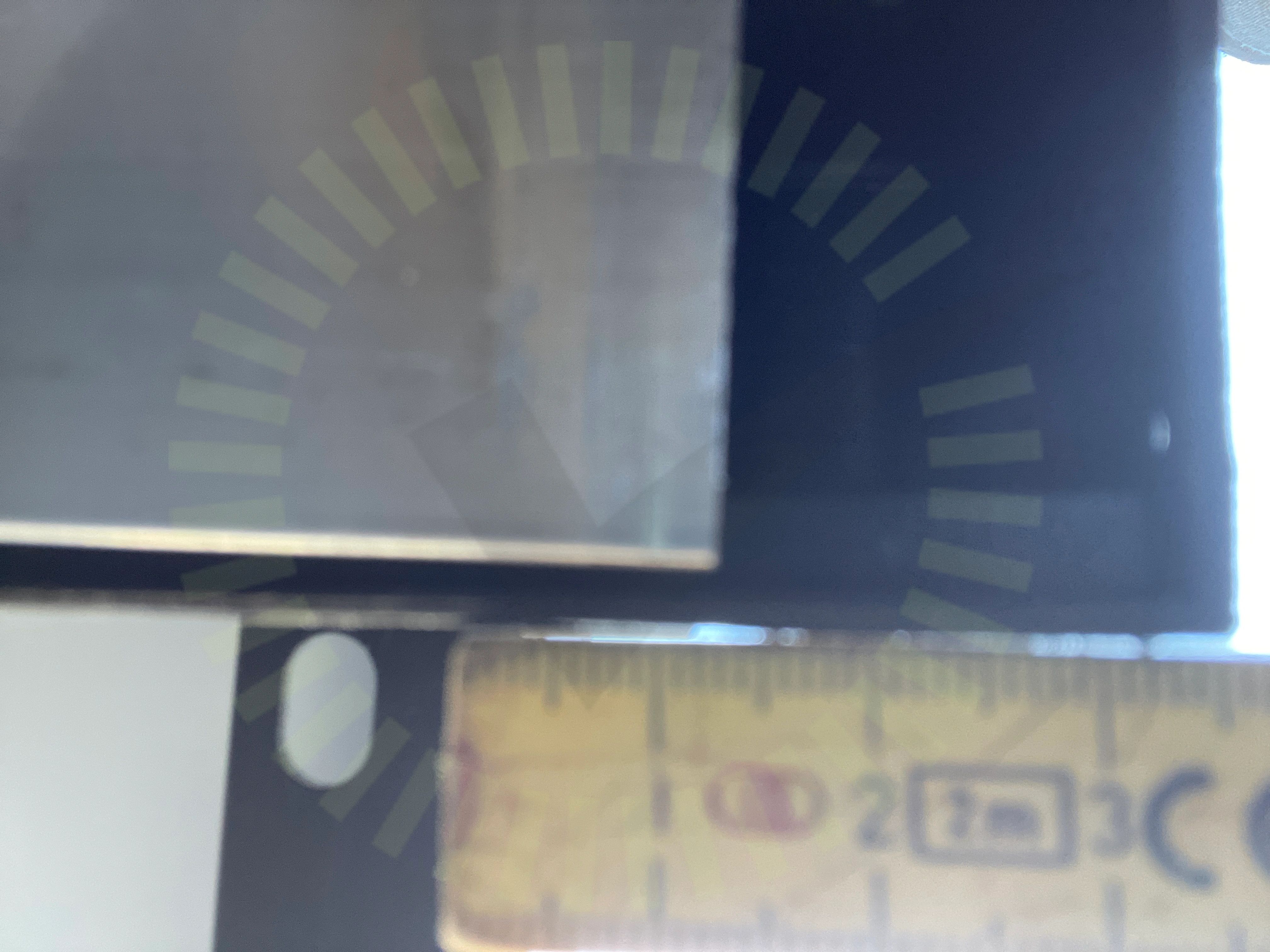

1.3 Skenans utstick för klämma

Inte godkänd

Skena för kort utifrån panelkant

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

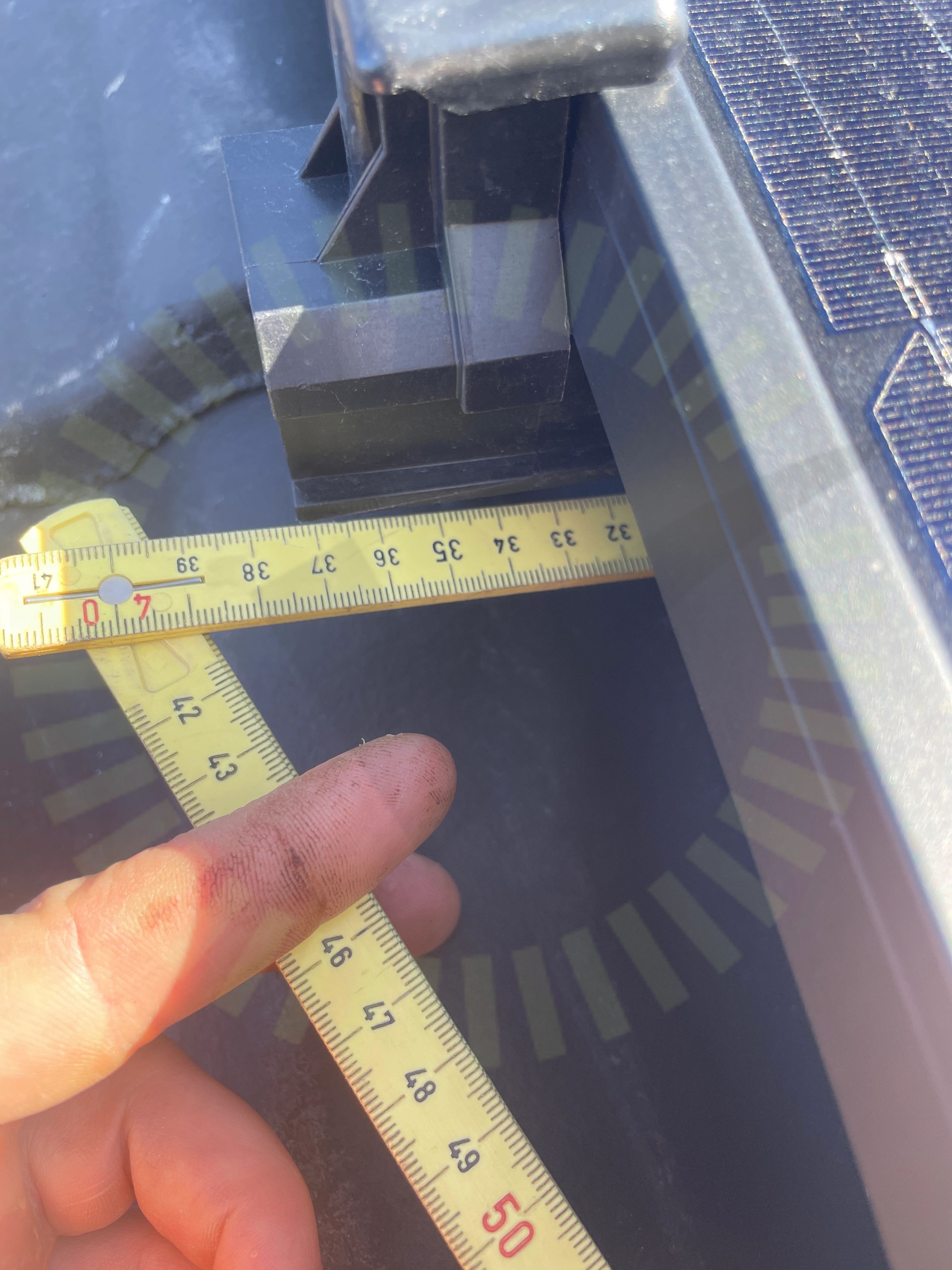

1.4 Skenornas överhäng

Inte godkänd

Överhäng som både överstiger och understiger tillverkarens anvisningar.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

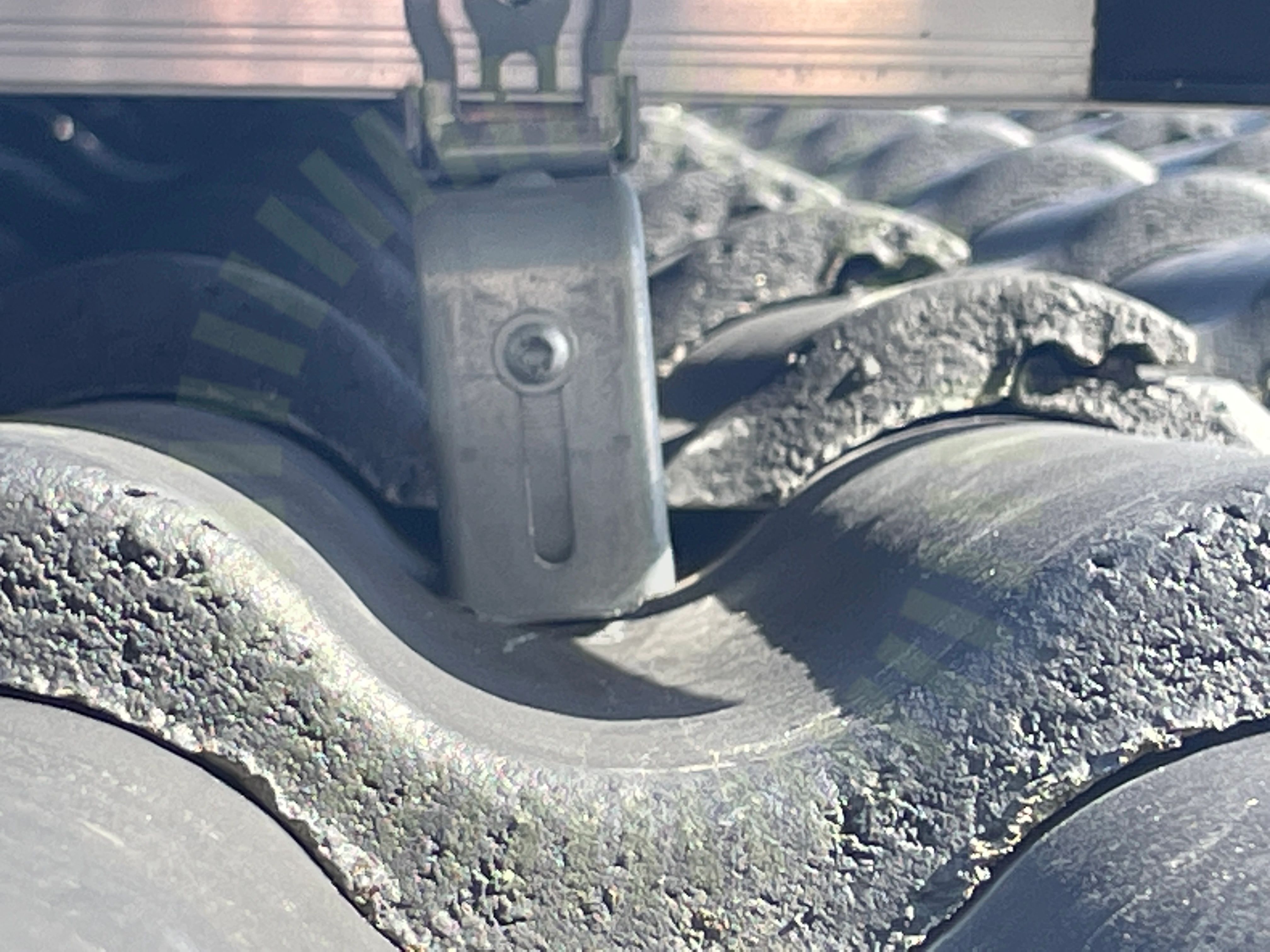

1.5 Underliggande takpanna

Inte godkänd

Krok snett monterat, vilket gör att det bildas en glipa mellan takkrok och pannor

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

Godkända kontrollpunkter

23/28

Använd skruv för klämmaFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

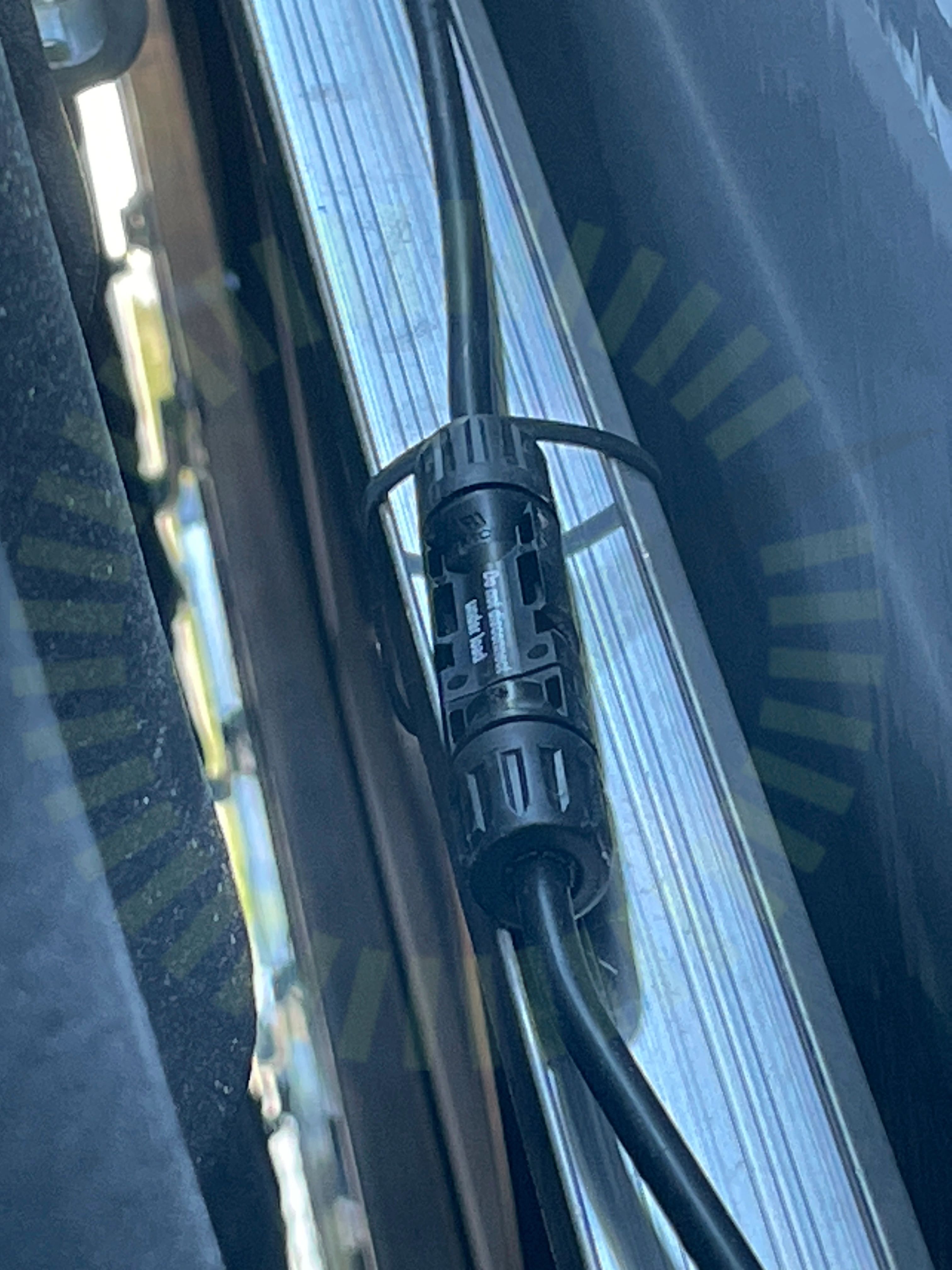

2.1 Kontakter

Inte godkänd

Kontakter för hårt spända, packning i kontakt tar skada

2.2 Kopplingslåda

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd när det går ut från kopplingsdosa på panel

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

SunGrow: SBR(XXX)

Anmärkningar

1/8

3.1 PE

Inte godkänd

Jordkabel till batteri är ej grön/gul. Skyddsjord ska inte förväxlas med funktionsjord.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.

Godkända kontrollpunkter

7/8

AvståndInfästningKommunikationLockMiljökravSkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

1/40

4.1 Jordfelsbrytare

Rekommendation

Installerad JFB är en 30mA

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

Godkända kontrollpunkter

39/40

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning
