1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.1
Installation genom
DT Energi/Dalaträhus Energi AB
Datum
22 december 2023
Ort
Vargön, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerDenim: U N3 XXX BW 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareSolis: S5-GR3P(3-20)K
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Denim: U N3 XXX BW 108H
Anmärkningar
2/17

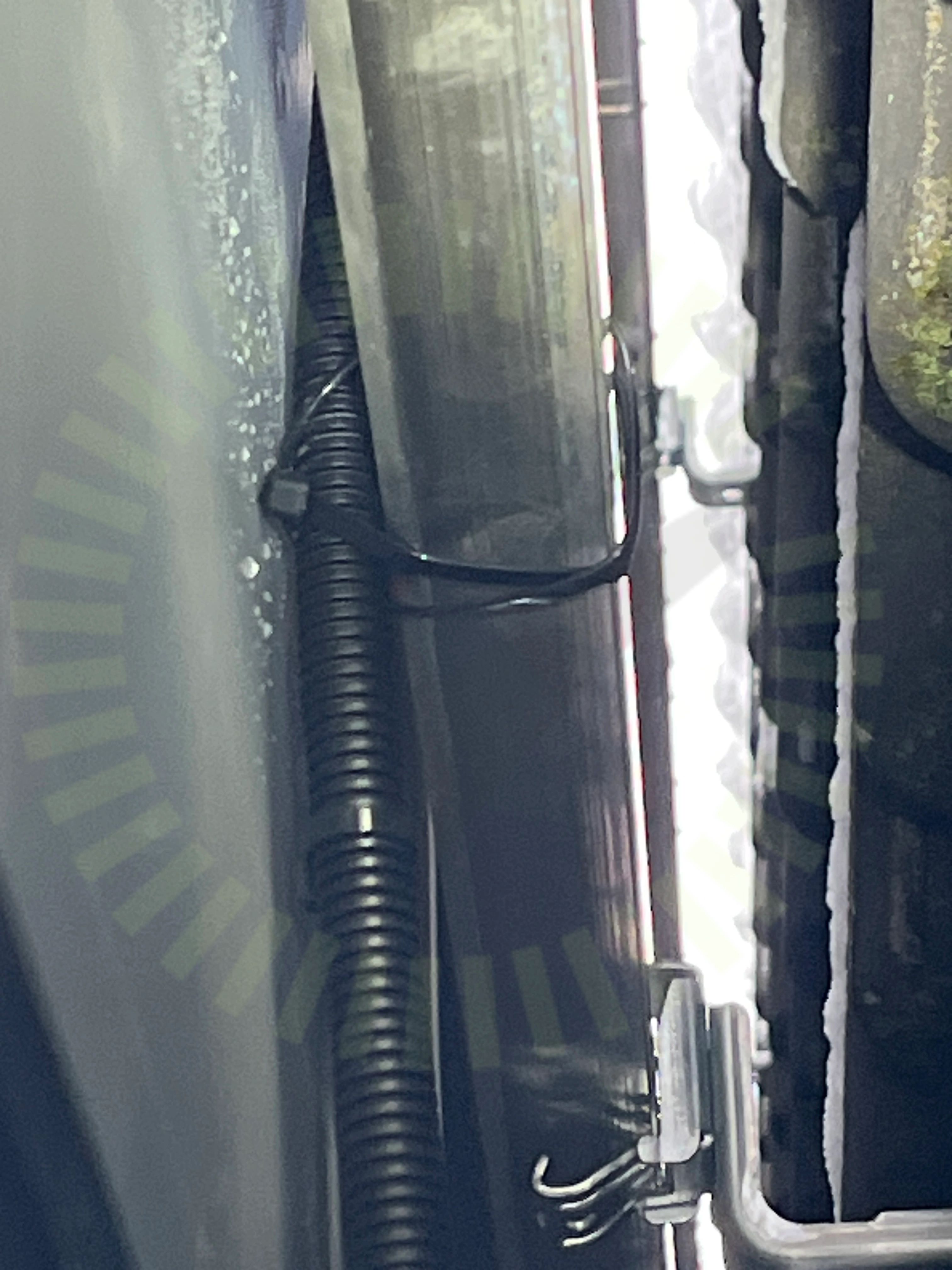

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.

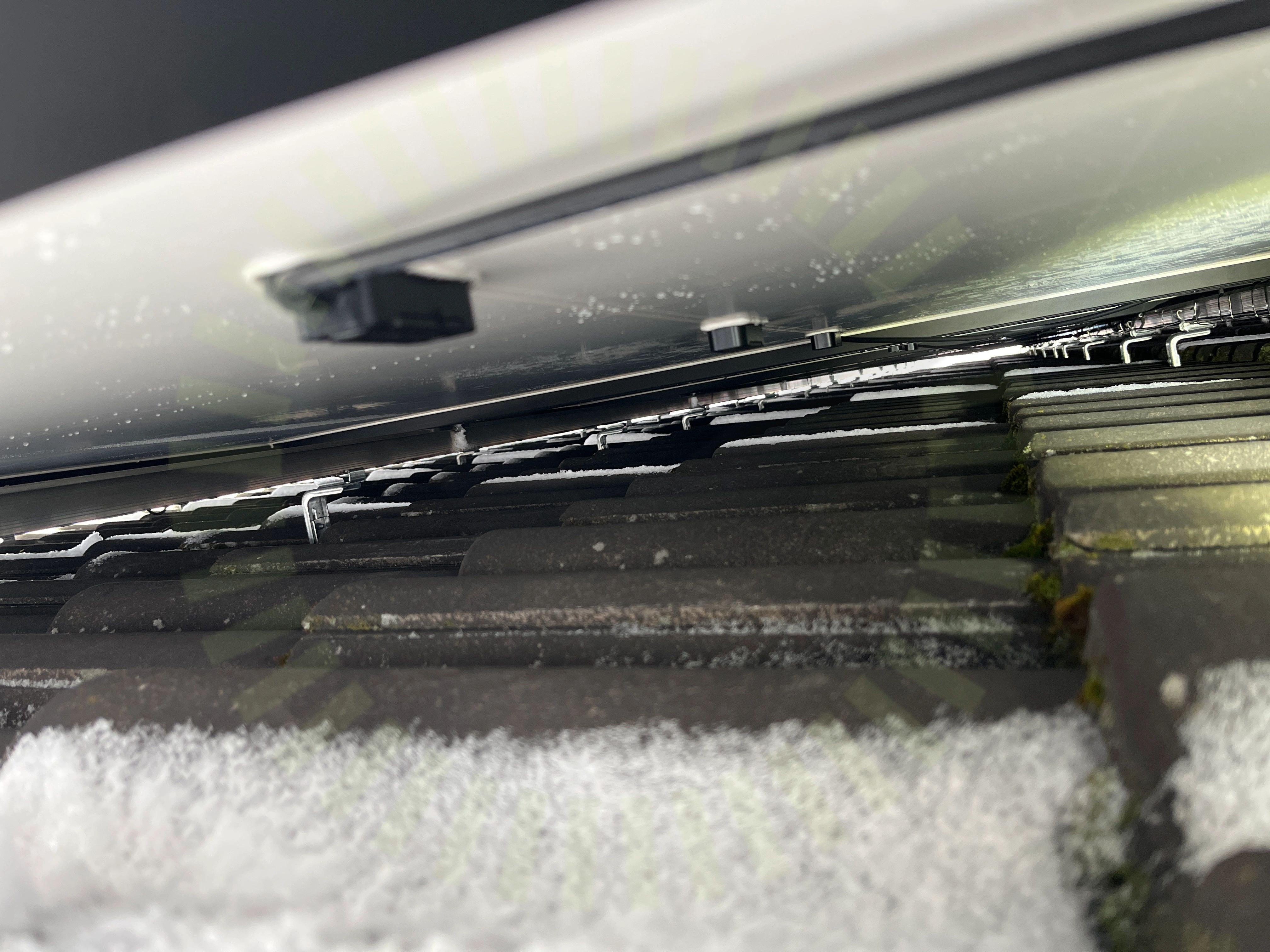

3.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp. Kablage för hårt draget ut från panelens kopplingslåda.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/17Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
2/17Skador på panelSträngförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/24

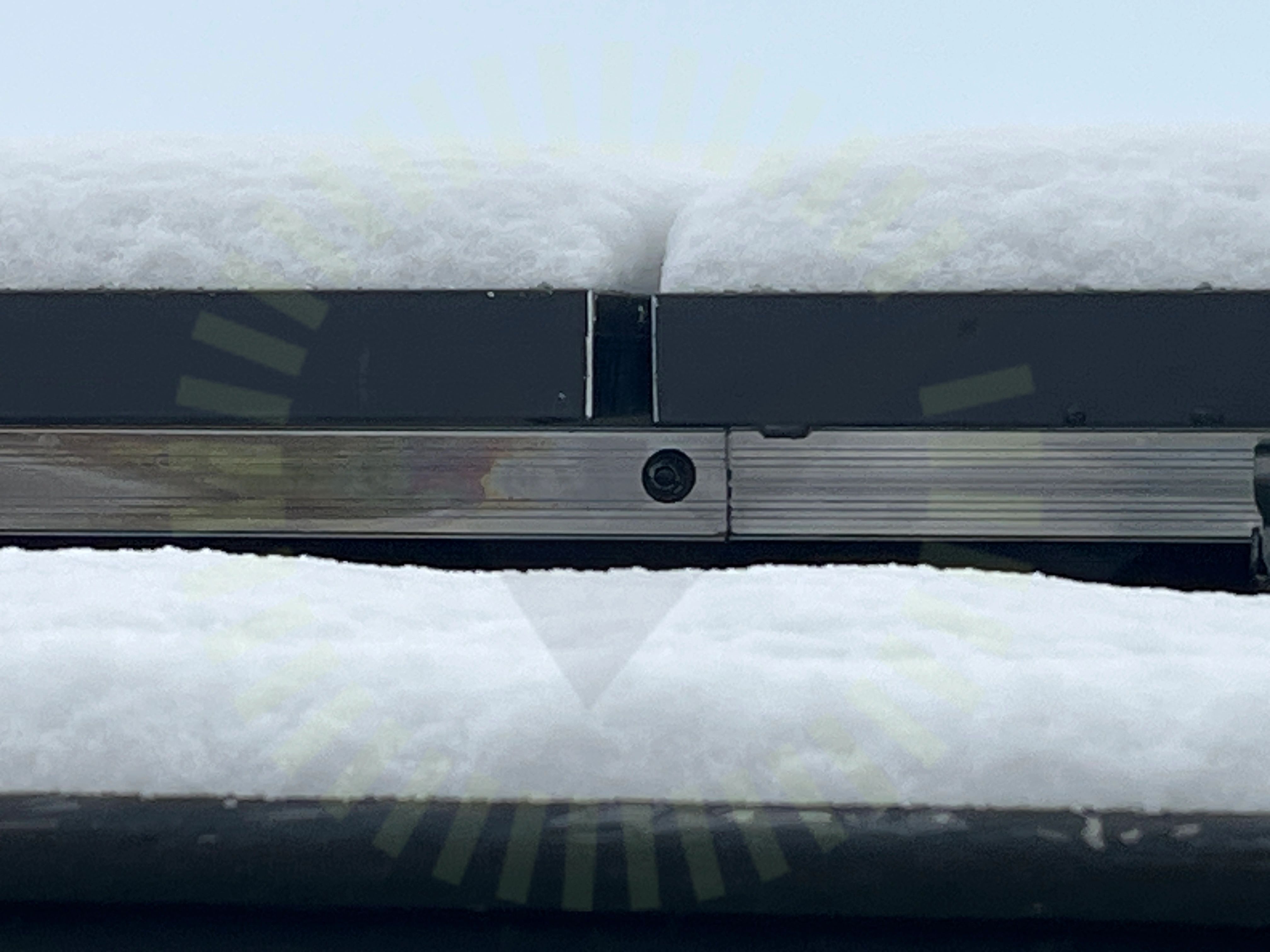

4.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Detta är inte esdecs skruv.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Godkända kontrollpunkter
21/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
2/24DräneringskanalMittklämmor
Undercentral
Anmärkningar
1/6

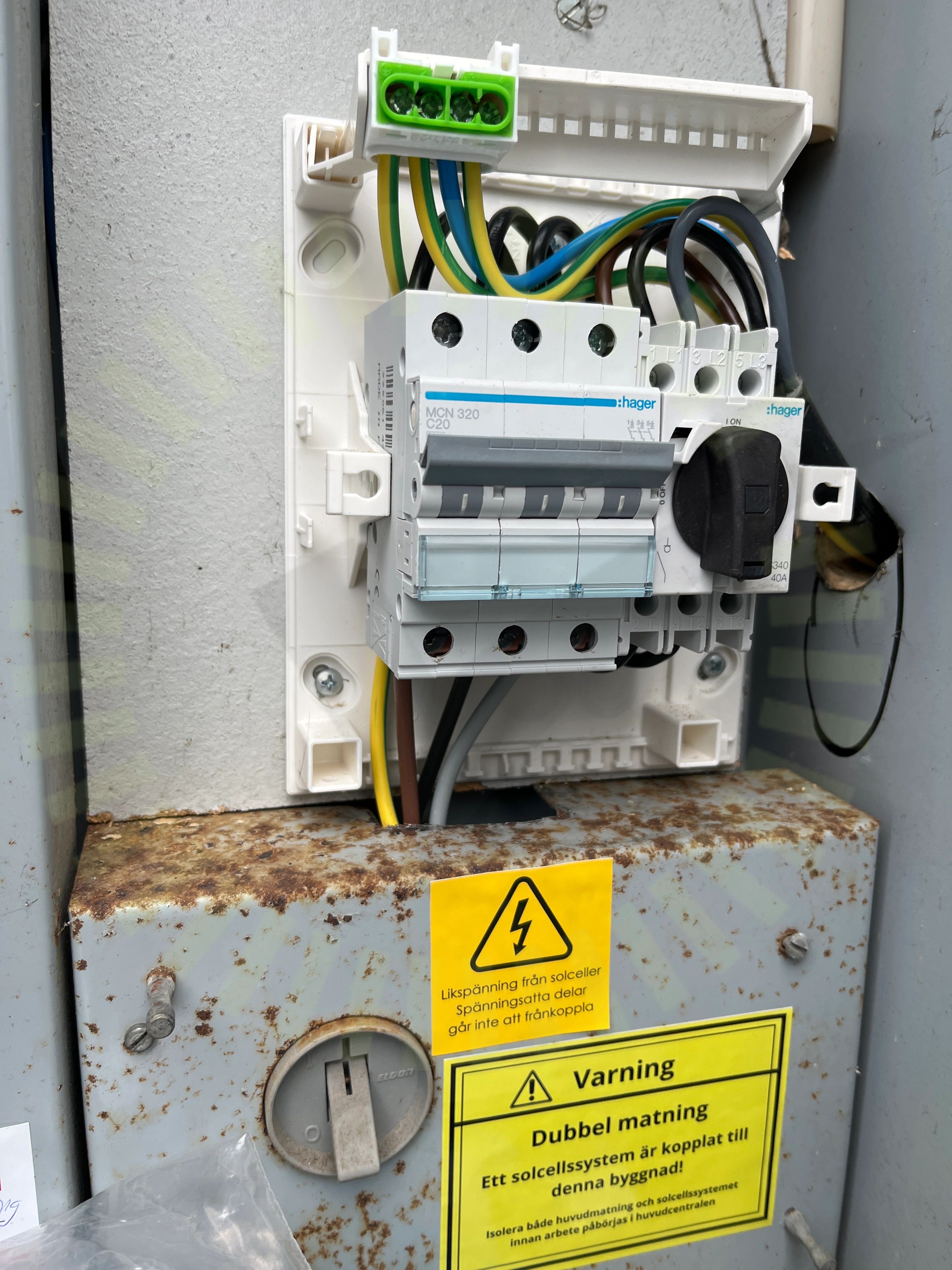

5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

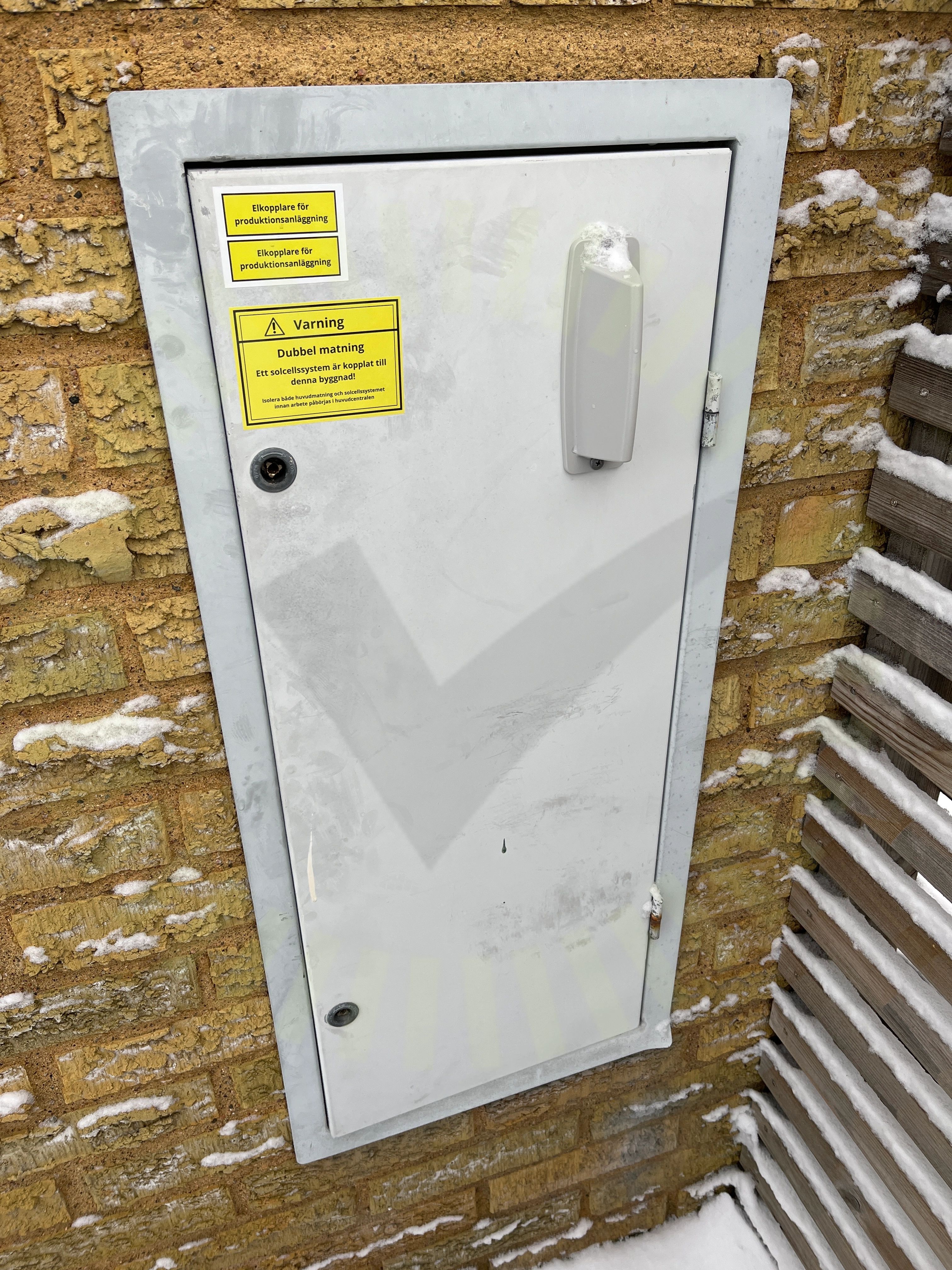

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

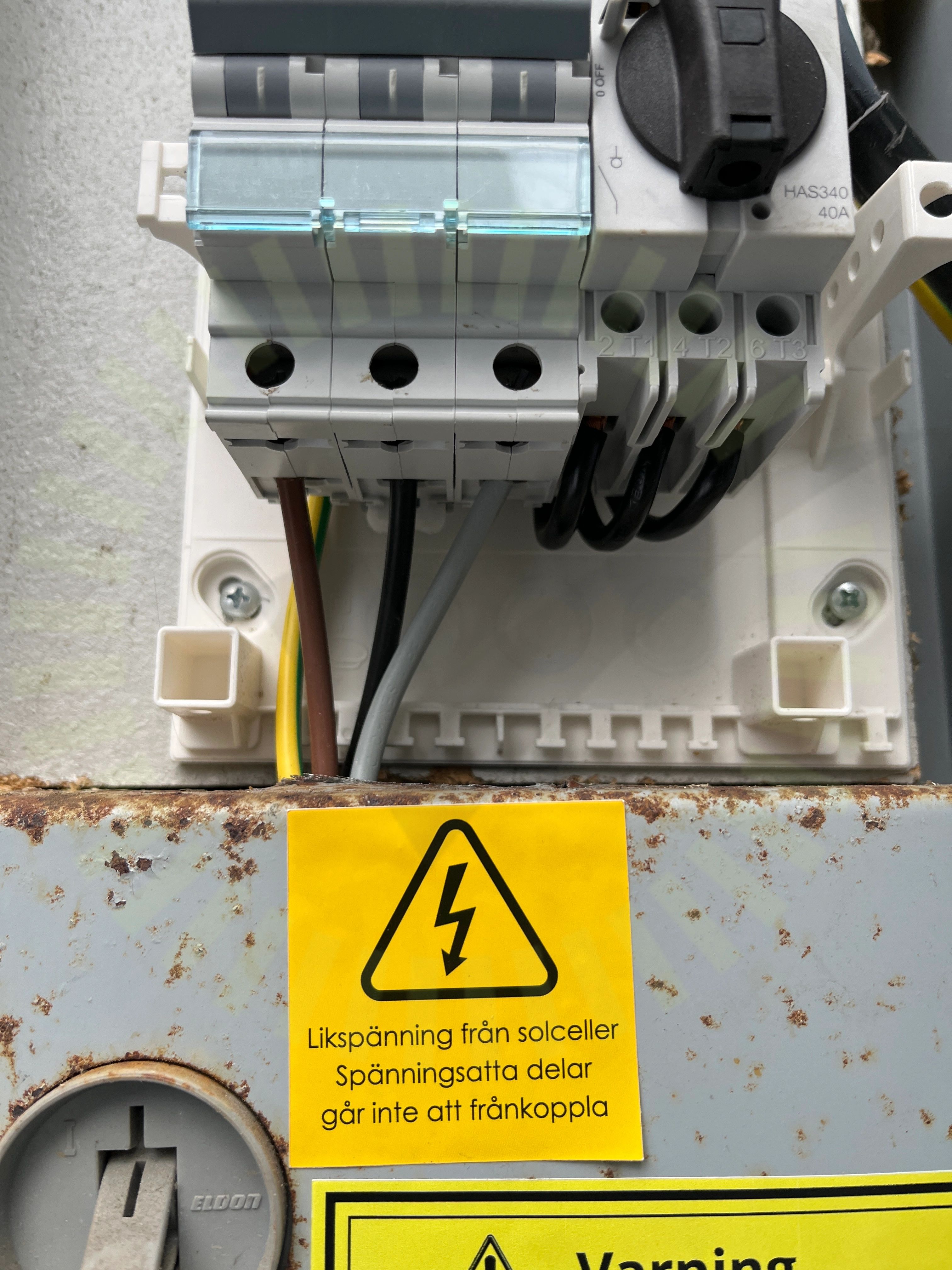

6.2 Missvisande varselmärkning
Inte godkändMissvisande varselmärkning. Likspänning förekommer inte på markerad plats.
Godkända kontrollpunkter
2/4Varning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/35

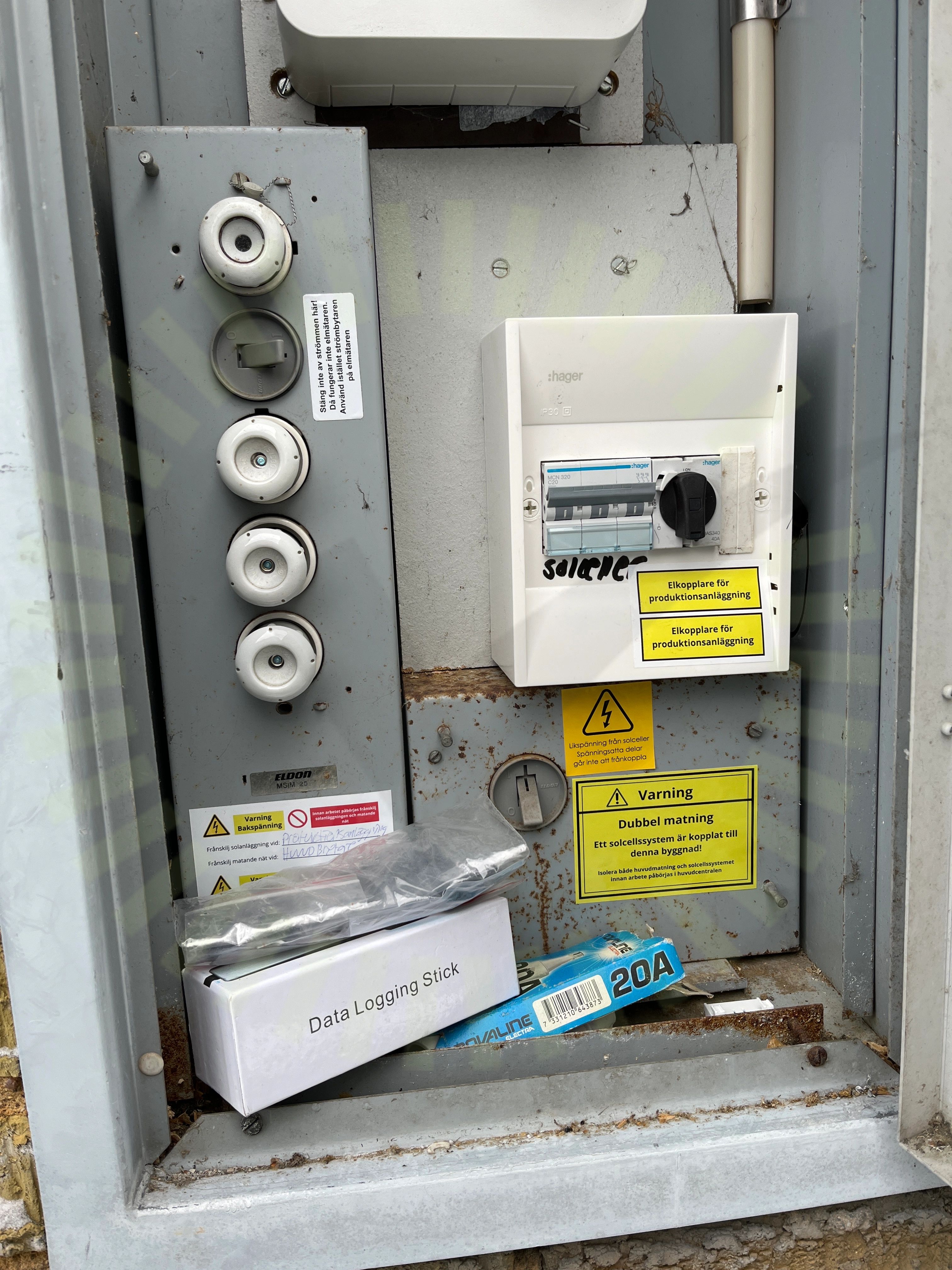

7.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)

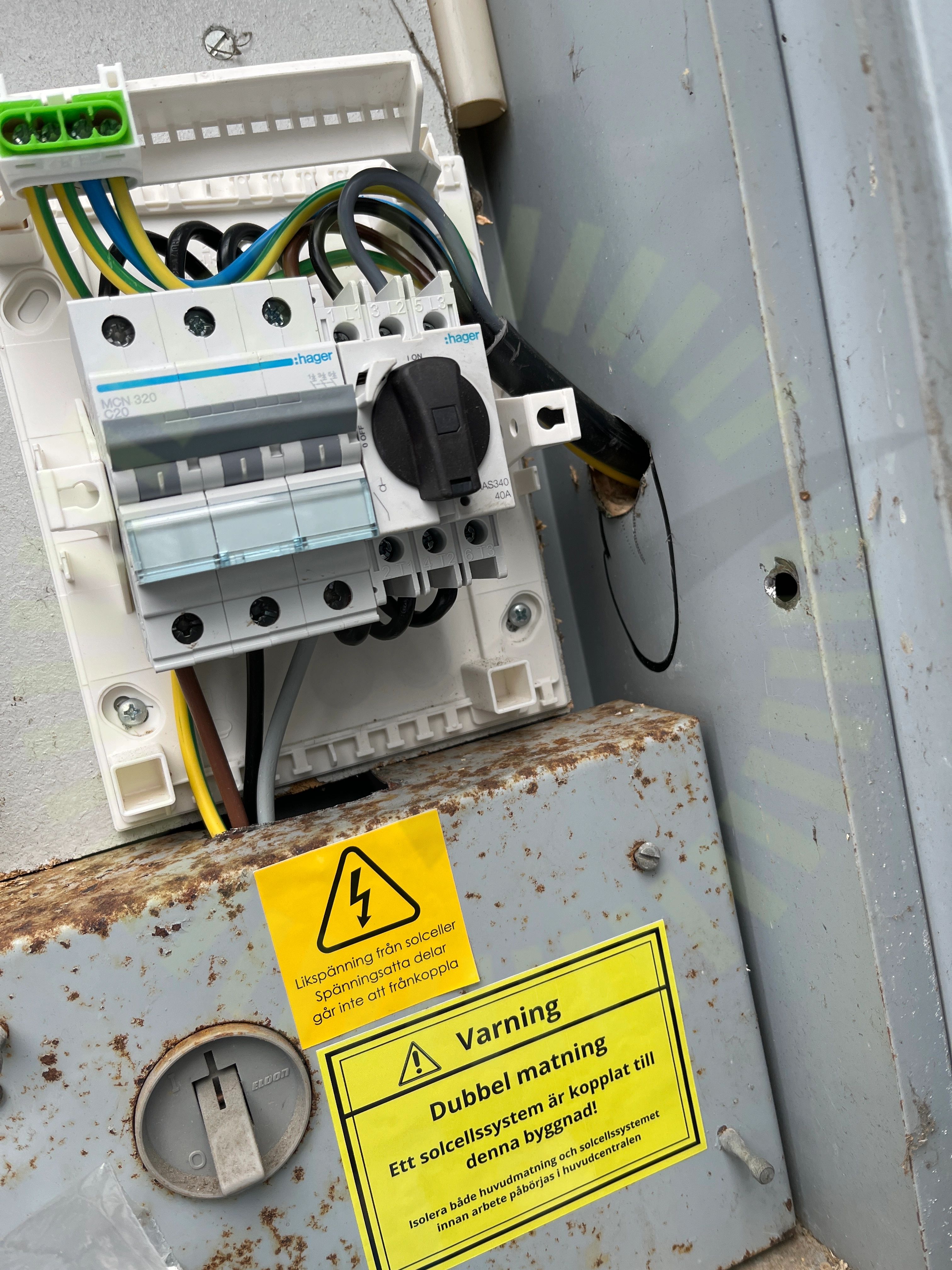

7.2 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
33/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
