Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Raymond

Datum

5 maj 2023

Ort

Torslanda, Västra Götalands län
Takstolsinfästning
Klämmornas placering
AC anslutning växelriktare
79% godkända21% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 550W
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, GruppSol: Sverigepanelen 550W

Anmärkningar

3/13
Klämmornas placering

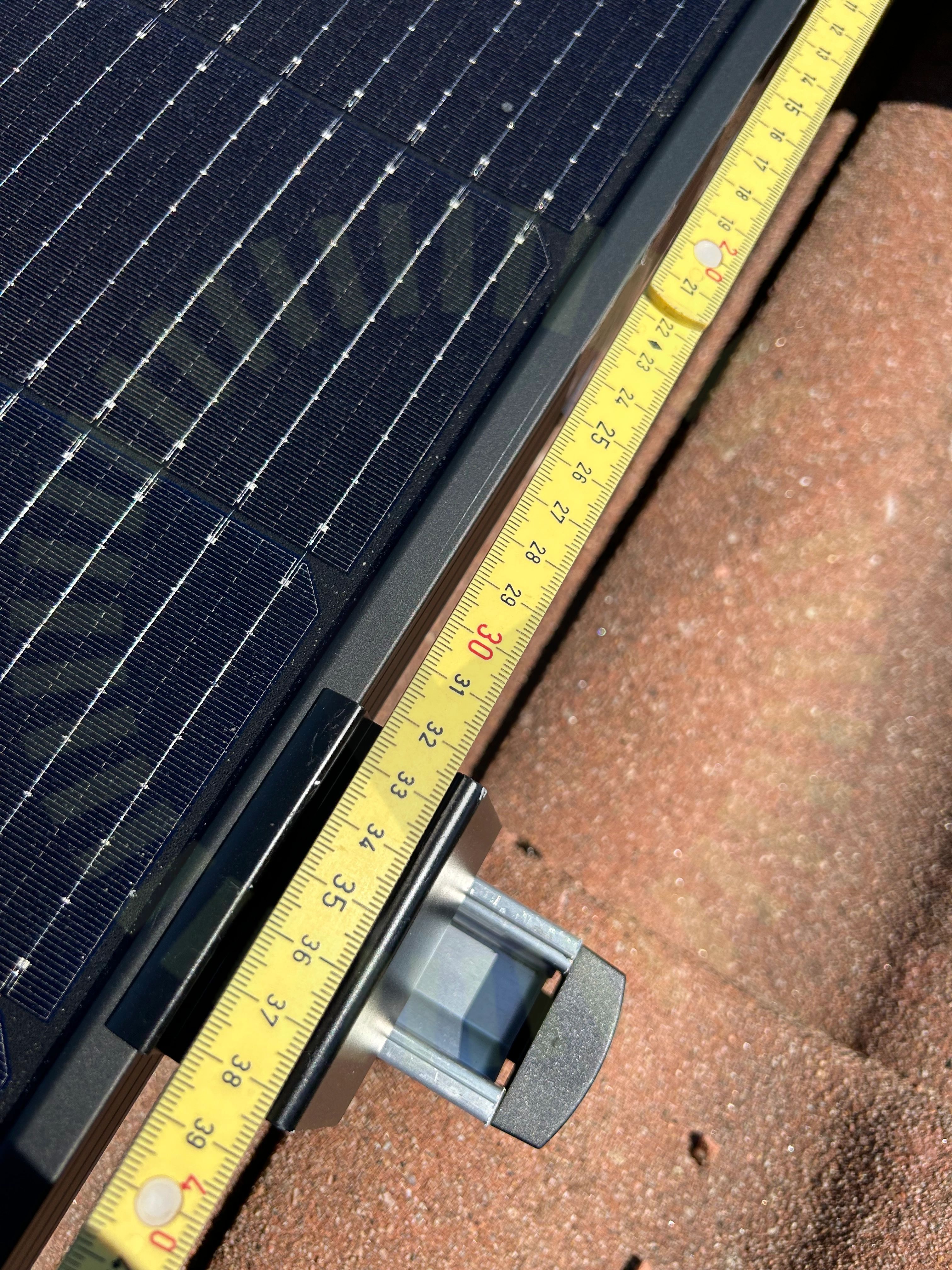

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen

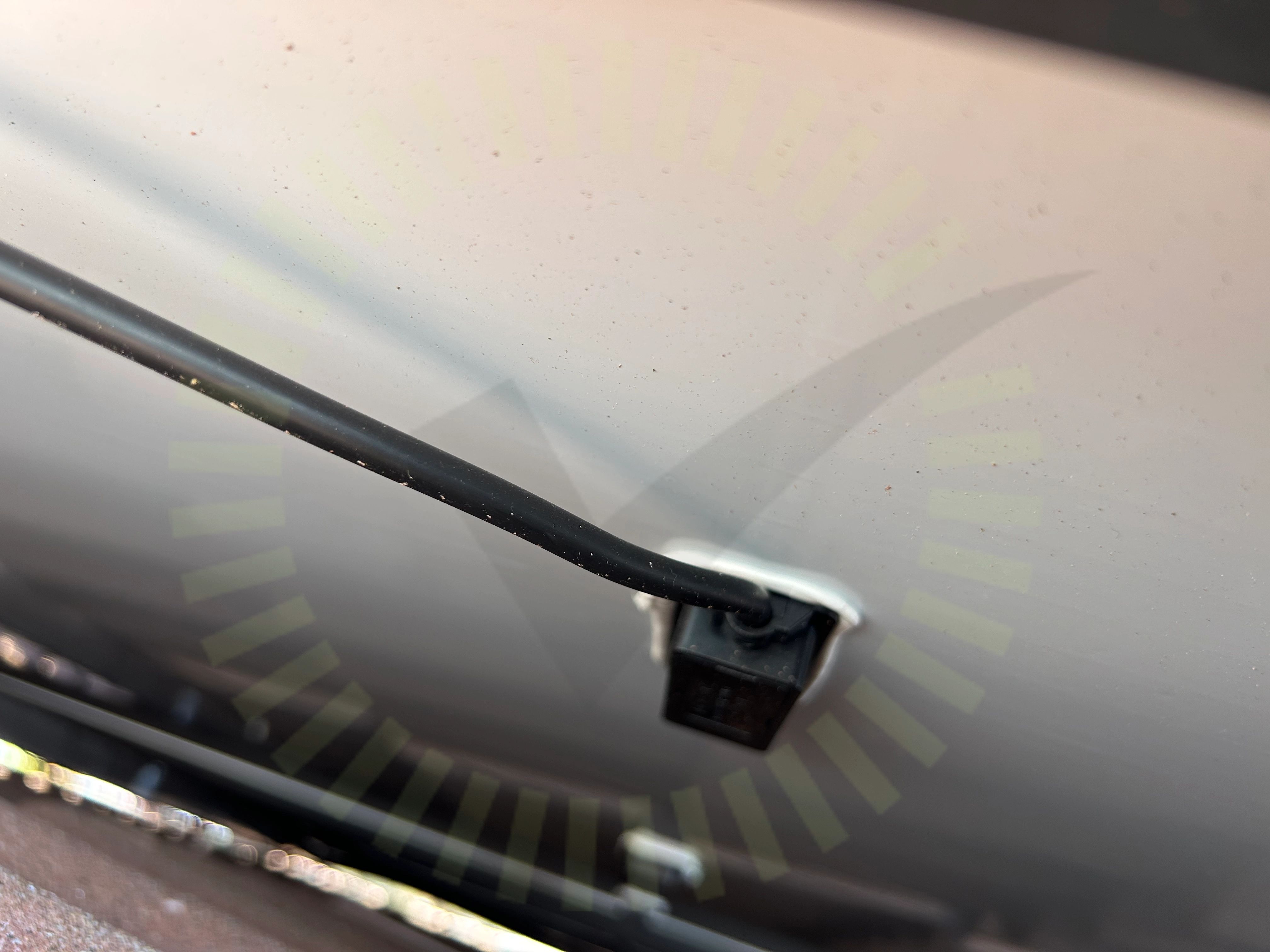

Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

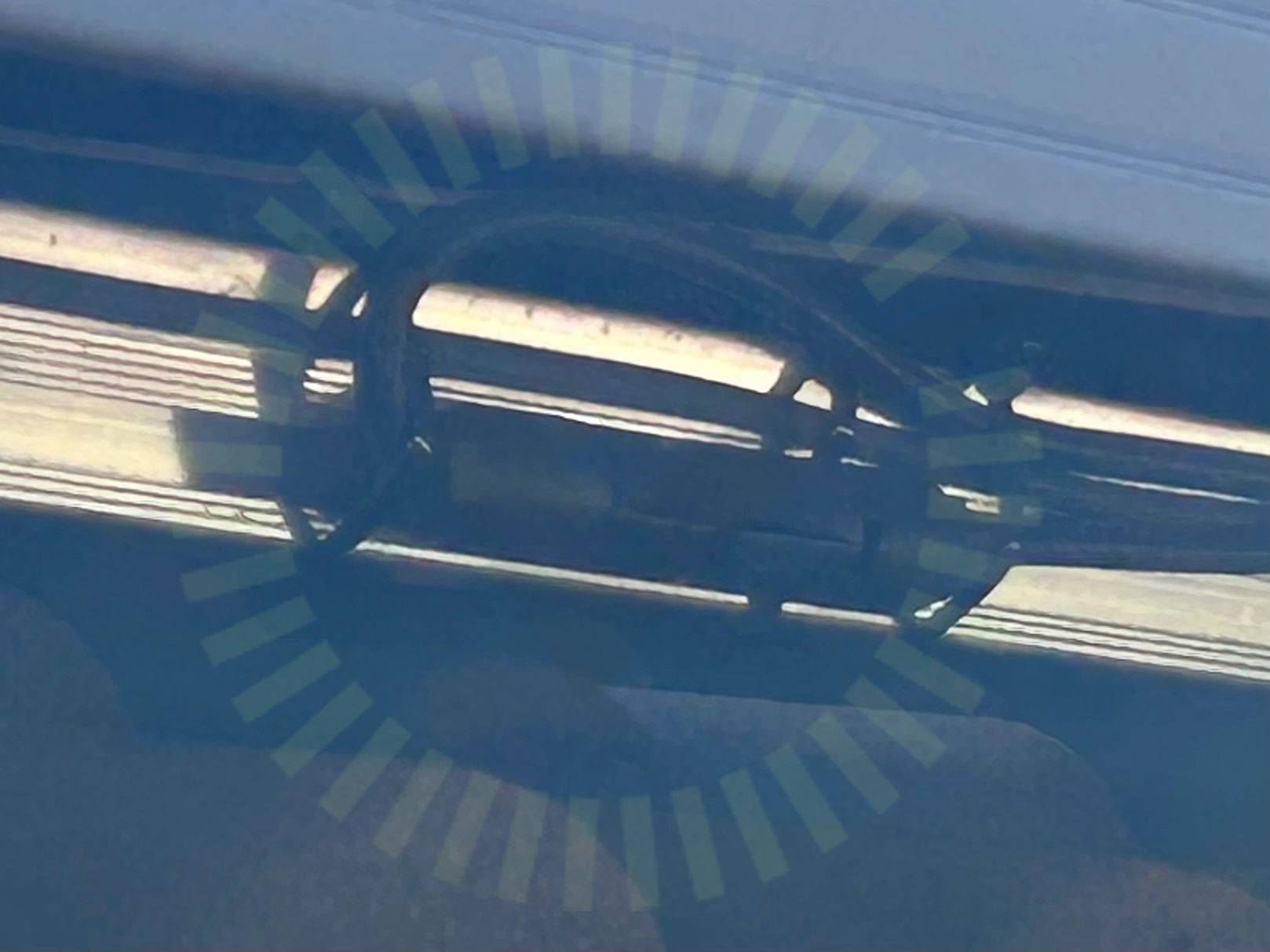

Stress på kontakter

2.3 Stress på kontakter

Inte godkänd

Kablaget har för hård böj

Godkända kontrollpunkter

9/13
DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/13
Förbindelse av kontakter

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

7/28
Infästning utanför takstol

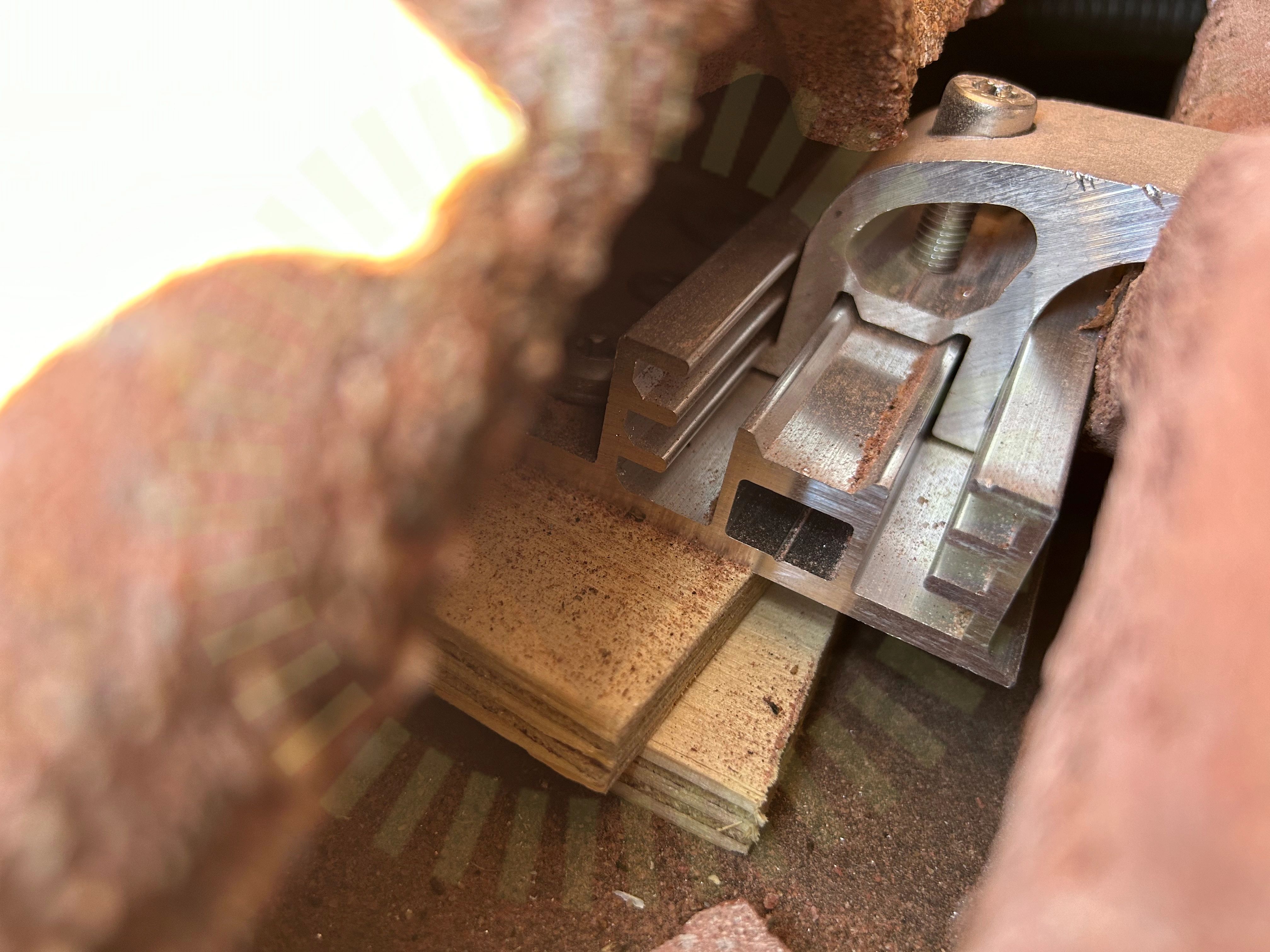

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är ej monterad i takstol. Monteringen uppfyller ej tillverkarens anvisning om infästning utanför takstol

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Kabeluppfästning

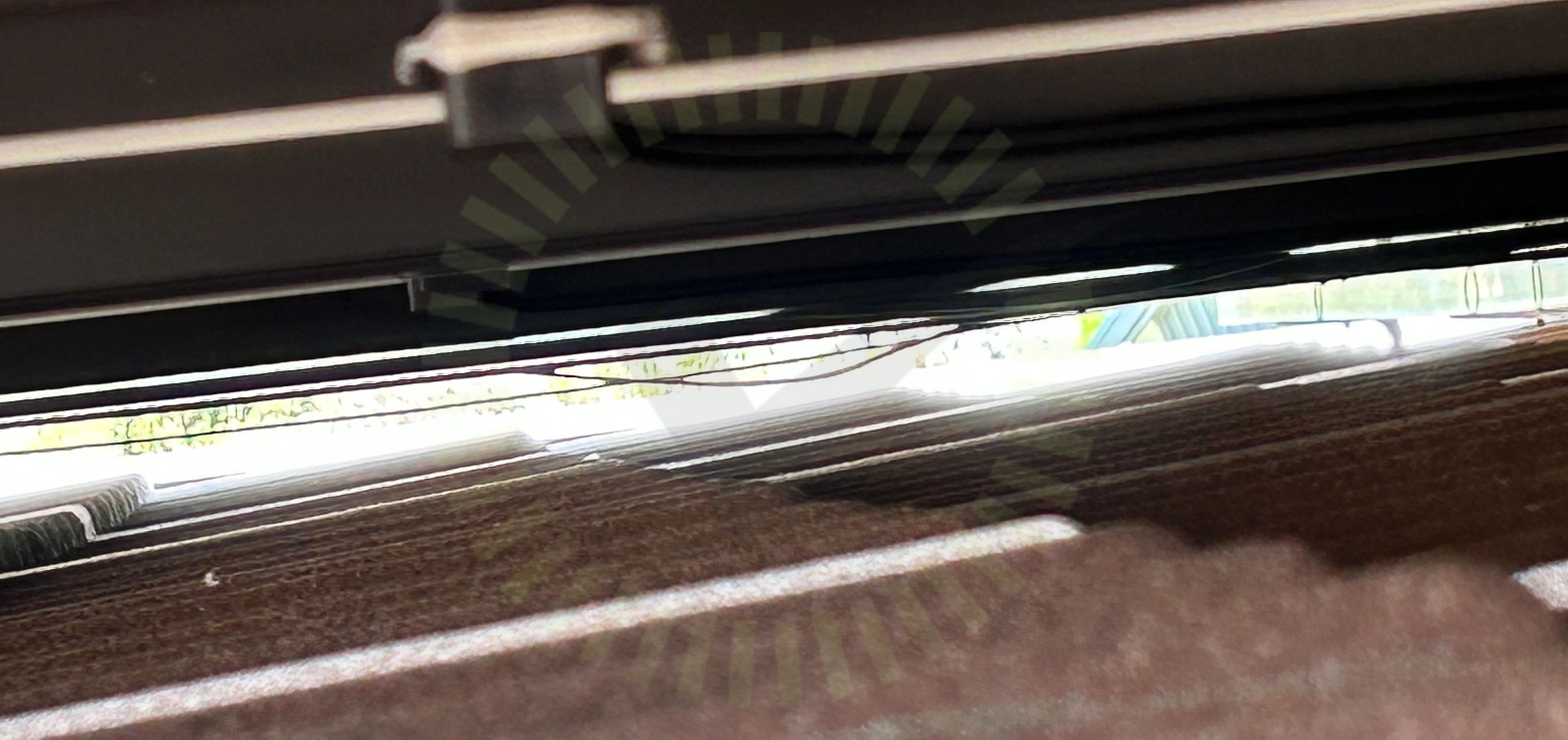

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfällig.

SS 436 40 00 (712.521.101 och 522.8.4)

3.3 Skenornas överhäng

Inte godkänd

Korrekt underlag att kontrollera överhäng mått mot saknas.

Snö- och vindlastberäkning

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten.

3.5 Takkrokarnas CC

Inte godkänd

Korrekt underlag att kontrollera CC mått mot saknas.

Snö- och vindlastberäkning

3.6 Underliggande takpanna

Inte godkänd

Takkrokar ligger inte 5mm eller mer ifrån undre takpannor

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13
Takstolsinfästning

3.7 Takstolsinfästning

Inte godkänd

Skruvar har missat takstolarna.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

20/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTermisk brytpunkt skenorTvådelad takkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Takgenomföring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

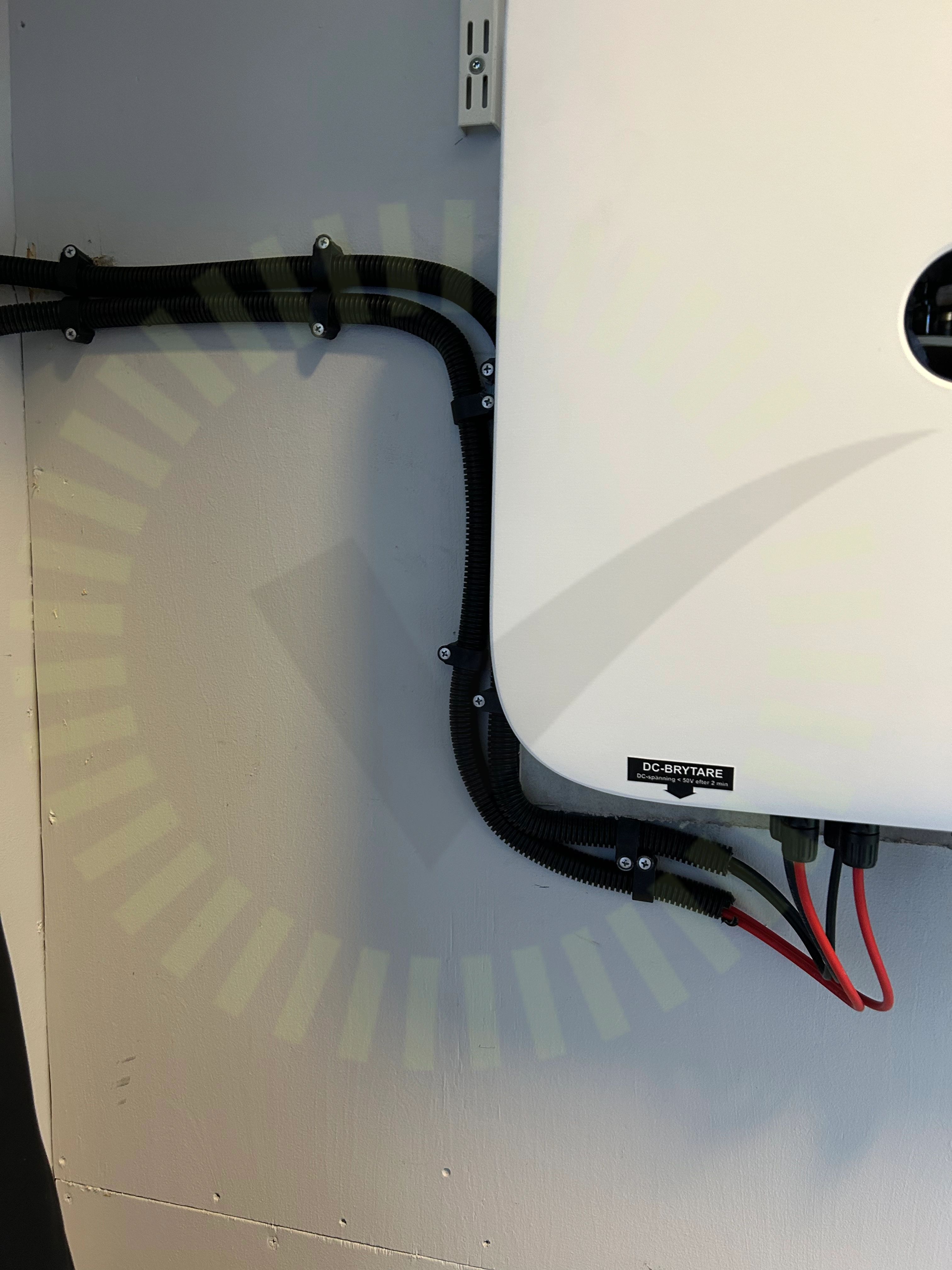

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

6/33

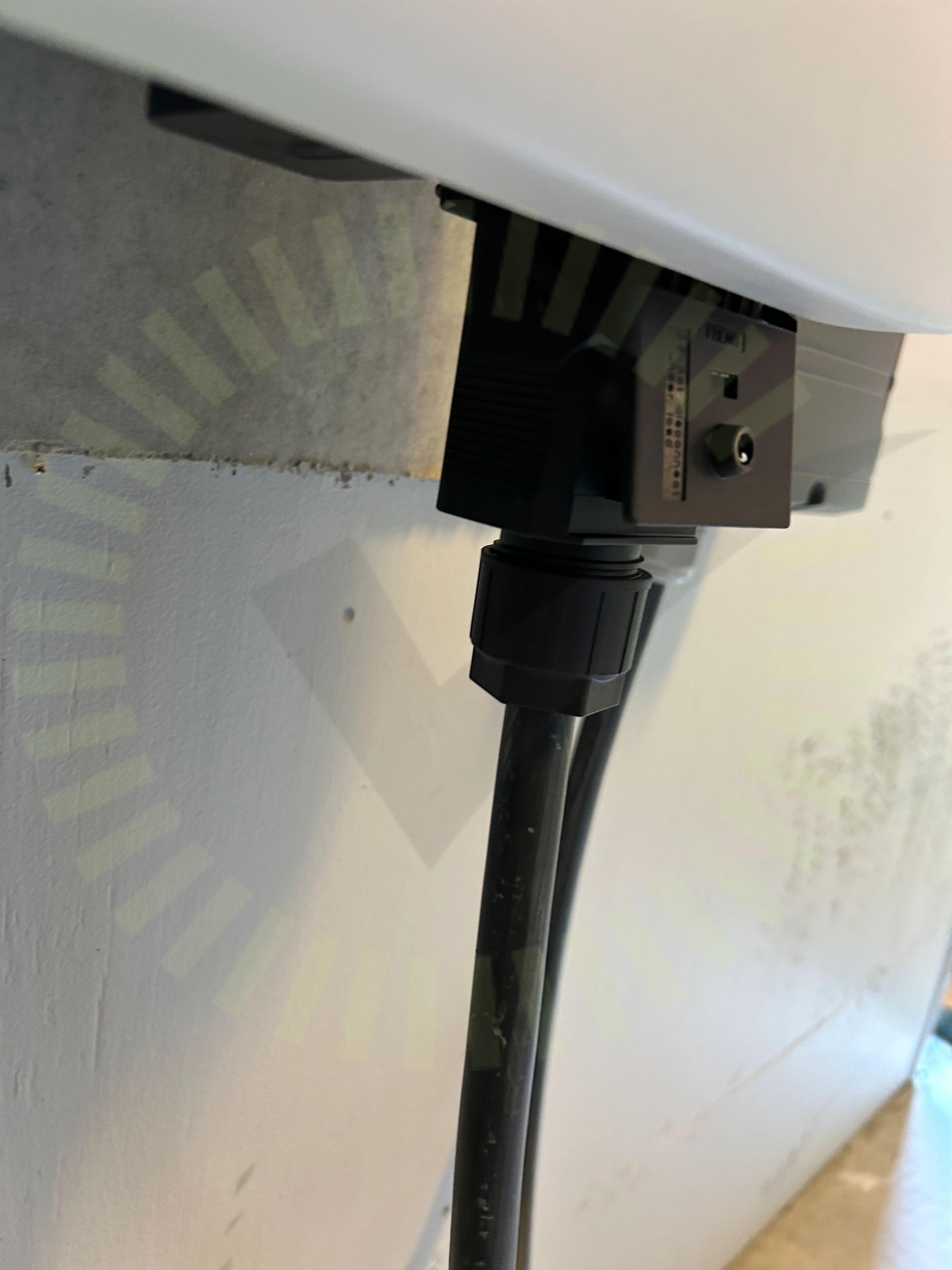

AC anslutning växelriktare

5.1 AC anslutning växelriktare

Inte godkänd

Skruv för AC kontakt är ej åtdragen

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC Kablage förläggning

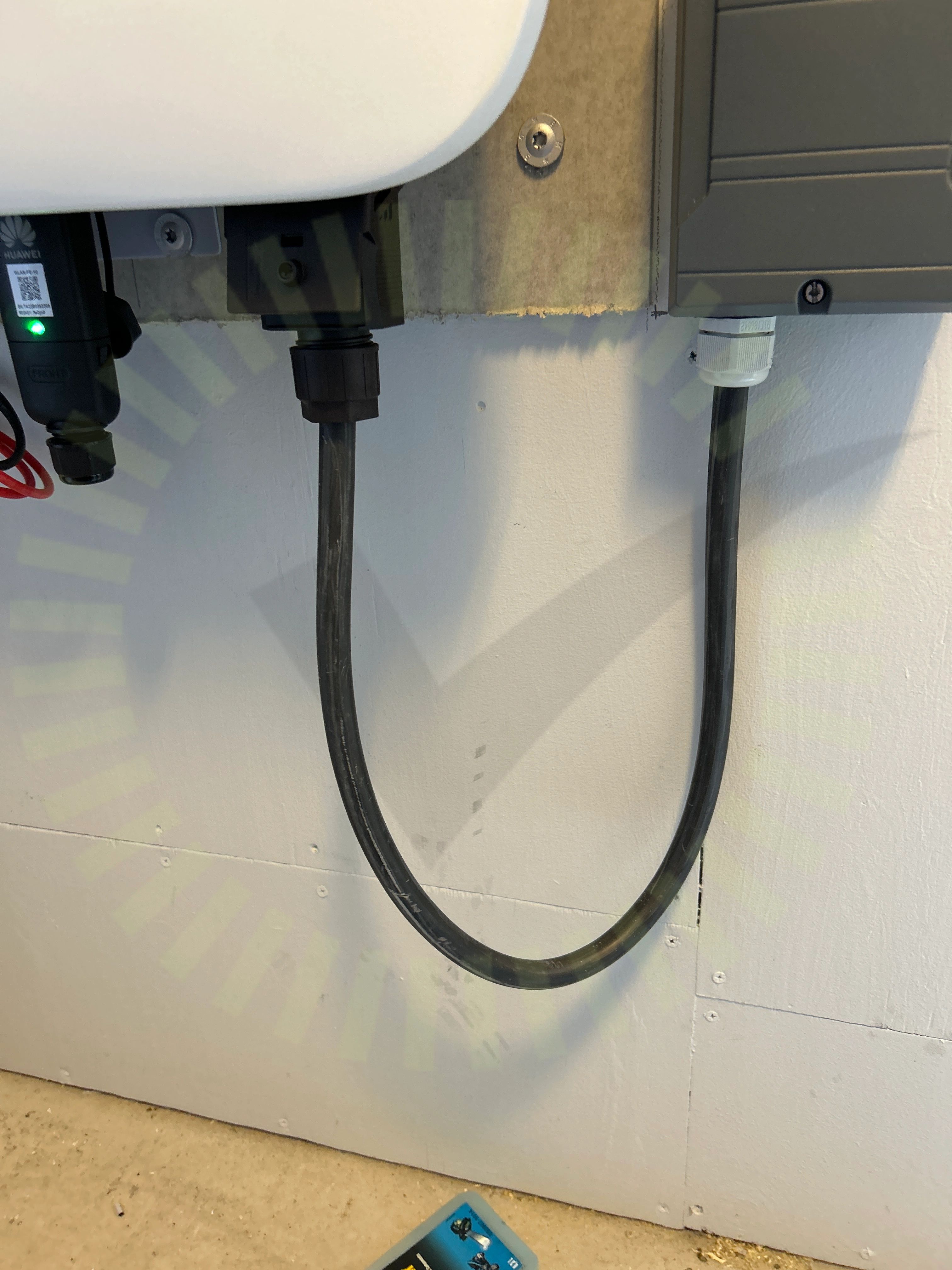

5.2 AC Kablage förläggning

Inte godkänd

Kabel är ej fastsatt.

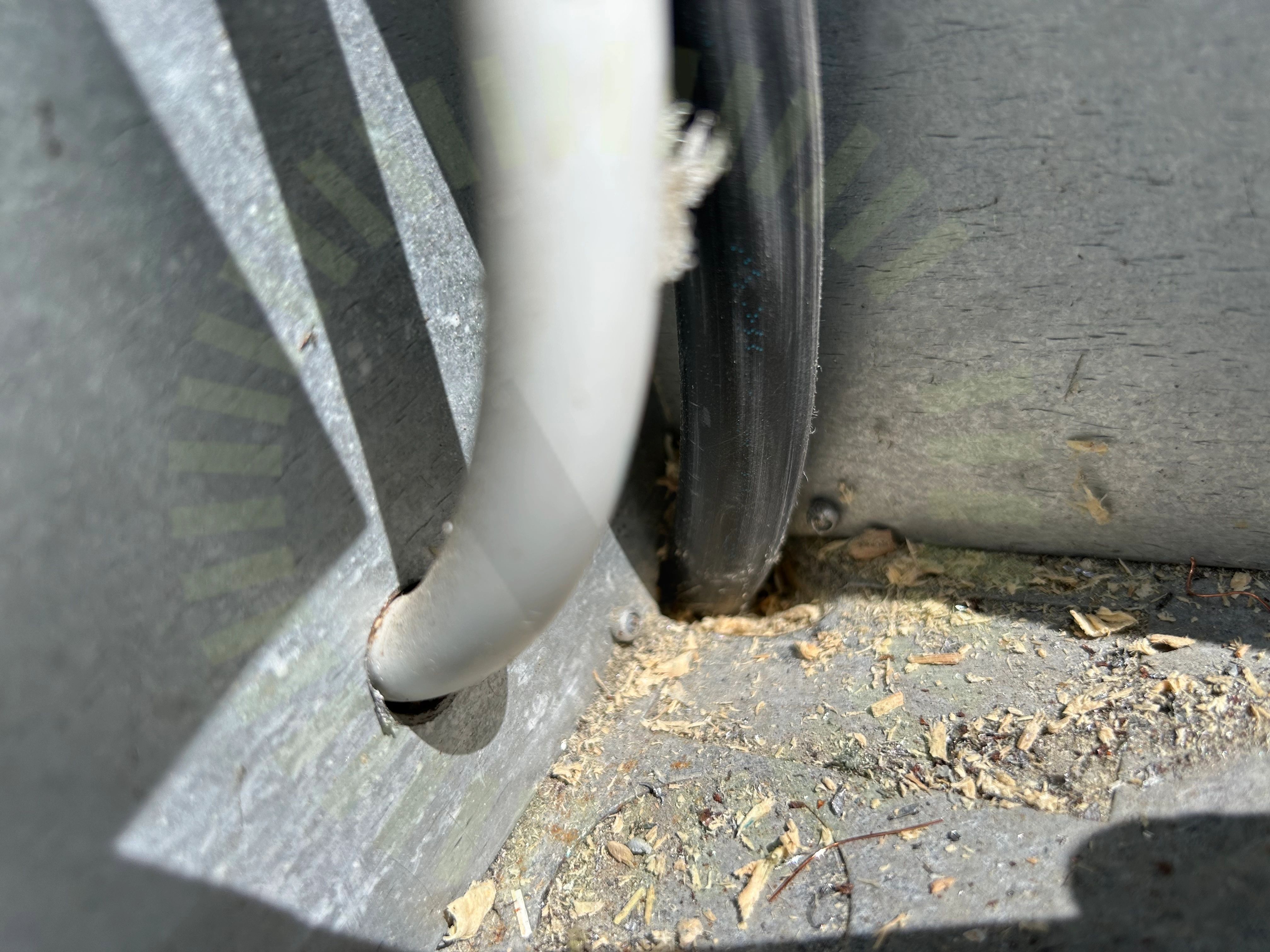

AC kablage skarp kant

5.3 AC kablage skarp kant

Inte godkänd

Kabel är ej skyddad vid vass plåtkant

Avstånd

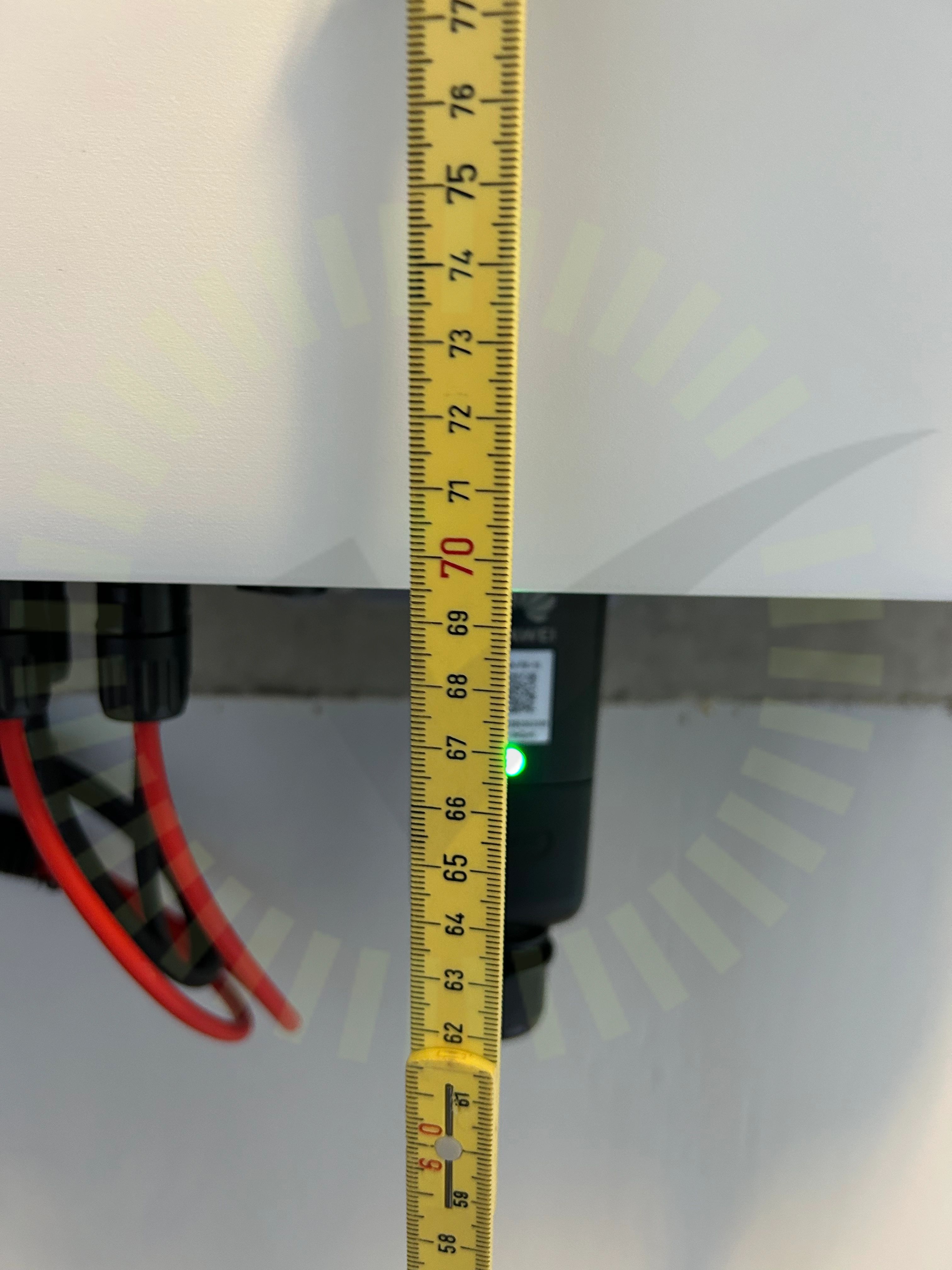

5.4 Avstånd

Inte godkänd

Växelriktaren sitter för nära golv. Barn och andra kan dra och fastna i kablaget

Jordning av chassi

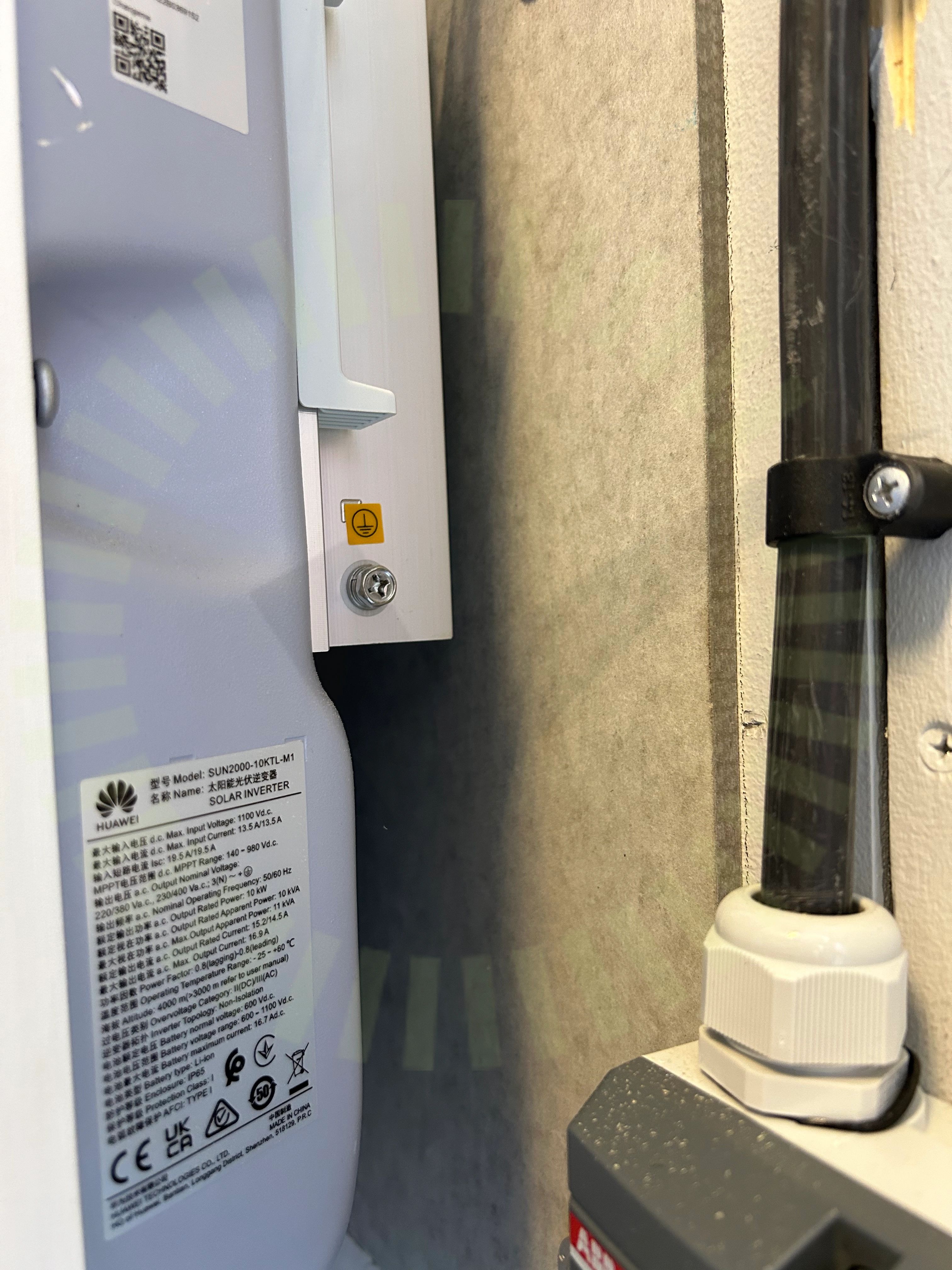

5.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Kontakter

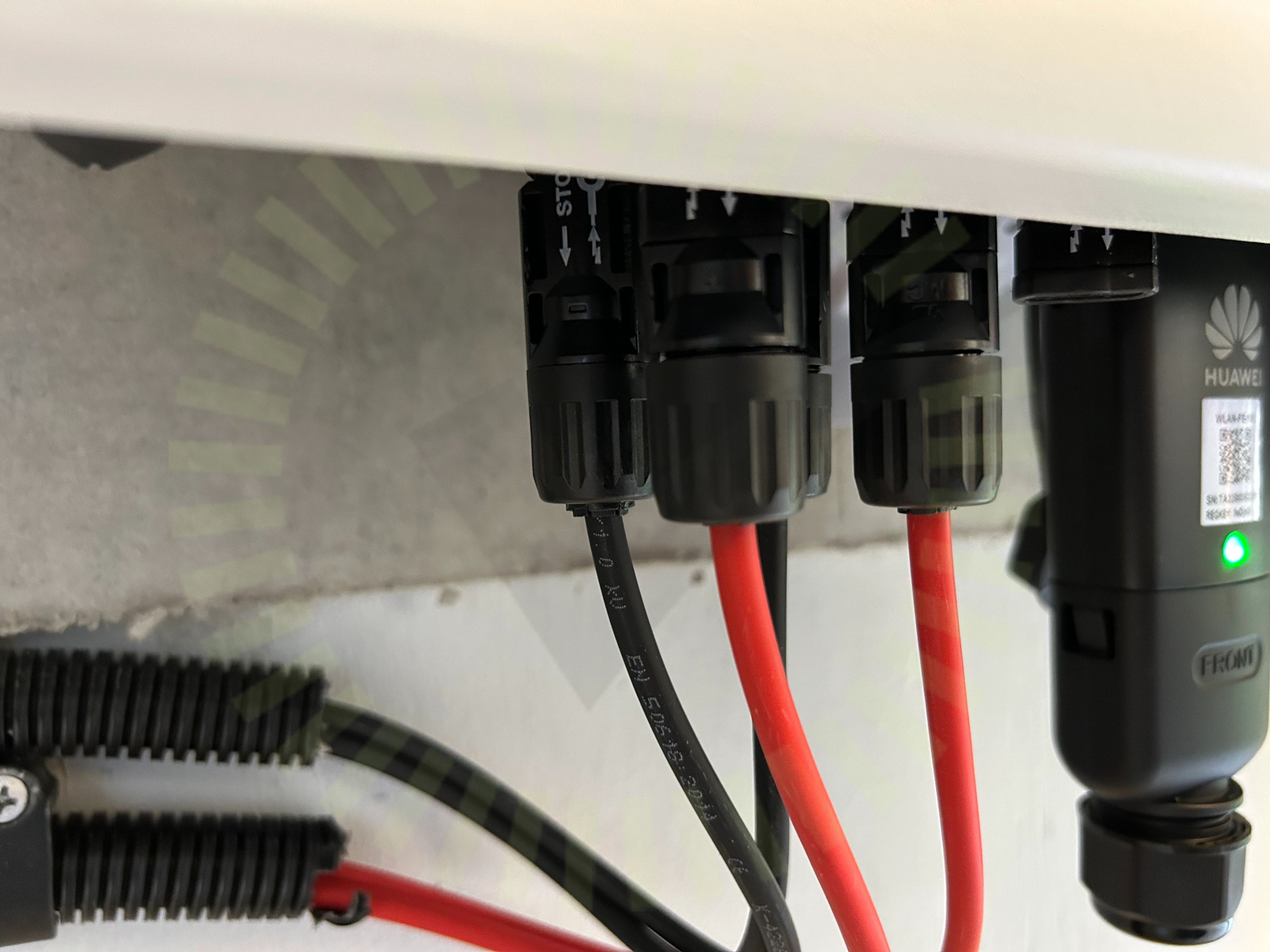

5.6 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Förskruvning är bottnade.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter
