2.1 Avstånd närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12
Besiktningsrapport
8.9
Installation genom
Prio Solar
Datum
8 maj 2024
Ort
Malmö, Skåne län
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Installerad av Prio Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/15Godkända kontrollpunkter
14/15Batteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
4/18

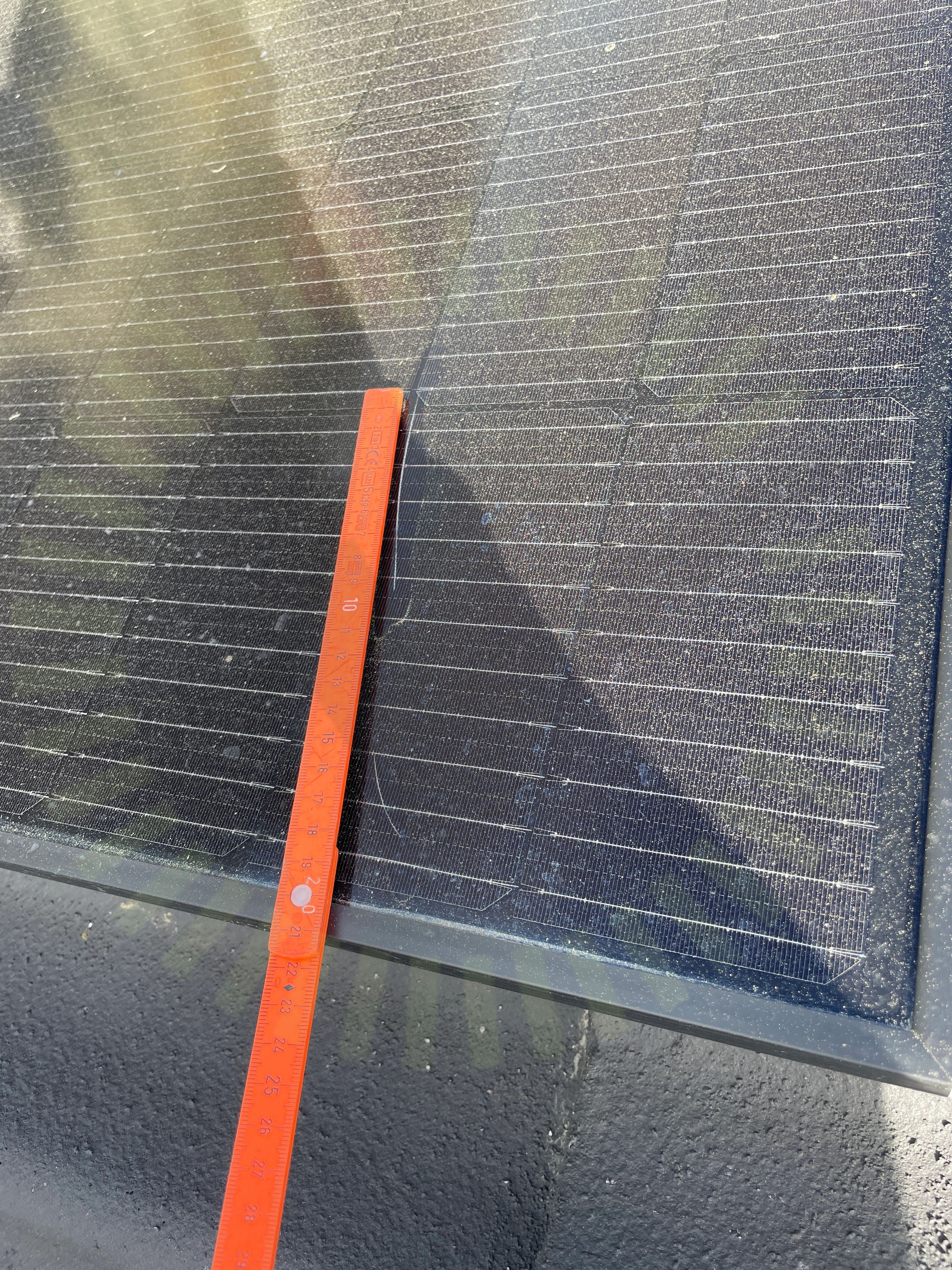

5.1 Skador på panel
Inte godkändRepad panel.

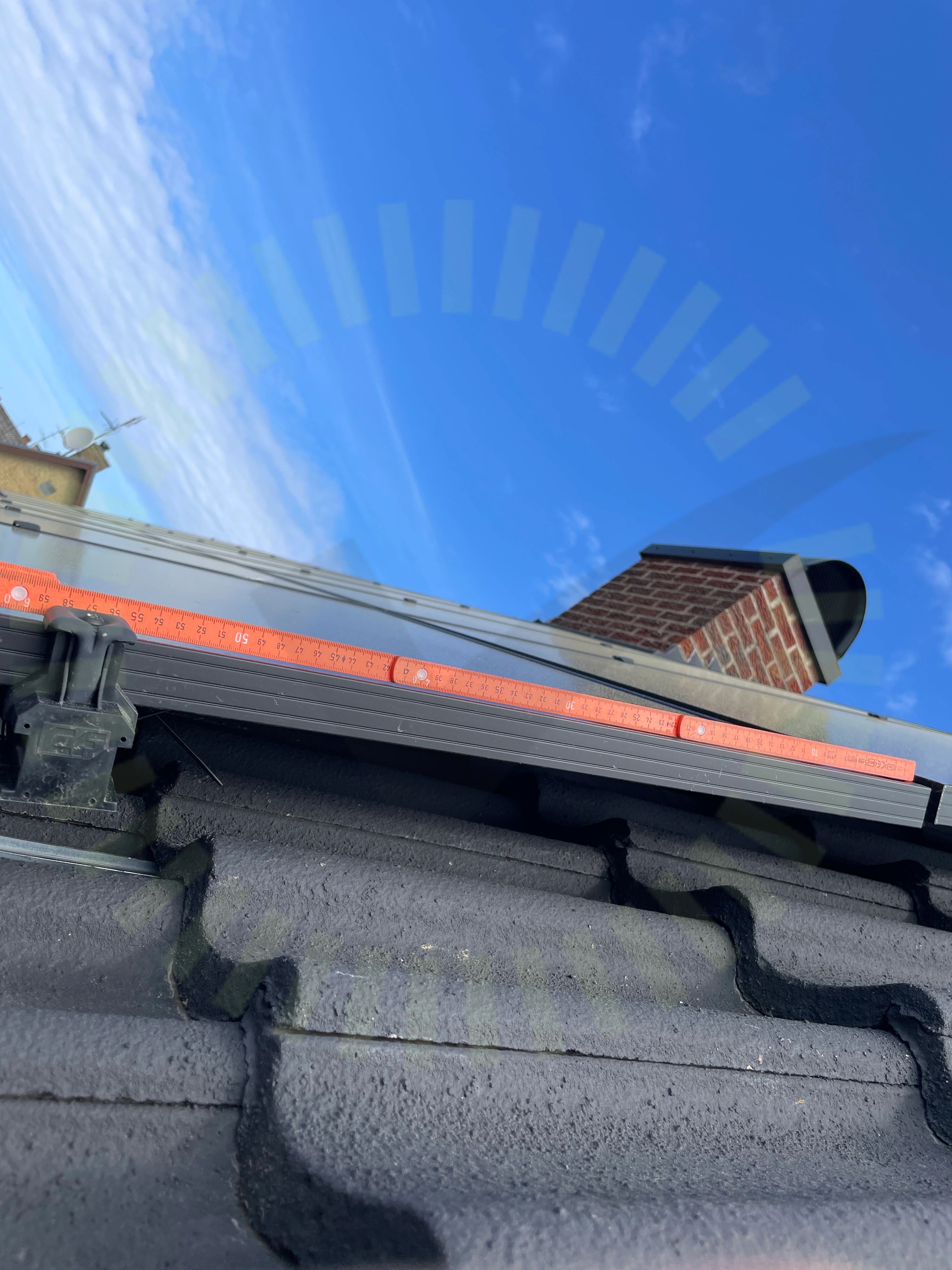

5.2 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 570mm.
DMEGC Photovoltaic Modules Installation Manual V202311, Sida 14
5.3 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus. Synlig direkt i söder.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

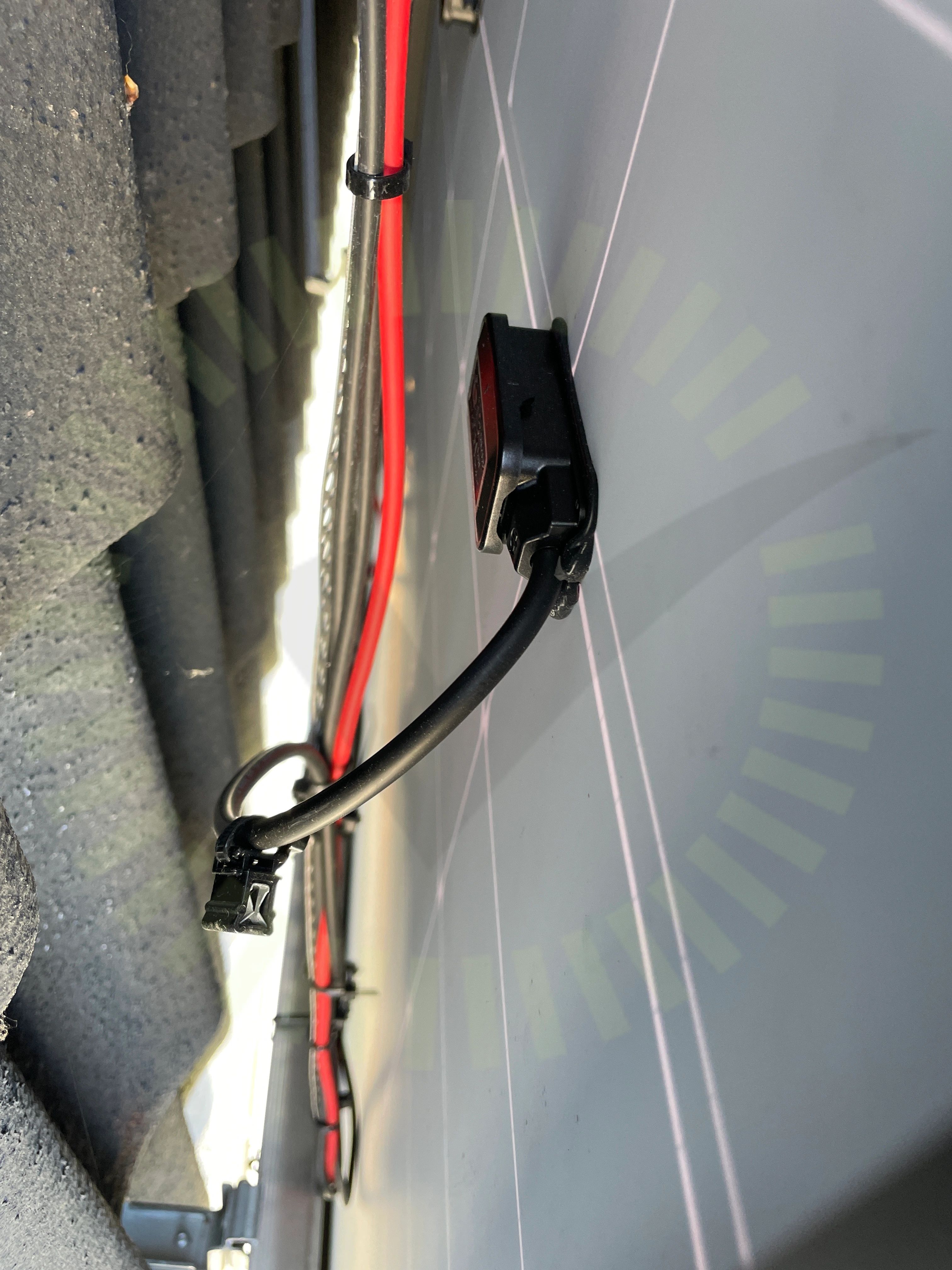

5.4 Kopplingslåda böjradie
Inte godkändKablage hänger från kopplingslåda som stresspåverkas.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
14/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/24

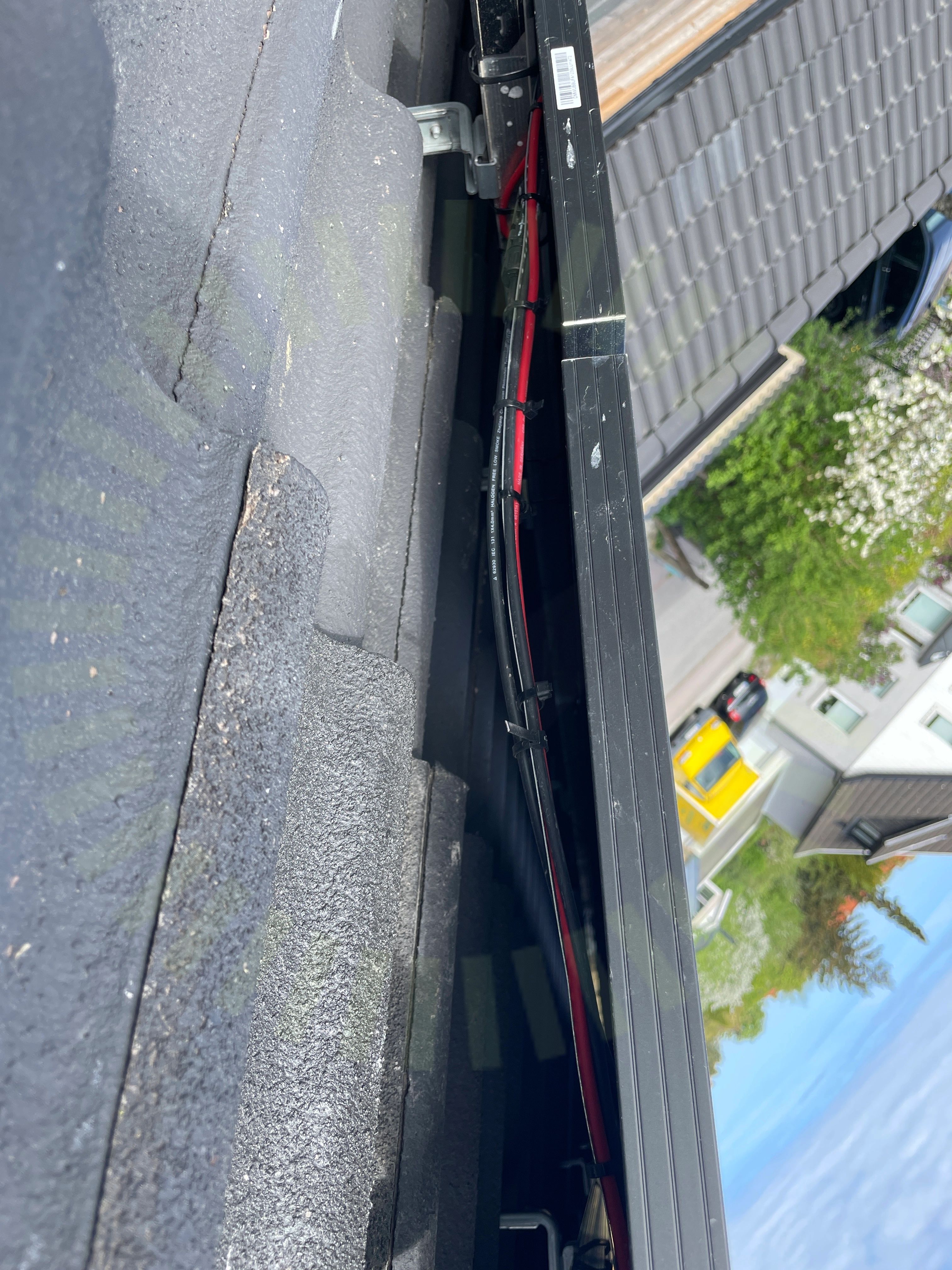

6.1 Kabeluppfästning

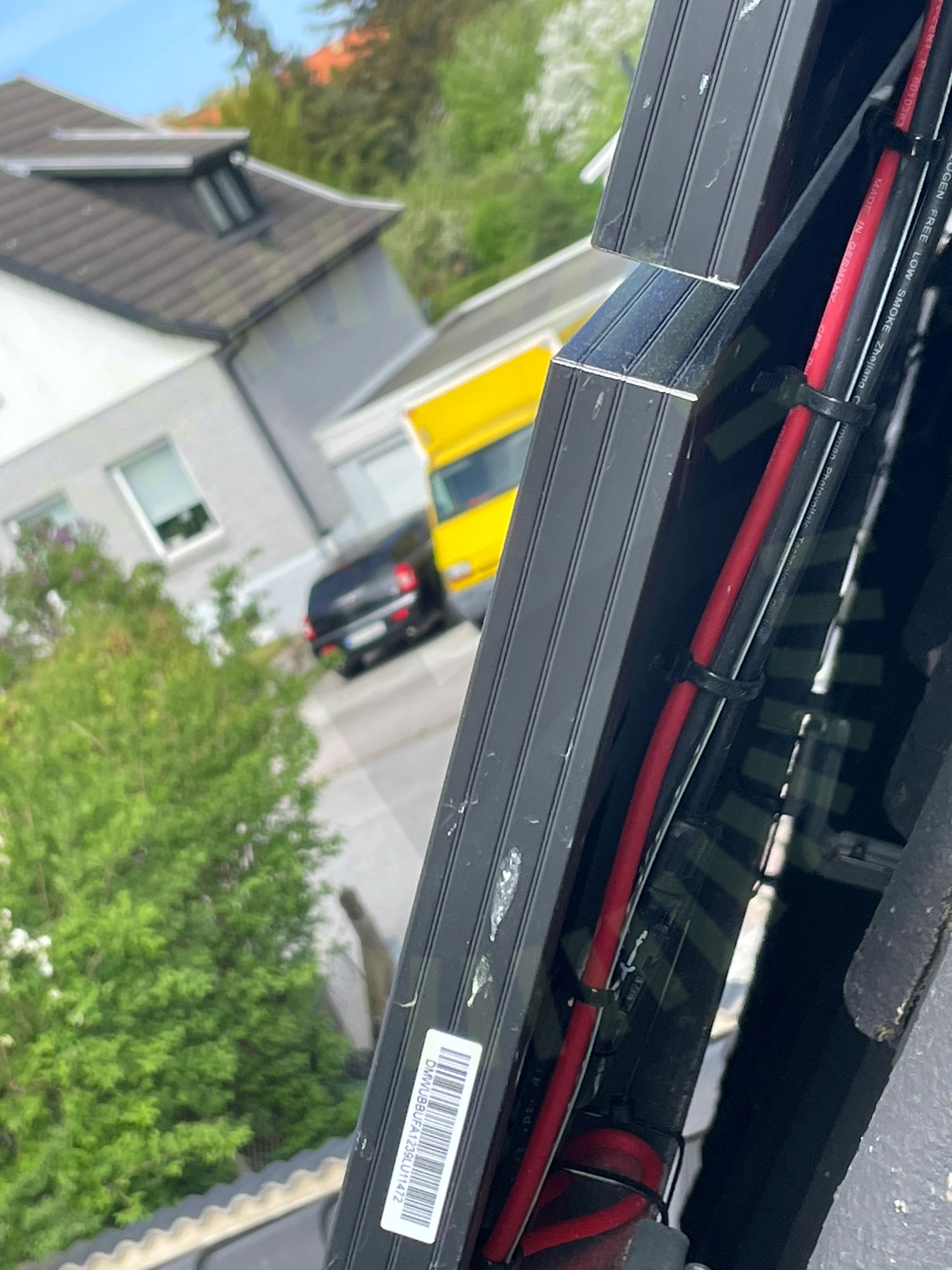

Inte godkändKabeluppfästning är uppfäst med stöd men hänger för mycket.
SS 436 40 00 (712.522.101)
6.2 Skenornas infästning
Inte godkändGafflar trycker inte mot skenans botten, flyter en bit ovanför vid flertalet ställen.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Godkända kontrollpunkter
22/24DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Undercentral
Godkända kontrollpunkter
8/8FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
8.1 Missvisande varselmärkning
Inte godkändMärkning är missvisande.
Godkända kontrollpunkter
3/4Informering av solcellerVarning för backspänningVarning för likspänning
