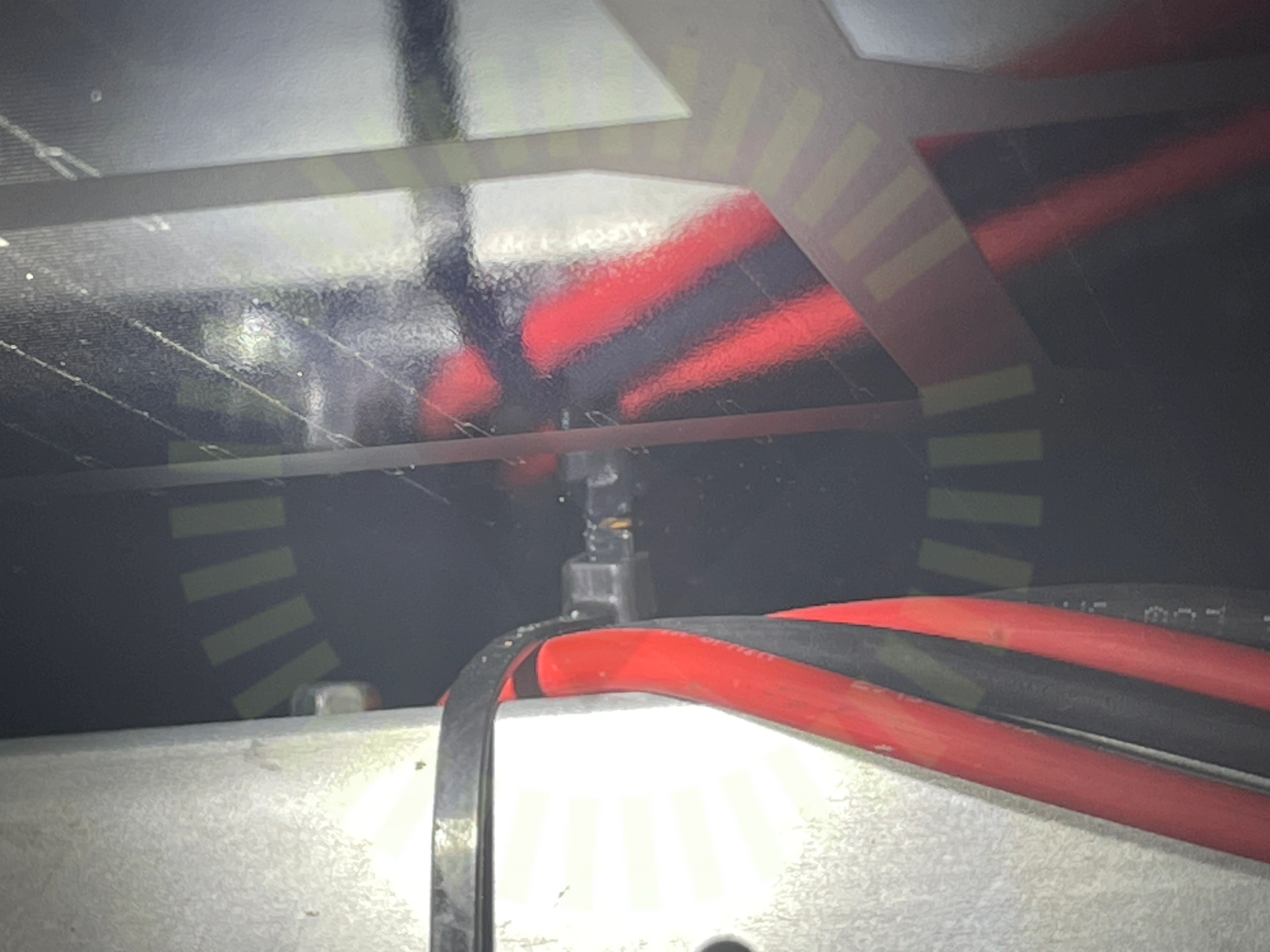

5.1 Föremål mot bakstycke
Inte godkändSkarp ände på buntband skaver mot panelens undersida.
Besiktningsrapport
9.3
Installation genom
1KOMMA5°
Datum
8 augusti 2024
Ort
Trekanten, Kalmar län
93% godkända7% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
11/12BatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Ej tillgängligt vid besiktning
1/12Signalkabel batteri
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
2/15

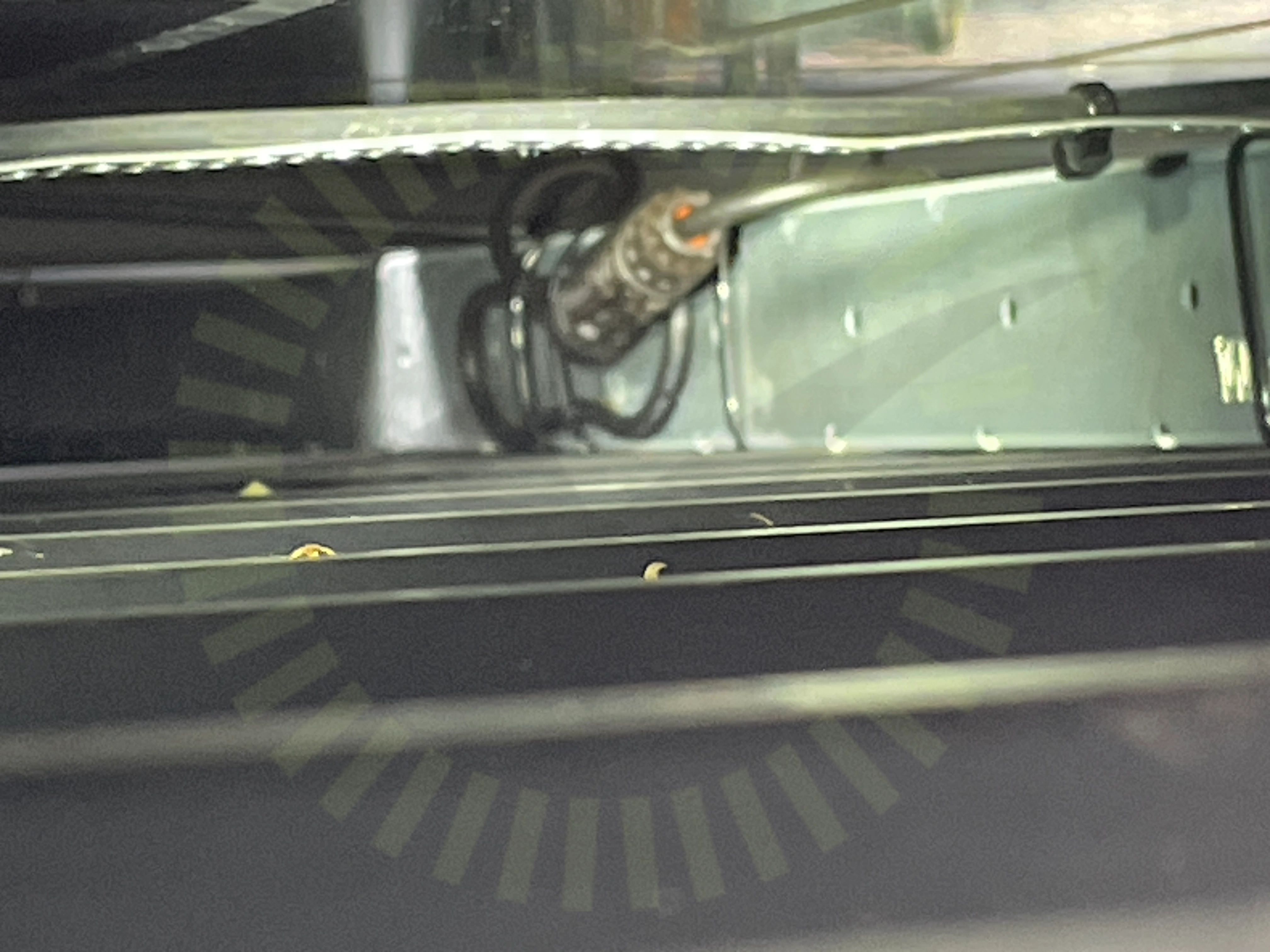

5.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Uppskattad böjradie är 20 mm, minsta tillåtna är 43 mm.
Installation manual Denim V.Feb-2024-1, Sida 13
Godkända kontrollpunkter
13/15Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
2/16
6.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

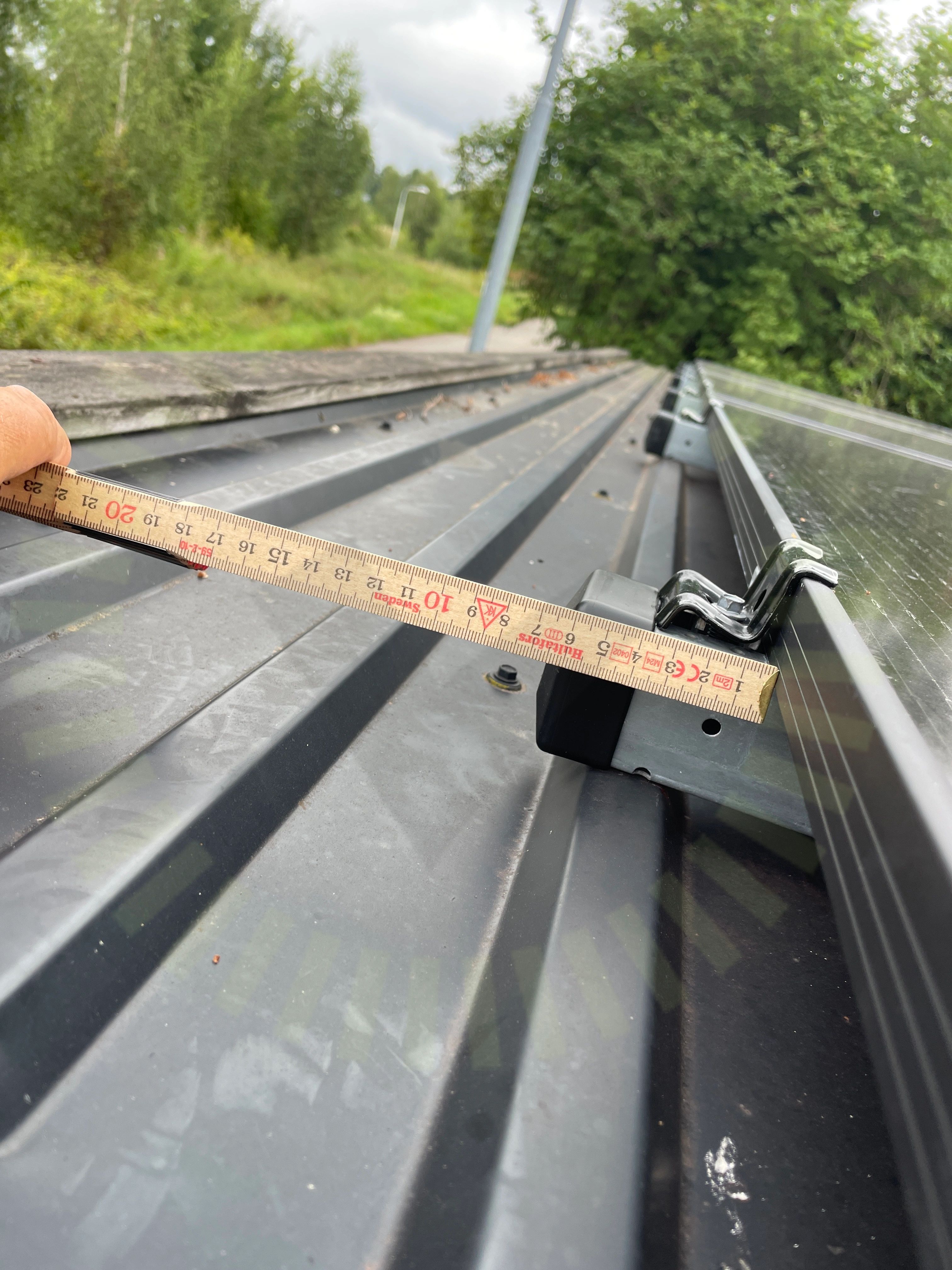

6.2 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
Godkända kontrollpunkter
14/16DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36

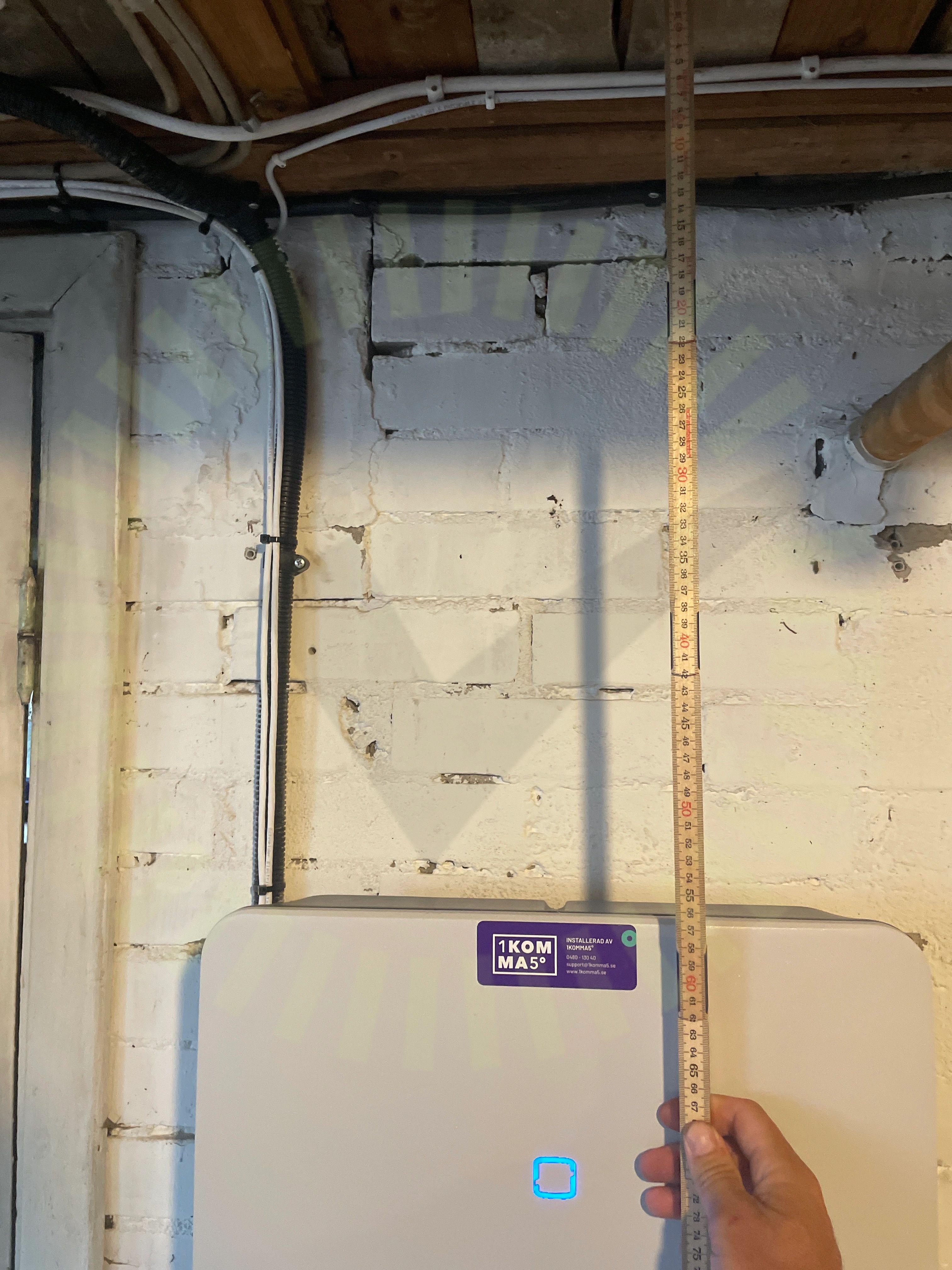

9.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

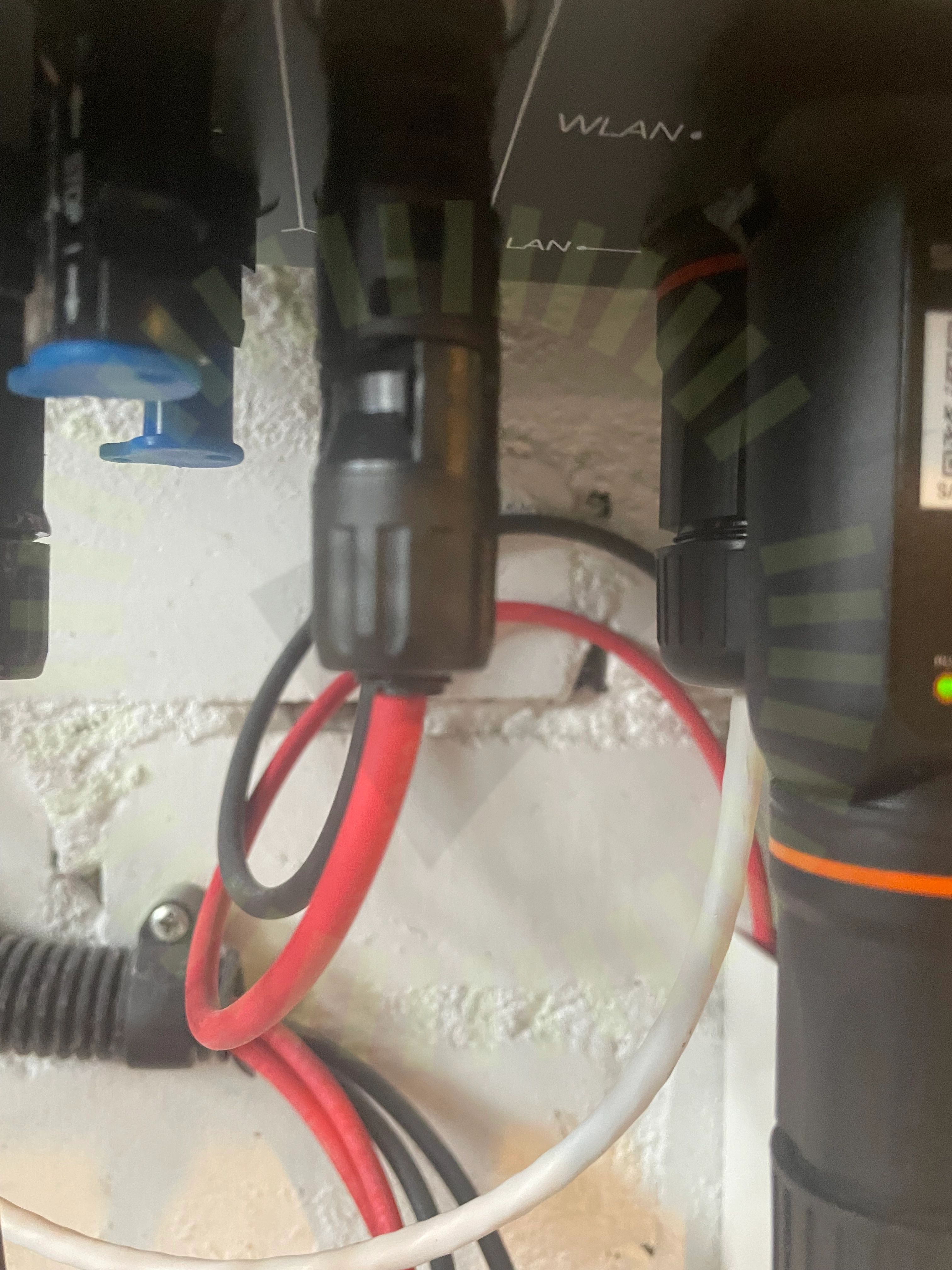

9.2 DC Kontakter
Inte godkändStaublikontakt får ej vara bottnad. Staubli original kopplad till sungrows EVO2 kopia. Olika tillverkare får ej sammankopplas.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43 / 71-74

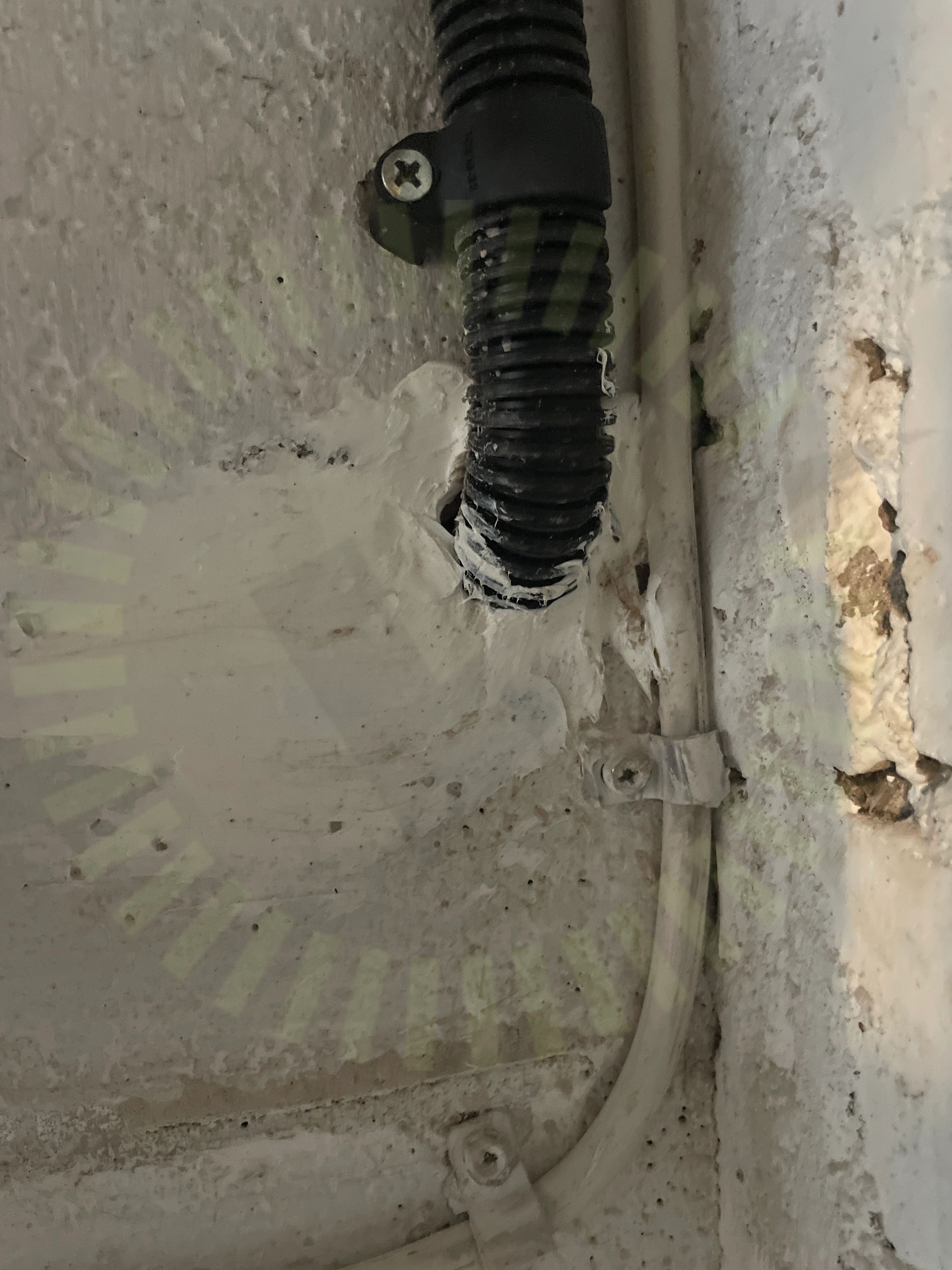

9.3 Genomföringar
Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
